[Android ADK] 環境建置說明 #1 Arduino 與相關函式庫

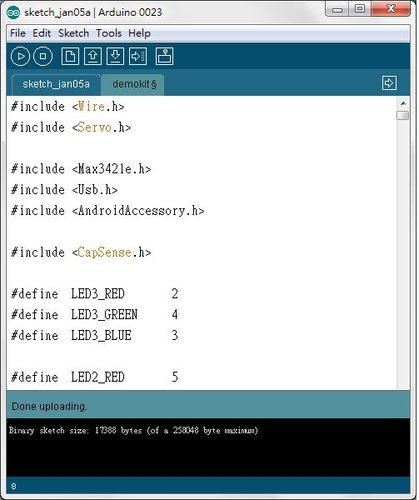

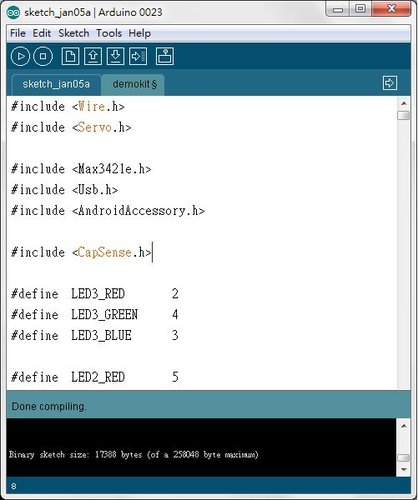

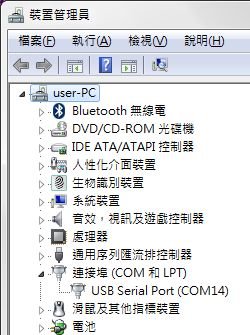

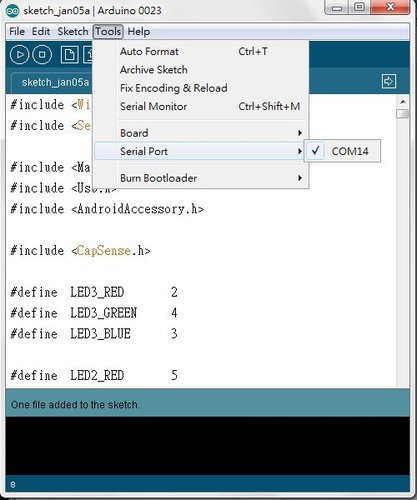

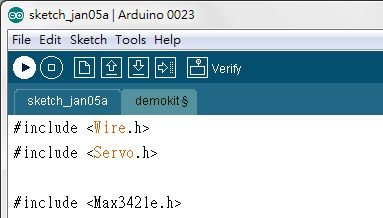

Android ADK安裝手冊  #1 Arduino 與相關函式庫 本文件說明如何安裝Arduino軟體，並接續安裝ADK開發板上的Android應用程式。開始安裝之前，請先下載以下檔案來設定開發環境： 注意：本文件是以Windows作業系統來說明，如果您使用MAC或是Linux，請自行參閱http://developer.android.com/guide/topics/usb/adk.html。 注意：Android ADK要求Android版本為2.3.4（手機）或3.1（平板電腦）以上，所以請先確認您的Android裝置的版本符合此項需求。 懶人包：500MB製作中 您需要下載以下的東西: 1. Arduino軟體：包含了相關的函式庫以及開發環境，我們就是由此安裝ADK開發板的韌體。 2. CapSense 函式庫：包含了可感測體電容(human capacitance)的相關函式. ADK開發板上裝有這種電容按鈕。 3. ADK套件: 包含ADK開發板的韌體檔案，以及ADK開發板與Shield轉接板相關的硬體設計檔案。 安裝 Arduino軟體與相關函式庫 1.      由Arduino官方網站下載並安裝Arduino軟體。 2.      下載並解壓縮ADK套件，您會看到app、firmware以及hardware 這三個資料夾。 3.      下載並解壓縮CapSense。 4.      安裝函式庫： a.       將 firmware/arduino_libs/AndroidAccessory and firmware/arduino_libs /USB_Host_Shield 這兩個資料夾複製到 /libraries/ 資 料夾下，請注意要複製完整的資料夾，不能只複製底下的檔案。 b.      在  /libraries/ 資料夾下建立一個名為「CapSense」的資料夾。 c.       從剛剛解壓縮的CapSense 檔案中找到 CapSense.cpp and CapSense.h，將這兩個檔案複製到上一步所建立的CapSense 資料夾。 這時候您應該會在Arduino的libraries資料夾下看到以下三個資料夾： AndroidAccessory, USB_Host_Shield, and CapSense。 安裝ADK開發板的韌體： 1.      使用micro-USB埠將ADK開發板連接到您的電腦，這可讓電腦與開發板進行雙向通訊同時讓電腦對ADK開發板供電。 2.      啟動Arduino軟體。 3.      點選 Tools > Board > Arduino Mega 2560 來指定ADK開發板的種類。 注意： 4.      選擇正確的USB 埠： 點 選 Tools > Serial Port > COM# 來指定正確的通訊埠。COM埠會根據不同的電腦而有所不同，不一定都是同一組號碼。COM1 通常會被保留, ADK板一般來說會被指定為COM2或COM3, 依序延伸. 您可由下圖中看到ADK開發板被指定為COM14。 5.      點選 File > Open and 選擇 firmware/demokit/demokit.pde 來開啟檔案, 這是ADK開發板的韌體檔. 也可以直接將這個檔案拖拉至Arduino環境。 6.      點選 Sketch > Verify/Compile 來確保sketch可以順利編譯沒有錯誤。編譯成功會顯示Done Compiling, 如下圖。 7.      點選File > Upload to I/O Board。當Arduino畫面顯示「Done uploading.」，這時ADK開發板已經可以與您的Android裝置進行雙向溝通了。 請接續下篇 -> #2 Android裝置 ADK環境設定
