在Fritzing新增Raspberry Pi模組

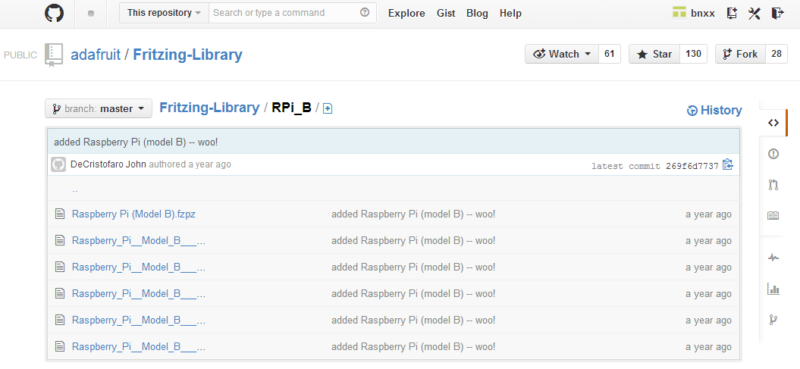

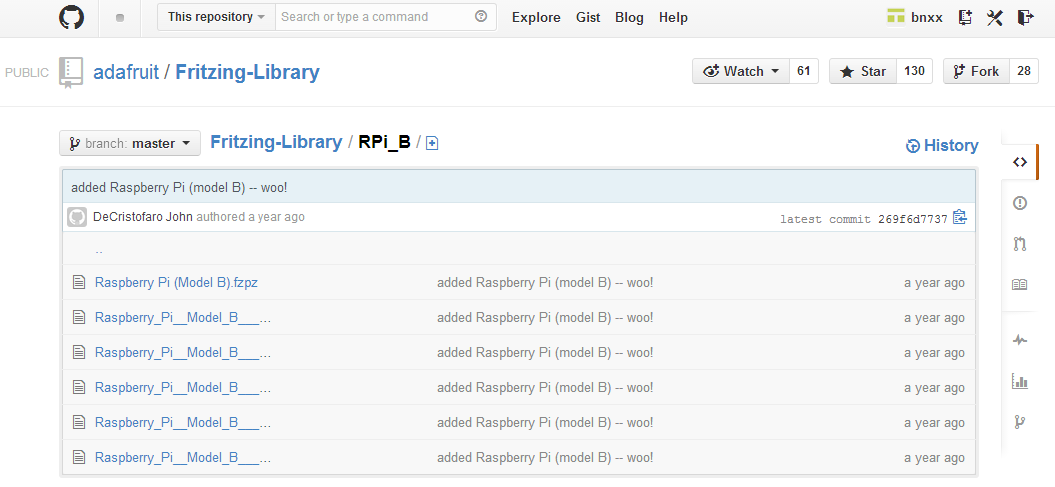

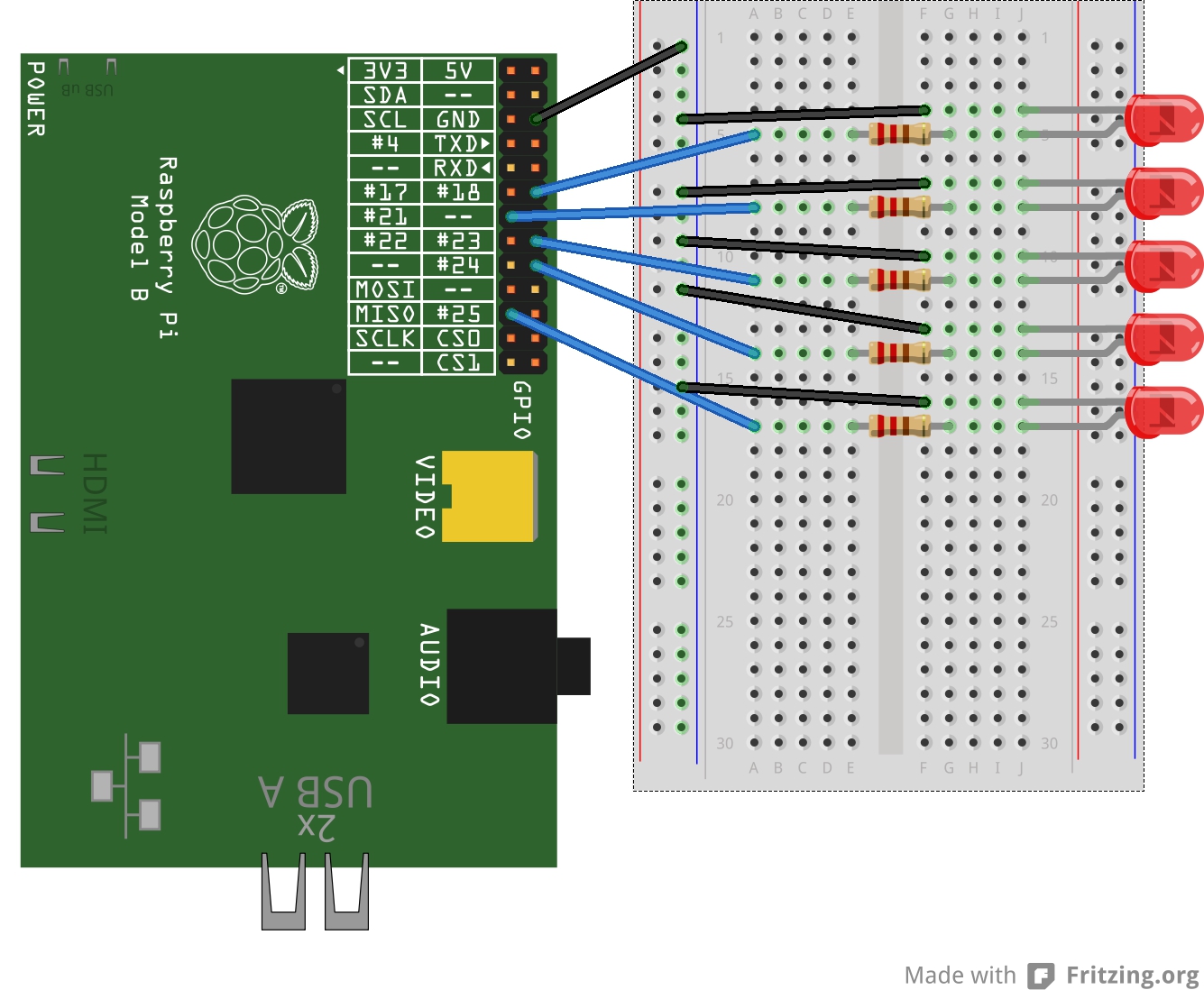

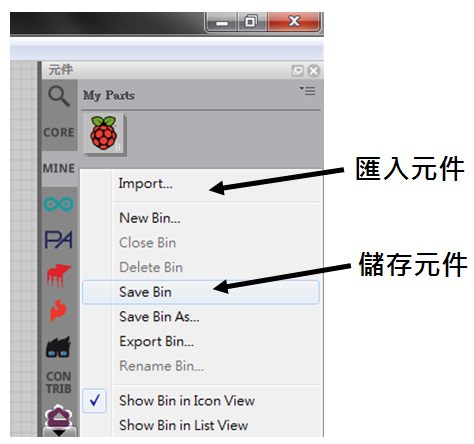

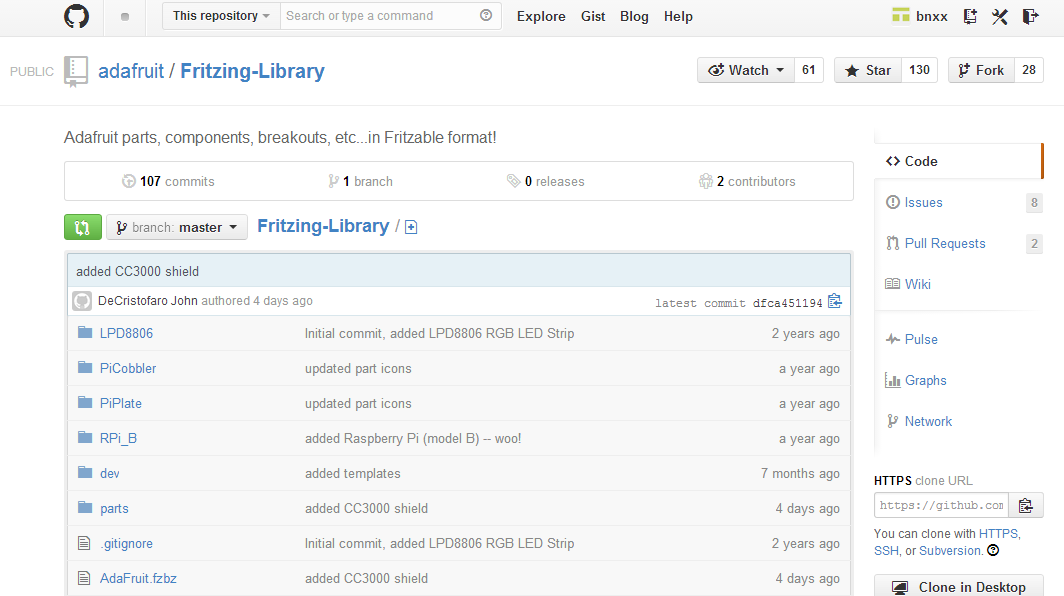

首先，我們先來恭喜CAVE團隊即將在10月底出爐的新書   [LabVIEW for Arduino - 控制與應用的完美結合] (拍手 LabVIEW for Arduino 內容不只提到如何將 Arduino與LabVIEW 做應用結合，在附錄中也提到一個非常方便繪製電路接線的軟體 Fritzing，Fritzing是一款開放軟體，它讓使用者可以輕鬆地設計電路圖，也允許使用者將檔案來分享給他人。 在Fritzing中原本就有Arduino各式各樣的模組，若想要在Fritzing中編輯或是設計Raspberry Pi的電路接線板呢？ 其實不是不可以，只要依照以下步驟就可以新增Raspberry Pi的模組。 STEP 1：下載AdaFruit Fritzing Library 到 AdaFruit Fritzing Library ，點選RPI_B (https://github.com/adafruit/Fritzing-Library) 點選後會進入以下畫面，接著再下載Raspberry Pi(Model B).fzpz   STEP 2：匯入Raspberry Pi模組 在元件庫(Parts Pallete)中點選右鍵→Import，選取匯入剛剛下載的Raspberry Pi(Model B)，這時只是暫時新增元件，若要將元件永久儲存在的話，必須再到元件庫點選右鍵→Save Bin，這樣才可以將新增的元件儲存到Fritzing Library中。 恭喜~你已完成新增Raspberry Pi的模組了，接著就可以創作屬於你的電路圖摟!!! 資料來源： http://www.adafruit.com/blog/2012/08/05/fritzing-library-update-raspberry-pi-model-b-raspberrypi/
