本篇將簡單介紹如何用手機的 Slider 滑桿元件來控制Arduino上的LED燈漸明漸暗，當然就是用到 analogWrite的 PWM效果囉。

雙A計畫文章總覽：

中文系列文章

English version

【雙A計畫】 常見問題整理 【雙A計畫】藍牙模組(HC05/06)常用指令教學 【雙A計劃】Part0：App Inventor 透過藍牙傳送訊號給 Arduino 【雙A計劃】Part1：App Inventor 經由藍牙控制 Arduino LED 亮滅 【雙A計劃】Part2：App Inventor 經由藍牙控制 Arduino LED 漸明漸暗 【雙A計劃】Part3：Android 手機透過藍牙接收 Arduino 類比腳位狀態 【雙A計劃】Part4：App Inventor 藍牙遙控 Arduino 雙輪機器人 【雙A計劃】Part5：Paperduino 藍牙控制 LED 閃爍 【雙A計畫】Part6：Arduino 傳兩筆資料到 Android 手機 【雙A計劃】Part7：Arduino超音波感測距離回傳數值給Android手機 【雙A計劃】Part8：Android 手機對 Arduino 同時進行資料收發 【雙A計劃】Part9：藍牙遙控機器手臂車

Arduino LED Blink Arduino LED PWM Arduino LED Blink (Arduino 101 with BLE) Arduino LED PWM (Arduino 101 with BLE)



作者/攝影	偉和
難度	★★★☆☆
材料表	Android系統智慧型手機 Arduino相容開發板（機器人王國購物連結，請點我）本文使用 Arduino MEGA2560 藍牙收發接收器，本系列使用JY-MCU04 或 JY-MCU05 麵包板 220歐姆色碼電阻＊1 LED＊1 【推薦套件】自學者的天堂｜Arduino 入門到雲端基本套件包
下載	範例程式請點我下載（App Inventor中文學習網檔案庫） App Inventor 2檔名：SlideControlLED.aia

範例影片如下：

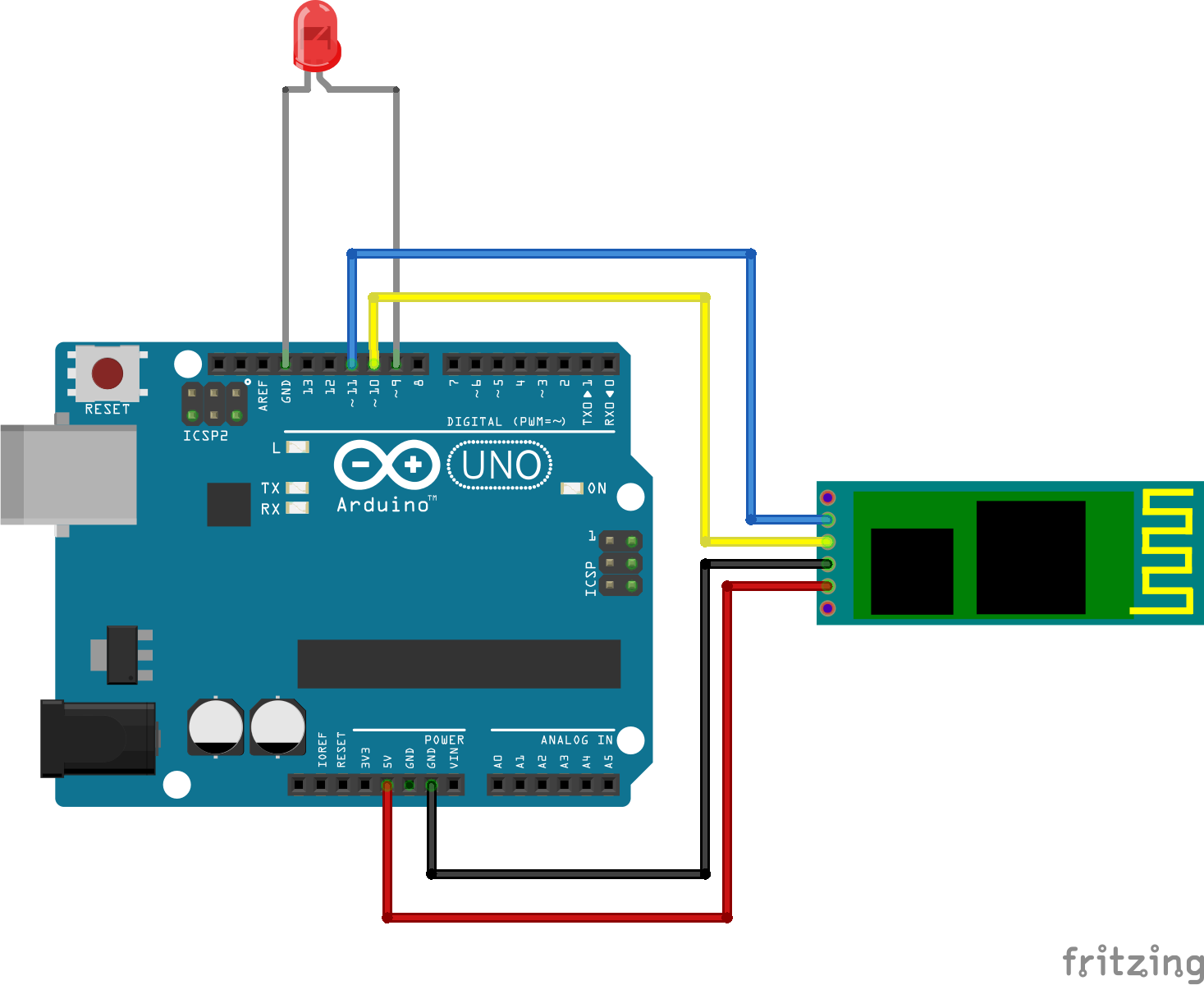

https://www.youtube.com/watch?v=yUivJNQ_hXM 先由下圖將藍牙發射器及LED接上Arduino （藍牙RX - Arduino D10, 藍牙TX - Arduino D11腳位）

App Inventor 編寫簡易的藍牙訊息發送程式

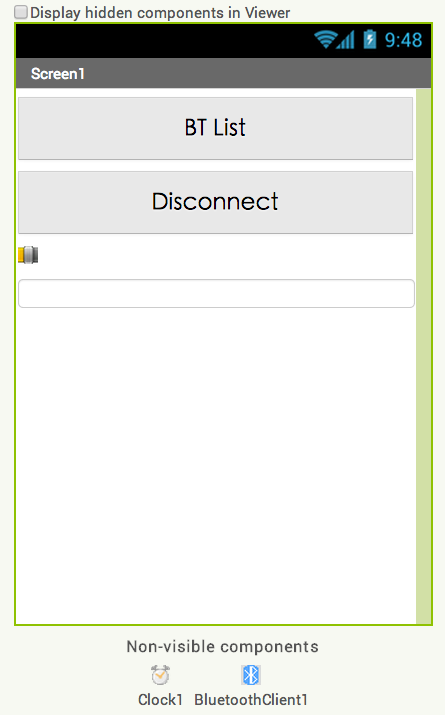

畫面元件很簡單，點選 BT List 之後，會顯示藍牙配對裝置清單，點選您已經配對好的藍牙裝置之後，就可藉由畫面中間的滑桿元件（自定義數值範圍為0~80，您也可以偷懶直接就定義為0~255）。App Inventor 會每隔按鈕就可點選。反覆點選就會送出不同的字元給Arduino 來控制LED亮滅。

程式說明：

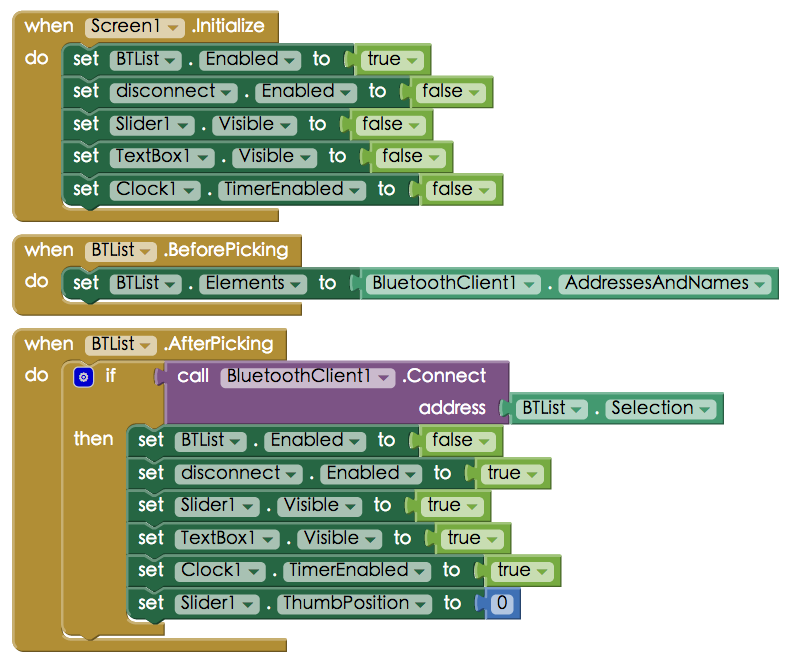

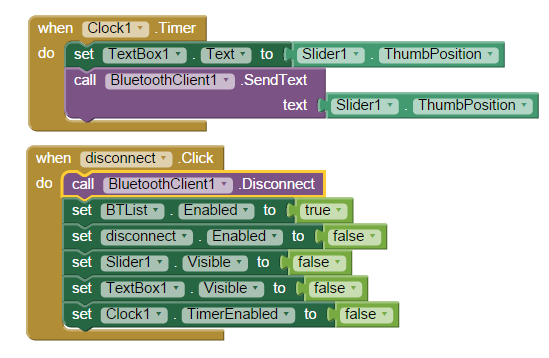

STEP1：在 ListPicker1.BeforePicking事件中，將 BluetoothClient.AddressAndNames指令為 ListPicker1內容，代表點選將其內容連結到手機的已配對藍牙裝置清單。  STEP2：在 ListPicker1.AfterPicking事件中，確認連線成功之後，設定相關按鈕為 enabled/ disabled。 STEP3：本程式重點在於使用 CLock.Timer事件每 0.01 秒將 Slider 的當下數值透過 BluetoothClient元件的 SendText 指令送出。最後按下 Disconnect 斷線按鈕則中止藍牙連線，並將個畫面元件回復到初始狀態等候下一次連線。

Arduino的CODE

[pastacode lang="c" message="App Inventor PWM LED" highlight="" provider="manual" manual="%23include%20%3CSoftwareSerial.h%3E%0A%23include%20%3CWire.h%3E%2F%2F%E5%BC%95%E7%94%A8%E4%BA%8C%E5%80%8B%E5%87%BD%E5%BC%8F%E5%BA%ABSoftwareSerial%E5%8F%8AWire%0A%0ASoftwareSerial%20I2CBT(10%2C11)%3B%2F%2F%E5%AE%9A%E7%BE%A9PIN10%E5%8F%8APIN11%E5%88%86%E5%88%A5%E7%82%BARX%E5%8F%8ATX%E8%85%B3%E4%BD%8D%0A%0Abyte%20cmmd%5B20%5D%3B%0Aint%20insize%2C%20a%3B%0A%0Avoid%20setup()%20%7B%0A%0A%C2%A0%20%C2%A0Serial.begin(9600)%3B%20%2F%2FArduino%E8%B5%B7%E5%A7%8B%E9%AE%91%E7%8E%87%EF%BC%9A9600%0A%0A%C2%A0%20%C2%A0I2CBT.begin(57600)%3B%20%2F%2F%E8%97%8D%E7%89%99%E9%AE%91%E7%8E%87%EF%BC%9A57600(%E6%B3%A8%E6%84%8F%EF%BC%81%E9%AE%91%E7%8E%87%E6%AF%8F%E5%80%8B%E8%97%8D%E7%89%99%E6%99%B6%E7%89%87%E4%B8%8D%E4%B8%80%E5%AE%9A%E7%9B%B8%E5%90%8C%EF%BC%8C%E8%AB%8B%E5%8B%99%E5%BF%85%E7%A2%BA%E8%AA%8D%0A%0A%C2%A0%20%C2%A0pinMode(9%2C%20OUTPUT)%3B%20%C2%A0%2F%2F%E8%AB%8B%E6%B3%A8%E6%84%8F%E6%82%A8%E4%BD%BF%E7%94%A8%E7%9A%84Arduino%20%E8%A9%B2%E8%85%B3%E4%BD%8D%E6%98%AF%E5%90%A6%E6%94%AF%E6%8F%B4%20PWM%20(%E6%9C%83%E6%9C%89~%E7%AC%A6%E8%99%9F%EF%BC%89%EF%BC%8C%E5%90%A6%E5%89%87%E6%9C%83%E7%9C%8B%E4%B8%8D%E5%88%B0%E6%95%88%E6%9E%9C%0A%0A%7D%0A%0Avoid%20loop()%20%7B%0A%0Awhile(1)%7B%0A%0A%C2%A0%20%C2%A0%2F%2F%E8%AE%80%E5%8F%96%E8%97%8D%E7%89%99%E8%A8%8A%E6%81%AF%0A%C2%A0%20%C2%A0if%20((insize%3D(I2CBT.available()))%3E0)%7B%0A%C2%A0%20%C2%A0%20%C2%A0%20Serial.print(%22input%20size%20%3D%20%22)%3B%0A%C2%A0%20%C2%A0%20%C2%A0%20Serial.println(insize)%3B%0A%C2%A0%20%C2%A0%20%C2%A0%20for%20(int%20i%3D0%3B%20i%3Cinsize%3B%20i%2B%2B)%7B%0A%C2%A0%20%C2%A0%20%C2%A0%20%C2%A0%20%C2%A0%C2%A0Serial.print(cmmd%5Bi%5D%3Dchar(I2CBT.read()))%3B%0A%C2%A0%20%C2%A0%20%C2%A0%20%C2%A0%20%C2%A0%20Serial.print(%22%20%22)%3B%0A%C2%A0%20%C2%A0%20%C2%A0%20%7D%2F%2F%E6%AD%A4%E6%AE%B5%E8%AB%8B%E5%8F%83%E8%80%83%E4%B8%8A%E4%B8%80%E7%AF%87%E8%A7%A3%E9%87%8B%0A%0A%C2%A0%20%C2%A0%7D%0A%0A%20if(insize%3D%3D4)%7B%20%20%0A%20%20%20%20%20%20a%20%3D%20(cmmd%5B0%5D-48)*10%3B%0A%20%20%20%20%20%20a%3Da%2B(cmmd%5B1%5D-48)%3B%0A%20%7D%0A%20if(insize%3D%3D3)%7B%0A%20%20%20%20%20%20a%3D(cmmd%5B0%5D-48)%3B%0A%20%7D%0A%20Serial.println(a)%3B%0A%20analogWrite(9%2Cmap(a%2C0%2C80%2C0%2C255))%3B%20%20%20%2F%2F%E4%BD%BF%E7%94%A8%20a%20%E8%AE%8A%E6%95%B8%E6%8E%A7%E5%88%B6%20LED%20%E4%BA%AE%E5%BA%A6%20%20%0A%20%7D%20%2F%2Fwhile%0A%7D"/]
