[123D Circuits] Arduino LED閃爍

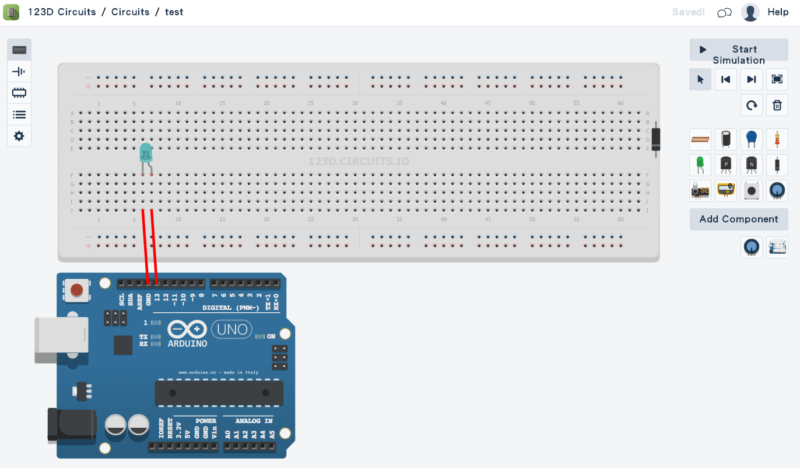

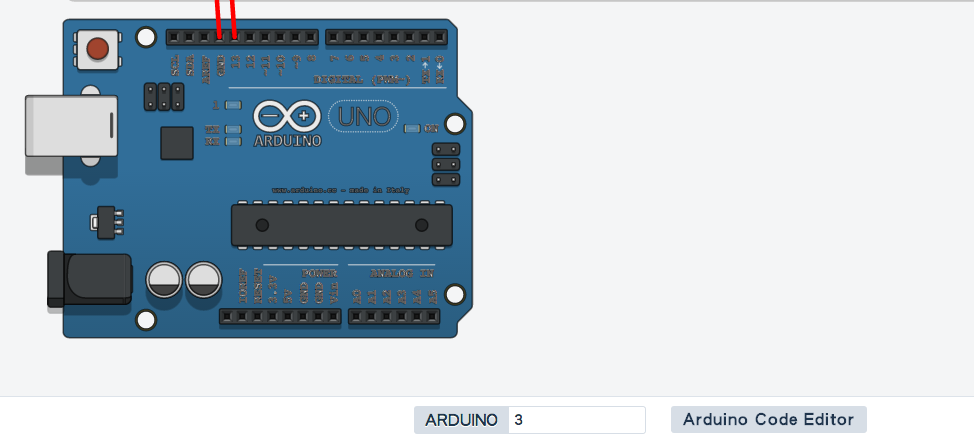

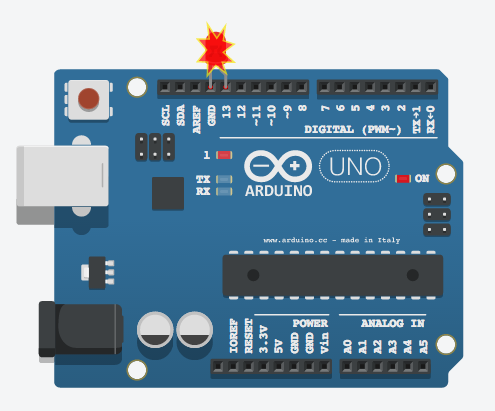

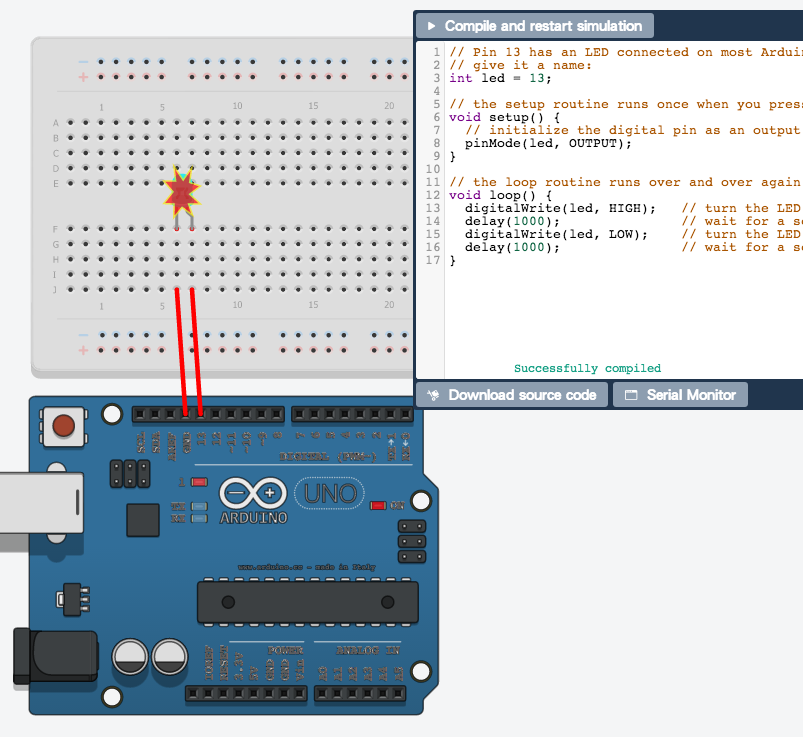

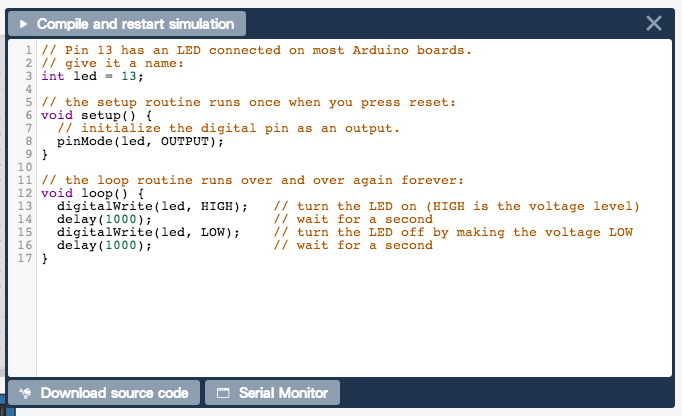

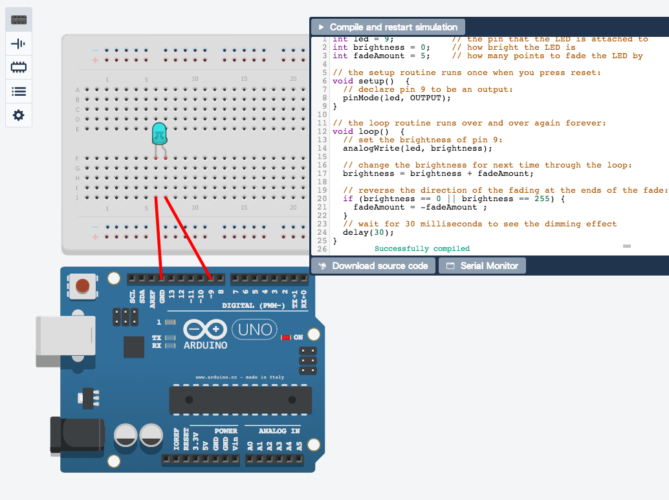

[線上電路設計與模擬 123D Circuits]  先來個簡單的範例，請找到LED 接到麵包板上，並使用滑鼠來拉線，長腳到 Arduino D13, 短腳則是GND，接好如下圖，您也可以直接將LED插上去（反正不會燒掉）。 我們要用 Arduino 官方範例的 Blink 程式來介紹，它會讓D13腳位上的LED一秒亮一秒暗。線拉好之後請點選畫面右邊的[Start Simulation] 就會自動執行程式(如果程式有錯的話，也會顯示 debug 結果)。畫面上的LED就會開始閃爍囉~ 請注意目前只有 Arduino UNO，其他板子是沒有的。 直接看模擬效果吧！ [iframe width="725" height="448" src="http://123d.circuits.io/circuits/123127-blink/embed" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"] 直接把LED插上Arduino也可以 那麼，Arduino的程式是放在哪邊呢? 請拉到畫面最下方，找到[Arduino Code Editor] 選項並點選，會另外跳出一個視窗。 [Arduino Code Editor]視窗，您可在此修改程式。也可以自己寫來玩玩看。 這時再點選 [Compile and restart simulation] 就會重新編譯並執行程式。把LED接到別的腳位試試看? 也可以改用 Arduino另一個Fade程式，讓D9腳位上的LED漸明漸暗。之所以要接到D9 是因為Arduino Uno 的D13腳位不支援PWM。所以如果接到D13的話，就沒有漸明漸暗的效果了。
