[DesignSpark PCB] 強大的免費PCB設計軟體-DesignSpark PCB

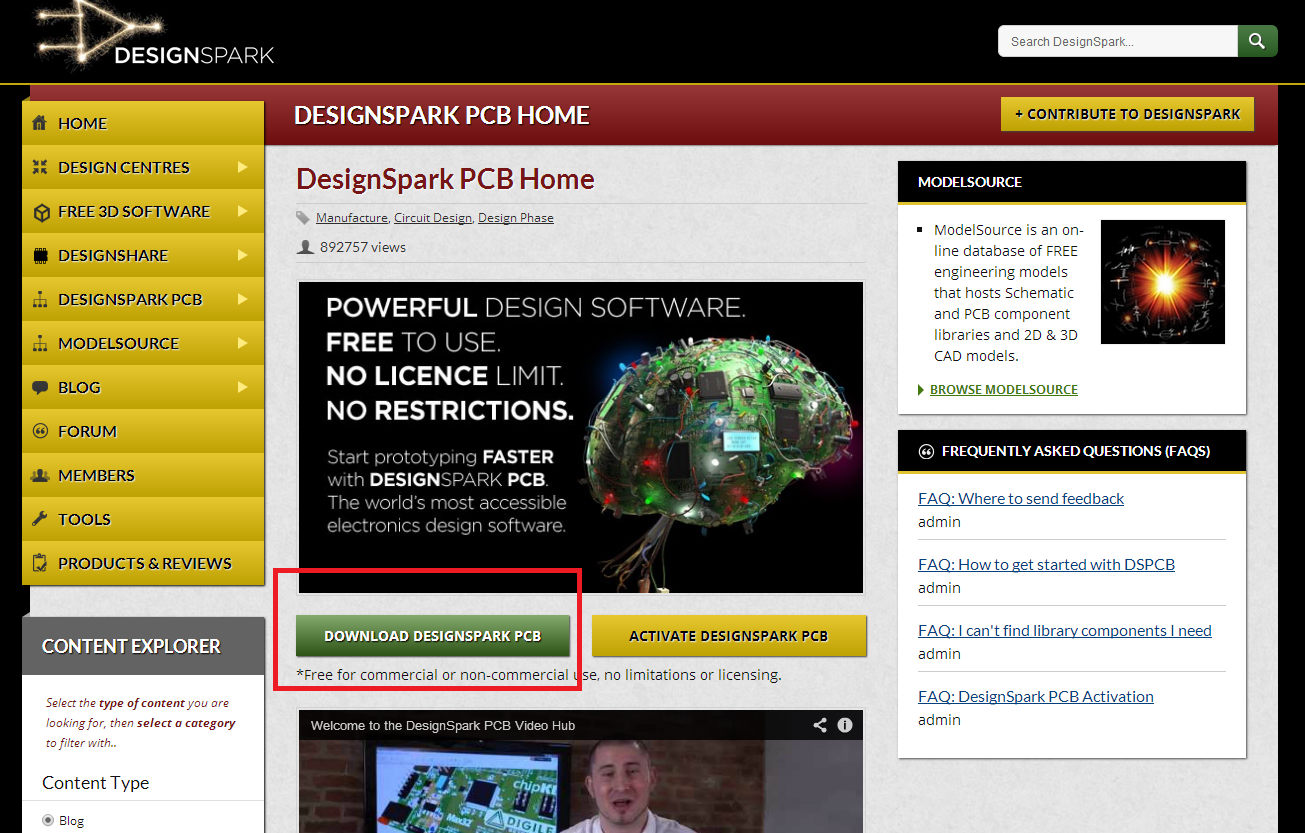

說到電路圖設計或電路板 (Printed circuit board, PCB) 設計軟體，也就是所謂的”電子設計自動化軟體 (Electronic design automation, EDA)”，大家會想到的或許是 Altium Designer，然而，這幾年電子元件公司 RS Components 推出了功能同樣強大的軟體 – DesignSpark PCB，而且還供使免費註冊使用。自 2010 年推出後，目前已有超過 160000 次的產品啟用，而且還在快速成長中。DesignSpark 另外還有 DesignSpark Mechanical，可用來設計 3D 零件，我們之後也會撰文介紹。 本篇說明如何安裝 DesignSpark，並啟用產品，步驟如下： 1. 到 DesignSpark PCB 的頁面，點選”DOWNLOAD DESIGNSPARK PCB”，如圖一所示。

圖一、下載DesignSPCB。

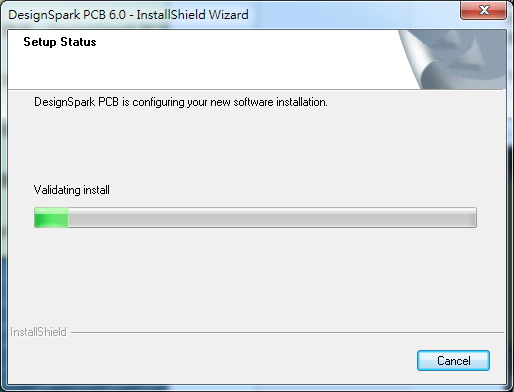

2. 下載完後點開安裝檔安裝，基本上一直按Next即可(圖二)。

圖二、安裝過程很簡單，不太需要設定，一直按Next即可。

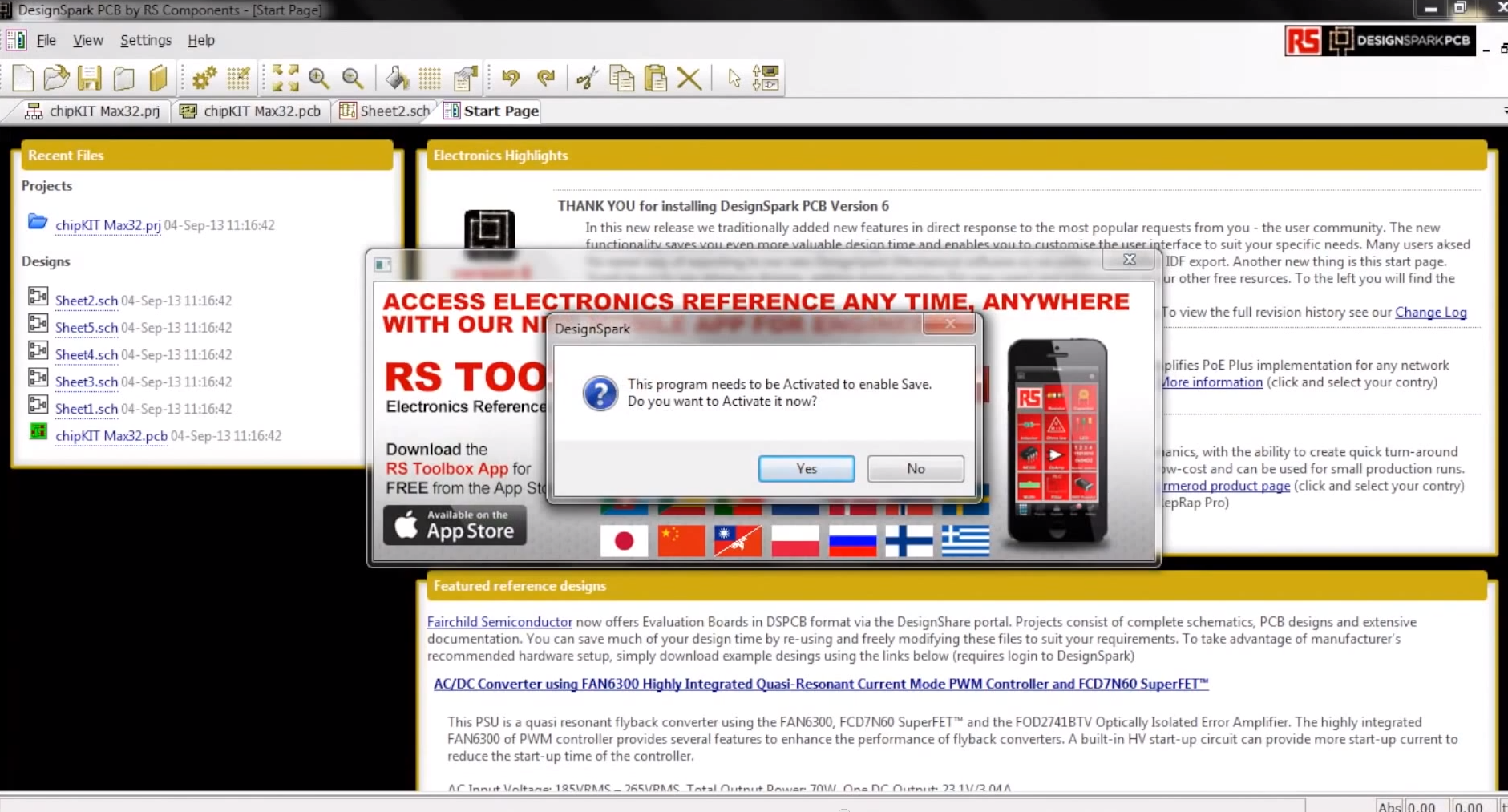

3. 安裝完後打開桌面捷徑，如果是初次安裝，開啟時會跳出要求啟用的視窗，如圖三所示。

圖三、初次安裝時，程式會要求您註冊並啟用。

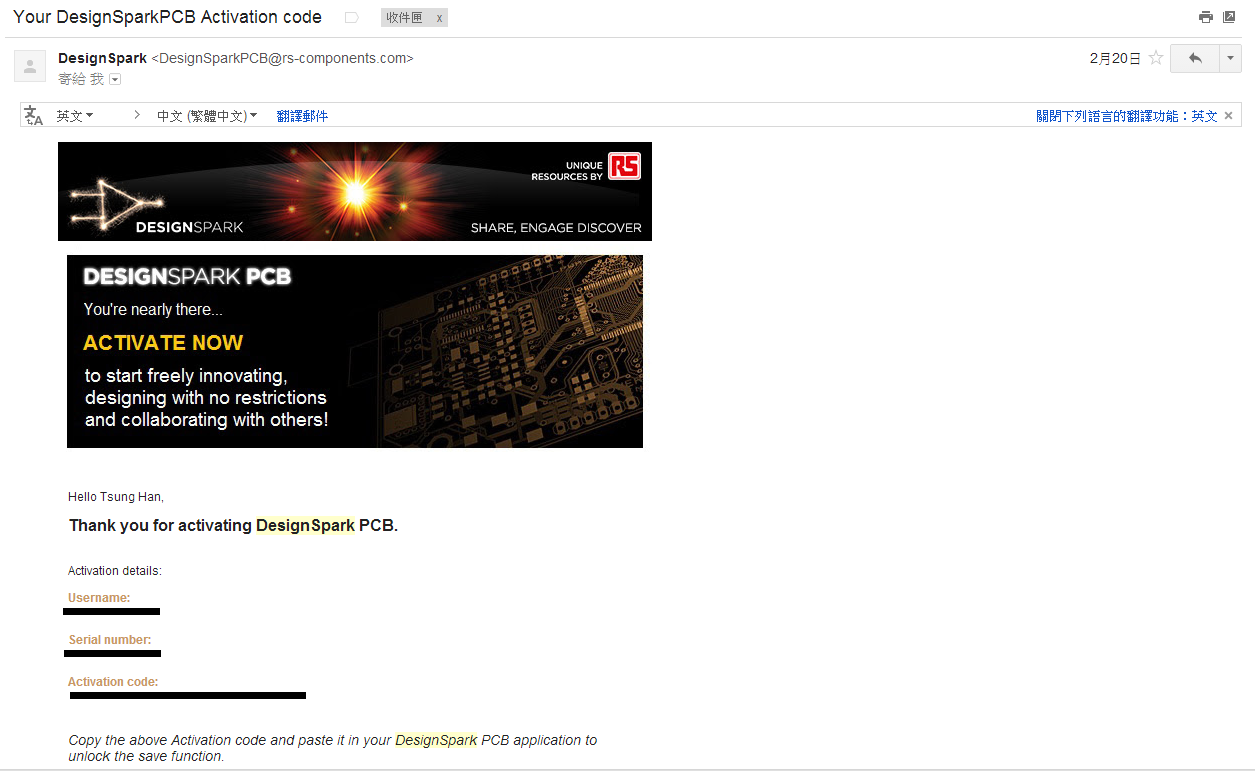

4. 按Yes，瀏覽器會自動開啟並引導您至帳號創建的頁面，建立好使用者帳號後，系統會寄一封確認信給您，帳號啟用後，就可以接著啟用DesignSpark PCB，系統會寄序號(Serial Number)以及啟用碼(Activation code)至您的email信箱，如圖四所示。

圖四、註冊並啟用帳號後，就可以接著啟用DesignSpark PCB。

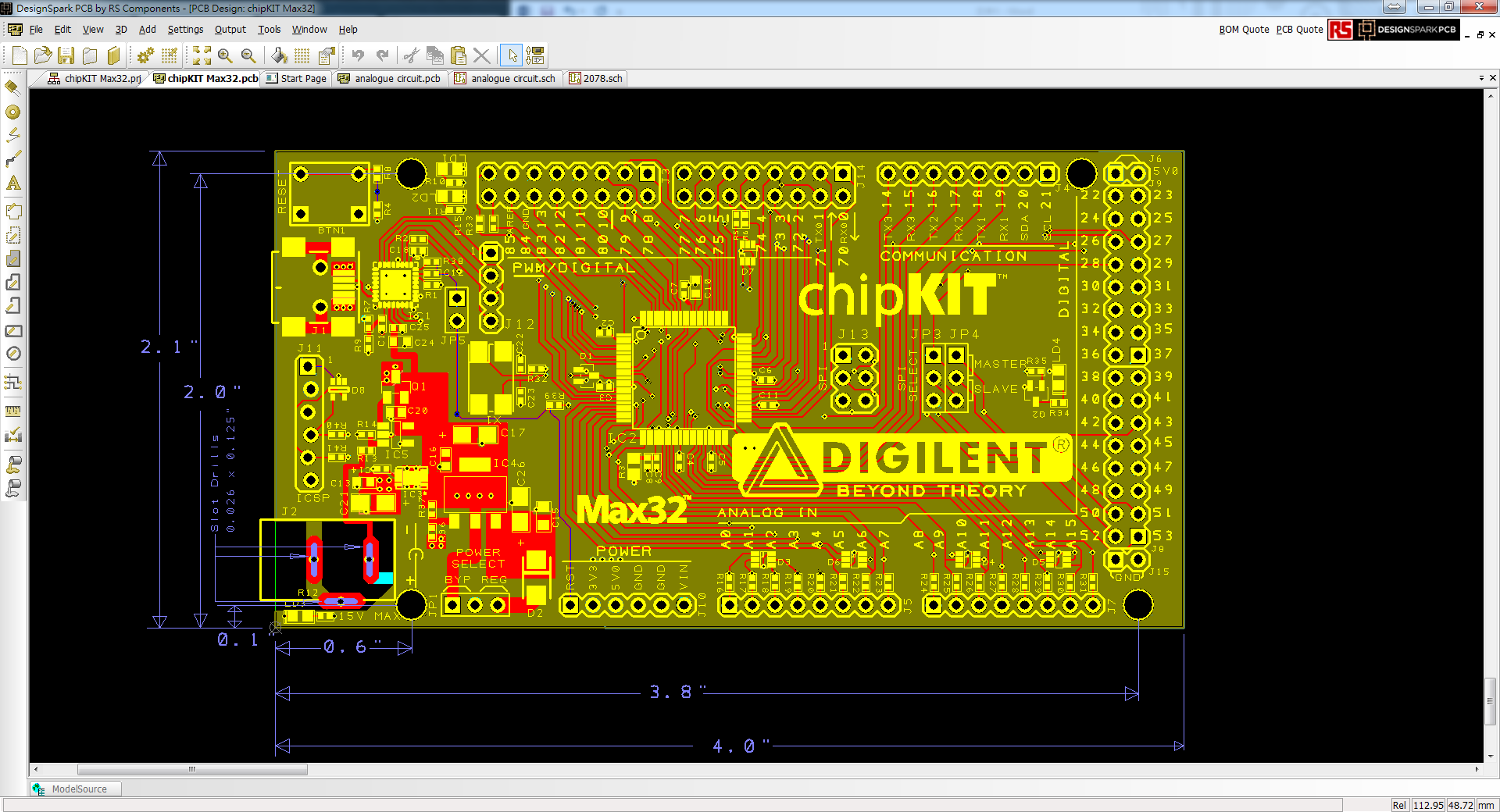

至此就安裝完成了! 除了註冊啟用需要花一點時間外，其他程序都非常方便迅速。 最後，打開一個範例檔來看看是否一切順利，請在打開DesignSpark PCB後選擇畫面左上角File -> Open，路徑會自動導引到範例資料夾，您可以點選任意的檔案來測試，這裡我們則是選擇 ChipKitMax32 資料夾內的chipKIT Max32.pcb，如圖五所示。

圖五、開啟一個範例來確認是否可以正常執行。

是否很方便呢? 趕快也來安裝吧!
