續上篇 【雙A計劃】 Part0：App Inventor 傳送訊號給 Arduino，使用藍牙，本篇將簡單介紹如何用手機控制Arduino上的LED 亮滅，使用 digitalWrite() 來達成。

哇～我們的雙A計畫有好多篇呢，歡迎您一篇篇都看過喔！

中文系列文章

English version

【雙A計畫】 常見問題整理 【雙A計畫】藍牙模組(HC05/06)常用指令教學 【雙A計劃】Part0：App Inventor 透過藍牙傳送訊號給 Arduino 【雙A計劃】Part1：App Inventor 經由藍牙控制 Arduino LED 亮滅 【雙A計劃】Part2：App Inventor 經由藍牙控制 Arduino LED 漸明漸暗 【雙A計劃】Part3：Android 手機透過藍牙接收 Arduino 類比腳位狀態 【雙A計劃】Part4：App Inventor 藍牙遙控 Arduino 雙輪機器人 【雙A計劃】Part5：Paperduino 藍牙控制 LED 閃爍 【雙A計畫】Part6：Arduino 傳兩筆資料到 Android 手機 【雙A計劃】Part7：Arduino超音波感測距離回傳數值給Android手機 【雙A計劃】Part8：Android 手機對 Arduino 同時進行資料收發 【雙A計劃】Part9：藍牙遙控機器手臂車

Arduino LED Blink Arduino LED PWM Arduino LED Blink (Arduino 101 with BLE) Arduino LED PWM (Arduino 101 with BLE)



作者/攝影	曾吉弘
難度	★★★☆☆
材料表	Android系統智慧型手機 Arduino相容開發板（機器人王國購物連結，請點我）本文使用 Arduino MEGA2560 藍牙收發接收器，本系列使用JY-MCU04 或 JY-MCU05 麵包板 220歐姆色碼電阻＊1 LED＊1 【推薦套件】自學者的天堂｜Arduino 入門到雲端基本套件包
下載	範例程式請點我下載（App Inventor中文學習網檔案庫）

操作影片

https://www.youtube.com/watch?v=_GhtpDEe5lY

硬體接線

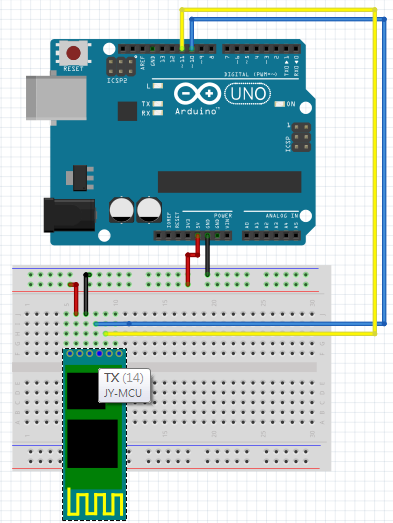

請根據下圖，將藍牙發射器及LED接上Arduino （藍牙RX - Arduino D11, 藍牙TX - Arduino D10腳位） [caption id="attachment_19411" align="aligncenter" width="352"] 藍牙TX: Arduino D10 (RX)。藍牙RX: Arduino D11 (TX) 定義於I2CBT(10,11); 語法中[/caption]

App Inventor 編寫簡易的藍牙訊息發送程式

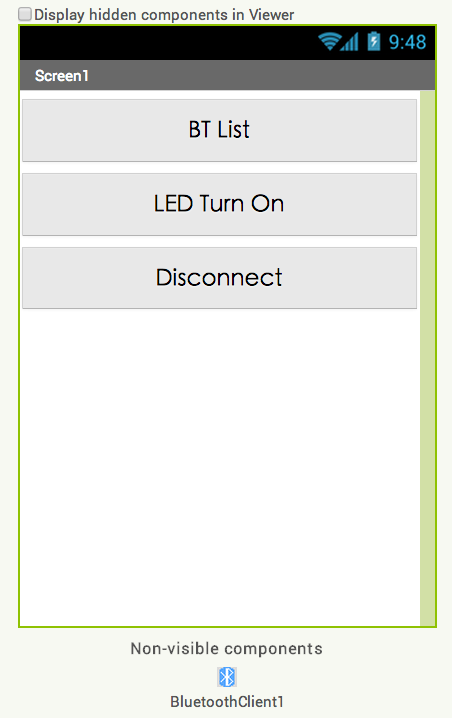

畫面元件很簡單，點選 BT List 之後，會顯示藍牙配對裝置清單，點選您已經配對好的藍牙裝置之後，畫面中間的按鈕就可點選。反覆點選就會送出不同的字元給Arduino 來控制LED亮滅。



app 程式說明

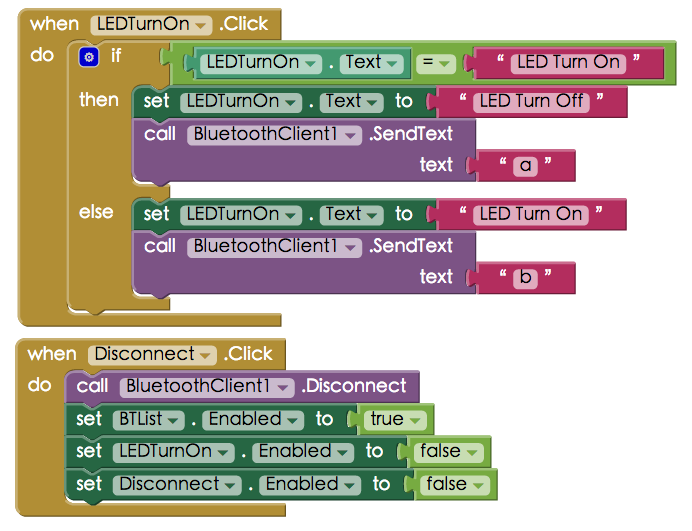

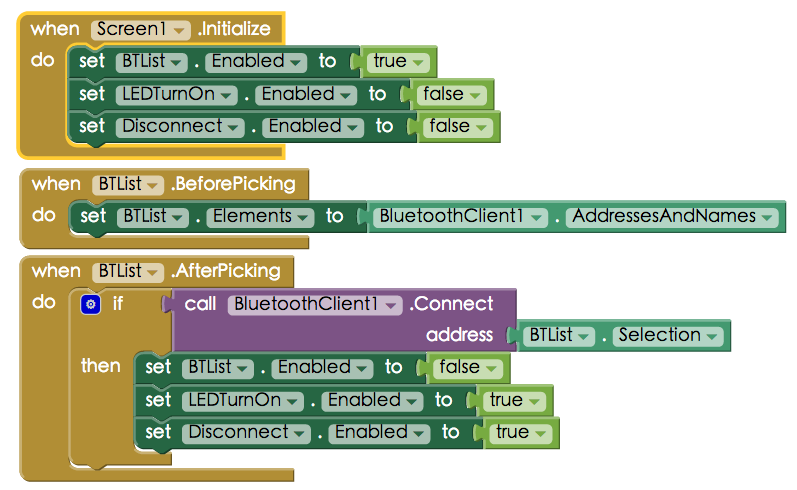

  STEP3：本段程式重點當按下ON按鈕時，手機會透過 BluetoothClient元件的 SendText 指令發送一個 'a' 字元給Arduino，此時按鈕的字樣會變成 "LED Turn Off"；同理當按下OFF按鈕時，手機會發送一個 'b' 字元給Arduino，此時按鈕的字樣會變成 "LED Turn On"。 最後按下 Disconnect 斷線按鈕則中止藍牙連線，並將個畫面元件回復到初始狀態等候下一次連線。如下圖：

Arduino CODE

[pastacode lang="c" manual="%23include%20%3CSoftwareSerial.h%3E%0A%23include%20%3CWire.h%3E%0A%0Aint%20LED%20%3D%2013%3B%0ASoftwareSerial%20I2CBT(10%2C11)%3B%20%2F%2F%E5%AE%9A%E7%BE%A9Arduino%20PIN10%E5%8F%8APIN11%E5%88%86%E5%88%A5%E7%82%BARX%E5%8F%8ATX%E8%85%B3%E4%BD%8D%0A%2F%2F%E8%AB%8B%E6%B3%A8%E6%84%8FArduino%E7%9A%84TX%E8%A6%81%E6%8E%A5%E8%97%8D%E7%89%99%E6%A8%A1%E7%B5%84%E7%9A%84RX%2C%20%E5%8F%8D%E4%B9%8B%E4%BA%A6%E7%84%B6%0A%0Avoid%20setup()%20%7B%0A%20%20Serial.begin(9600)%3B%0A%20%20I2CBT.begin(9600)%3B%2F%2Fbluetooth%20baud%20rate%20%20%0A%20%20pinMode(LED%2C%20OUTPUT)%3B%20%20%20%20%0A%7D%0A%0Avoid%20loop()%20%7B%0A%20%20byte%20cmmd%5B20%5D%3B%0A%20%20int%20insize%3B%0A%20%20while(1)%7B%0A%20%20%20%20%2F%2Fread%20message%20from%20bluetooth%0A%20%20%20%20if%20((insize%3D(I2CBT.available()))%3E0)%7B%0A%20%20%20%20%20%20Serial.print(%22input%20size%20%3D%20%22)%3B%20%0A%20%20%20%20%20%20Serial.println(insize)%3B%0A%20%20%20%20%20%20for%20(int%20i%3D0%3B%20i%3Cinsize%3B%20i%2B%2B)%7B%0A%20%20%20%20%20%20%20%20Serial.print(cmmd%5Bi%5D%3Dchar(I2CBT.read()))%3B%0A%20%20%20%20%20%20%20%20Serial.print(%22%5Cn%22)%3B%20%0A%20%20%20%20%20%20%7D%0A%20%20%20%20%7D%0A%20%20%20%20%2F%2F%E6%A0%B9%E6%93%9A%E6%89%80%E6%94%B6%E5%88%B0%E8%A8%8A%E8%99%9F%E5%9F%B7%E8%A1%8C%E5%B0%8D%E6%87%89%E5%8B%95%E4%BD%9C%20%20%0A%20%20%20%20switch%20(cmmd%5B0%5D)%20%7B%0A%20%20%20%20%20%20%E3%80%80%2F%2F%E8%AE%80%E5%8F%96%E7%AC%AC%E4%B8%80%E5%80%8B%E5%AD%97%E5%85%83%0A%20%20%20%20case%2097%3A%20%2F%2F'a'%20%20%20%20%20%0A%20%20%20%20%20%20digitalWrite(LED%2CHIGH)%3B%0A%20%20%20%20%20%20break%3B%20%20%0A%0A%20%20%20%20case%2098%3A%2F%2F'b'%0A%20%20%20%20%20%20digitalWrite(LED%2CLOW)%3B%0A%20%20%20%20%20%20break%3B%0A%20%20%20%20%7D%20%2F%2FSwitch%0A%20%20%7D%20%2F%2Fwhile%0A%7D" message="App Inventor light up Arduino LED" highlight="" provider="manual"/]

執行

執行方式如 part 0 ，先燒錄好 Arduino 端程式，再從 app 端發起藍牙連線。連線成功之後就可以點選 app 畫面按鈕來控制 LED 亮滅，操作完畢記得斷線喔。
