『分靈體』展場感應燈互動牆

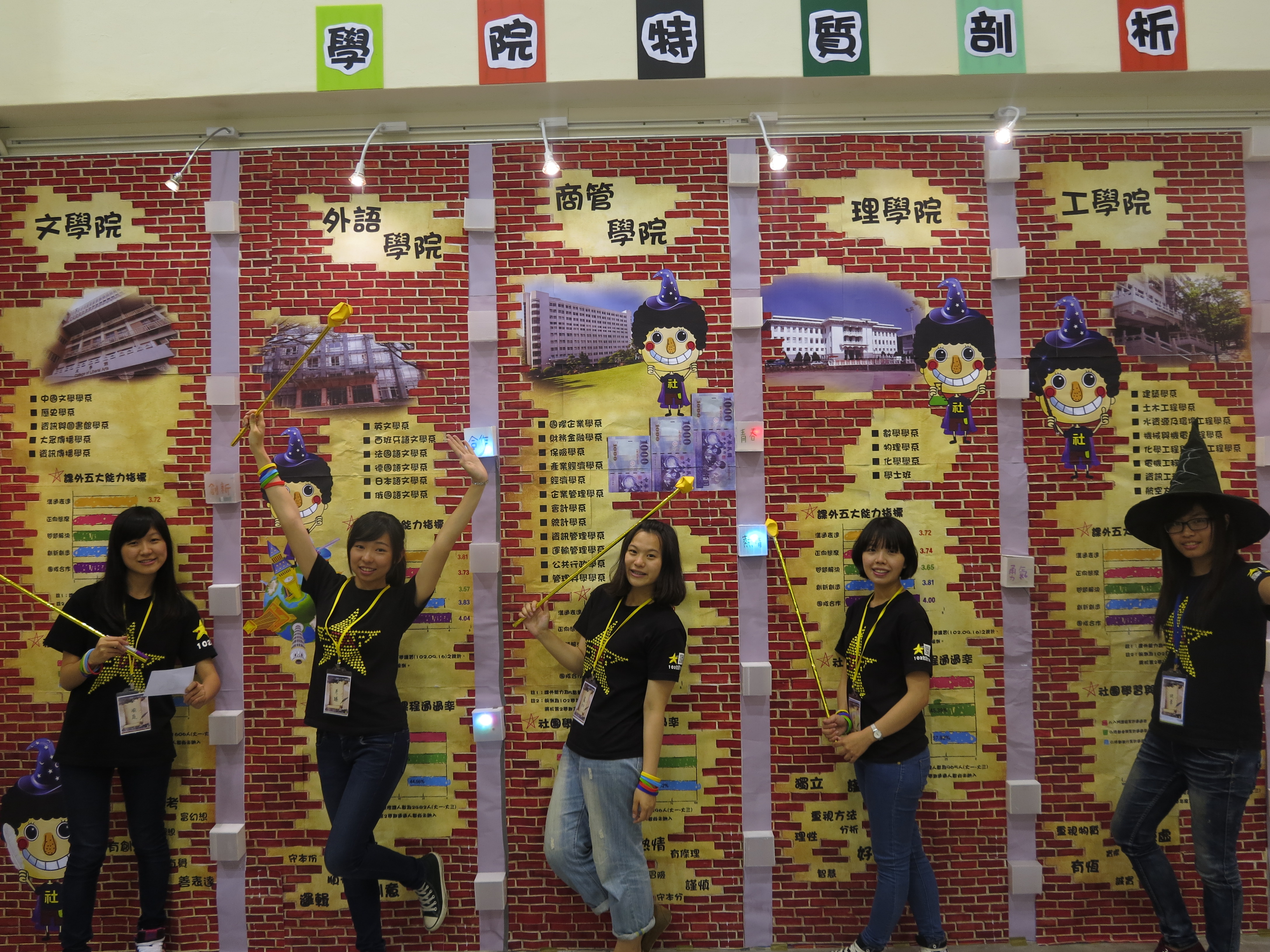

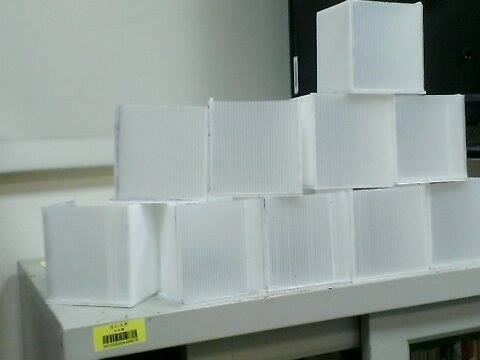

經過五月底的Maker盛事Maker Faire之後 軟滑小編趕回學校繼續學校的展覽 這是一個關於淡江大學社團學習與實作課程的成果展 可以追朔至三年前開始的第一屆社團必修學分開始 而小編在這個名為北極星服務團的團隊裡是擔任學生總監 主要是在學生學習成效以及課外活動能力氛圍營造兩大塊去專案   這次的展覽裡面運用到自己在CAVEDU學到的感應燈(希望可以在任何地方都慢慢地貼上CAVEDU的影子 哈) 就是在『學院特質剖析』這面牆上的白色小盒子，當展場的燈開啟時並不會發光，反而是會在手揮過去的時候發光。 其實這只是展場的小活動，叫做『分靈體』-尋找自我價值。 校長跟學務長看到的時候都頻頻誇讚喔！ (照片裡面的女孩們就是軟滑的學生面組員們喔!) 許多人看到之後都覺得很酷，但是其實電路並不會很難喔！ 就只是使用了核爆燈的電路而已 不過還是在努力製作的過程中遇到了很多問題 1. 電晶體若是要焊在洞洞版上，不能直接焊，可能會使電晶體過熱壞掉 2.光敏電阻若是沒有要外露就可以買大顆一點的(15元那種既可)，會使電路更為敏感有趣 3.以後預算要掌控好才不會總是買錯材料 4.可以先做好一個之後拿到展場測試，才不會到現場才發現現場的燈其實夠強   材料清單(一個計算) C9013 NPN電晶體 x1 精密可變電阻(100歐姆) x1 食人魚燈三段變色x1(很亮，請小心眼睛) 光敏電阻x1 100歐姆電阻x1 食人魚燈的接法，由上往下看，將切角置於右上角。 左邊兩隻腳就是正極，右邊兩隻腳是負極。 能夠承受的伏特數是2~3V(這是問電子零件行阿姨的) 實際測試可以到5V(在有接100歐姆電阻的情況下)   盒子的部分是使用之前辦活動留下來的塑膠版，稍微有點透明，雖然不像之前核爆燈的盒子那麼精美。 不過能省就盡量省囉！（而且時間也迫在眉睫）     來看一下實際的使用方法吧！ https://www.youtube.com/watch?v=xY3ub44tQJA
