【3D繪圖與列印】蓋特1號試作型

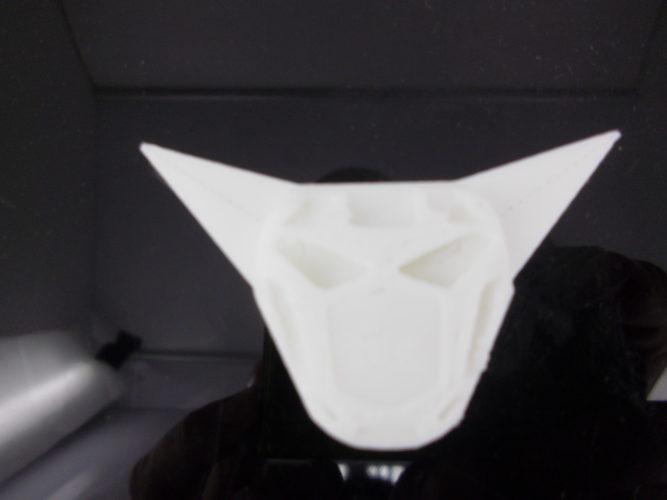

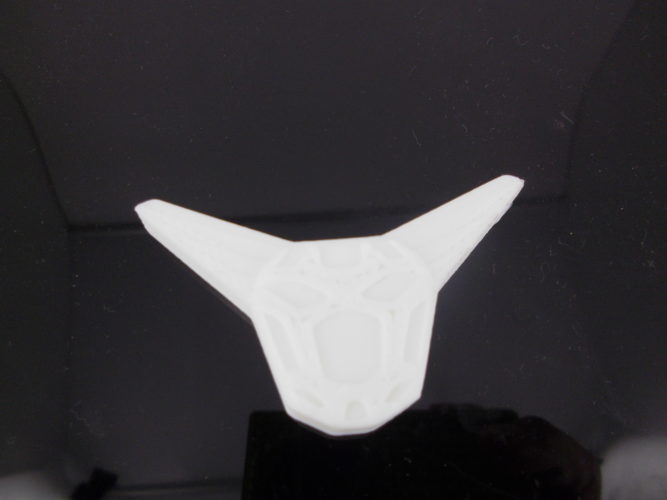

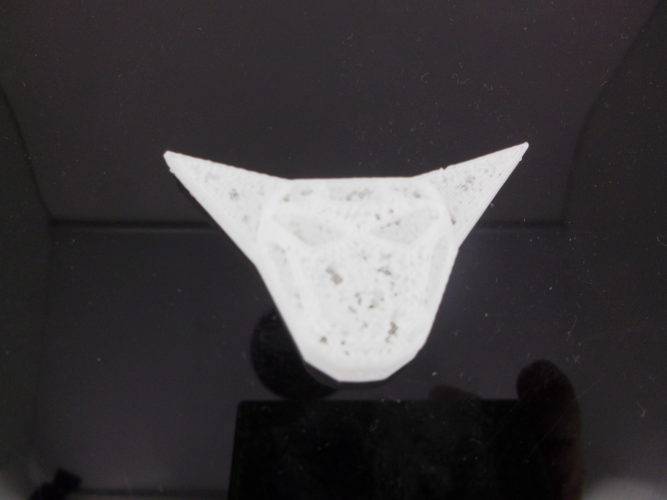

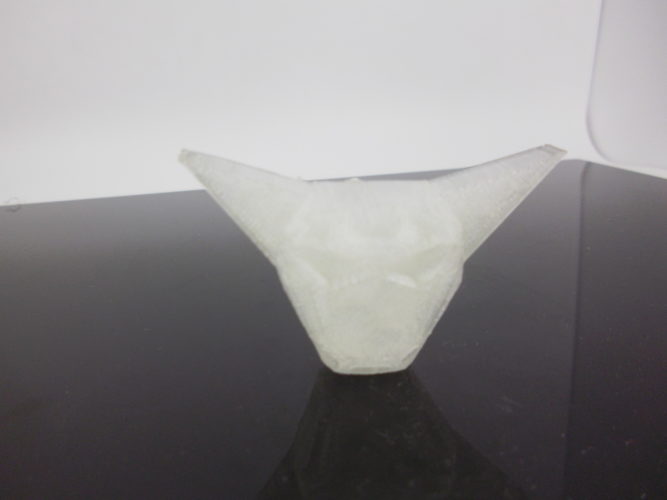

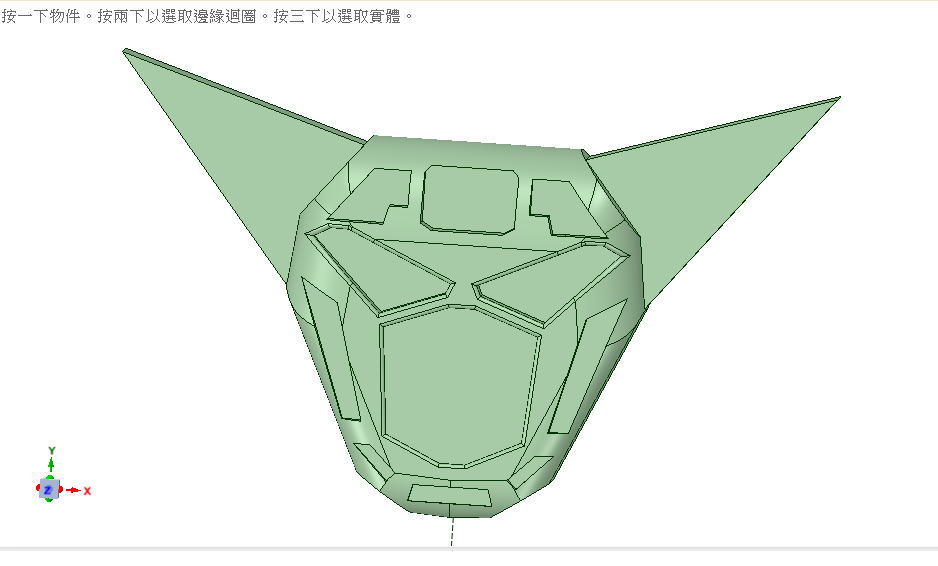

上周花了一個早上的時間，使用DesignSpark Mechanical軟體嘗試繪製機器人3D模型，想來想去最後還是選擇從簡單的蓋特下手， 繪製完成後長這樣：   畢竟是試作型，滿意度只有50%，但還是先印看看效果如何，使用ATOM列印出來後長這樣 （切層軟體使用 Cura 14.07） 第一次：（超空洞，破面很多，且內部結成許多球狀） 第二次：（取代破洞的是呈現網狀的面……側面看網狀非常明顯） [gallery columns="2" size="large" ids="14118,14119"] 前二次的填充率皆為10%，層高皆為0.2，第二次的填充率比第一次高了一些，外殼厚度不到5mm，後來調整了一下參數 第三次：（破洞改善許多，二側耳朵表面尚有類似虛線的整齊小洞） [gallery size="large" columns="2" ids="14122,14123"]     第三次將外殼厚度(Shell thickness)增加到17，底部/頂部厚度(Botton/Top thickness)也增加到17，填充率(Fill Density)增加至20%破洞便改善許多，估計是外殼厚度影響較多，因為在切層軟體調整參數時，可以從層高模式(Layers Mode)中看出。第四次則是稍微修改了一下蓋特圖，並且調整了參數，看是否能減少耳朵上的虛線小洞。 第四次： [gallery size="large" columns="2" ids="14124,14125"] 第四次的臉部較不明顯，因為修改時刻意把凹下去的部份提高許多，主要是想比較落差的效果，此次則將層高(Layer height)增加至0.3，外殼厚度和溫度稍微降低，倒抽的距離(Distance)減少至1.5，底層速度(Bottom layer speed)提高至60，耳朵的虛線小洞有改善，實際還需要多次的測試應該就可以排除，最後附上一張閃鑄列印的蓋特頭部。 關於3D列印，可參考之前的文章-3D列印操作說明
