HC-SR04 Ultrasonic Sensor超音波感測器底座設計及3D列印-使用DesignSpark Mechanical

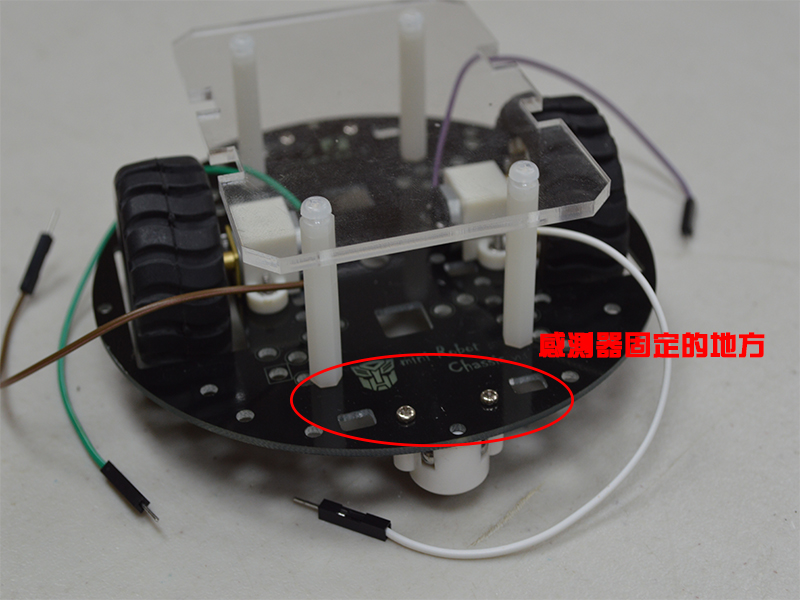

接觸到3D印後，就會陸陸續續印一些奇奇怪怪的東西，這次任命要列印的東西是超音波感測器的底座，要把超音波固定在雙輪機器人的底盤上，如下圖所示：

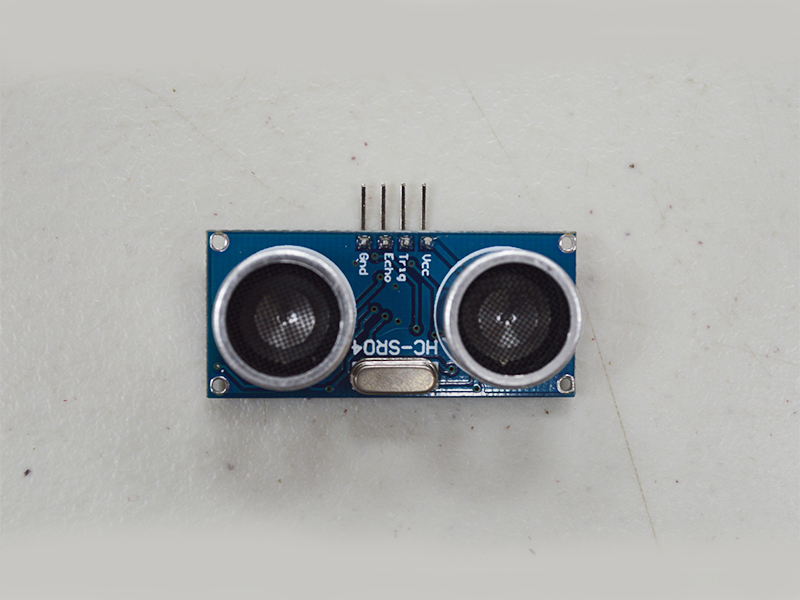

還有我們今日的主角 Ultrasonic Sensor超音波感測器

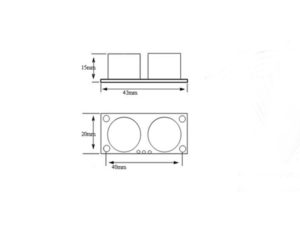

第一件事當然就是先上網Google一下HC-SR04，看一下有沒有現成的尺寸圖

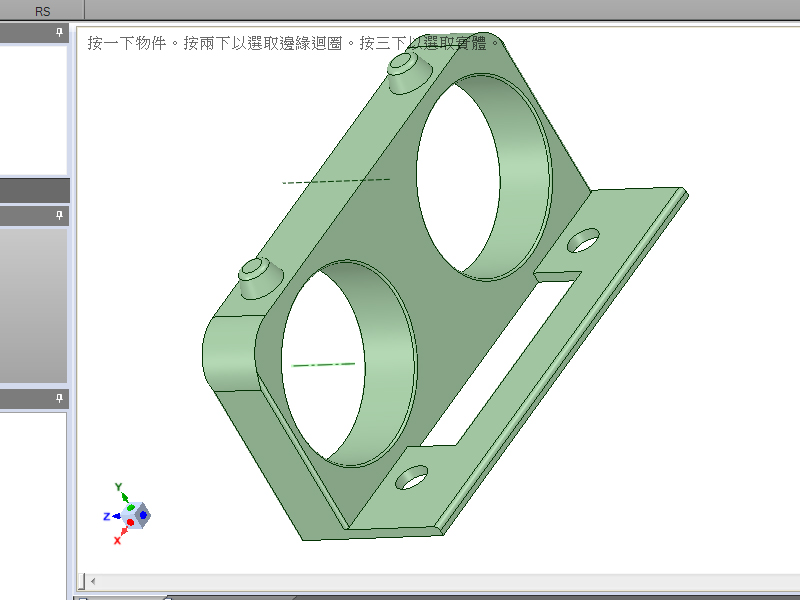

找到之後馬上按照尺寸用DesignSpark Mechanical設計第一版
列印後馬上試了一下與感測器是否吻合，結果如下圖
(第一版)
第一版可以看出二個圓洞的位置誤差太大，圓洞尺寸小了一些，調整了一下尺寸後再進行第二版印製
(第二版)

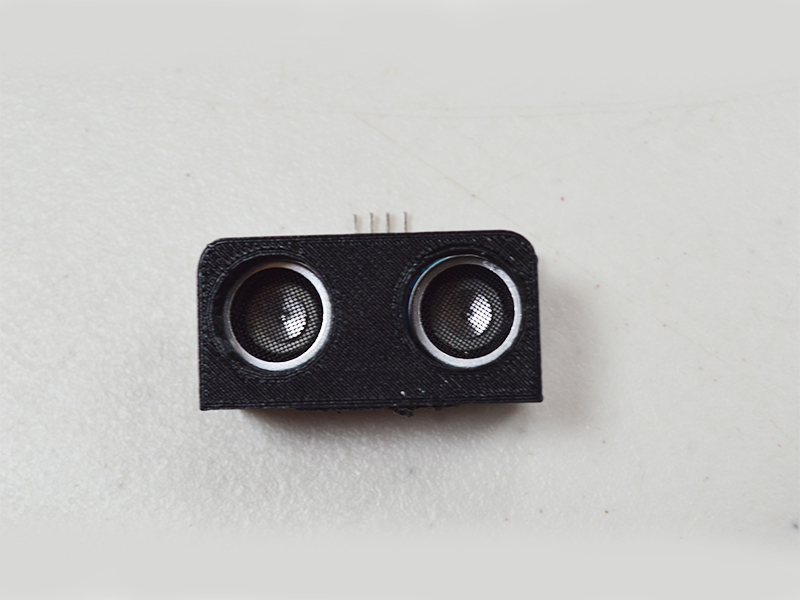

第二版圓洞的位置還是有誤差，尺寸剛好但塞不進去，這時候就該拿出尺來測量，再進行第三版的印製
(第三版)

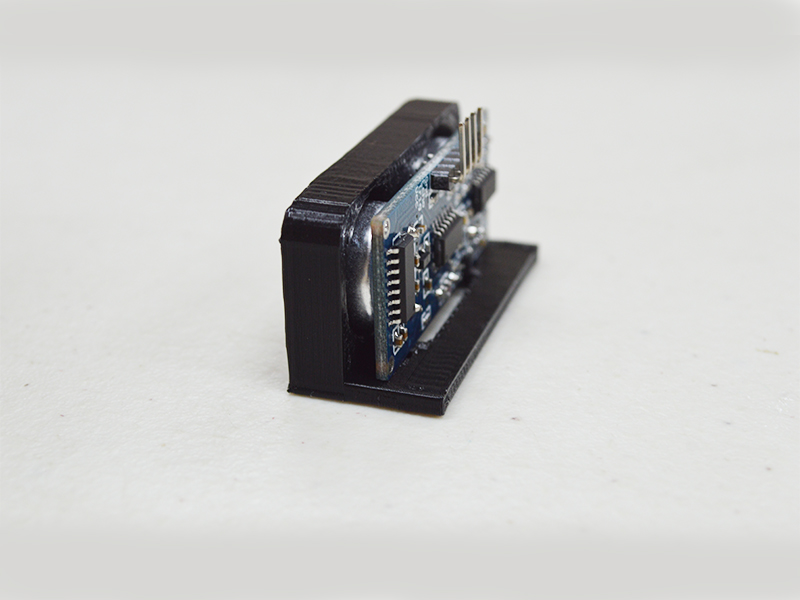

第三版的圓洞已可以吻合，因為洞開得很大…在右邊的照片可以看出底座的洞還不夠寬，螺絲孔也要再往後調整，所以調整後再印製第四版
(第四版)

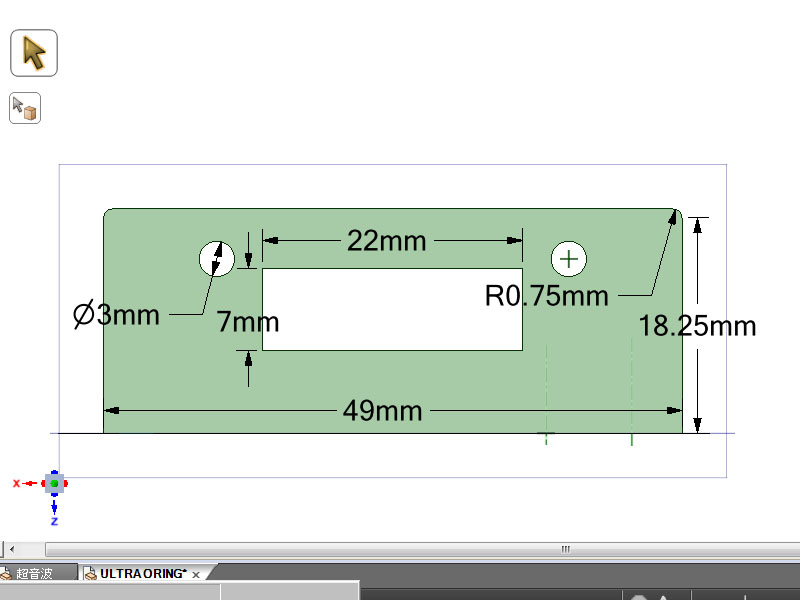

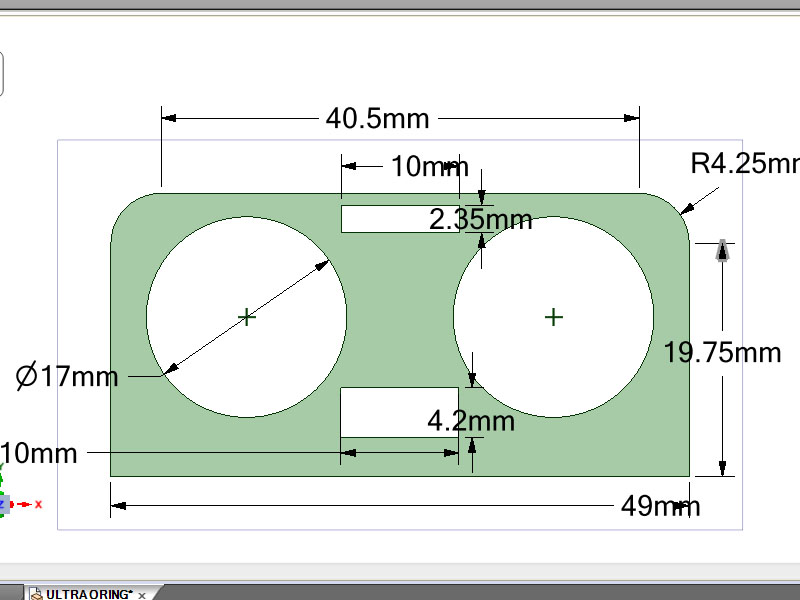

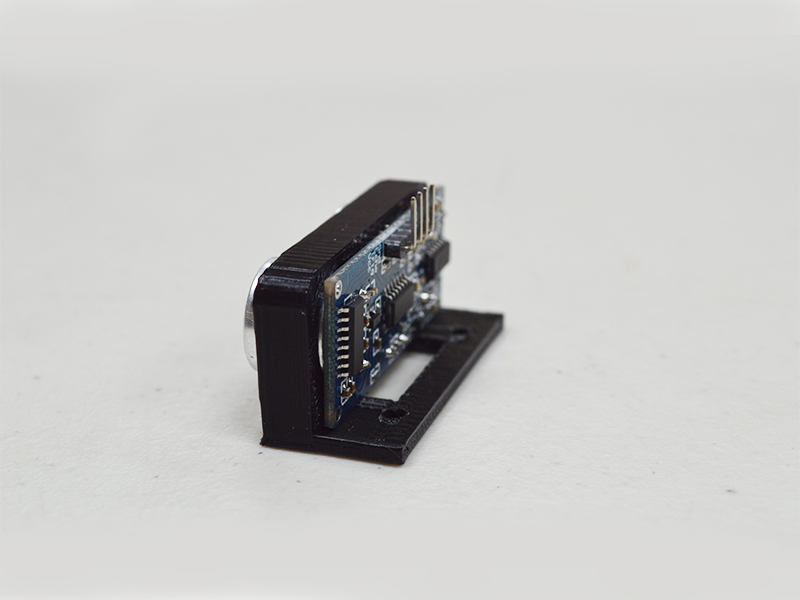

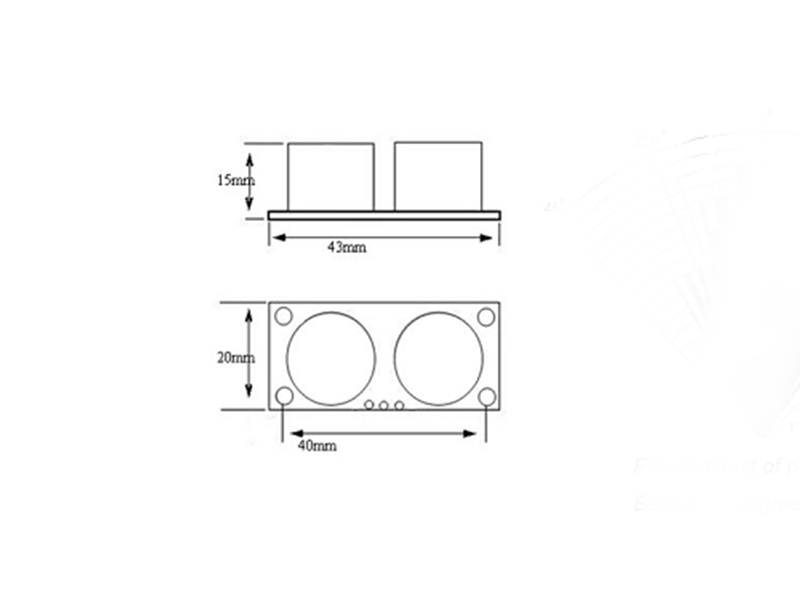

第四版調整了前面圓洞的尺寸可以剛好吻合又不會太大，後面的底座洞再加寬了2mm，螺絲孔也往後調整了2mm，目前螺絲孔直徑為3mm，以下附上設計尺寸圖，讓大家可以依照自己想要製作的尺寸去更改，減少測量的時間

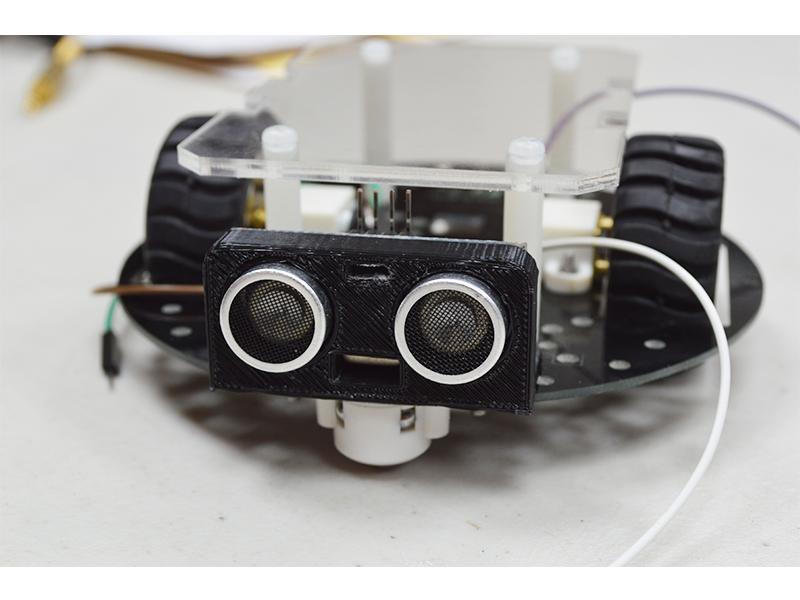

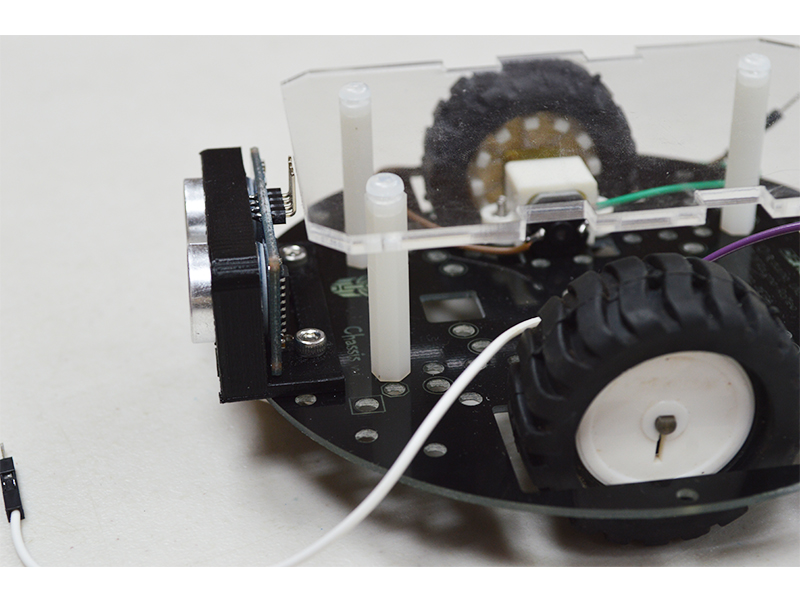

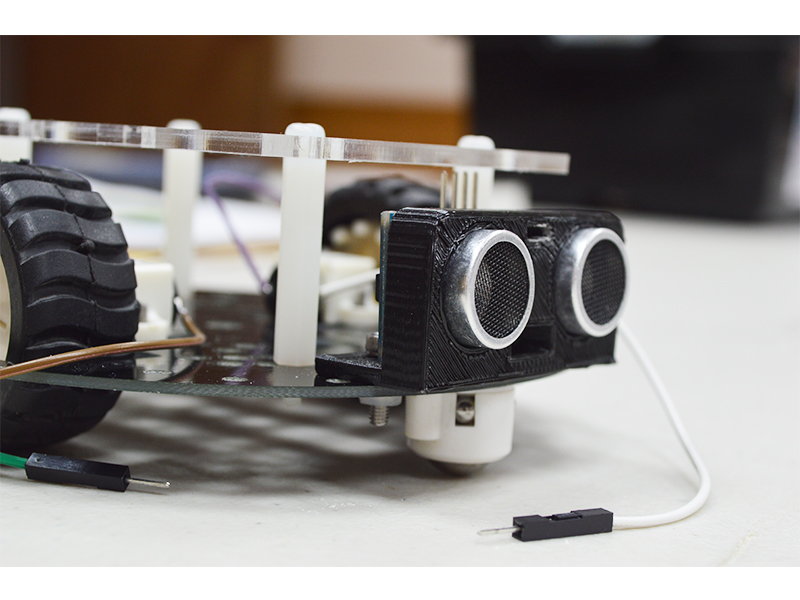

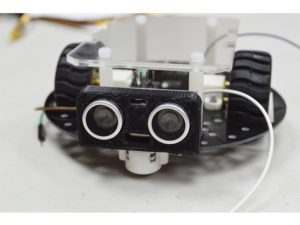

前方感測器圓洞的厚度為7mm，底板2mm，裝在車上的感覺就像這樣

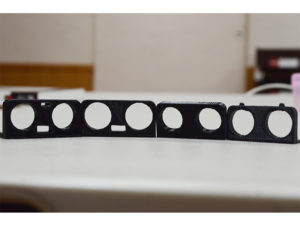

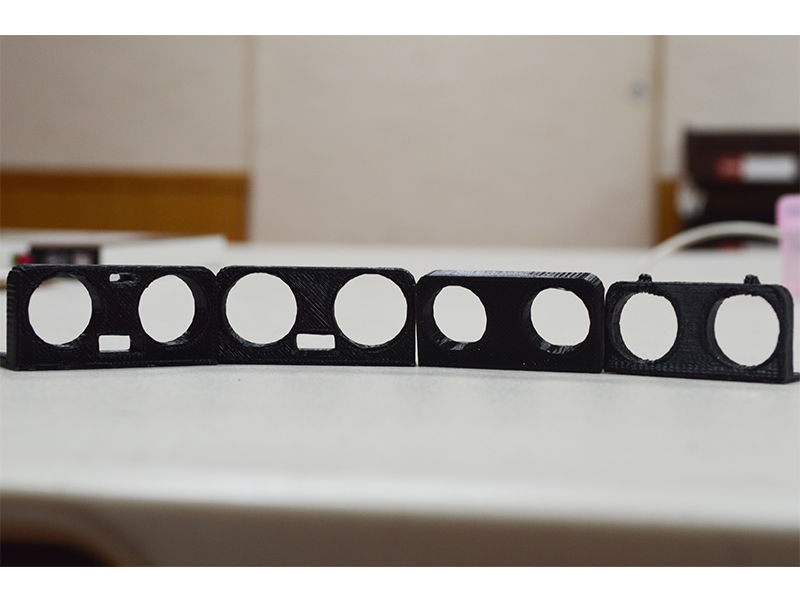

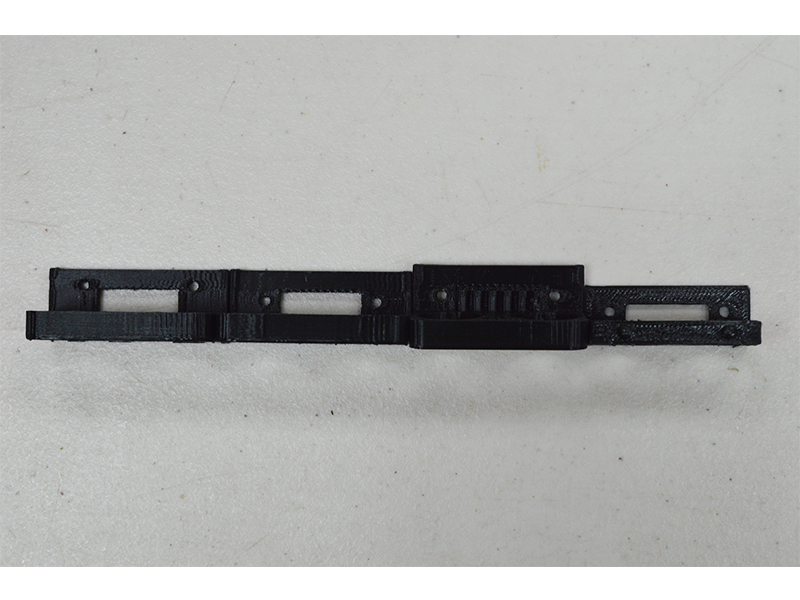

再把全部四版放在一起作個對照(最右邊為第一版，最左邊為第四版，依序放置)-底座演化史…
最後附上底座的stl檔供大家下載使用Ultrasonic Sensor
舊文章連結
還有我們今日的主角 Ultrasonic Sensor超音波感測器
第一件事當然就是先上網Google一下HC-SR04，看一下有沒有現成的尺寸圖
找到之後馬上按照尺寸用DesignSpark Mechanical設計第一版

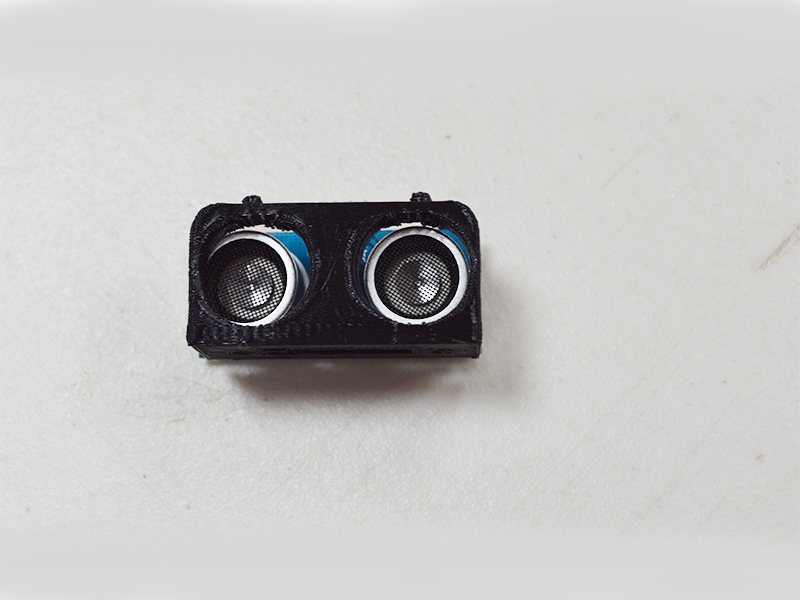

列印後馬上試了一下與感測器是否吻合，結果如下圖
(第一版)
第一版可以看出二個圓洞的位置誤差太大，圓洞尺寸小了一些，調整了一下尺寸後再進行第二版印製
(第二版)
第二版圓洞的位置還是有誤差，尺寸剛好但塞不進去，這時候就該拿出尺來測量，再進行第三版的印製

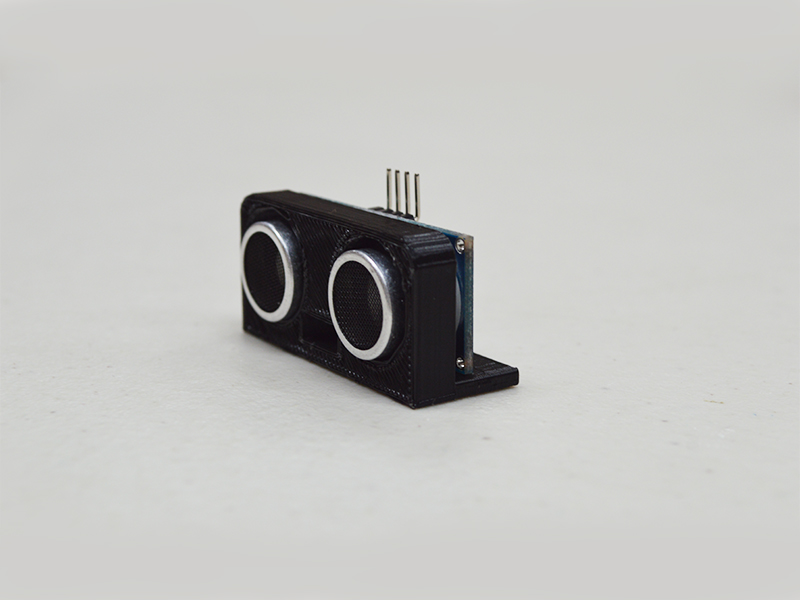

(第三版)
第三版的圓洞已可以吻合，因為洞開得很大…在右邊的照片可以看出底座的洞還不夠寬，螺絲孔也要再往後調整，所以調整後再印製第四版

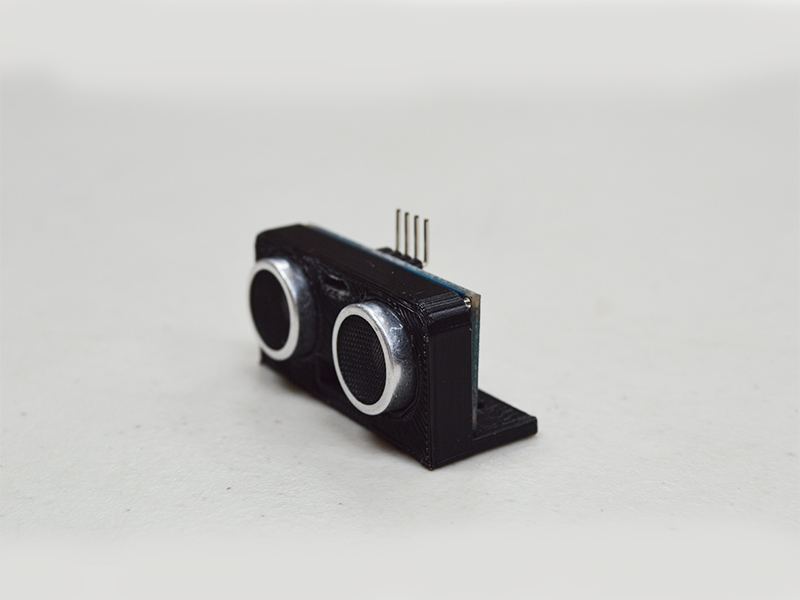

(第四版)
第四版調整了前面圓洞的尺寸可以剛好吻合又不會太大，後面的底座洞再加寬了2mm，螺絲孔也往後調整了2mm，目前螺絲孔直徑為3mm，以下附上設計尺寸圖，讓大家可以依照自己想要製作的尺寸去更改，減少測量的時間
前方感測器圓洞的厚度為7mm，底板2mm，裝在車上的感覺就像這樣
再把全部四版放在一起作個對照(最右邊為第一版，最左邊為第四版，依序放置)-底座演化史…
最後附上底座的stl檔供大家下載使用Ultrasonic Sensor
舊文章連結
