【3D繪圖與列印】紅外線測距感測器底座

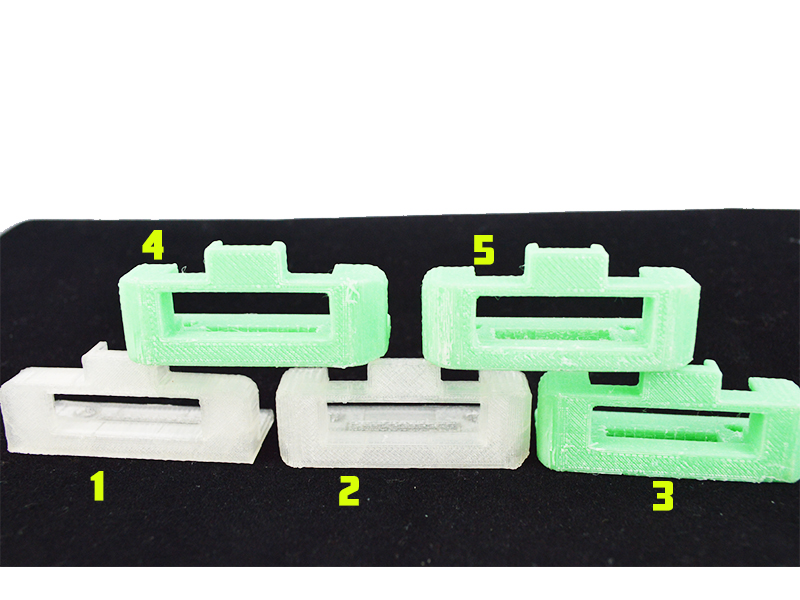

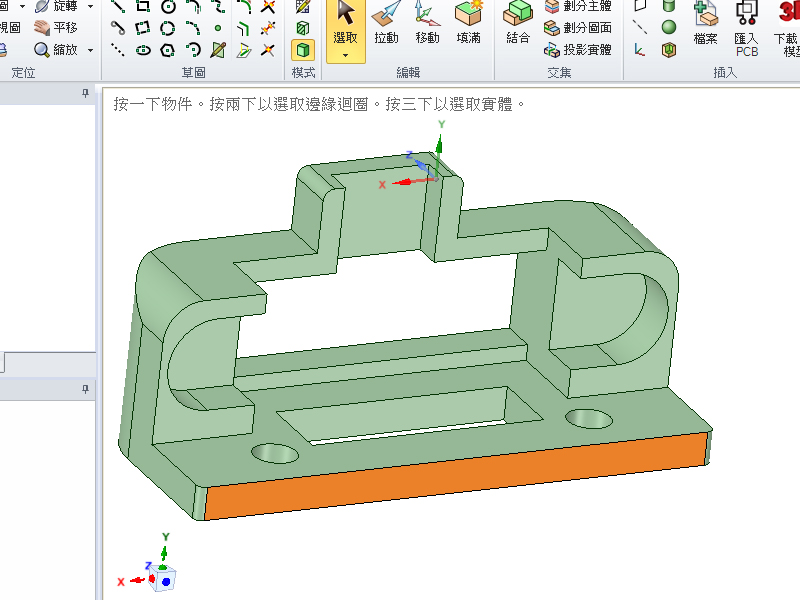

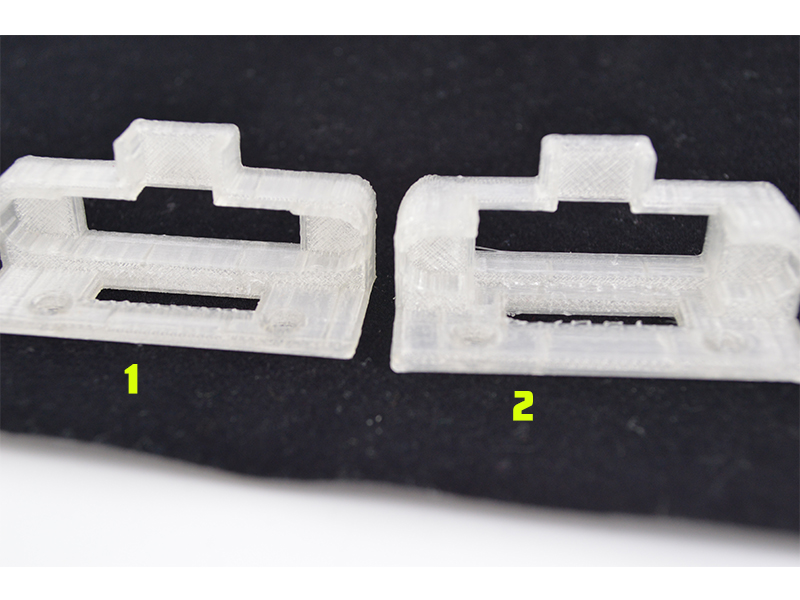

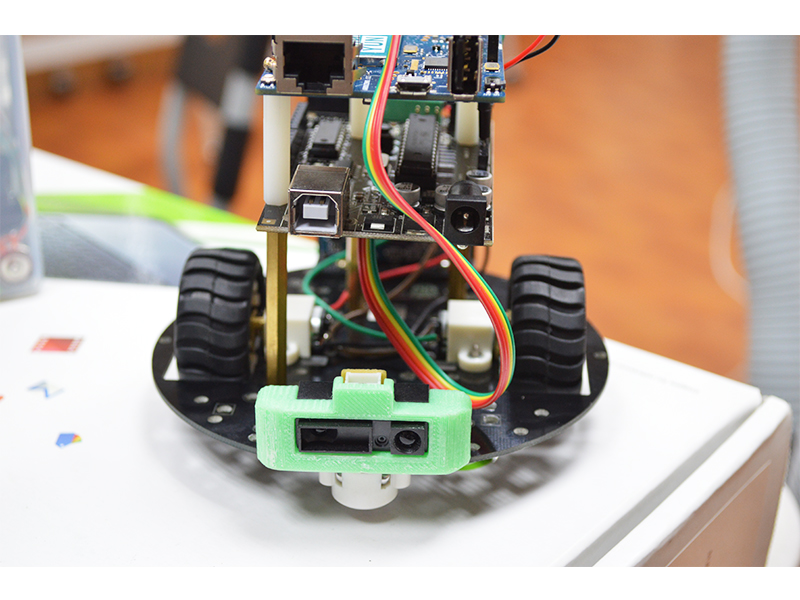

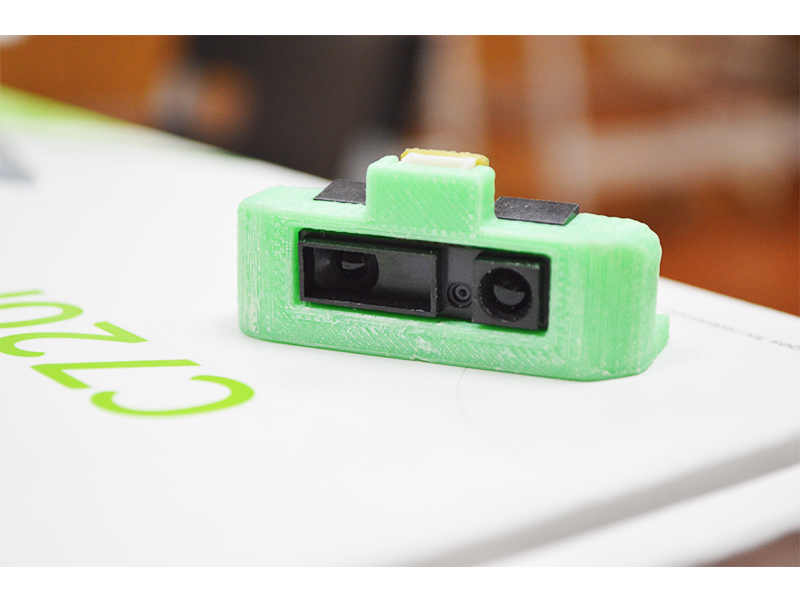

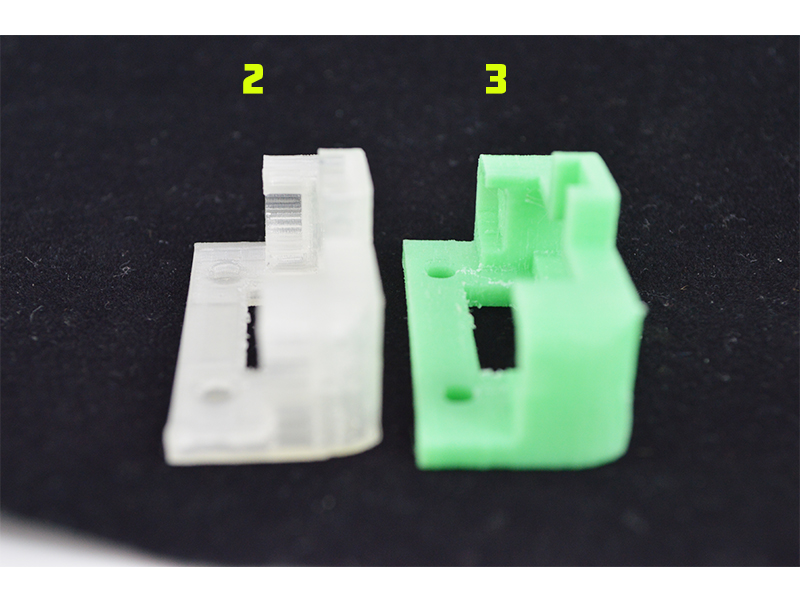

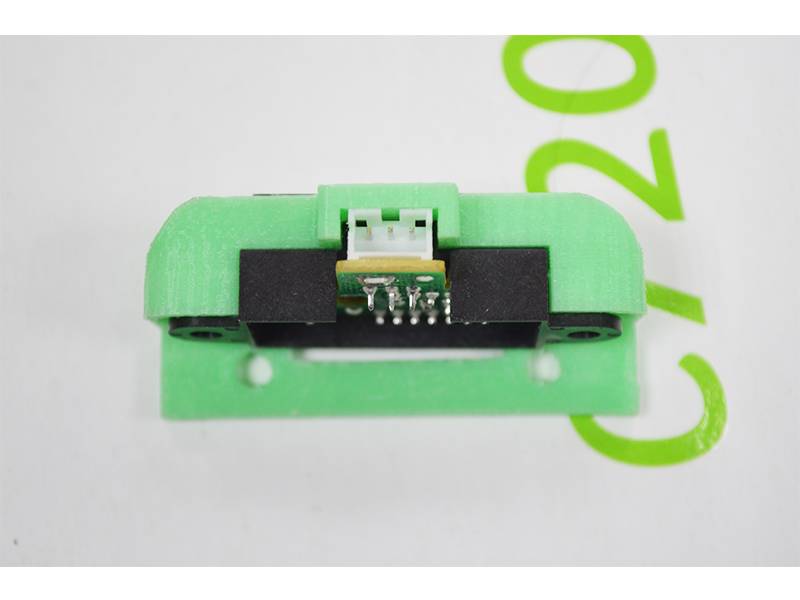

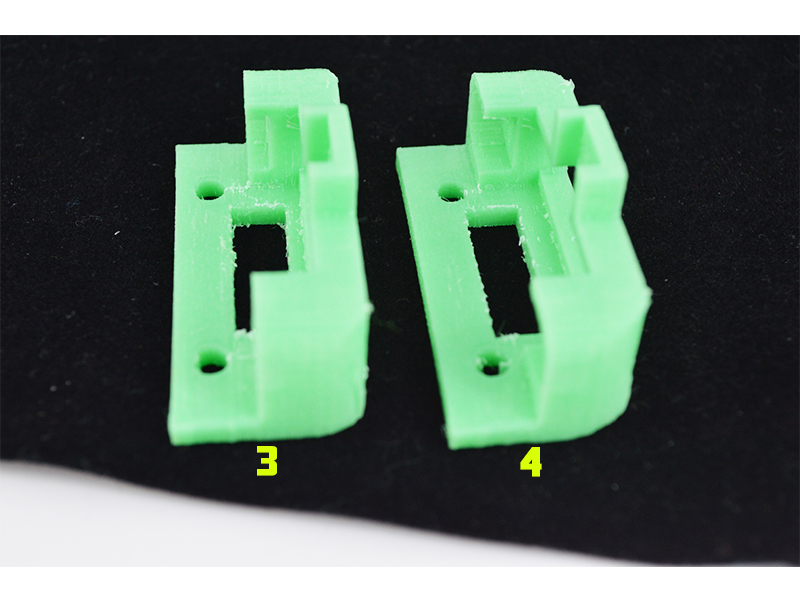

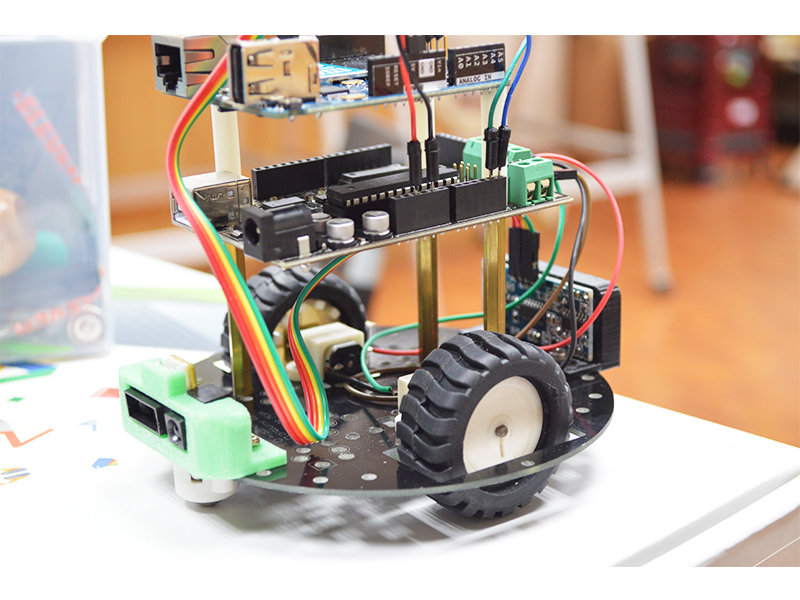

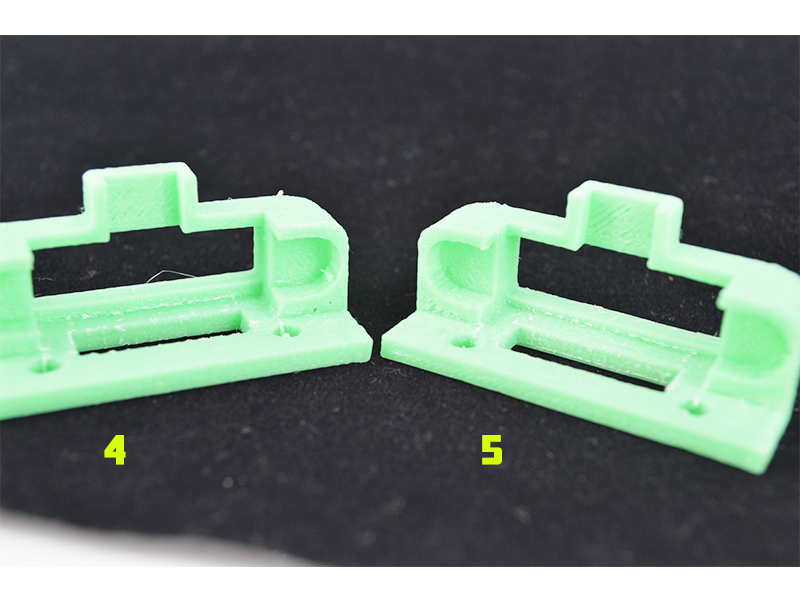

繼上次製作超音波感測器底座後，深獲好評(？)，這次再來替我們的紅外線測距感測器來做個底座，有了上次的經驗後，這次製作時間快了許多，做出來裝在mini car上的效果是這樣： 正面來一張 側面來一張 本次繪圖使用DesignSpark Mechanical 2 .0，這次一共改了五個版本後才完成，以下為3D圖 五個版本正面圖排排站，正面並沒有作太多的更改 接下來比較一下每個版本的差異，首先第一版完成後發現內側無凹槽，且二側半圓形洞太前面，所以第二版增加凹槽並加厚半圓形洞。 後來發現塞進去後大部份都卡在外面，所以笨笨的將半圓形洞往前填滿，後來發現還是卡在外面… 後來發現是內側第二層要往後調，且二個螺絲孔位置似乎較下面，調整後3、4版比較 最後發現還有1.5mm的差距才能完全卡入，所以將正面中間四方形洞的寬度上、下調整0.1mm 完成品，綠色還滿討喜的 附上檔案供大家下載使用看看喔! RID Sensor
