【3D繪圖與列印】DesignSpark Mechanical 繞軸旋轉與投影實體-史萊姆
最近在回憶勇者鬥惡龍的遊戲(？)時，私心想用3D列印史萊姆這隻可愛的怪，於是便著手開始繪製，使用DesignSpark Mechanical來畫還滿方便的，放在課程內容的一開始，當作新手任務還不錯解，學員們反應也不錯，先來二張上課實況照：
用DesignSpark Mechanical畫史萊姆非常簡單，幾乎快要一鍵完成，讓我們按照以下的步驟畫畫看吧!
STEP1 匯入圖片：

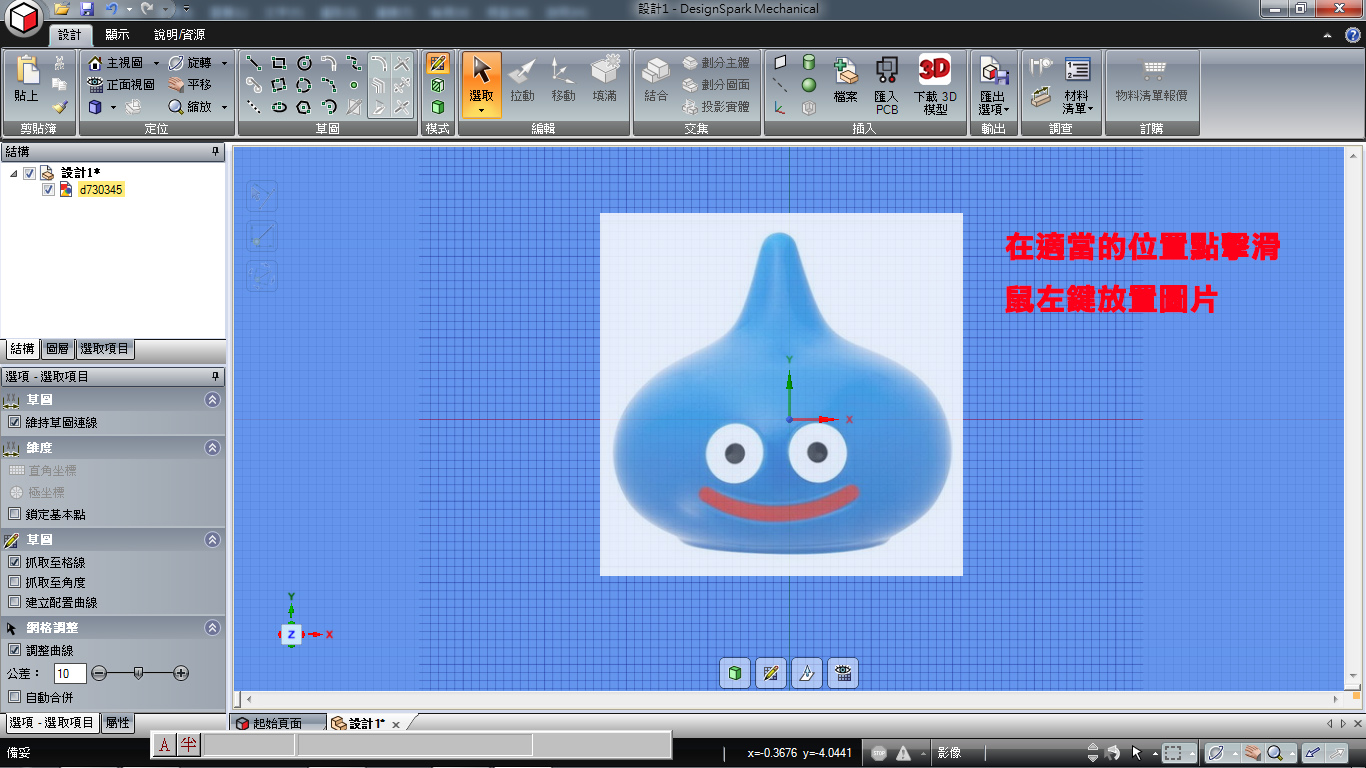

- 先到網路上找一張史萊姆的圖片，並載入到DSM中。

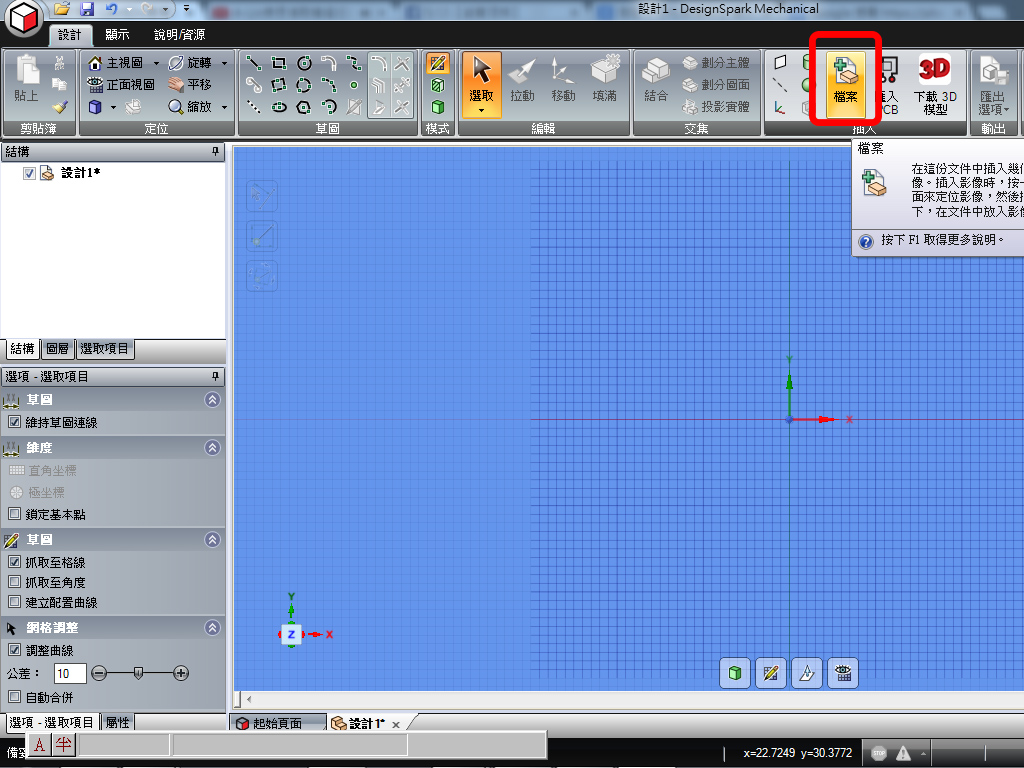

- 右上角插入檔案

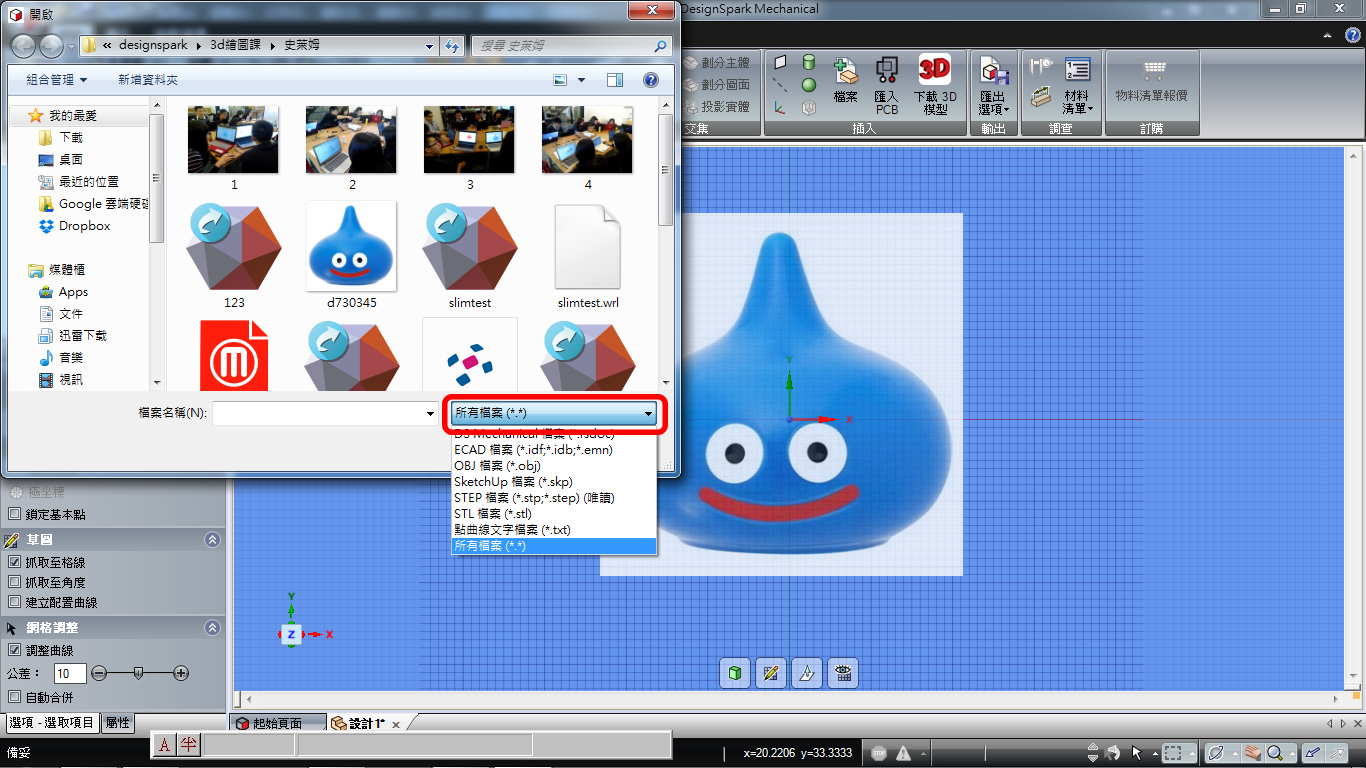

- 選擇所有檔案格式

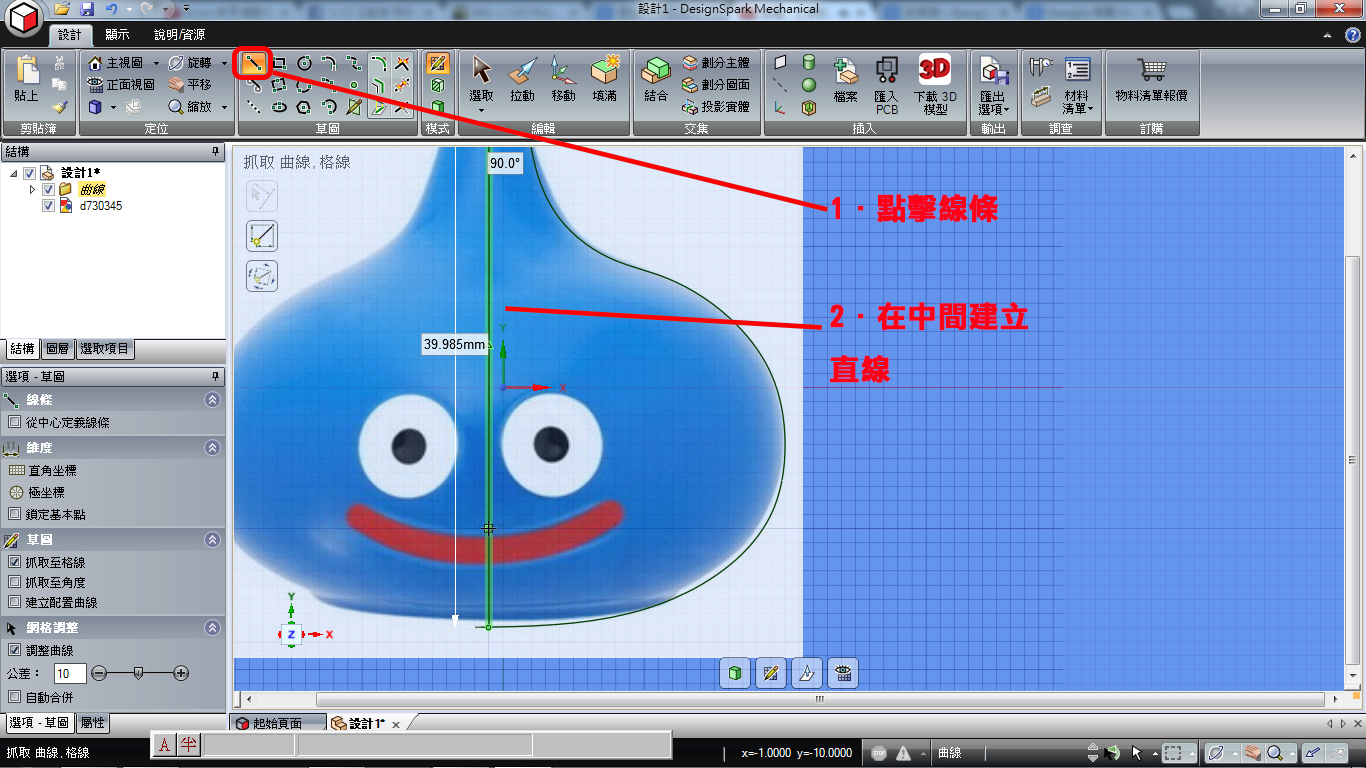

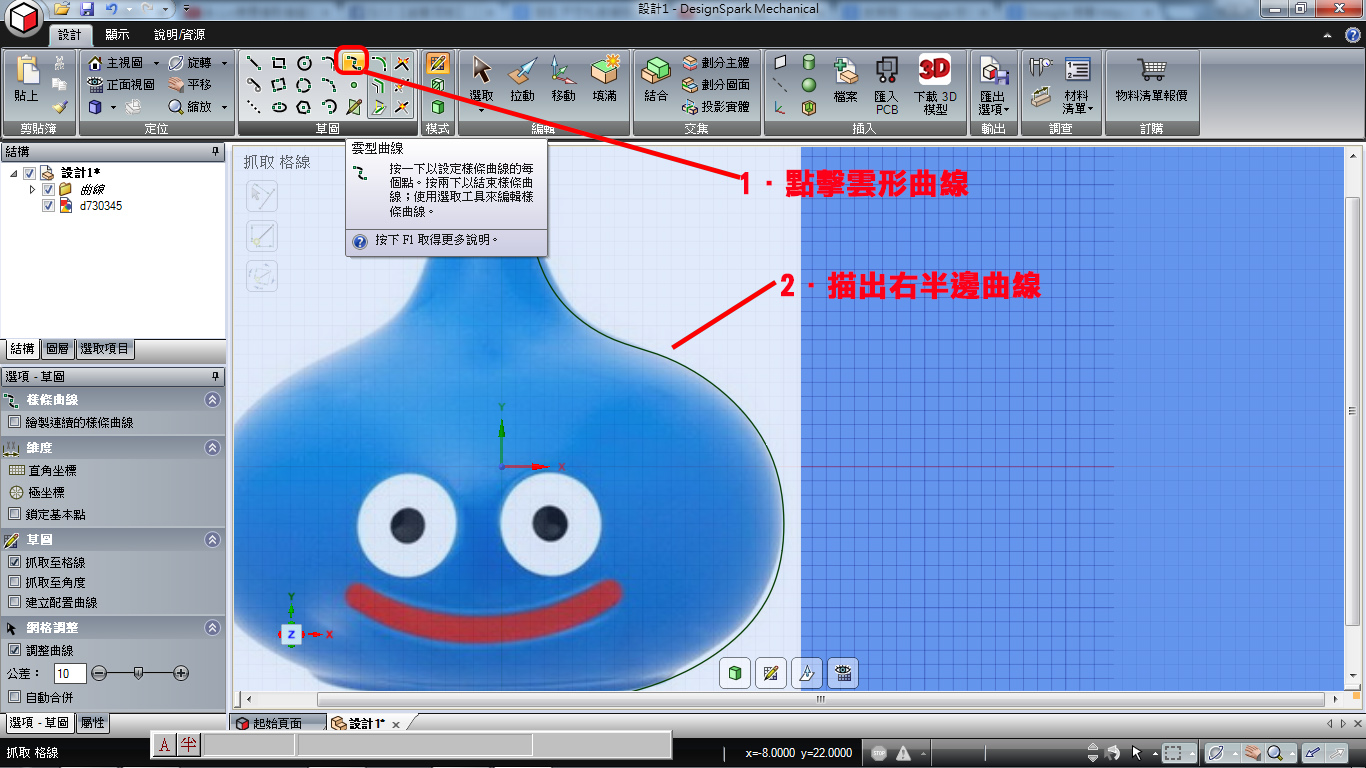

STEP2 繪製曲線：
- 使用雲形曲線描出史萊姆右半邊的曲線，並在中間建立一條直線。

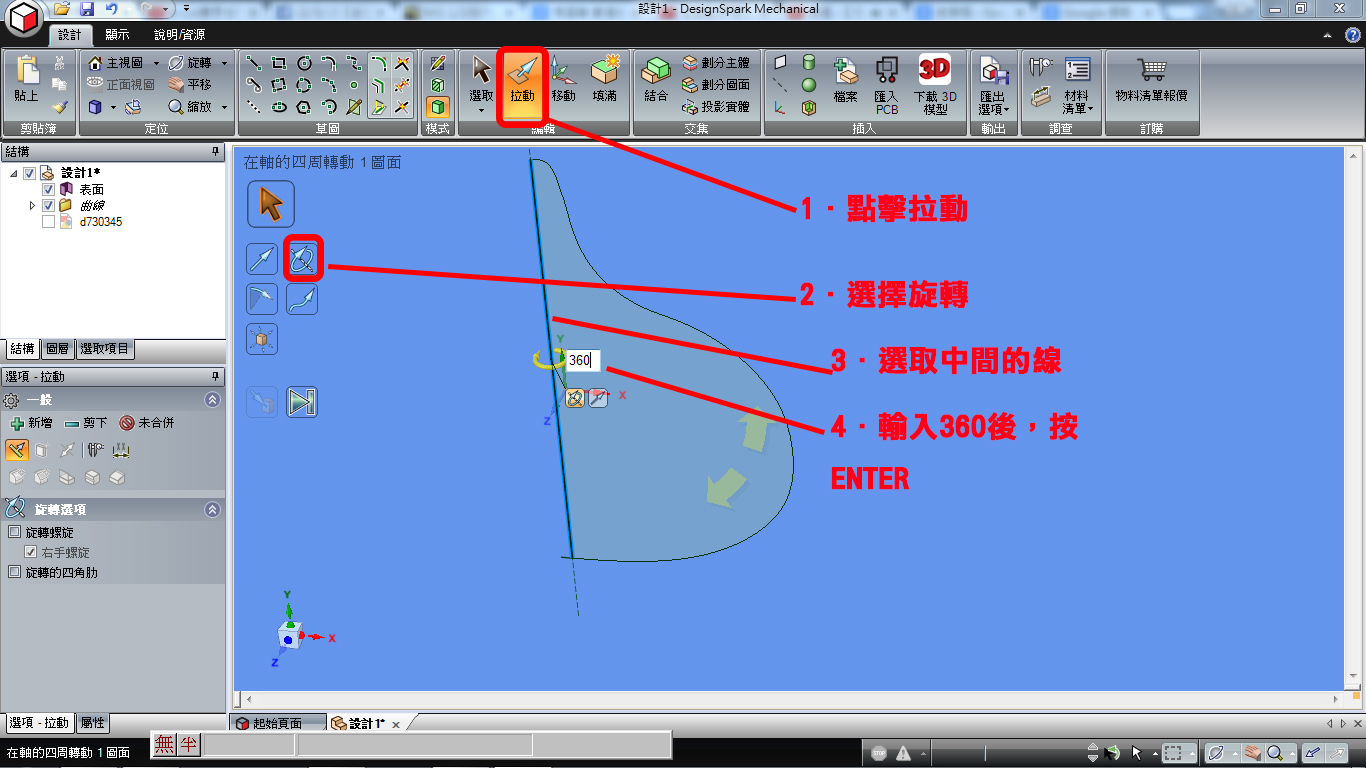

STEP3 建立繞軸旋轉：
將圖片隱藏後，以中間的直線為軸，將右半邊的面360度成形。

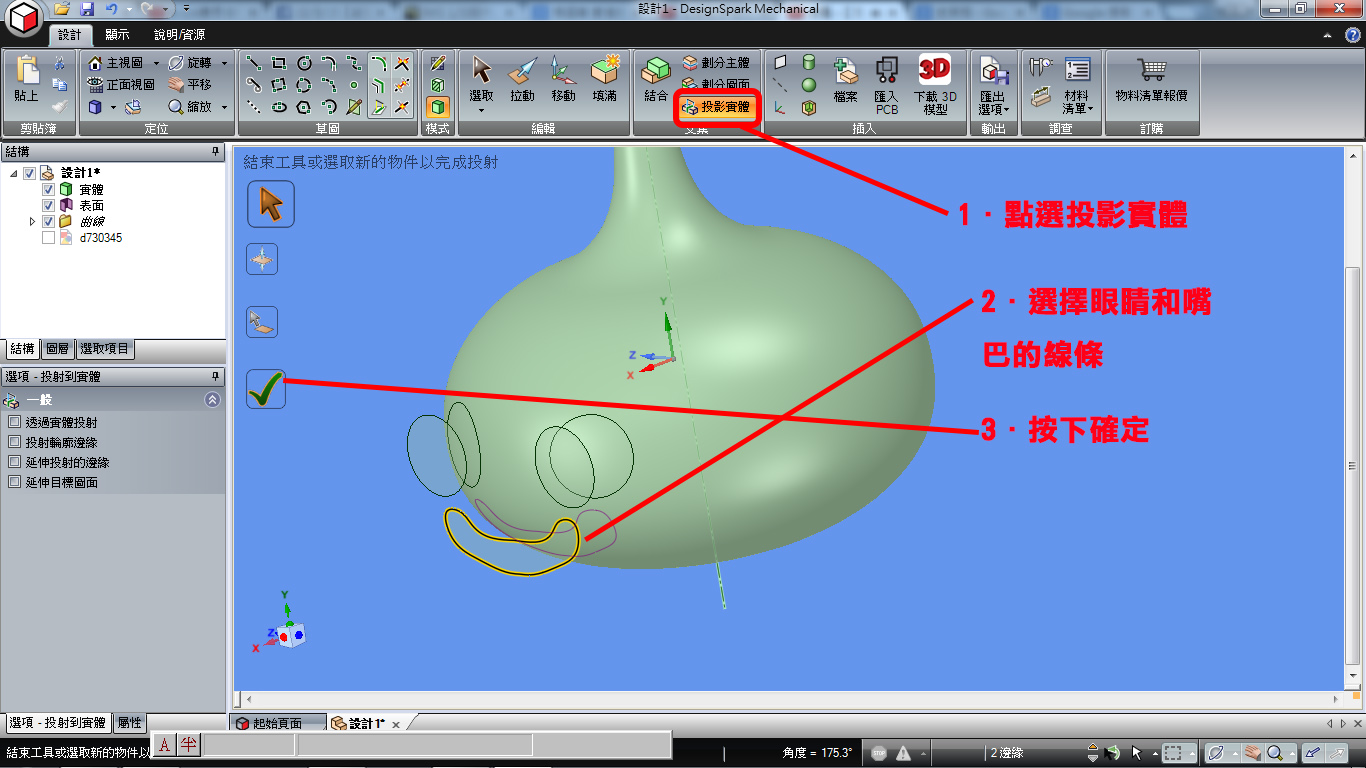

STEP4 投影實體：
在一草圖平面上畫眼睛和嘴巴，按下投影實體，選擇線條並確定就完成囉!

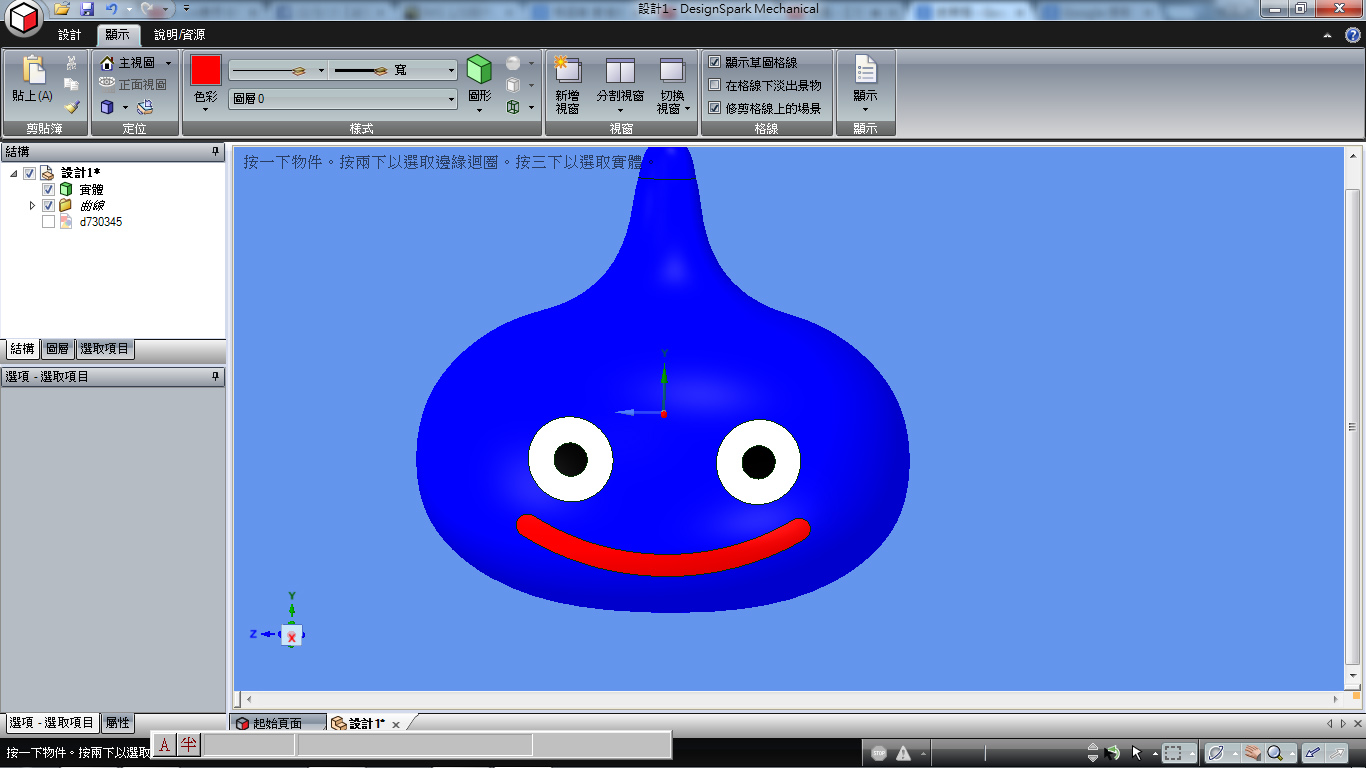

再加上顏色後，我們可愛的史萊姆便完成囉!!!
