[3D繪圖] DesignSpark Mechanical-熊頭燈罩
造型燈罩實用又美觀，利用 DesignSpark Mechanical繪製造型燈罩也難不倒它，今天就來向大家介紹，如何繪製可愛的熊頭燈罩。
STEP1：在草圖上建立一球體。選擇插入->球體。

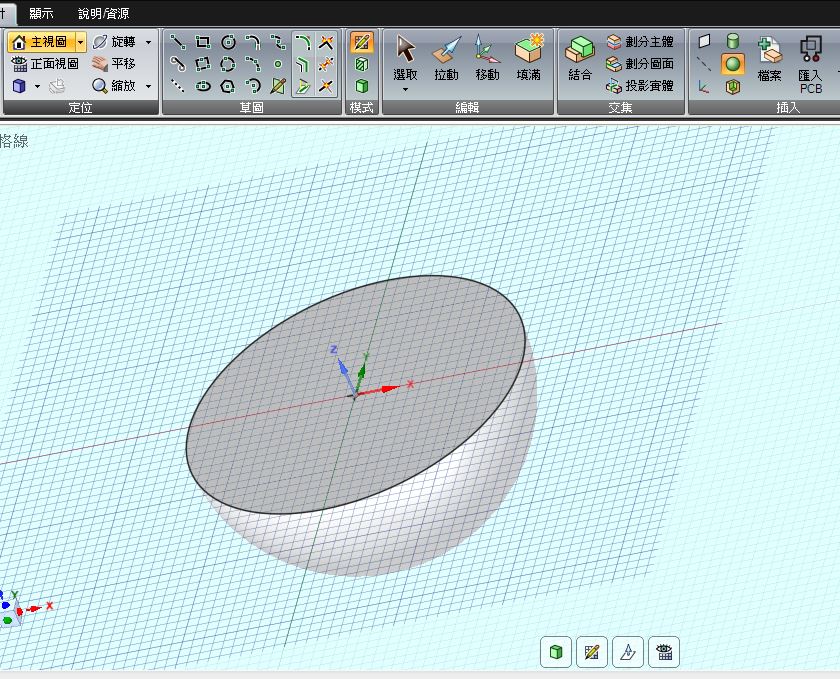

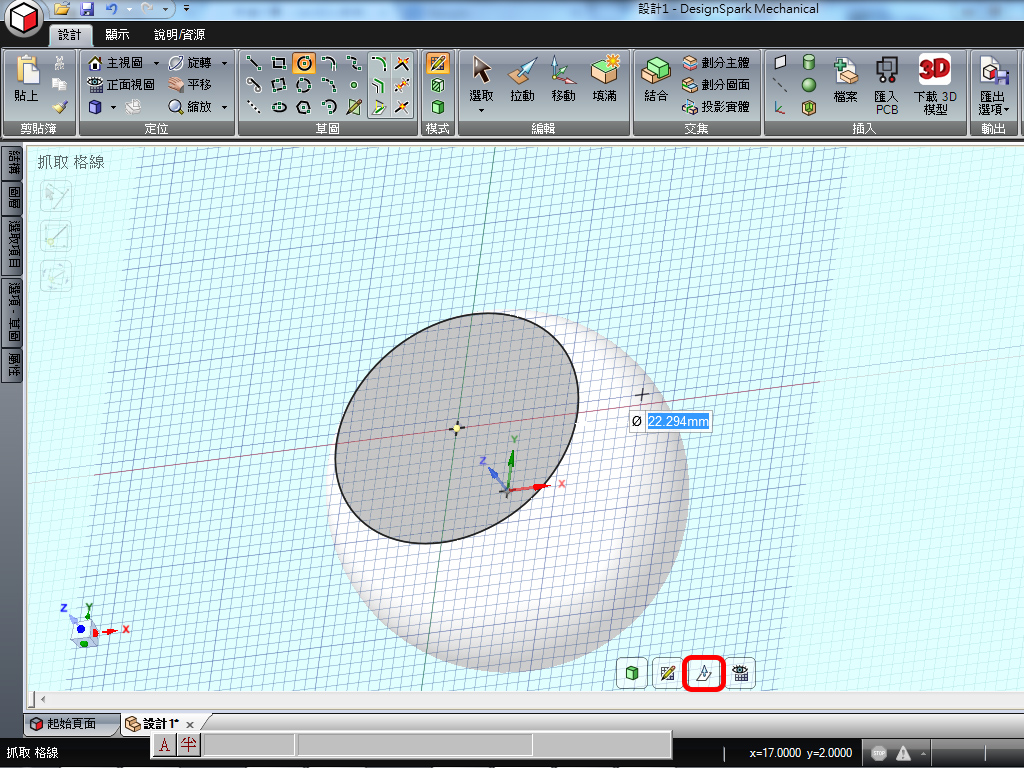

STEP2：建立圓形。點擊移動格線，將格線往上拉後，在平面上建立一圓形。

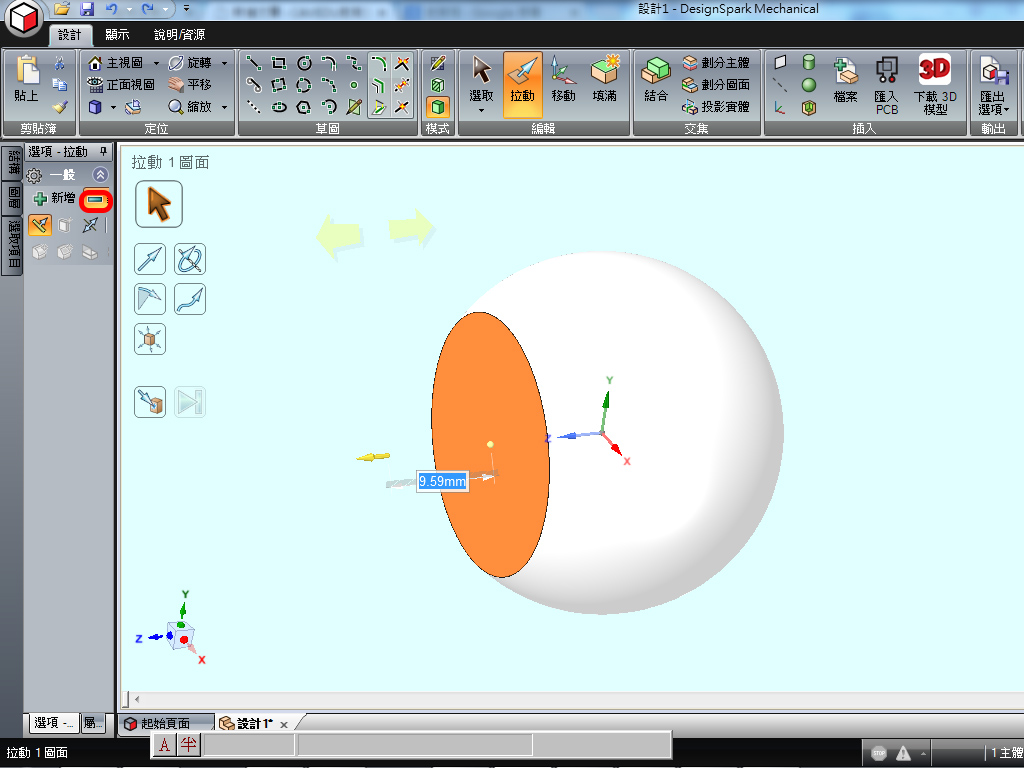

STEP3：剪去不必要的物體。點擊圓形表面，選擇剪下，按住滑鼠左鍵拖曳。

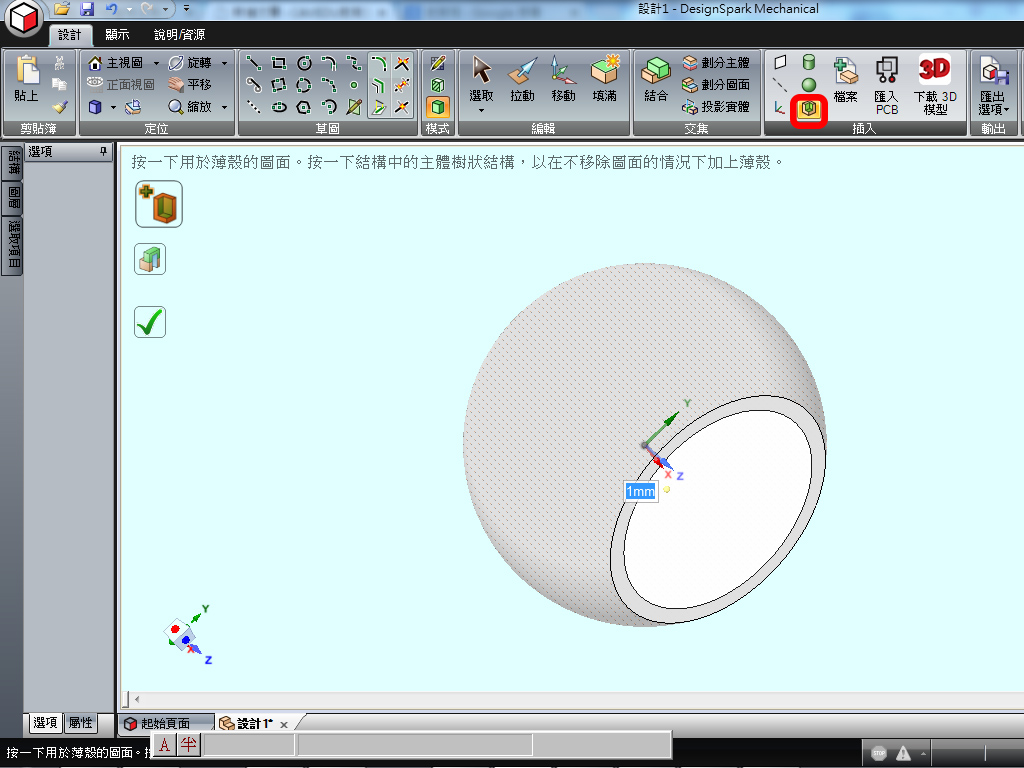

STEP4：薄殼。點選移除的平面，選擇插入->薄殼，輸入殼的厚度。

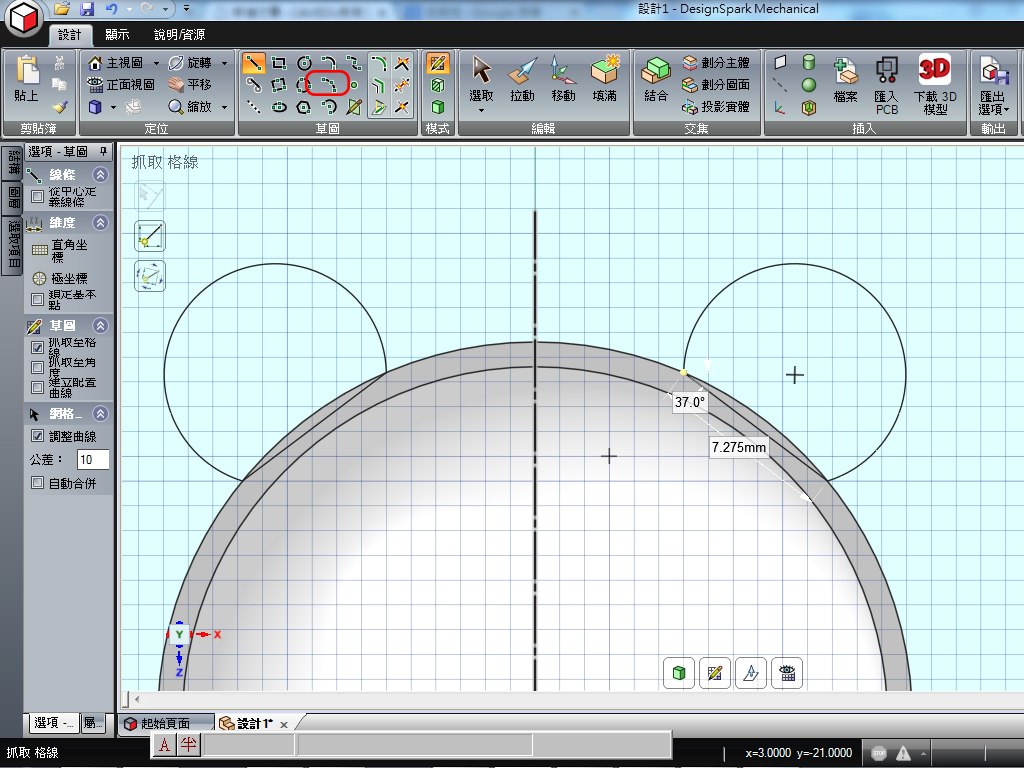

STEP5：建立熊耳。在熊頭中心建構直線後，點擊右鍵建立鏡像線，在一邊使用三點弧線畫出半圓後，用線條連接起來。您可以發現，使用鏡像線後，另一邊的熊耳會自動建立。

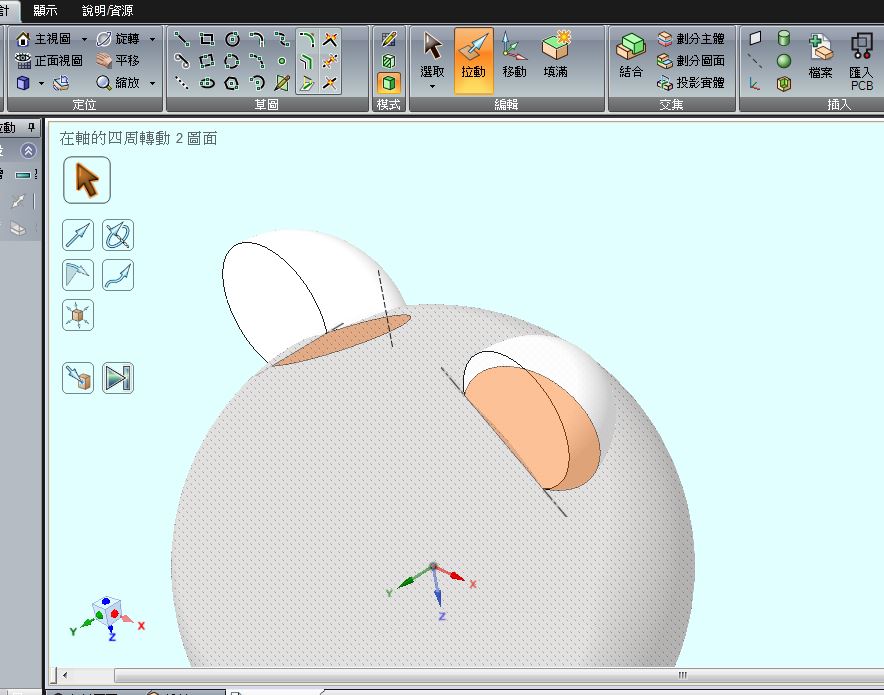

STEP6：繞軸旋轉。點擊熊耳平面，選擇拉動，點選直線軸後，向下拉動，由於還是處於鏡像線的狀態，所以另一邊會自動成形，或者您也可以按住ctrl鍵點選二個平面後，再進行拉動。

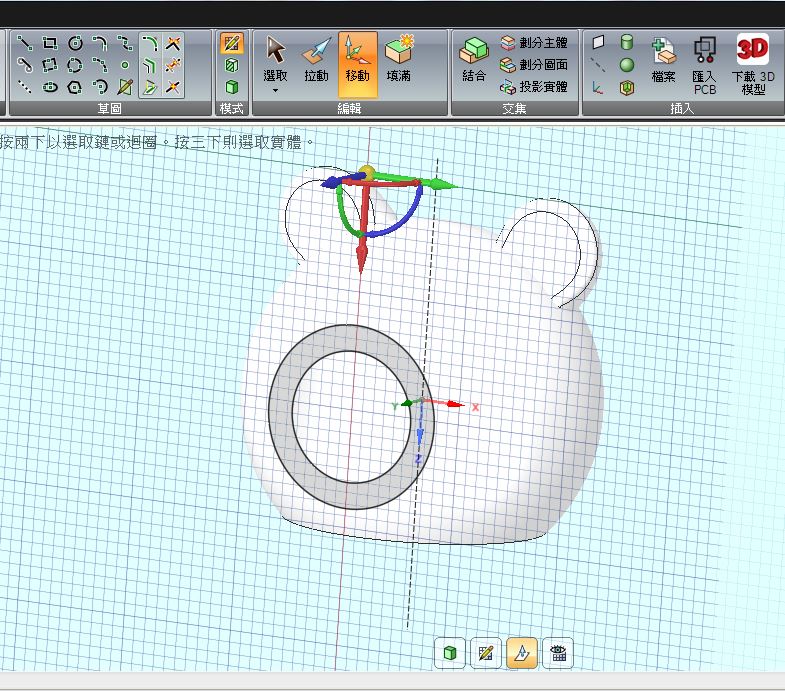

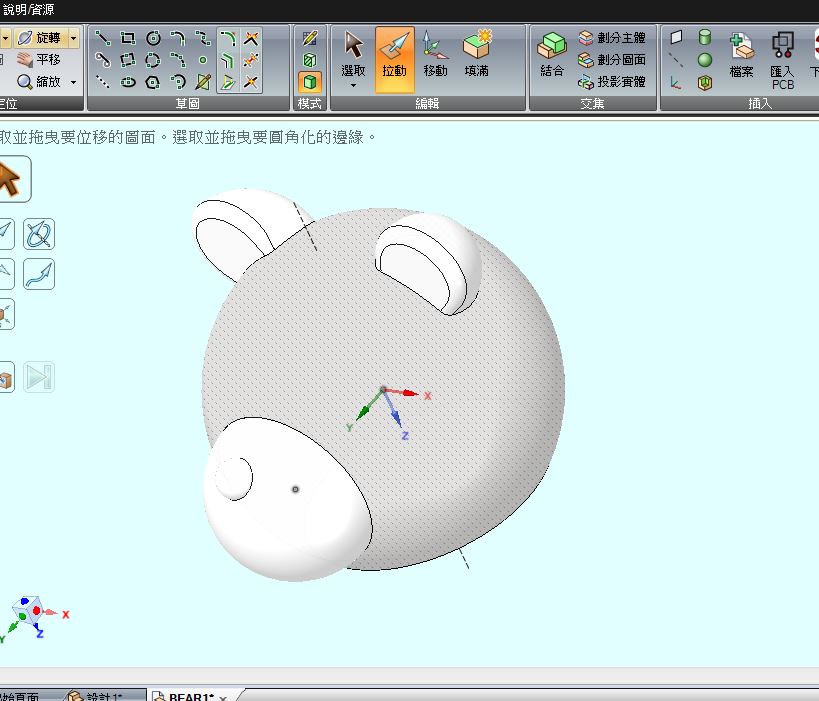

STEP7：建立熊嘴、熊鼻。在熊頭的前端繪製圓形草圖，並同樣使用繞軸旋轉的方式建立熊嘴熊鼻。

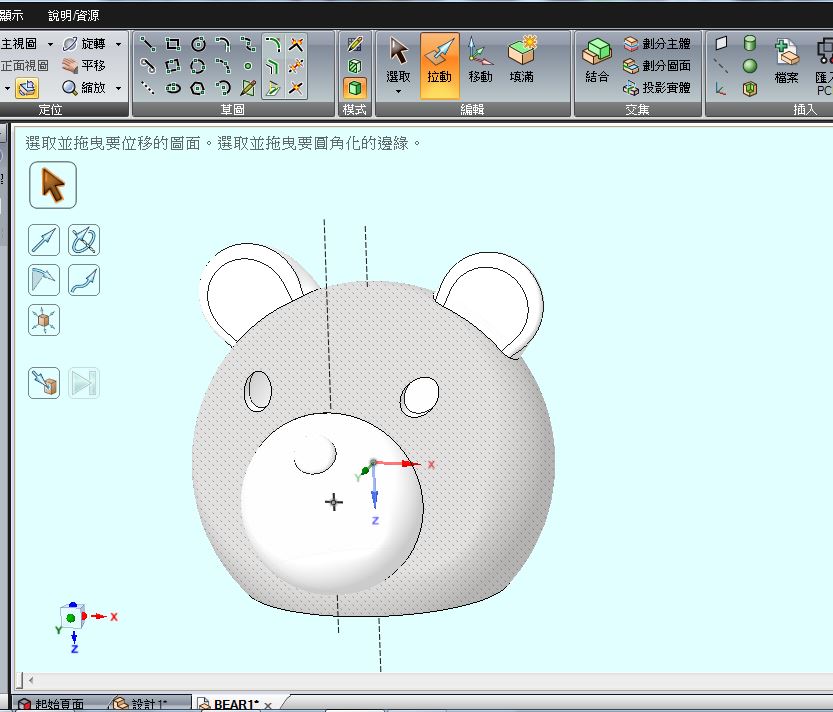

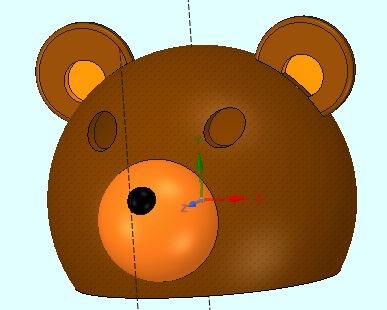

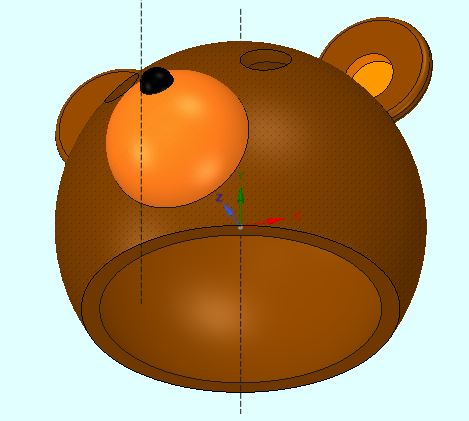

STEP8：挖空眼睛。在正面視圖中，以鏡像線建立二個圓形平面，並使用拉動中的剪下功能，挖出二個眼睛。這樣，我們的熊頭燈罩即完成囉!
STEP1：在草圖上建立一球體。選擇插入->球體。
STEP2：建立圓形。點擊移動格線，將格線往上拉後，在平面上建立一圓形。
STEP3：剪去不必要的物體。點擊圓形表面，選擇剪下，按住滑鼠左鍵拖曳。
STEP4：薄殼。點選移除的平面，選擇插入->薄殼，輸入殼的厚度。
STEP5：建立熊耳。在熊頭中心建構直線後，點擊右鍵建立鏡像線，在一邊使用三點弧線畫出半圓後，用線條連接起來。您可以發現，使用鏡像線後，另一邊的熊耳會自動建立。
STEP6：繞軸旋轉。點擊熊耳平面，選擇拉動，點選直線軸後，向下拉動，由於還是處於鏡像線的狀態，所以另一邊會自動成形，或者您也可以按住ctrl鍵點選二個平面後，再進行拉動。
STEP7：建立熊嘴、熊鼻。在熊頭的前端繪製圓形草圖，並同樣使用繞軸旋轉的方式建立熊嘴熊鼻。
STEP8：挖空眼睛。在正面視圖中，以鏡像線建立二個圓形平面，並使用拉動中的剪下功能，挖出二個眼睛。這樣，我們的熊頭燈罩即完成囉!
