使用 DesignSpark PCB 自行設計電路板
颱風假隔天，CAVEDU 實習生齊聚一堂，學習如何使用 DesignSpark PCB 自行設計電路板。在使用 Arduino 製作各式專題之後，是否覺得 麵包板上的元件鬆垮垮且太佔空間嗎？這時候進階玩家就會想要根據自己的需求來做一片小而美的電路板來用於某個專題了。繪製電路板的軟體種類繁多，免費的話主要有 EAGLE 與 DesignSpark PCB 等。大致上來說就是在板子上配置好孔位之後，再佈線就可以了。說是這麼說，軟體會告訴您哪邊發生干涉以及線路未導通等等問題，也是要花一段時間才能上手喔！
有這樣的想法，但不知從何下手嗎？請按照本文中的投影片來操作就可以學會了，當然您如果真的想要做一片出來的話，需要購買一些設備（例如顯影機與蝕刻機等），也請注意蝕刻劑含強酸與重金屬，操作時請務必處於通風良好且有妥善之回收設備，不可以亂倒廢水！
參考資料：
請參考本日教學投影片
[slideshare id=50419538&doc=designsparkpcb20150711-150711155759-lva1-app6892]
接下來是實作過程。如果您想要自己玩玩看，可以來 CAVEDU 喔。也歡迎學校找我們去辦研習，合格者會頒發 RS Components 原廠訓練證書。 大致的步驟如下：
氣泡蝕刻機，開始洗電路板囉[/caption]
洗洗洗~
把電路板用酒精擦乾淨就完工了
按下按鈕，LED 就可以亮起來啦，真是感動呢 （純電路沒有使用 Arduino 來寫程式喔）
接下來是實作過程。如果您想要自己玩玩看，可以來 CAVEDU 喔。也歡迎學校找我們去辦研習，合格者會頒發 RS Components 原廠訓練證書。 大致的步驟如下：
- 繪製電路圖
- 使用投影紙列印出來
- 曝光，使用曝光機

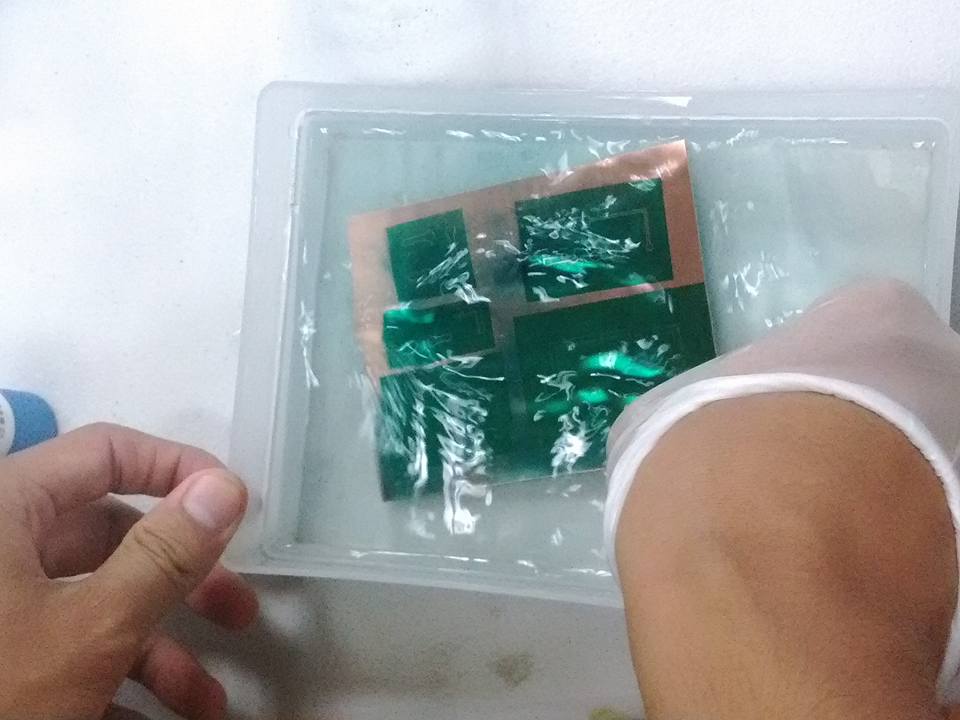

- 顯影，需有顯影劑
- 放入氣泡蝕刻機來蝕刻
- 完工啦

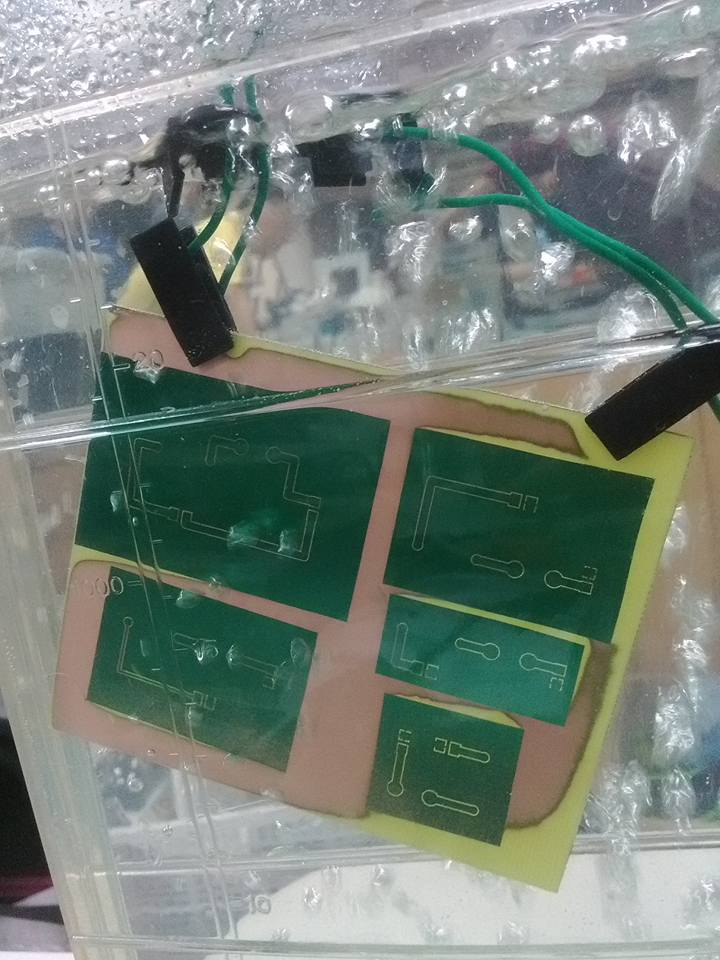

氣泡蝕刻機，開始洗電路板囉[/caption]
洗洗洗~

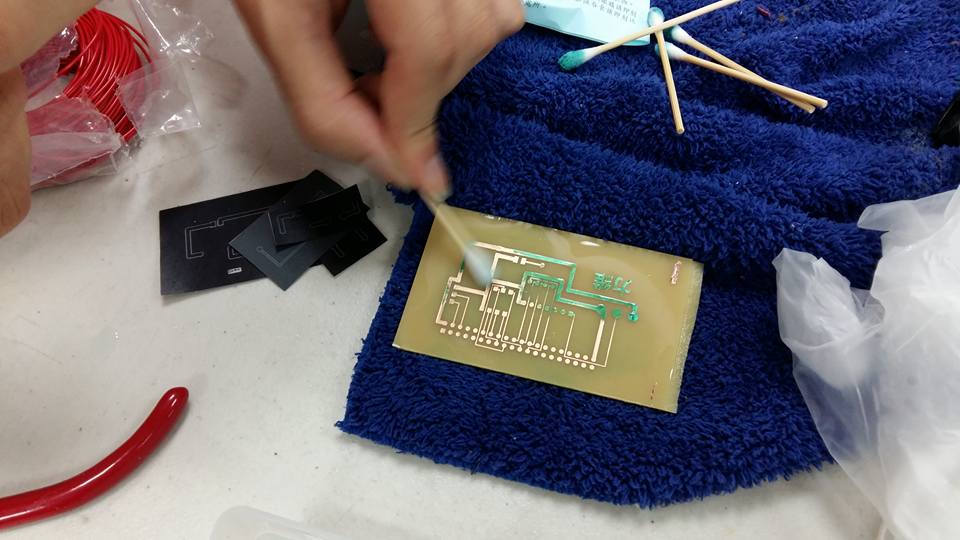

把電路板用酒精擦乾淨就完工了

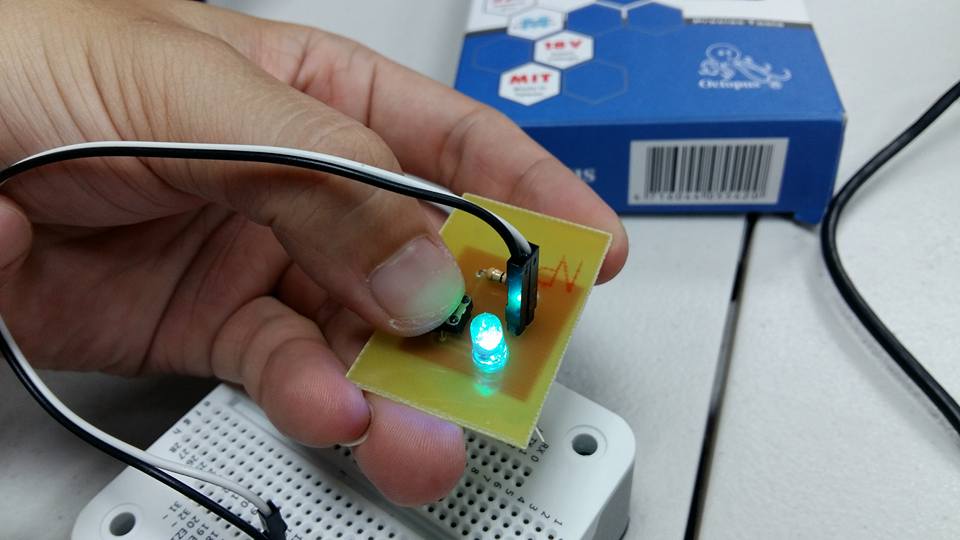

按下按鈕，LED 就可以亮起來啦，真是感動呢 （純電路沒有使用 Arduino 來寫程式喔）
