［3D繪圖］2017雞年小雞嗶嗶風鈴＜下篇＞ for DesignSpark Mechanical 2.0
上次將小雞的主要樣子畫了出來，這次畫翅膀的部分會比較難，所以新增了下篇專門做繪製翅膀的教學，請各位耐心並用心的看喔!
翅膀雖然難畫，可是雞不能沒有翅膀，為了怕有人不喜歡自己用紙做的翅膀，我們接下來就來畫吧。
Step6.翅膀

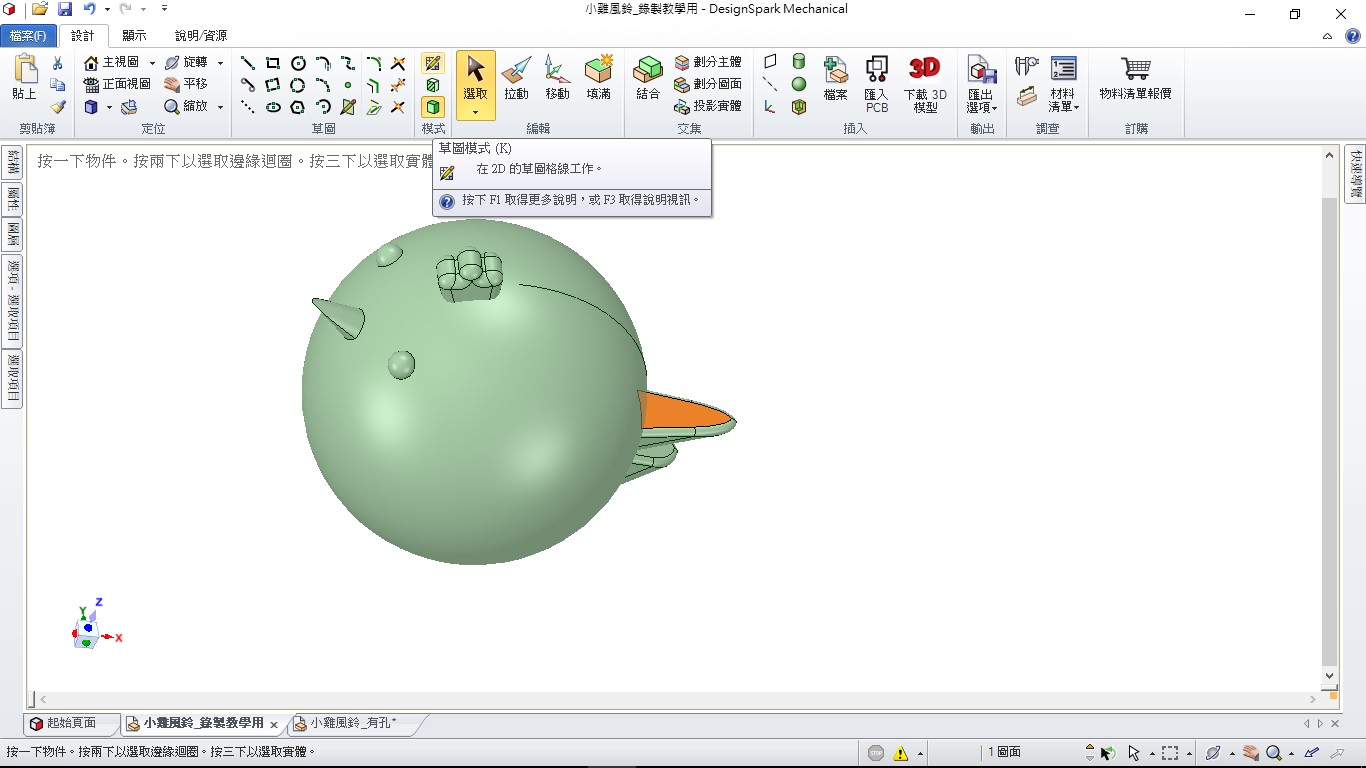

再次利用尾巴繪製參考輔助線。

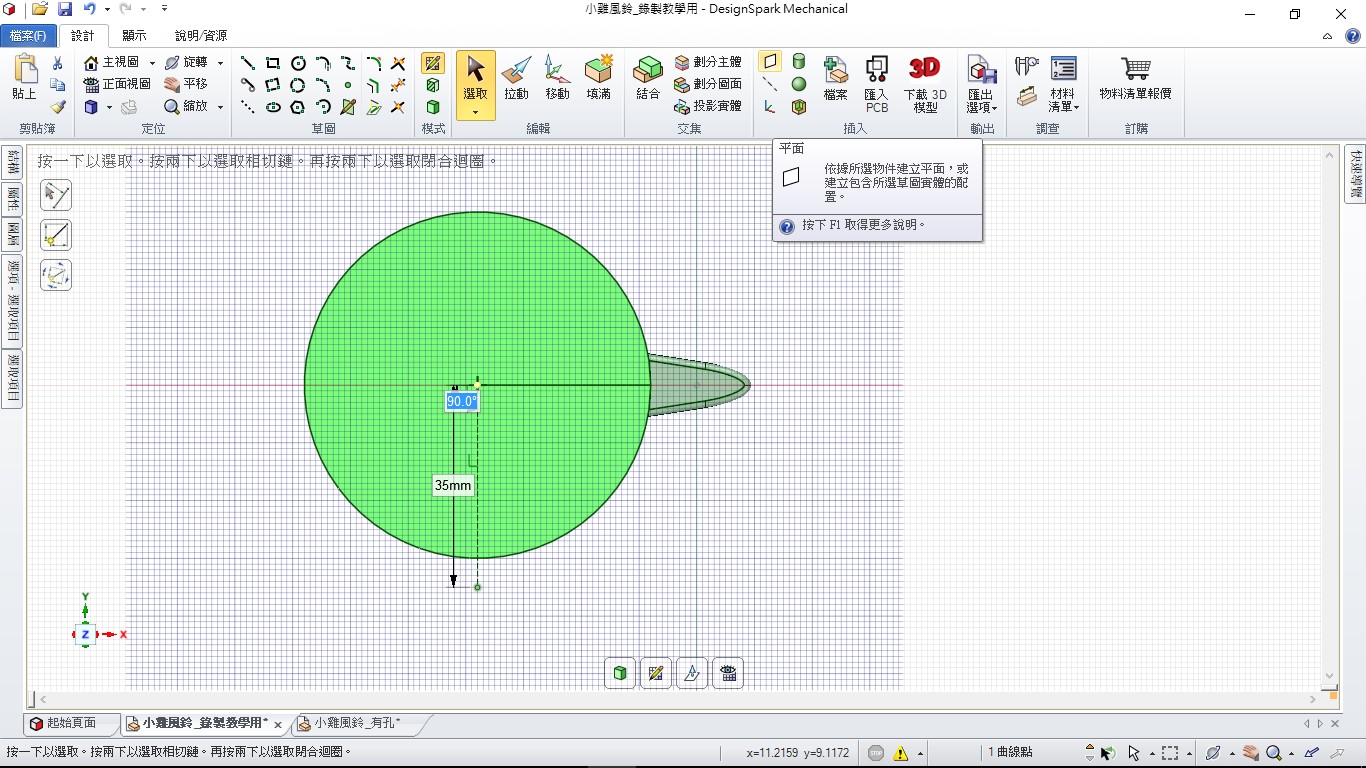

畫出想要的距離定位。

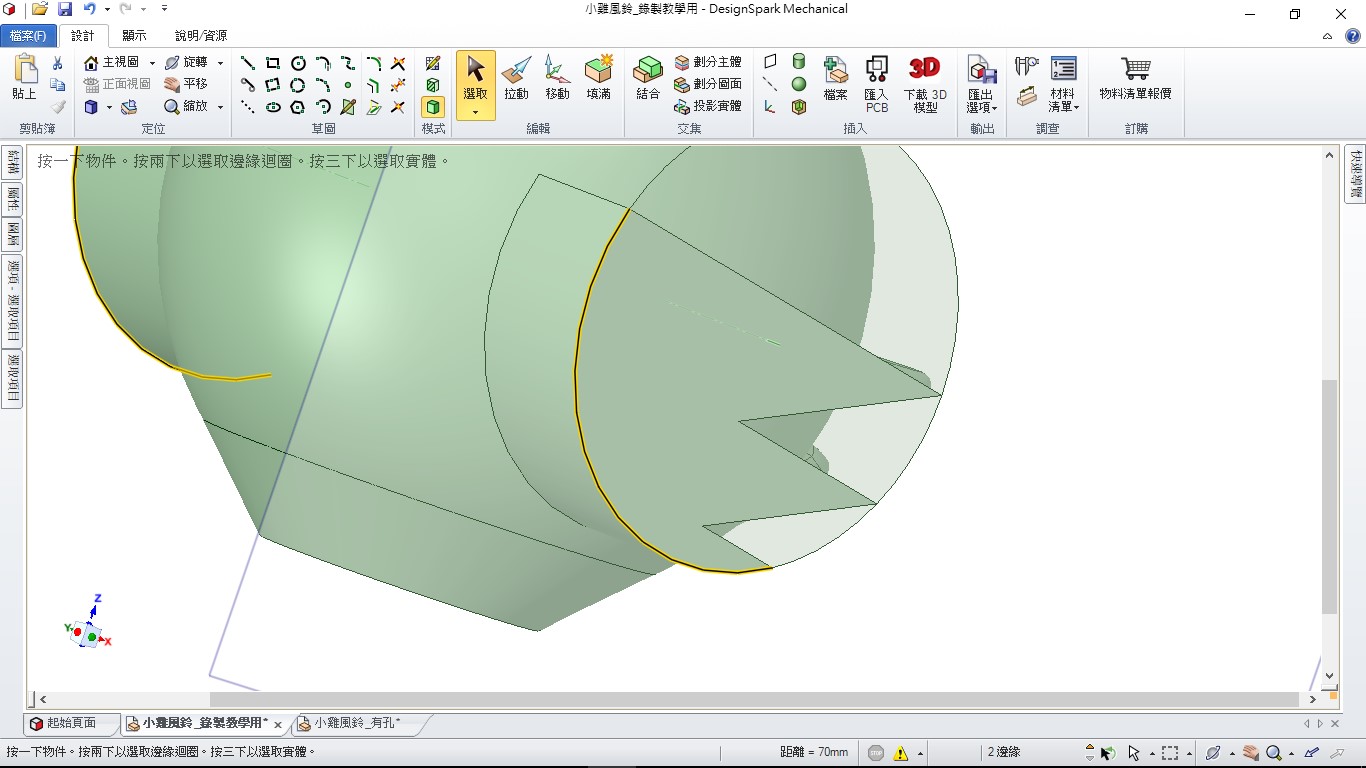

選取端點及利用平面指令完成平面建立。

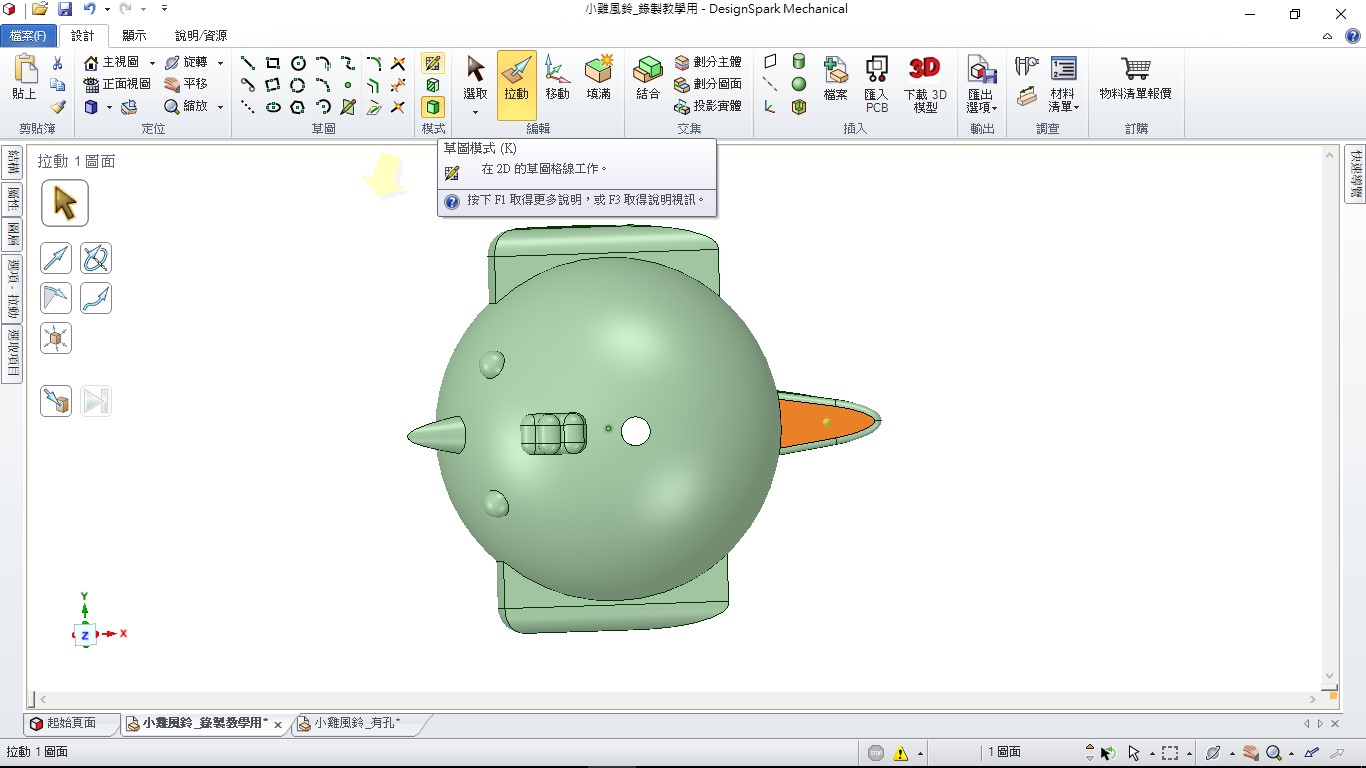

在建立好的平面上畫出翅膀外框。
用直線畫出想要的形狀並封閉圖形。

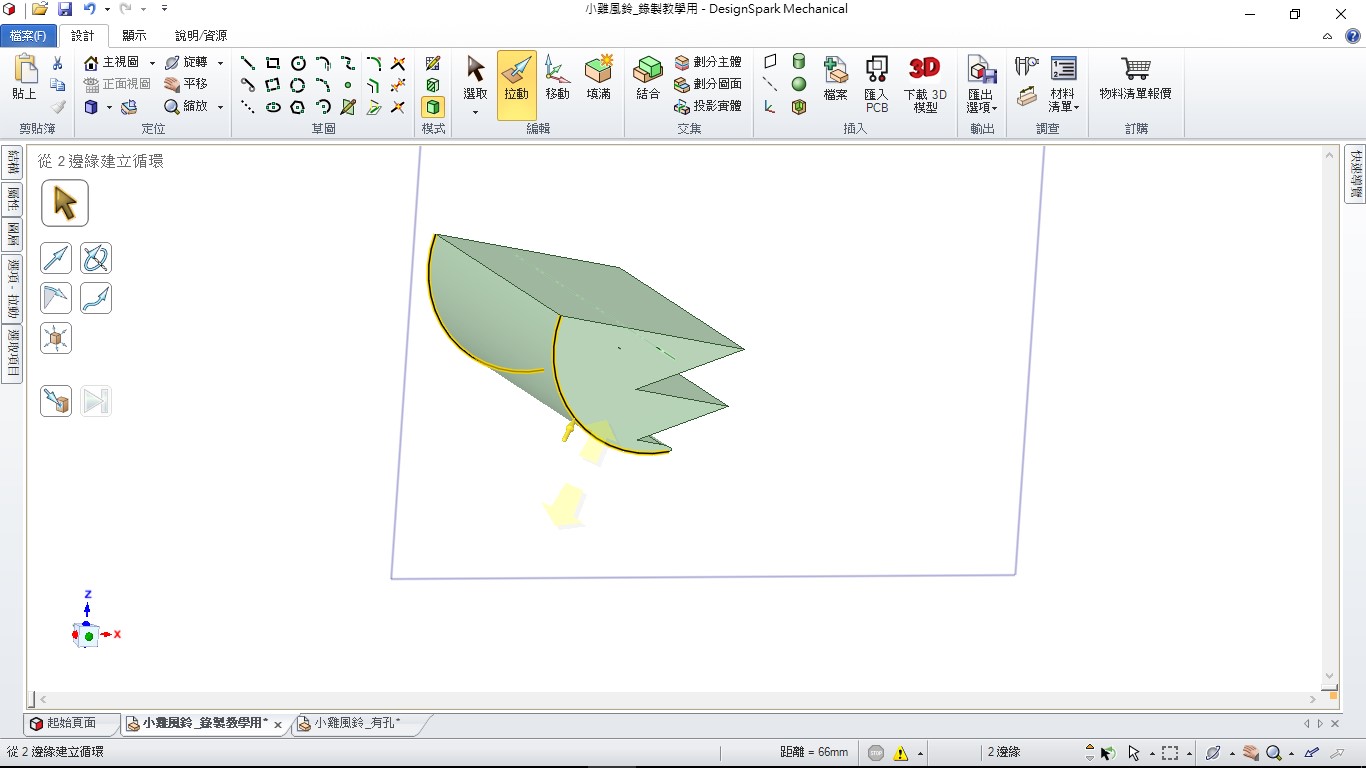

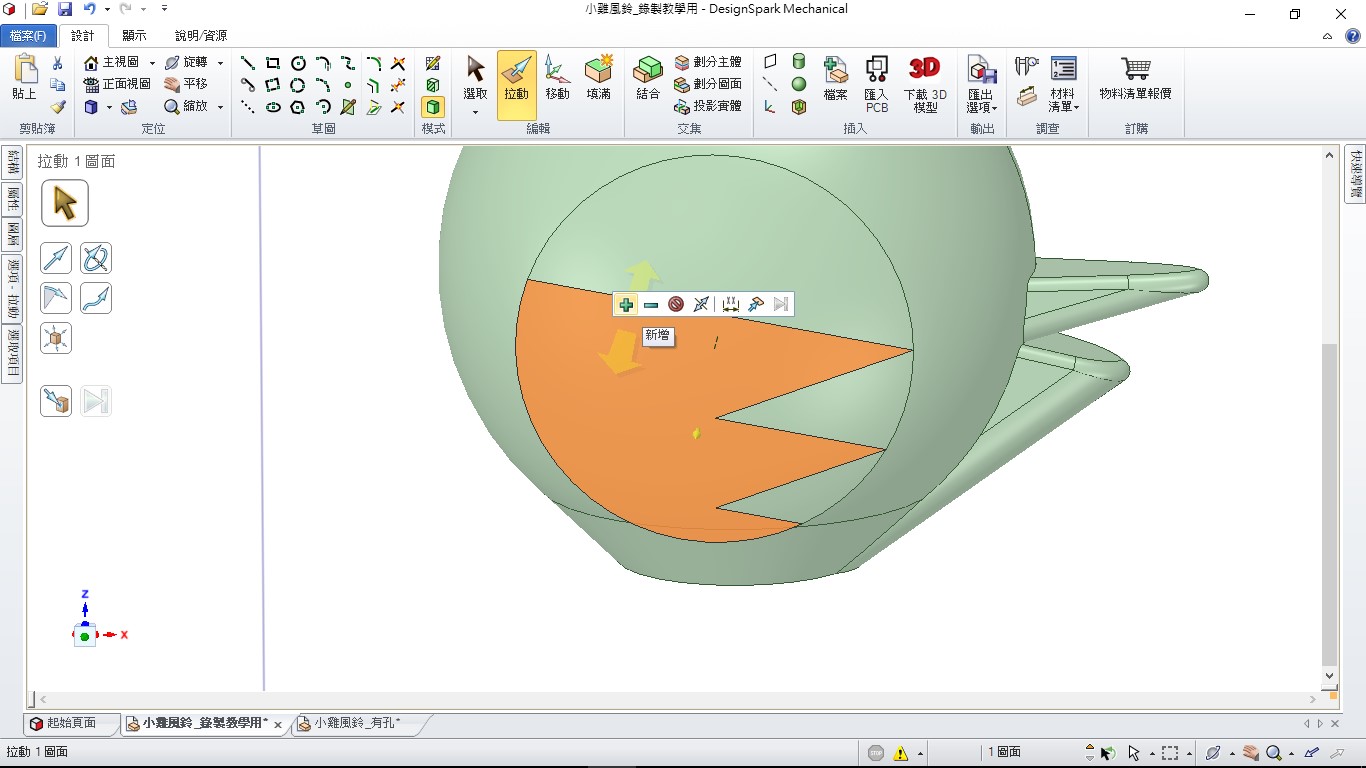

選擇所要的區域後準備拉出實體。

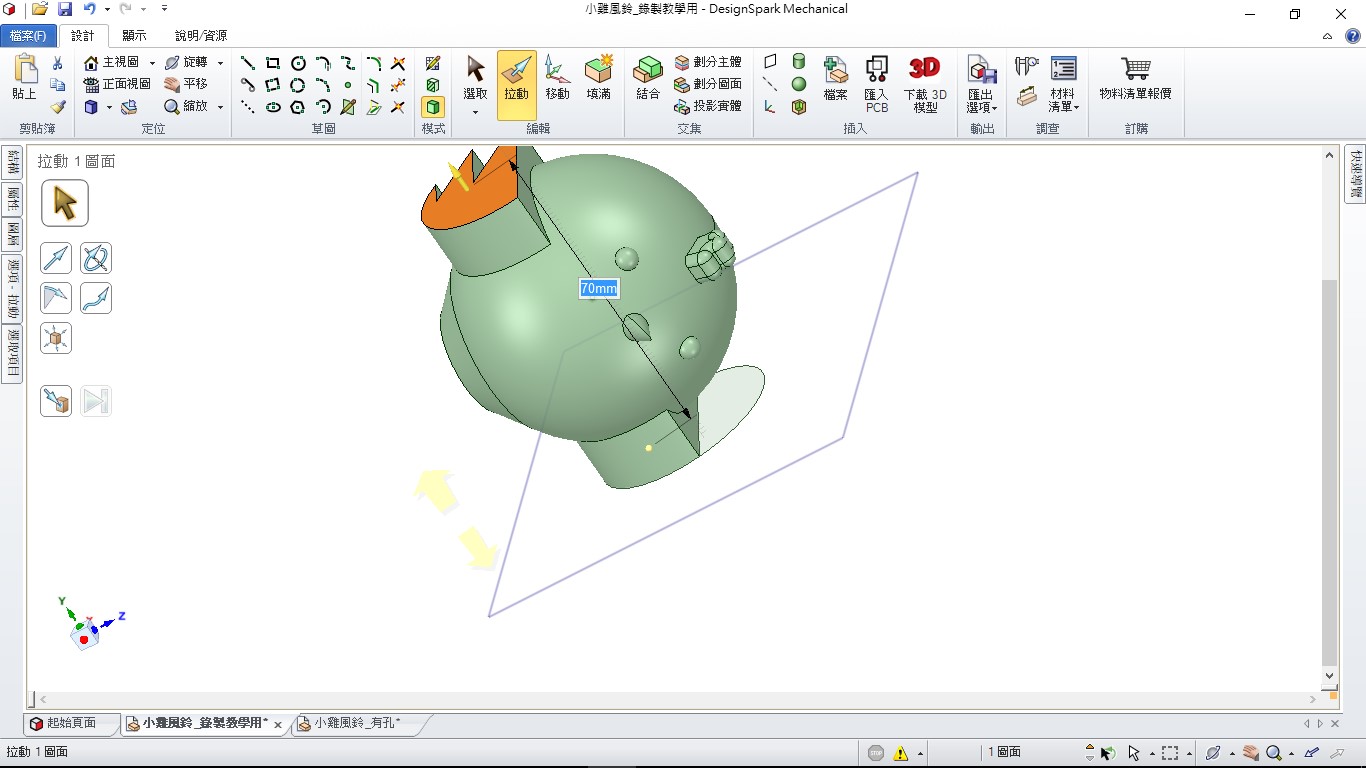

以剛剛偏移距離的兩倍長度拉出實體。

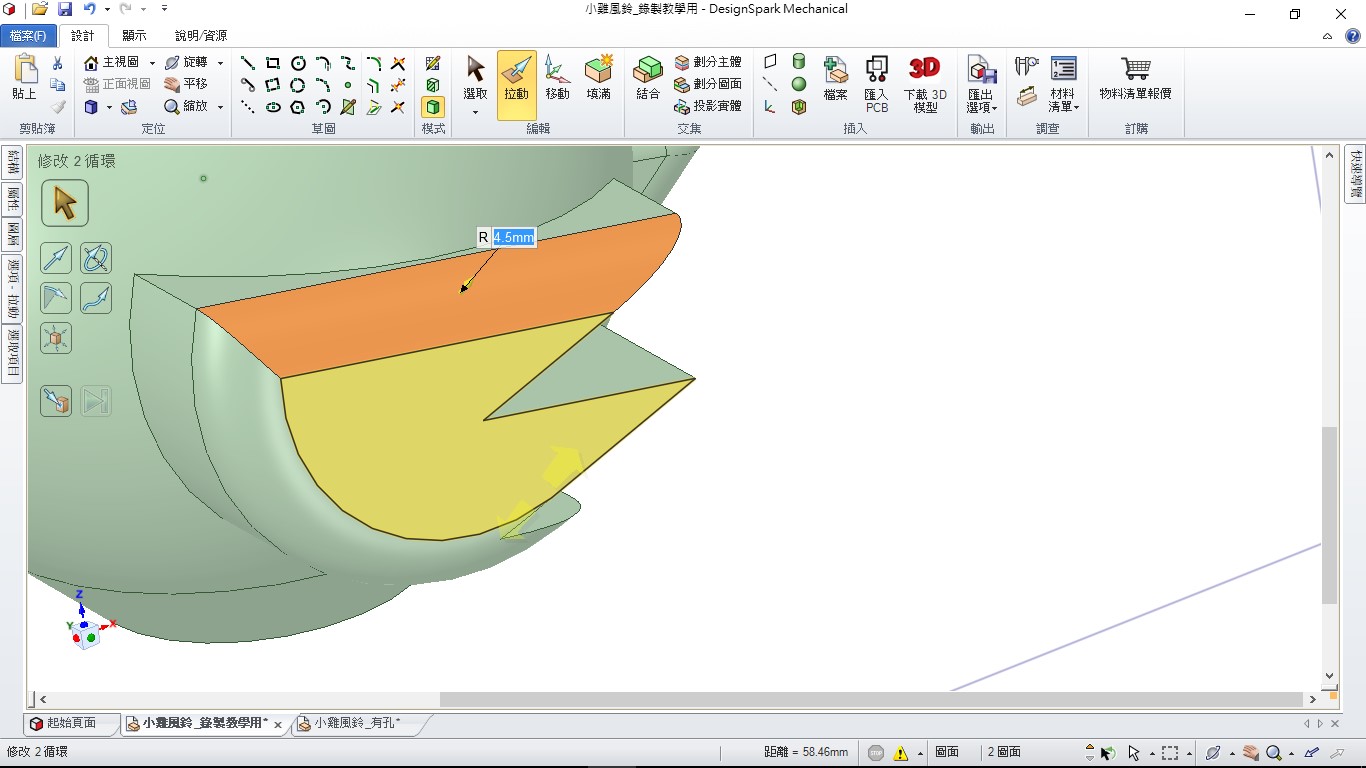

選擇翅膀周圍準備圓角。

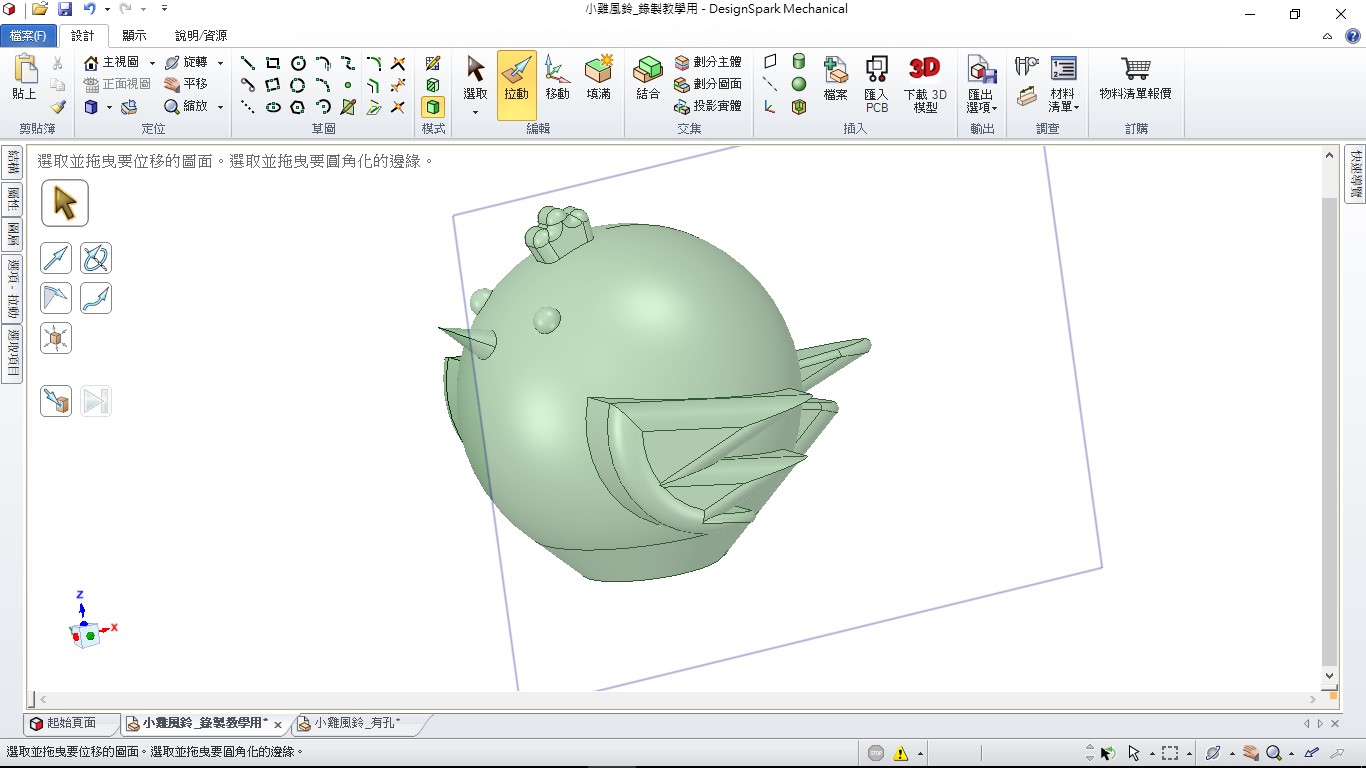

拉出想要的外型。
因外型限制，有些較大圓角尺寸可能無法建立，依喜好縮小即可。

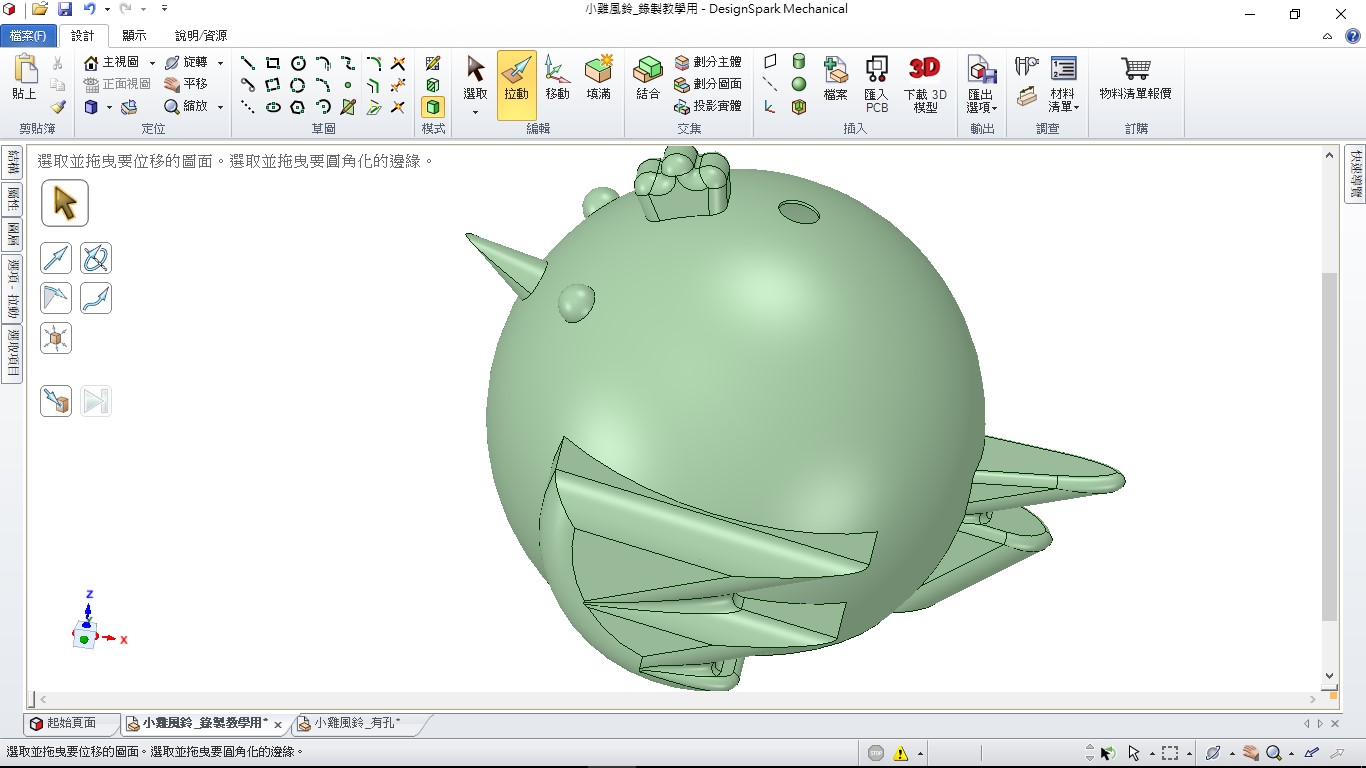

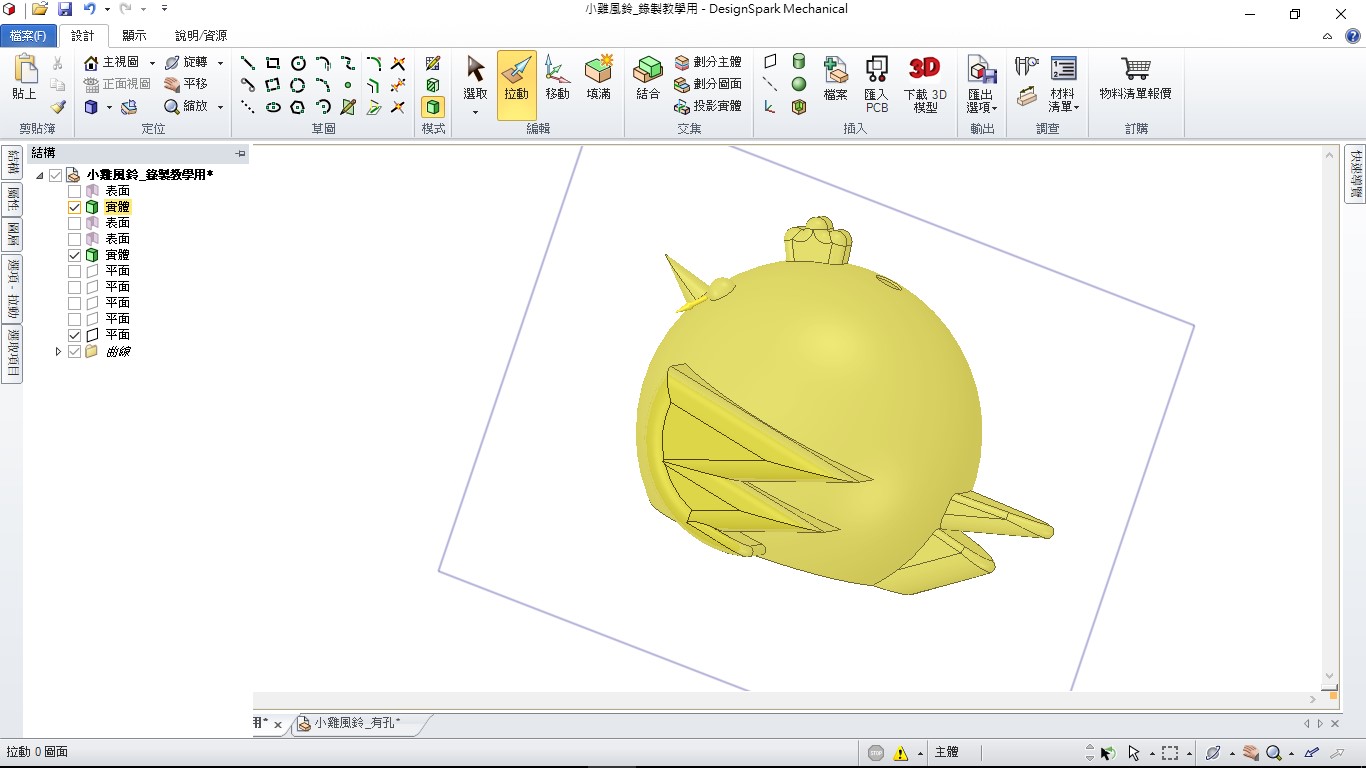

完成翅膀圓角外型。
這樣的小雞已經完成，可是這是實心的，若想要完成風鈴似乎來要做一些改變。
Step7. 改造成風鈴

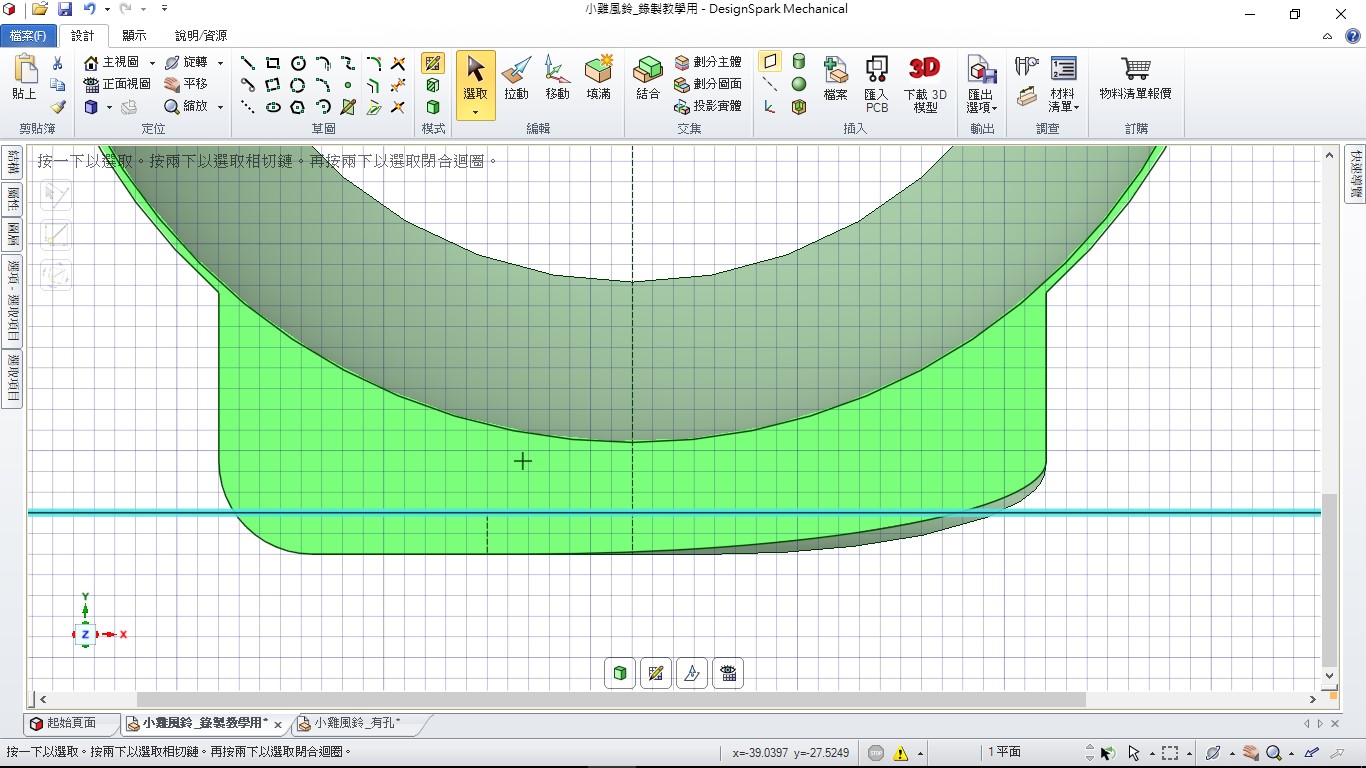

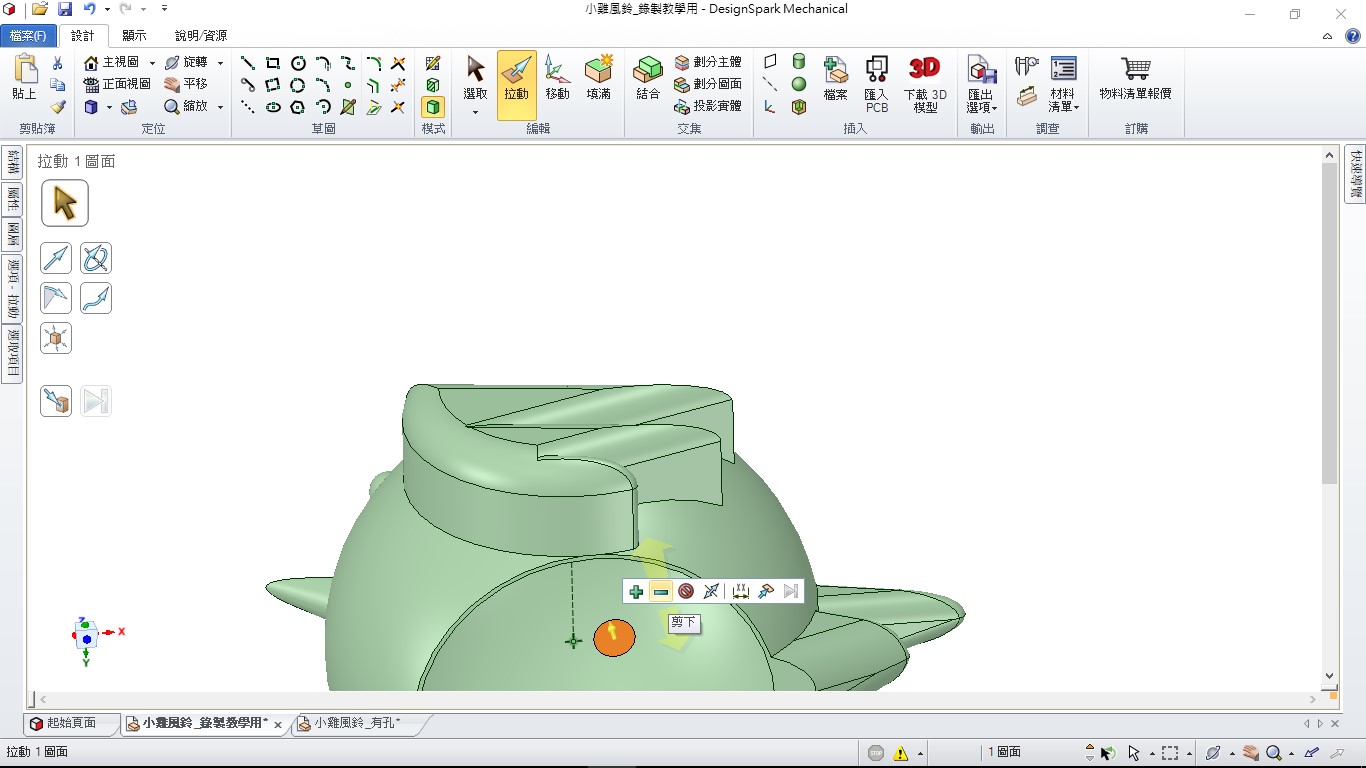

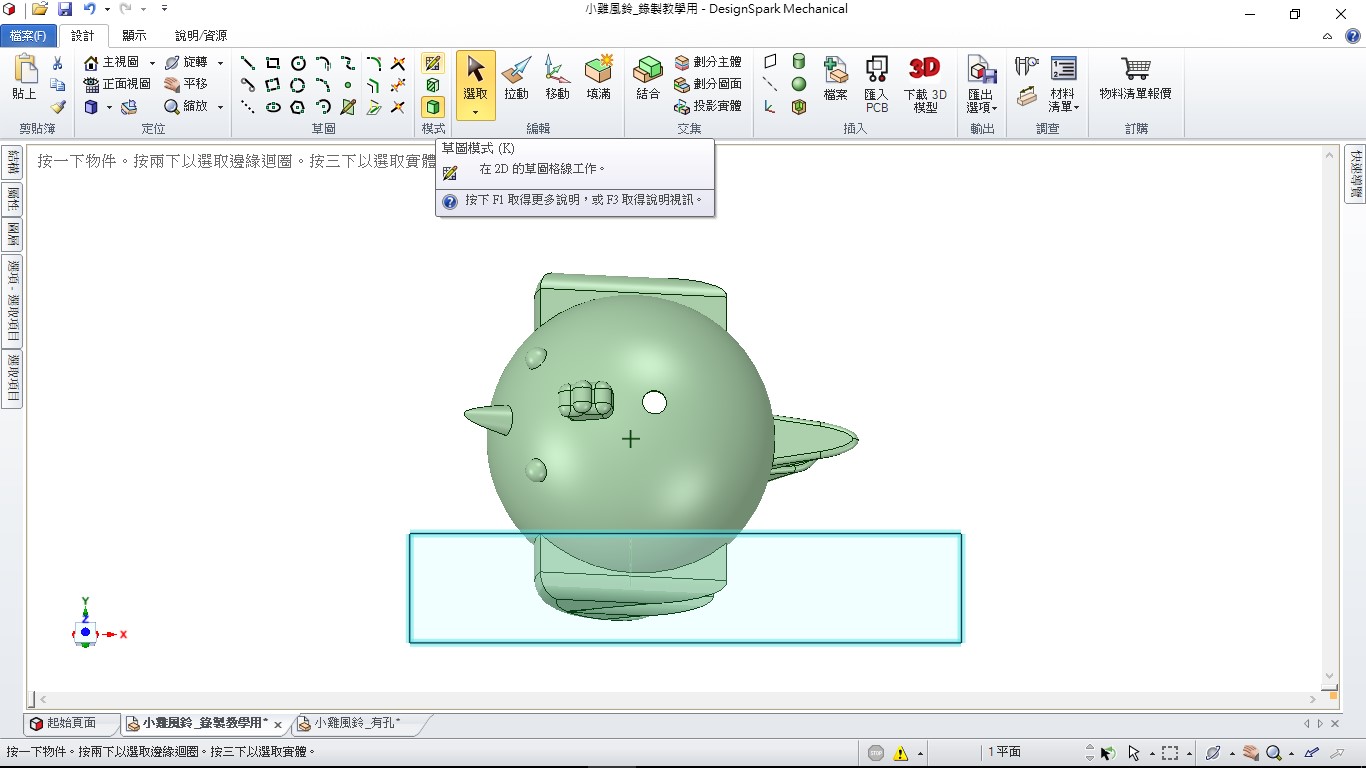

點選下方平面，準備縮回部分尺寸以完成風鈴下方開口。

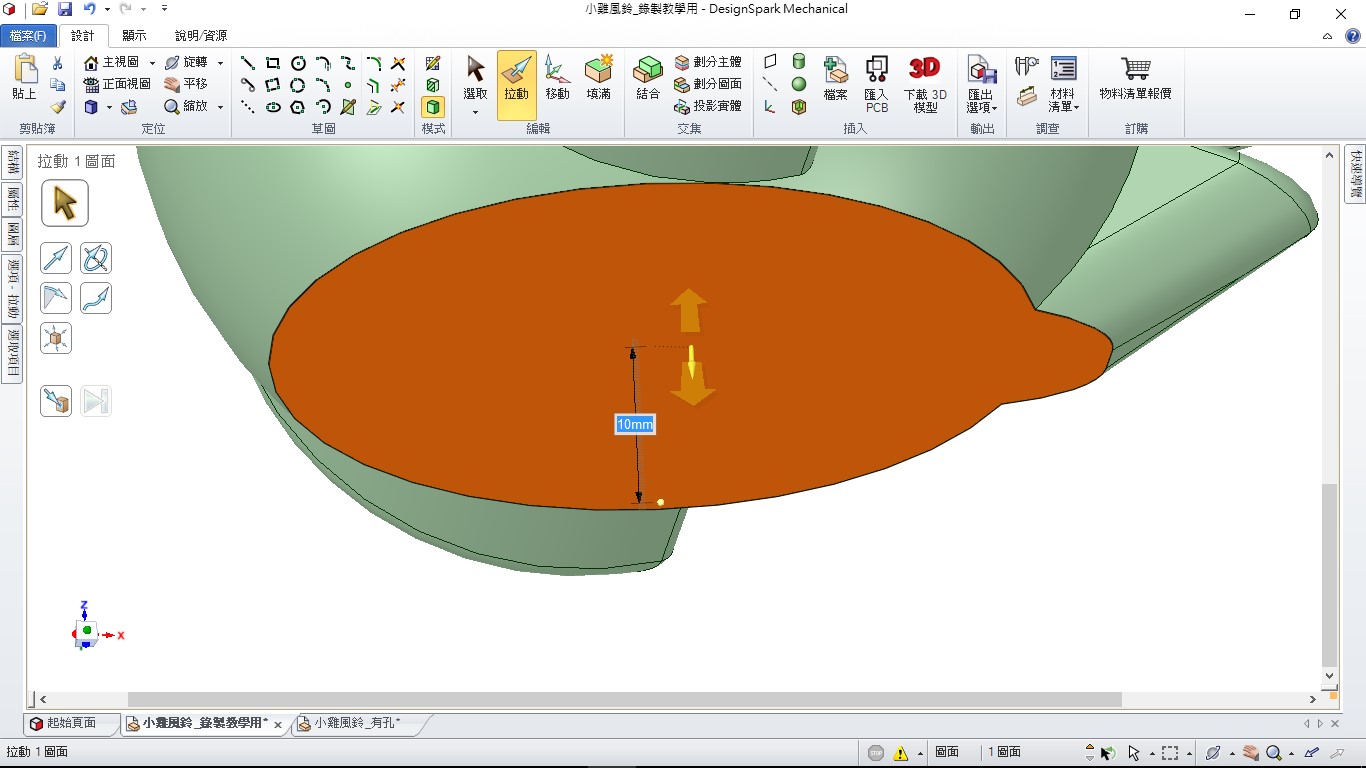

依喜好縮回部分高度完成開口雛形。

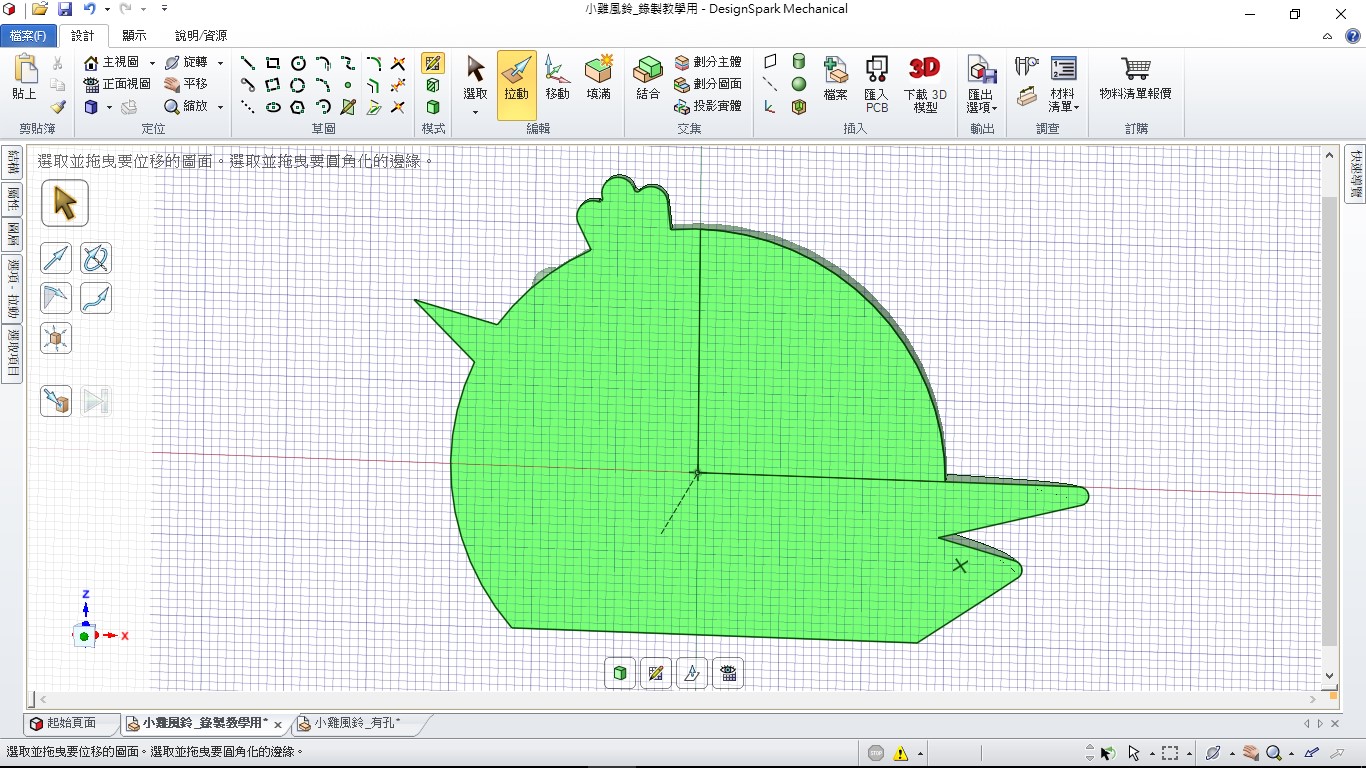

再次回到起始作圖平面。

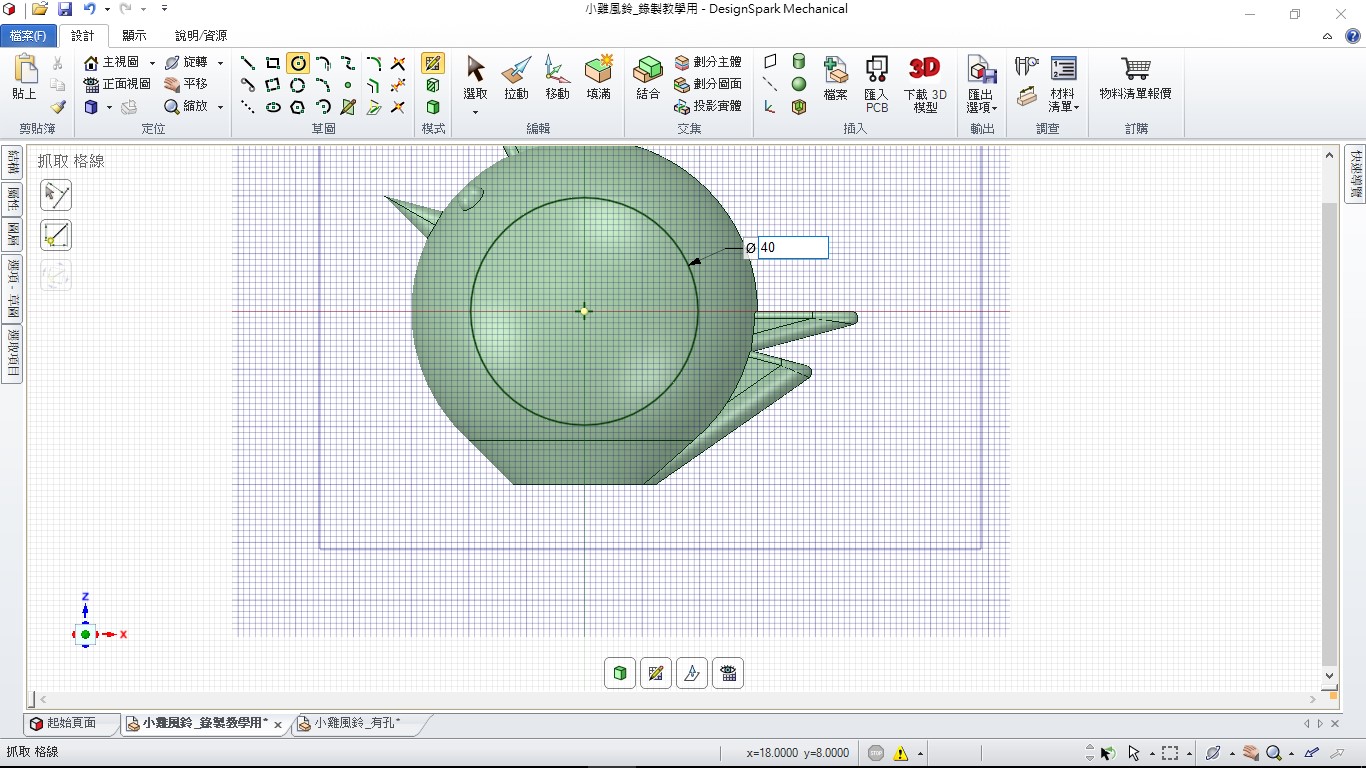

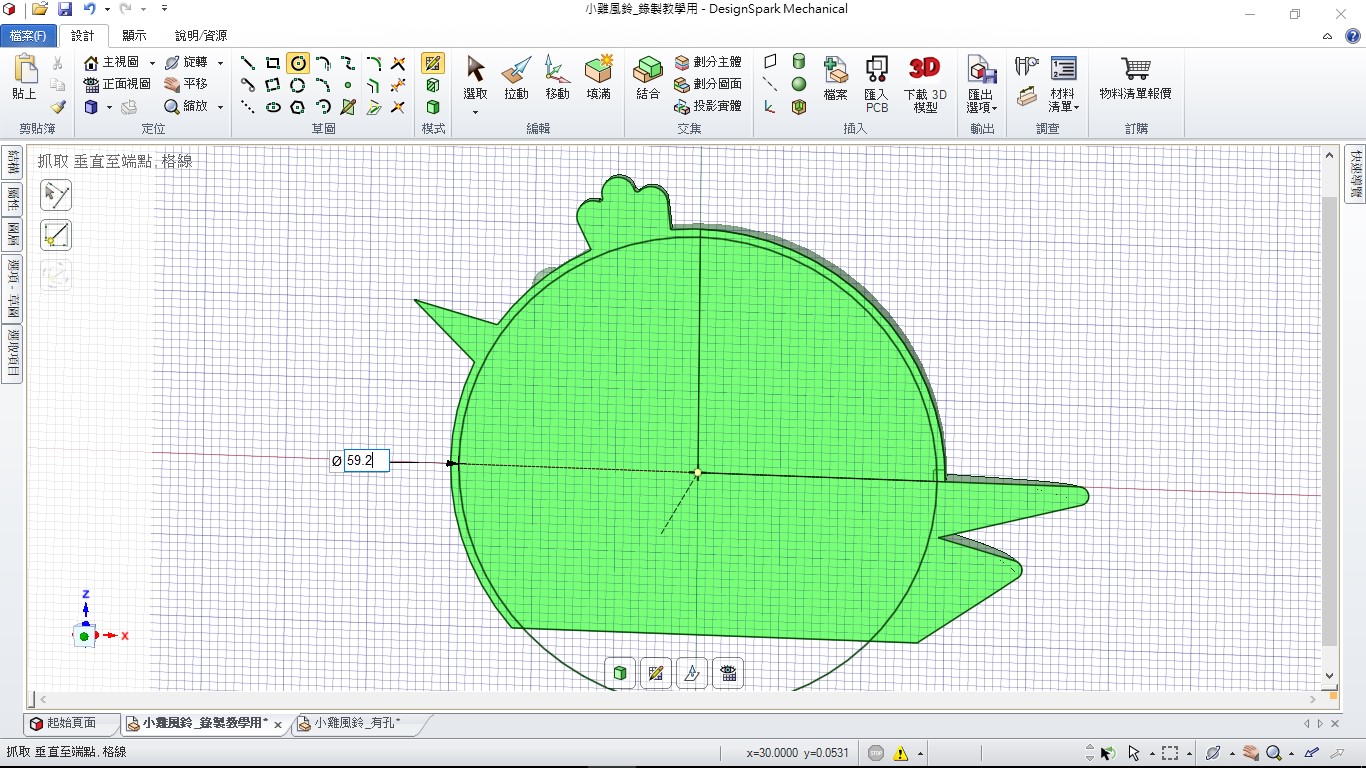

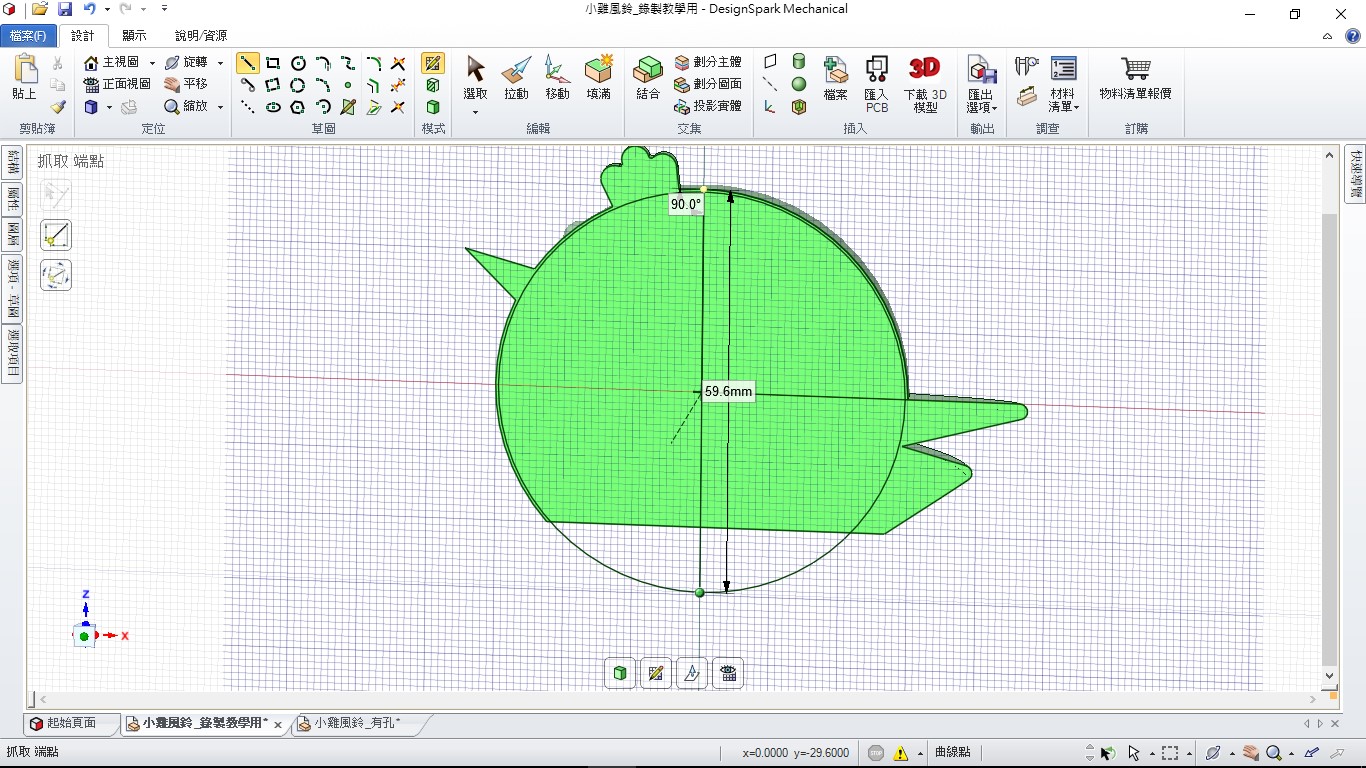

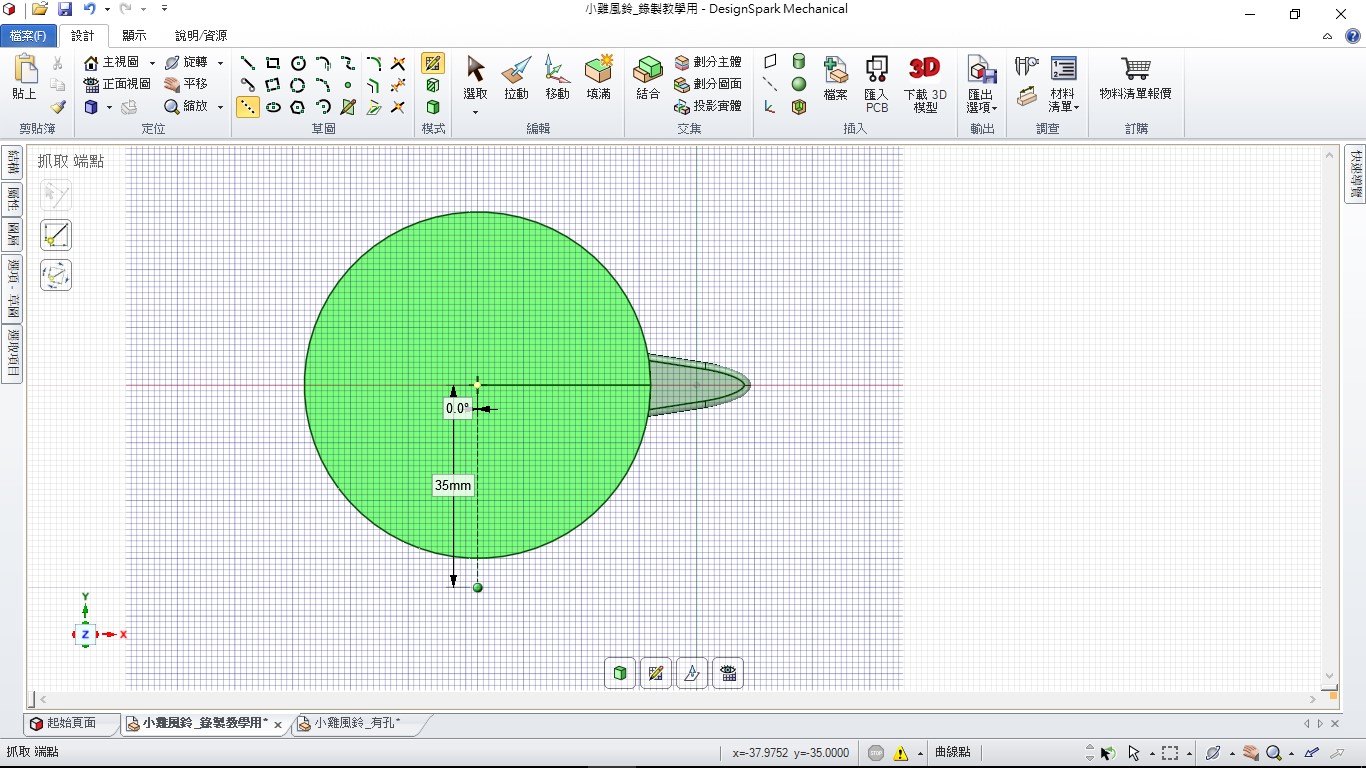

畫出個與身體同圓心，直徑59.2的圓。

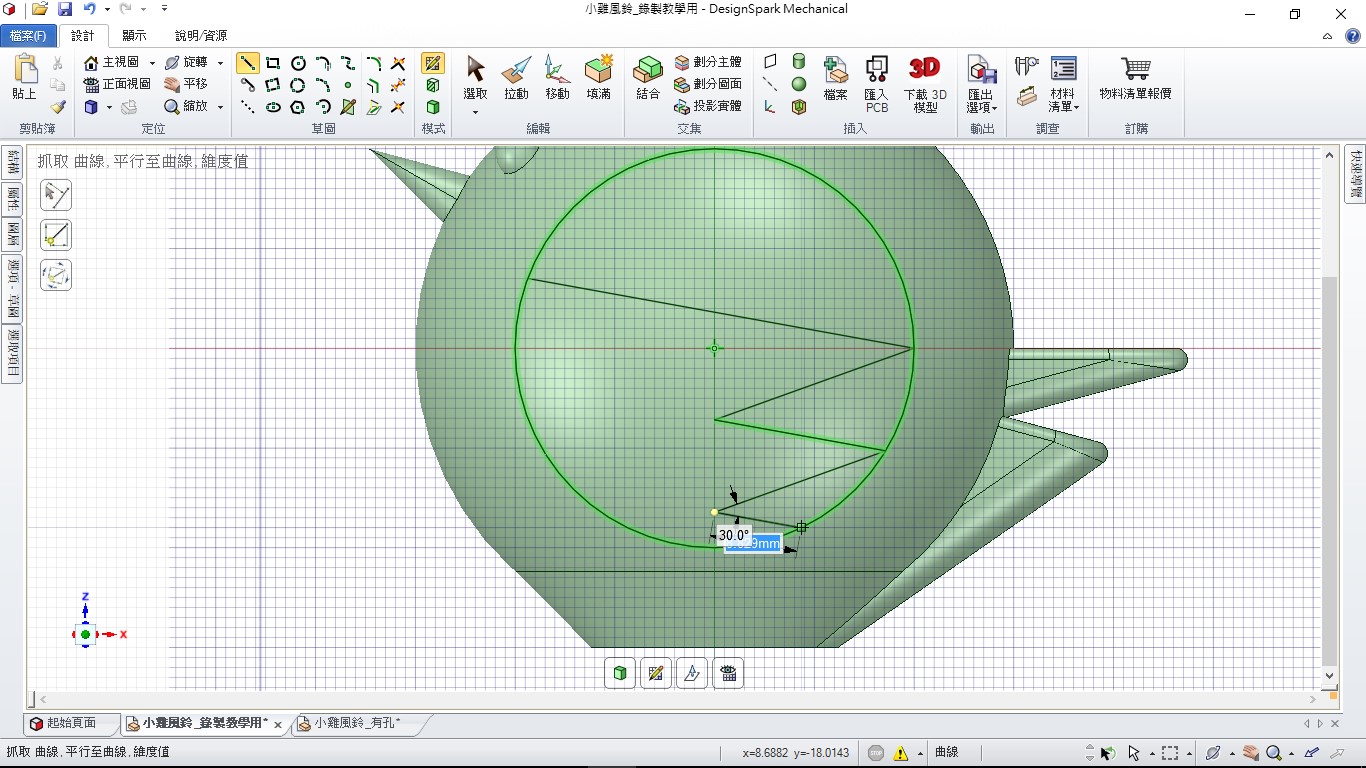

畫一垂直通過圓心的直徑切成半圓。

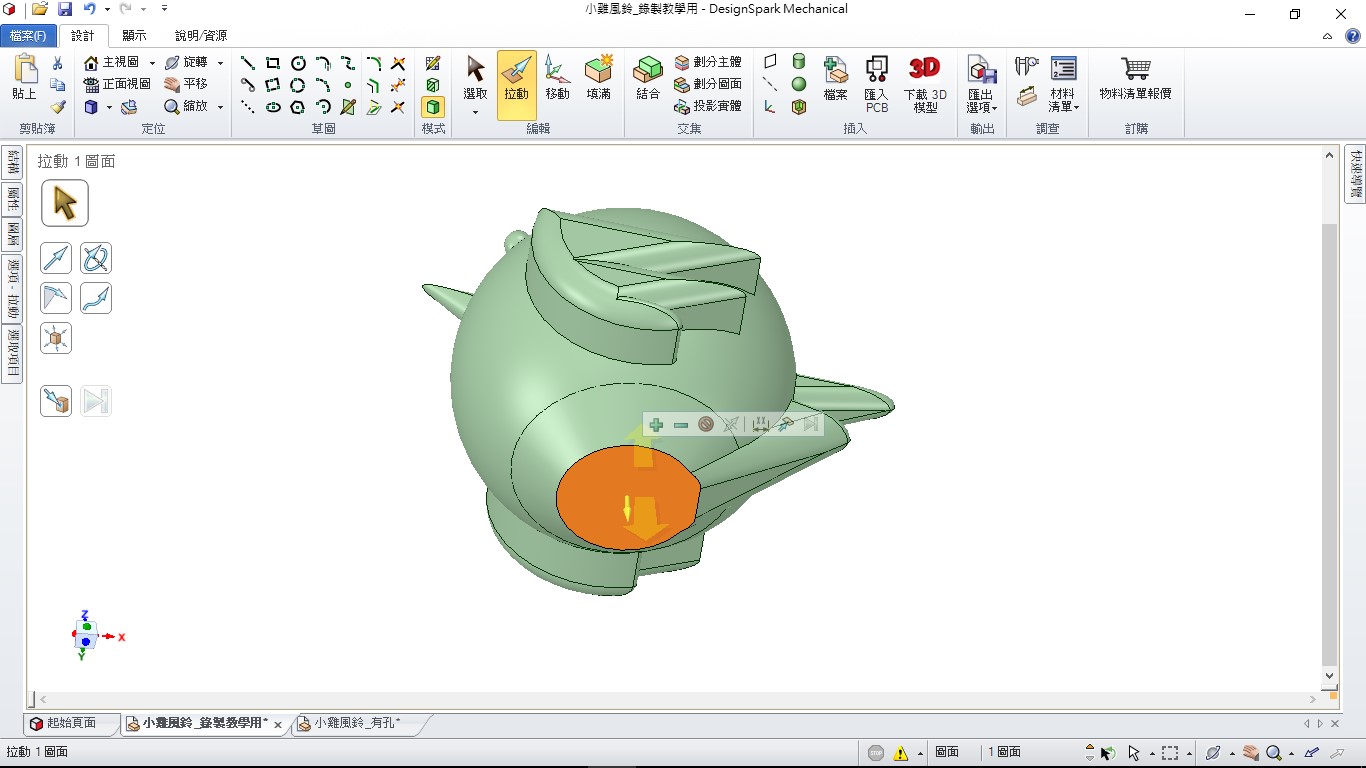

用拉動->旋轉，準備挖空小雞。

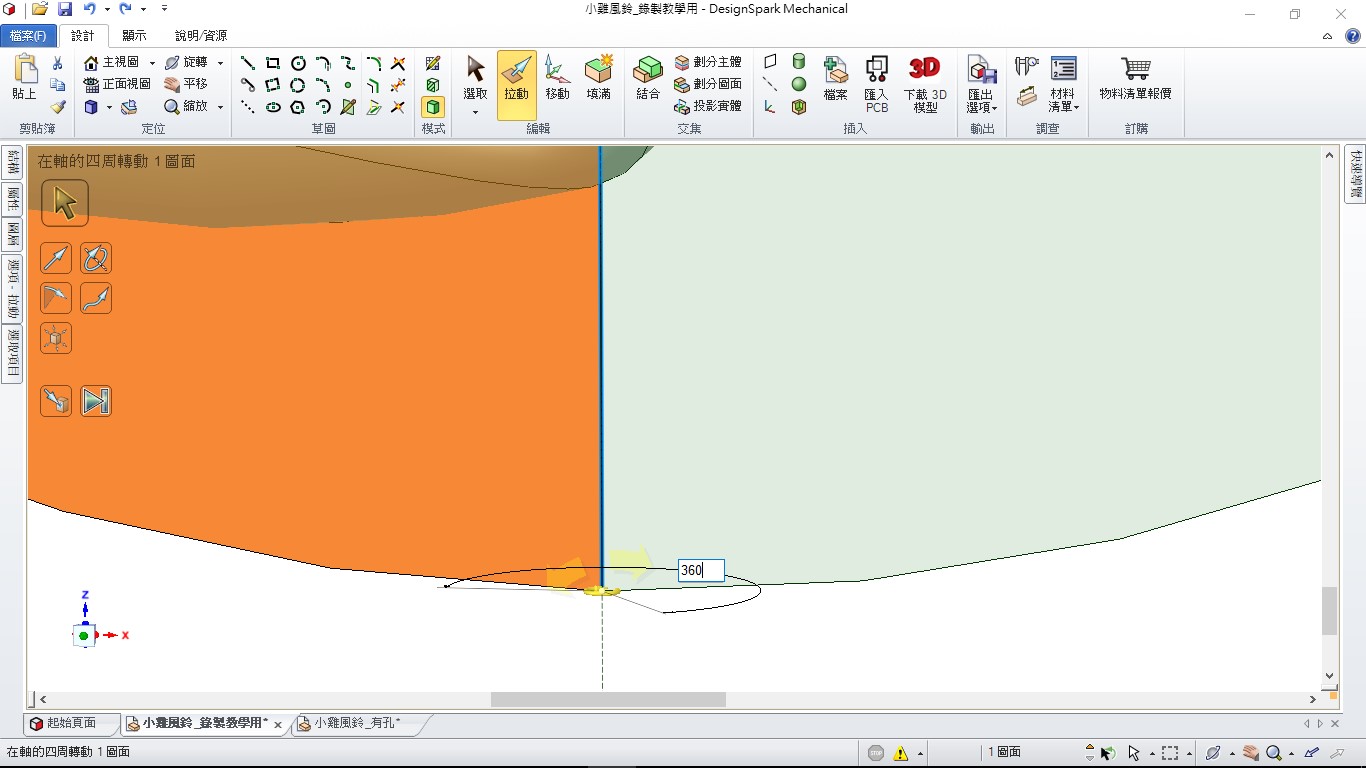

旋轉360度挖空完成。
再來還是要用尾巴繪圖，向上打孔完成吊掛點。

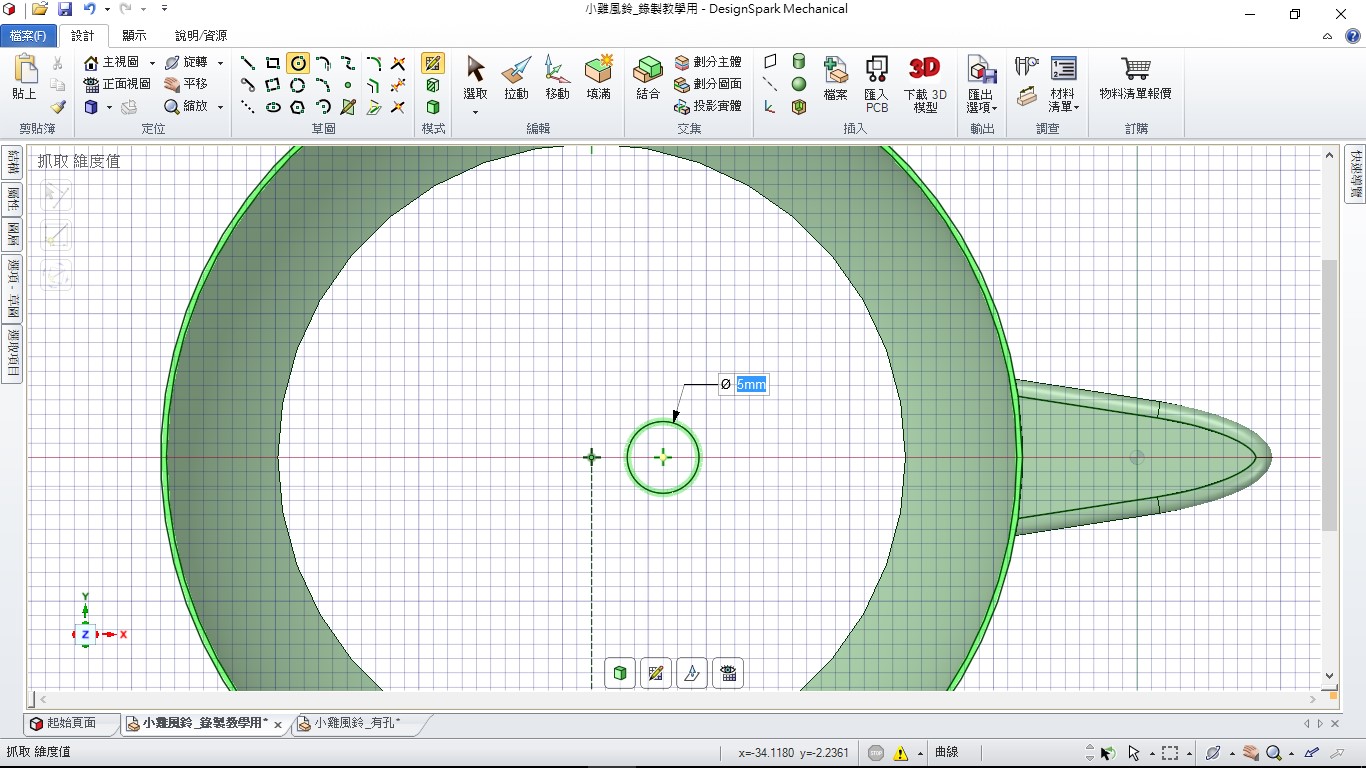

用方格計算，在圓心後方5mm處畫出想要打洞的圓。
用拉動->剪下，完成打孔。
這樣就完成了嗎?其實還沒，因為翅膀厚度太厚，要把翅膀打薄。
要畫定位輔助線，所以又要用尾巴了。
依喜好選定向內偏移距離。

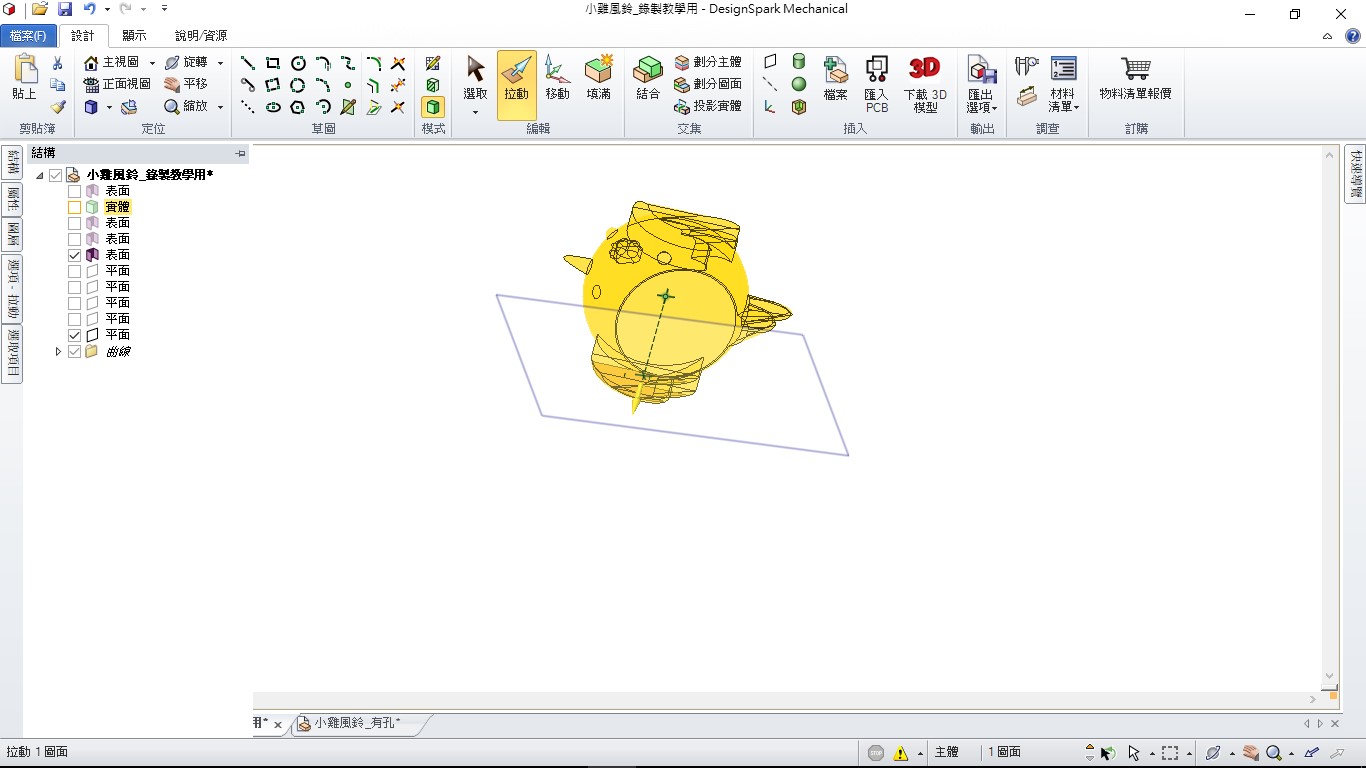

建立出平面。
進入新平面繪圖。

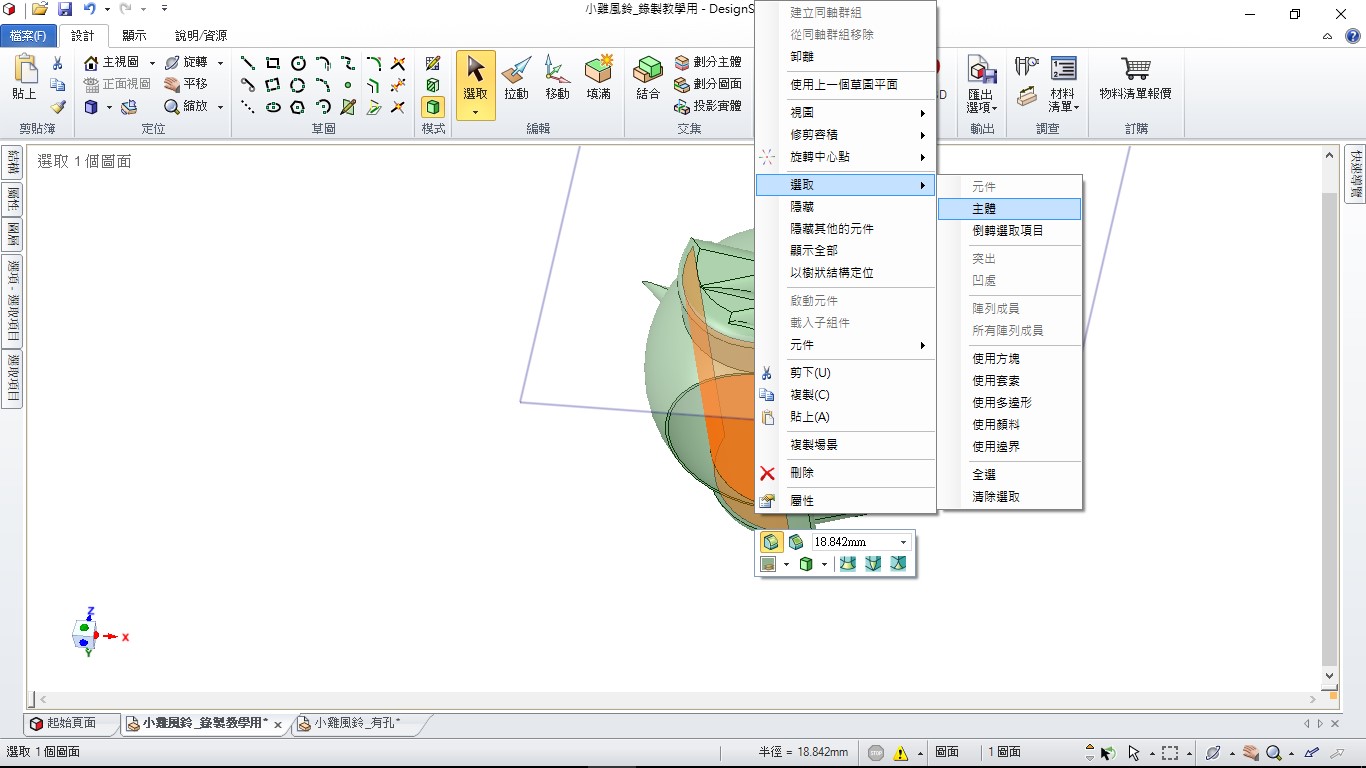

以Ctrl複選與指定平面相交的邊線。

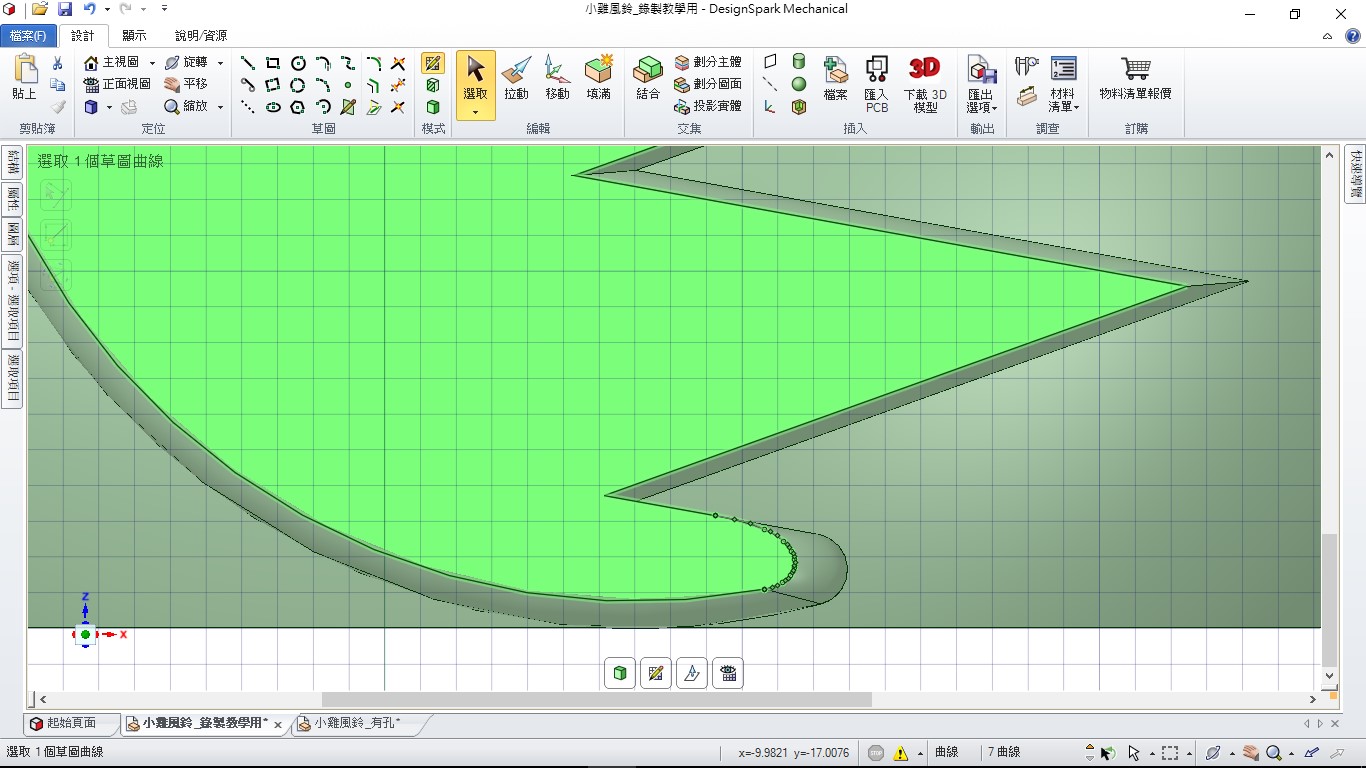

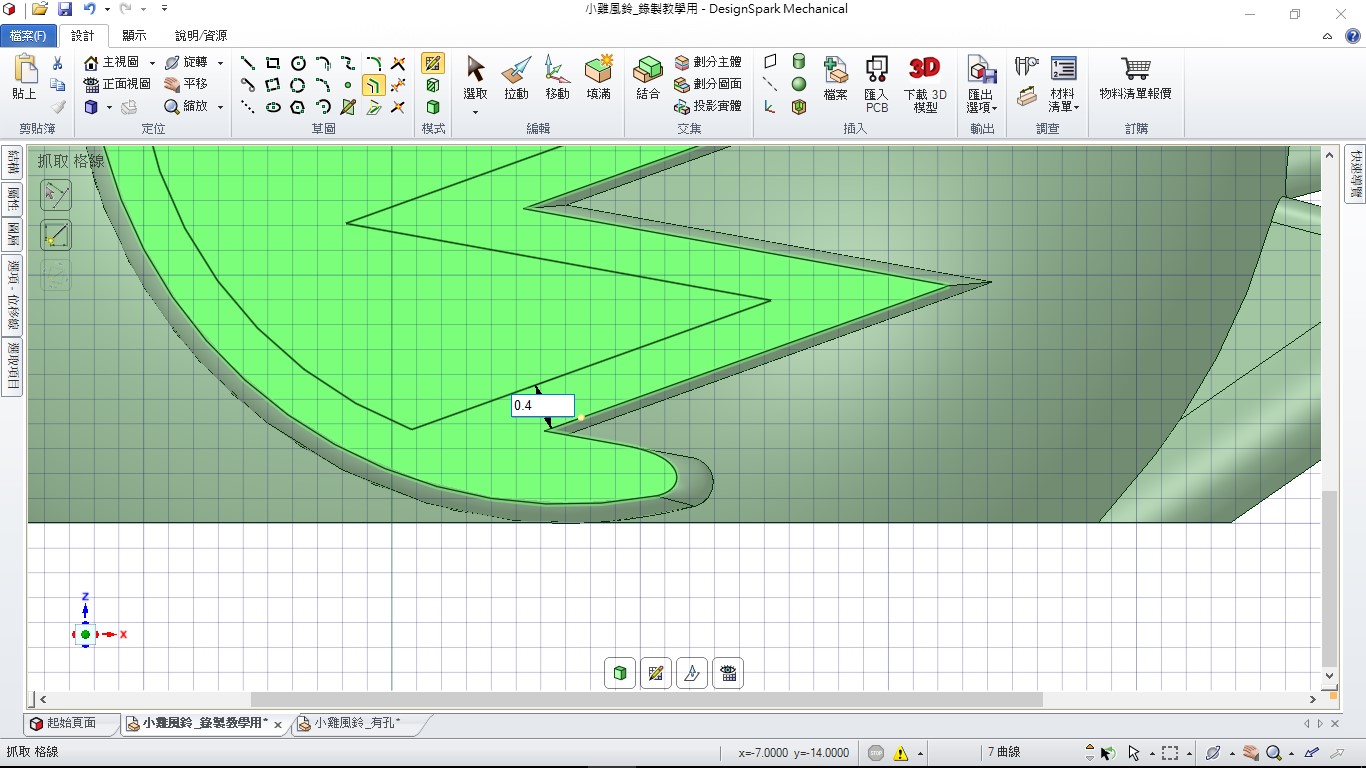

用平移複製指令配合滑鼠選擇向內偏移，輸入偏移量0.4。
隱藏實體以利繪圖。

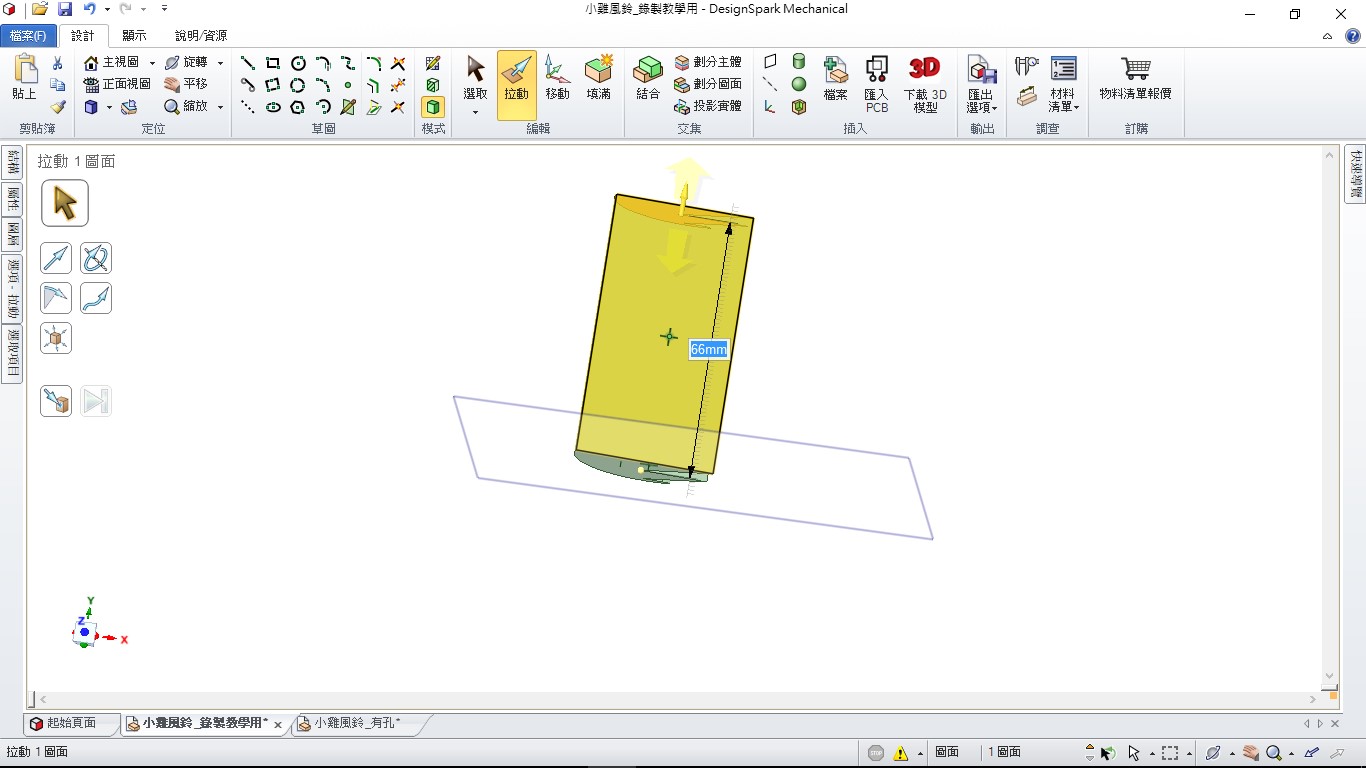

稍微計算一下將翅膀長度減去兩倍偏移量建立拉出長度。

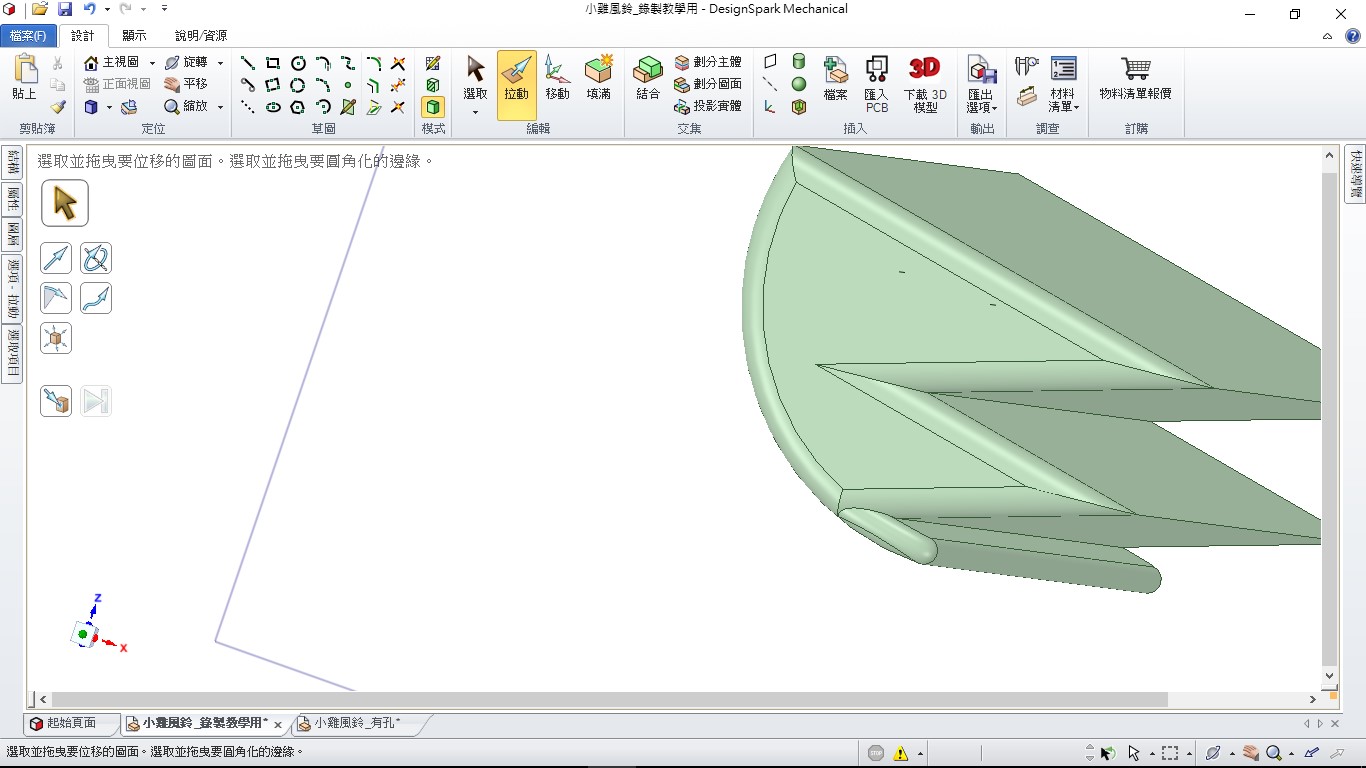

將外型圓角防止破洞。
完成圓角準備結合剪除。
復原實體。

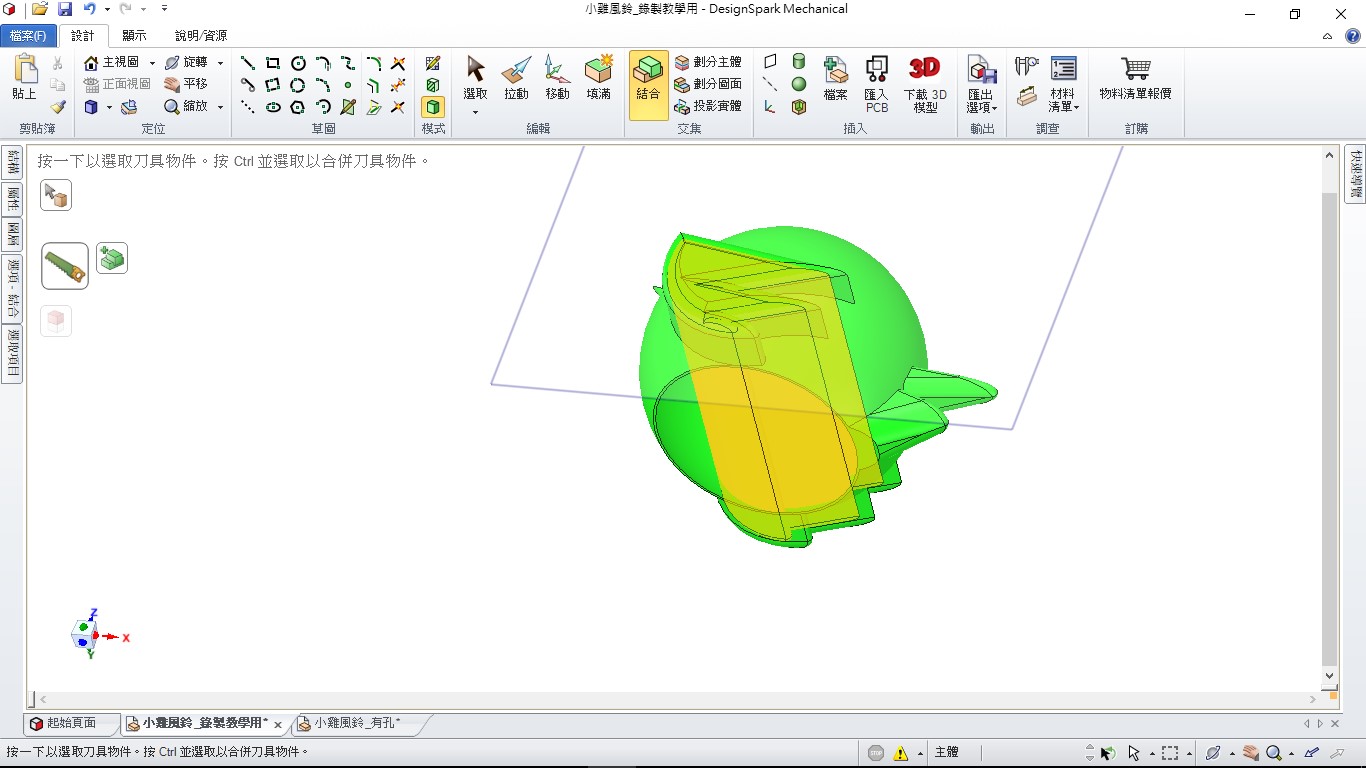

用結合指令，及剪除，挖空翅膀。

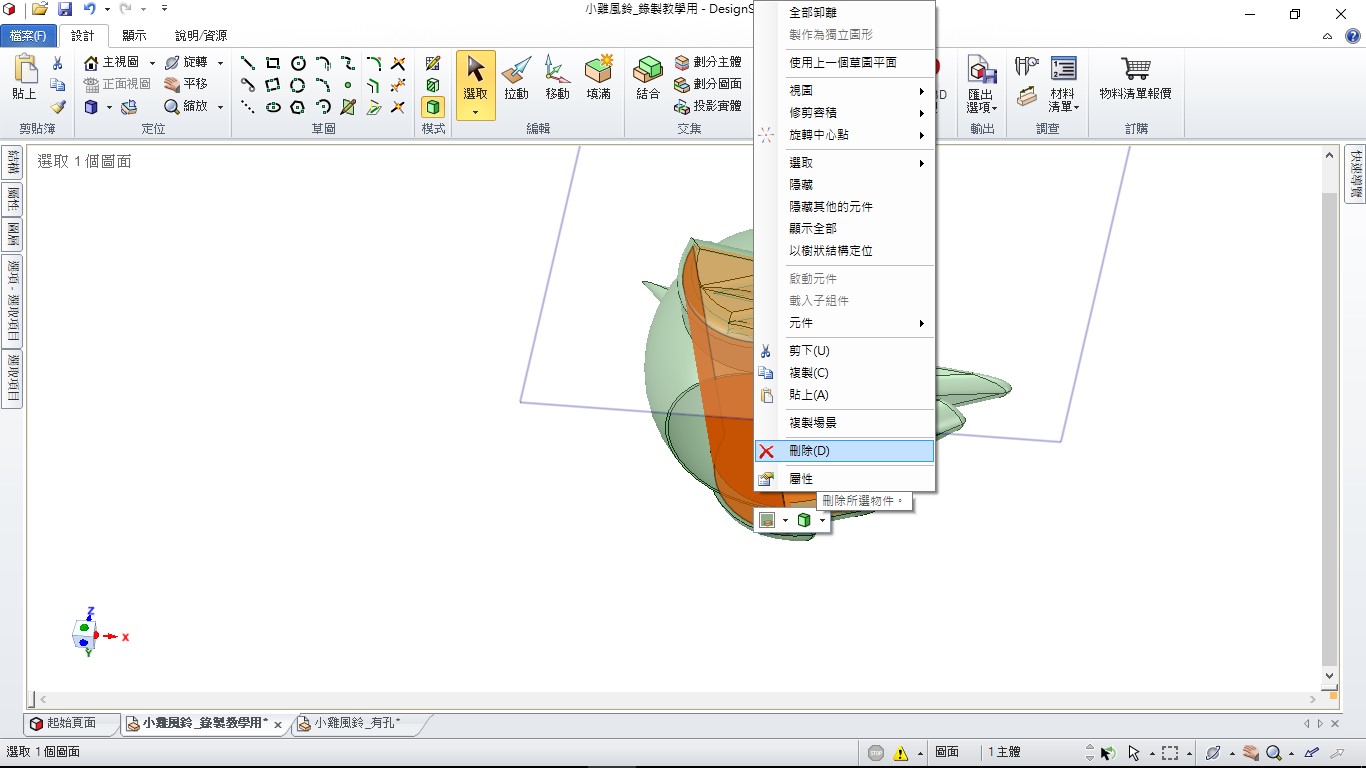

剪除後剛剛用來挖空的實體仍在，所以要選主體準備刪除。

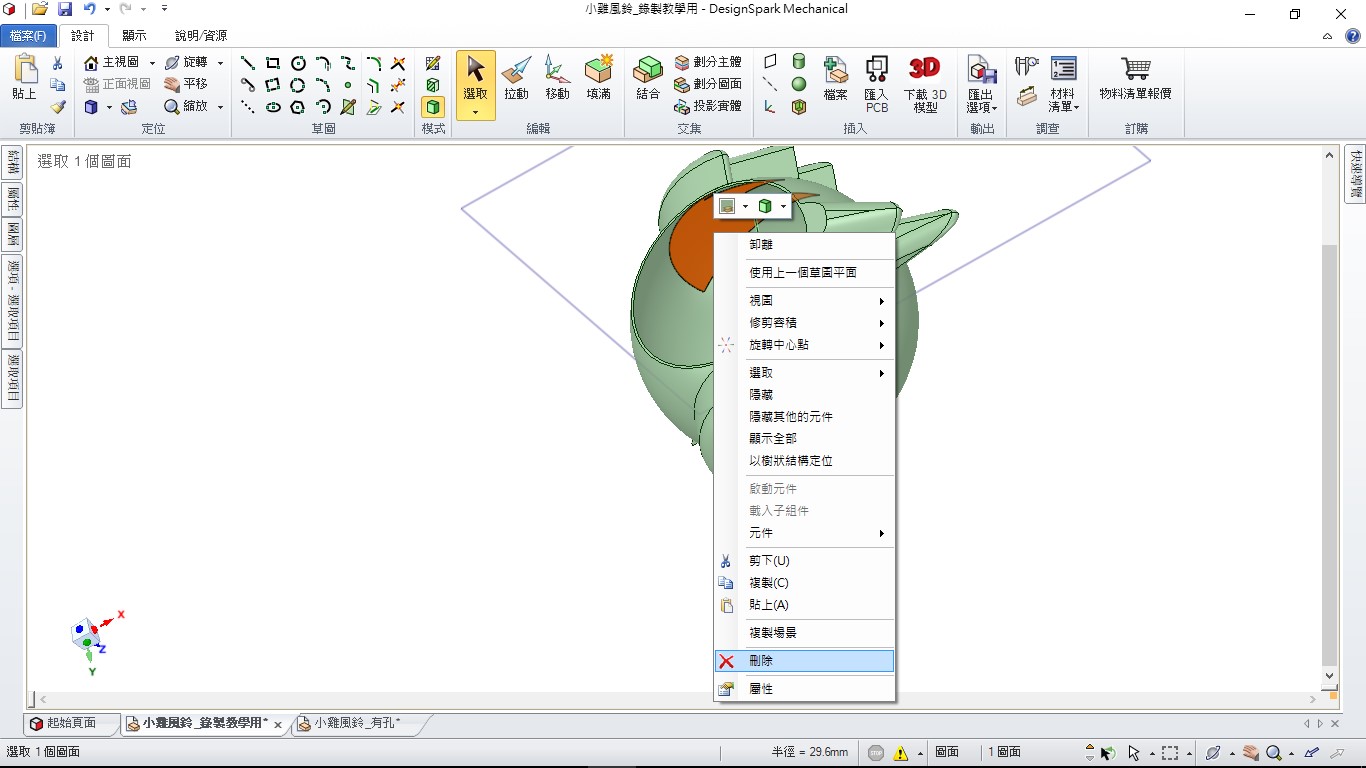

主體選好後按滑鼠右鍵點刪除。
點選內部覆蓋的內側翅膀表面刪除。

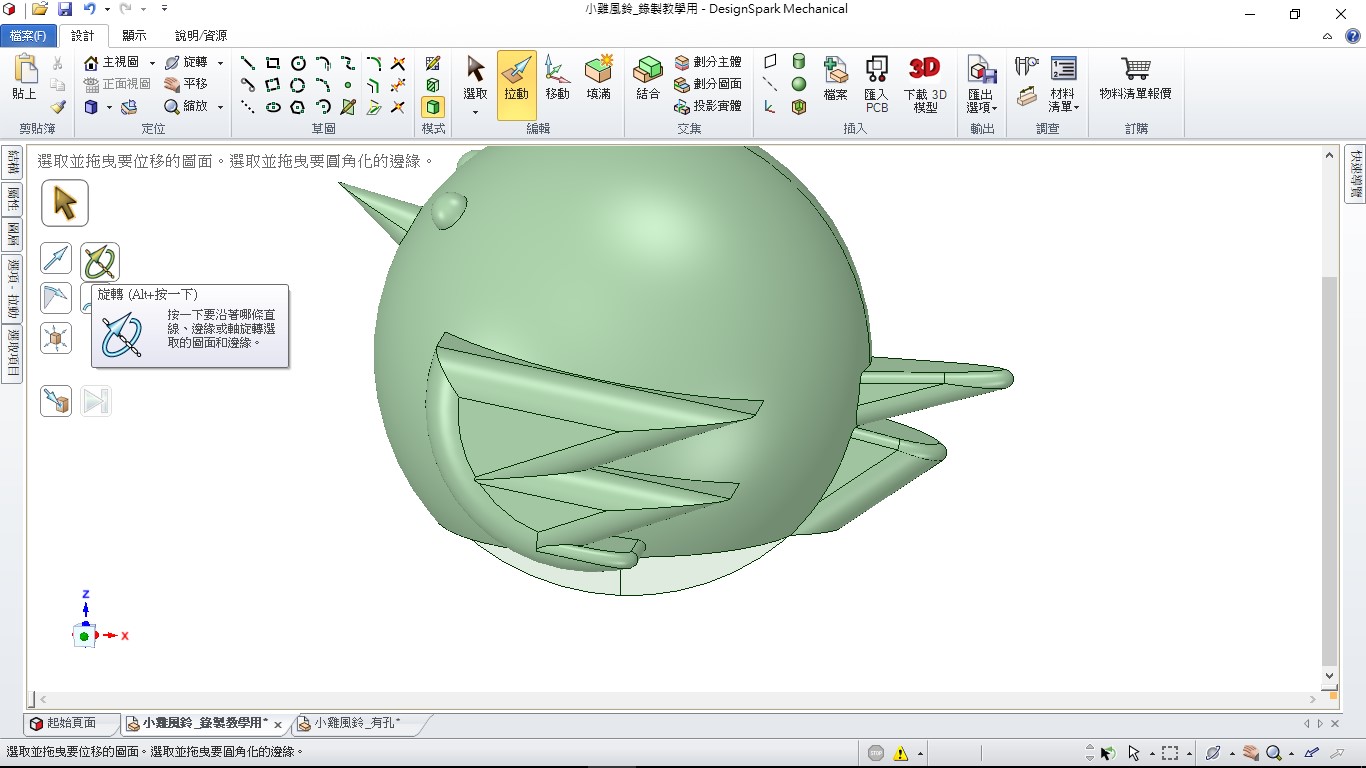

終於露出我們辛苦挖好的洞。

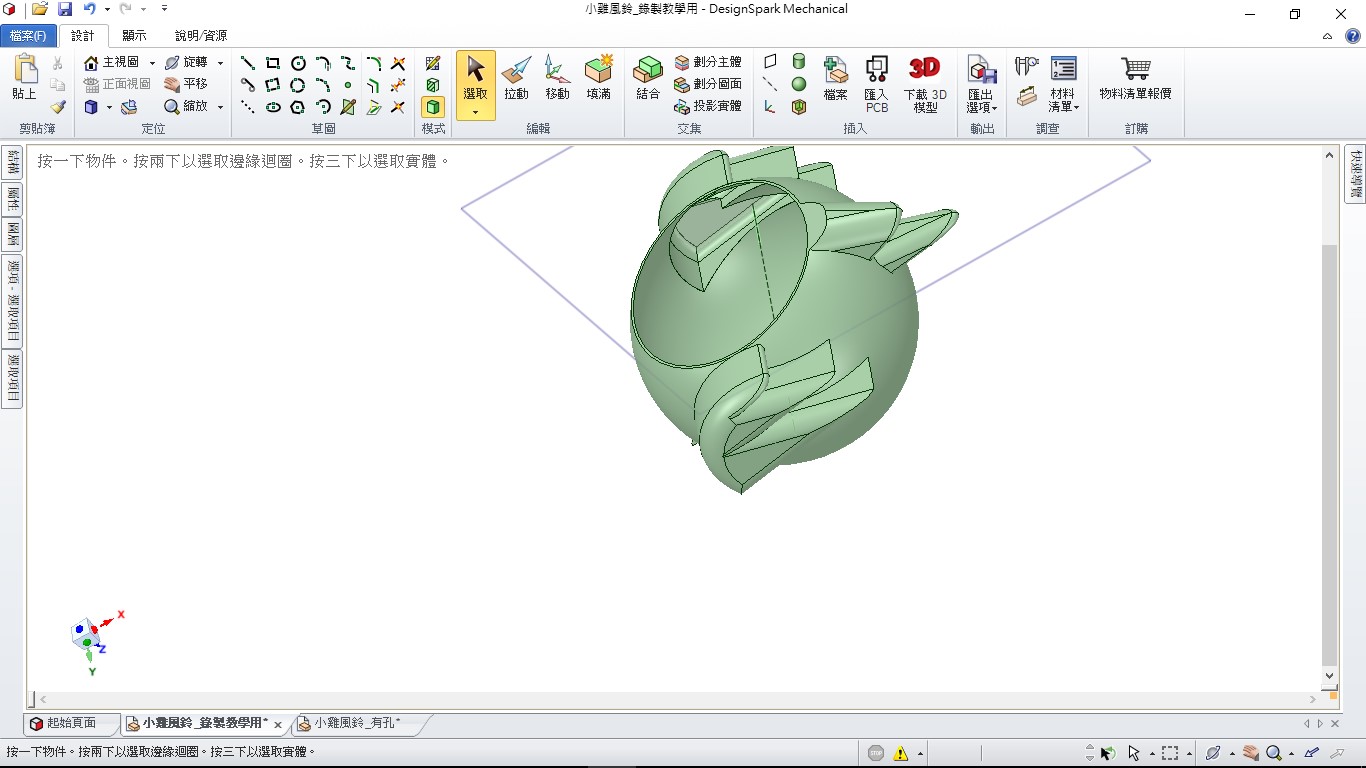

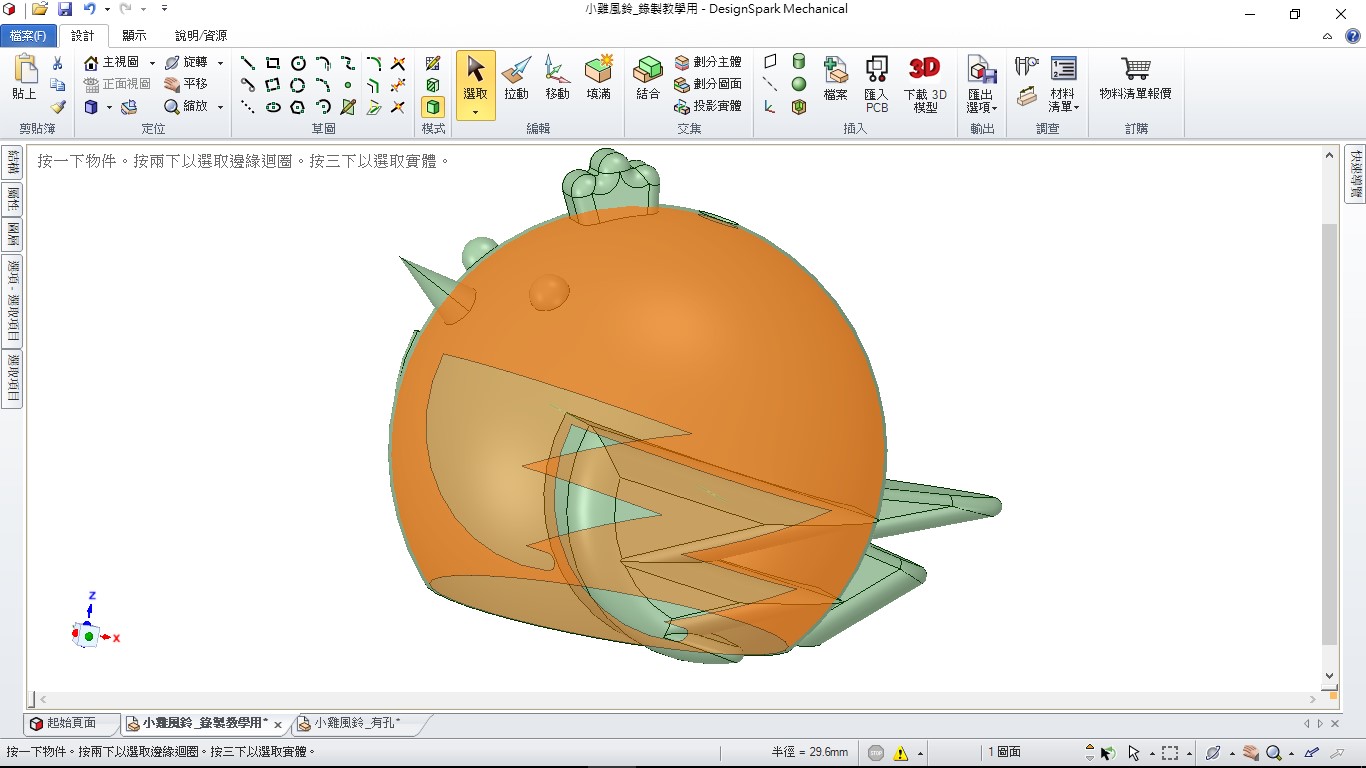

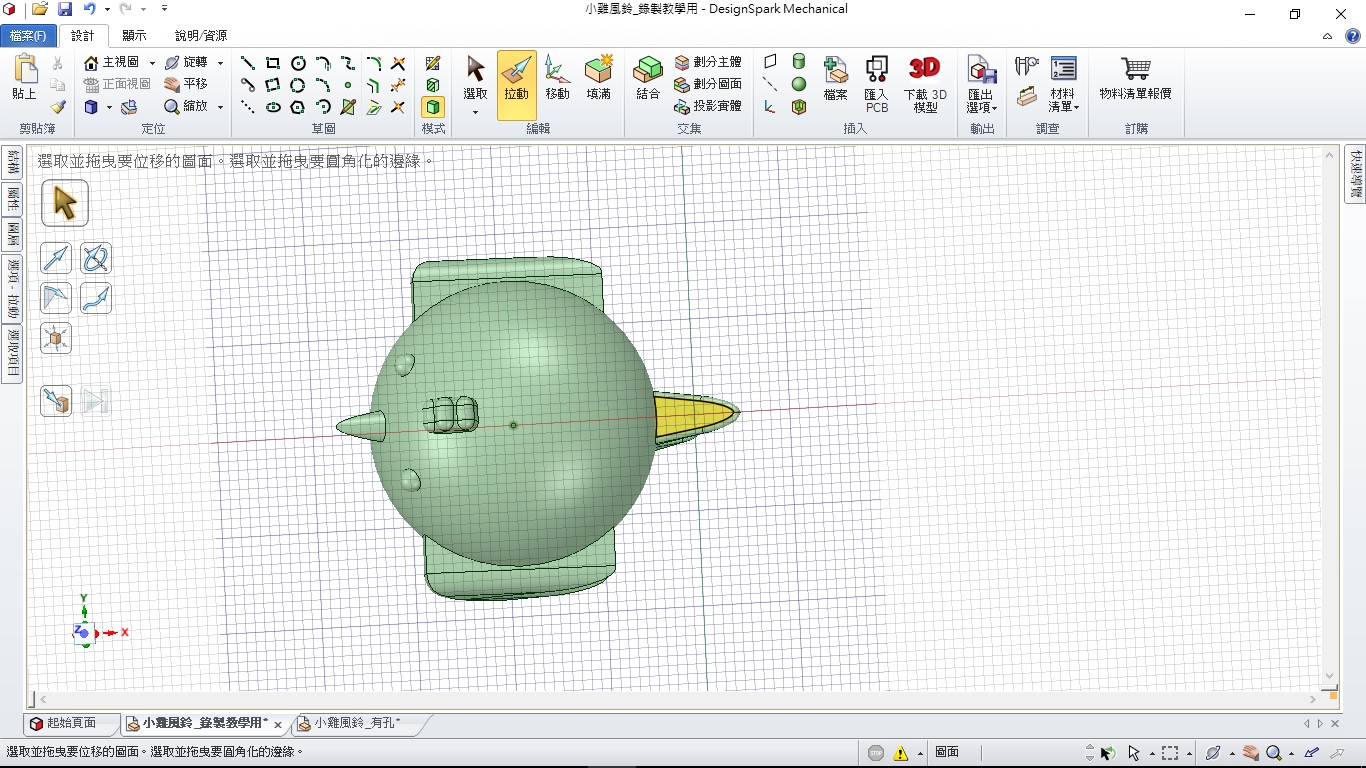

點選一下身體內側輔助檢查兩側翅膀情況。
稍微修一下外觀就完成我們的小雞了。
這次的小雞風鈴真的有點難，在開始畫之前須要想好自己的繪圖方式，當然多畫幾次就能掌握了。當然下面的風鈴金屬片就要去材料行買了，不過我找到的也不貴，40元左右，希望各位喜歡這次的小雞嗶嗶，也祝各位有個快樂的新年。
