[3D繪圖]教你用Designspark快速畫出羊毛氈用模

去年暑假，我們在小小自造者營中教小朋友如何利用Designspark畫出空心模，這個模子不僅能夠當作氈羊毛氈時用來塑型的便利工具，也可以拿來當作餅乾模，黏土模等等～只要靠這個低中年級小朋友也能夠上手的好用軟體，很快就能輕鬆畫出空心模囉！請看以下教學～

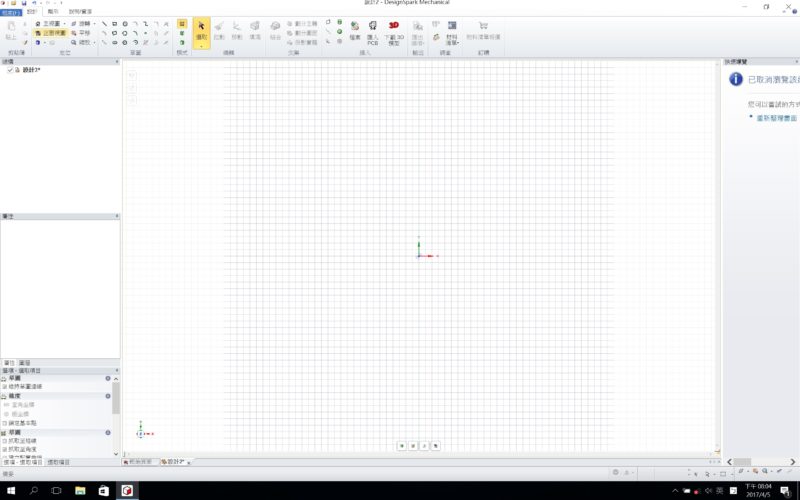

阿圓老師習慣上視圖的環境下畫草圖，才有把紙擺正的感覺（？）請先在左上角按下正面視圖，就可以準備開始畫草圖啦～

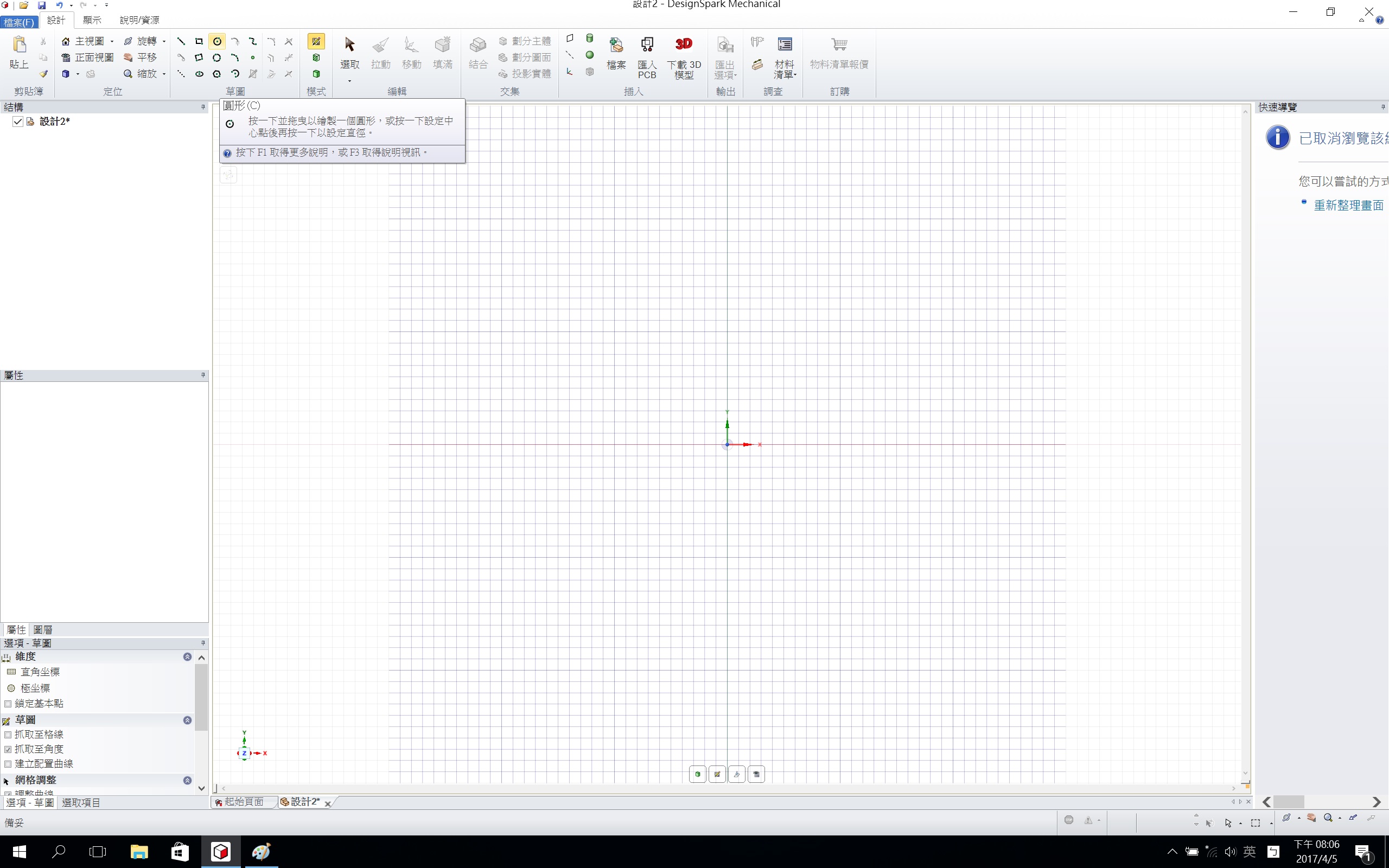

畫圖的主要工具在游標所在地方，首先我們先用圓形來做示範吧～

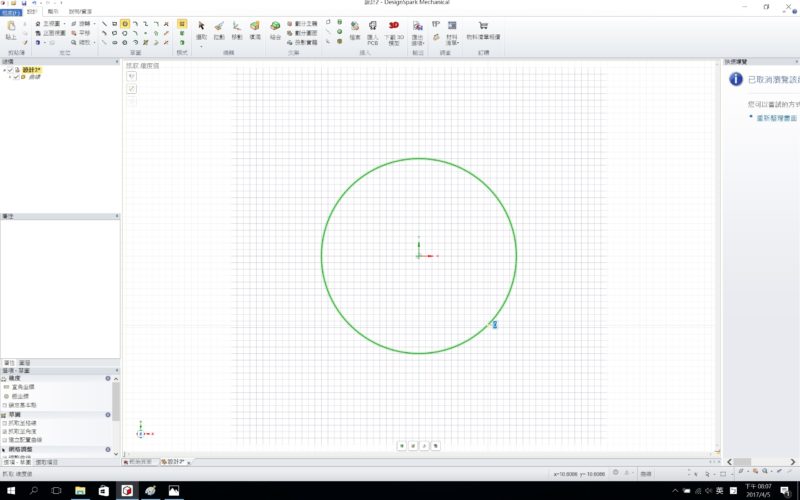

點選座標(0,0)當做圓的中心，依據各位的喜好選擇圓的大小～除了移動滑鼠，也可以用鍵盤鍵入數字，軟體預設單位是mm。

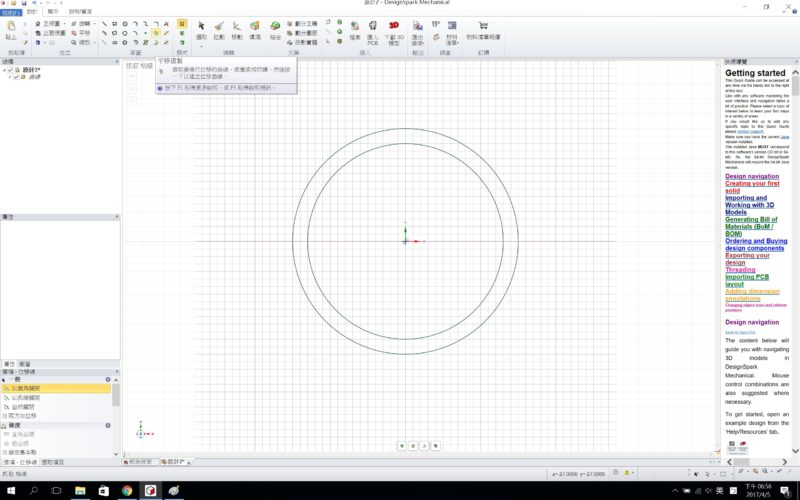

畫好以後，選取圓並點選平移複製，就可以完美的製造空心！這真是一個非常實用又簡單的功能～

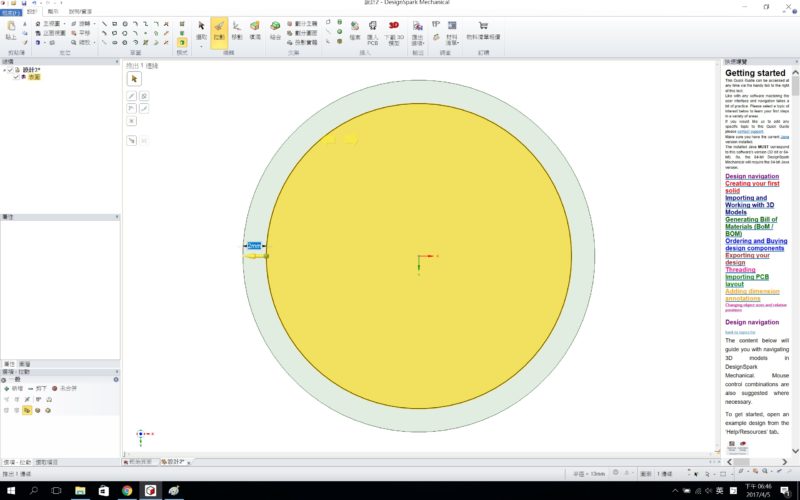

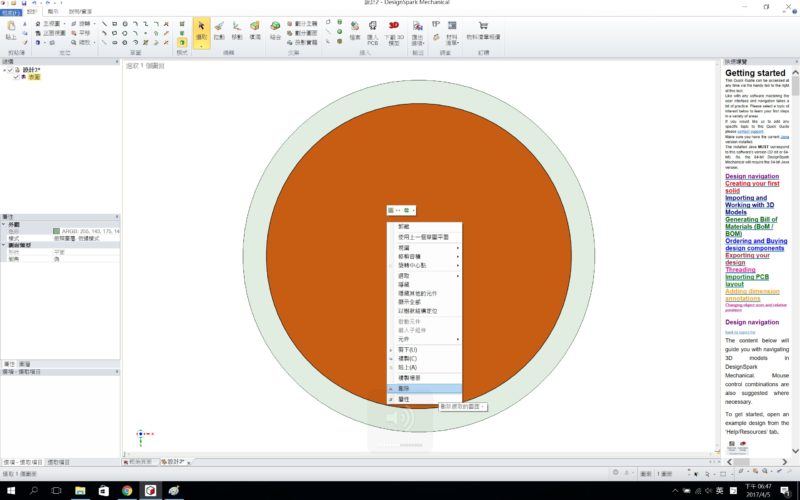

點選中間的圓按下右鍵，並且選擇刪除，此時的刪除是刪除中間圓的面，因為我們接下來只需要外圈～

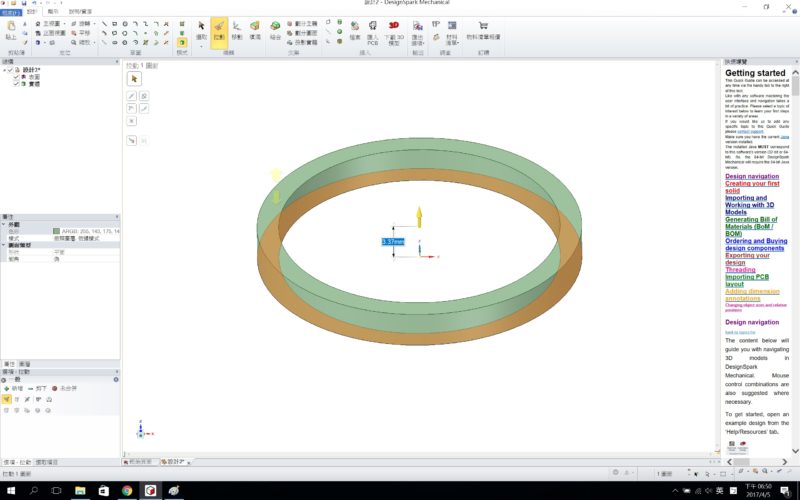

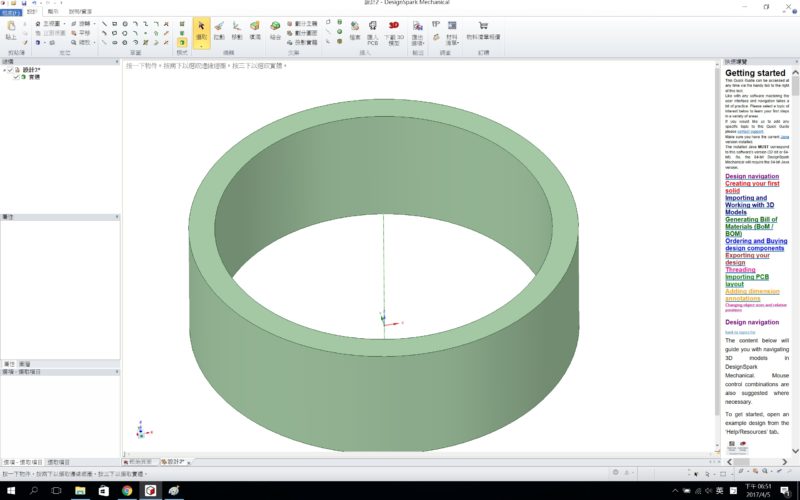

接著，按下上方的拉動，就可以把圈圈從2D拉成3D了～一樣除了滑鼠，講求精準的朋友也可以用鍵盤鍵入尺寸。

圓形基本款就在短短的幾個步驟完成了！！超級簡單！大家已經可以烤餅乾了（誤）簡單的圓形做好了，接著讓我們來做一些變化型吧～

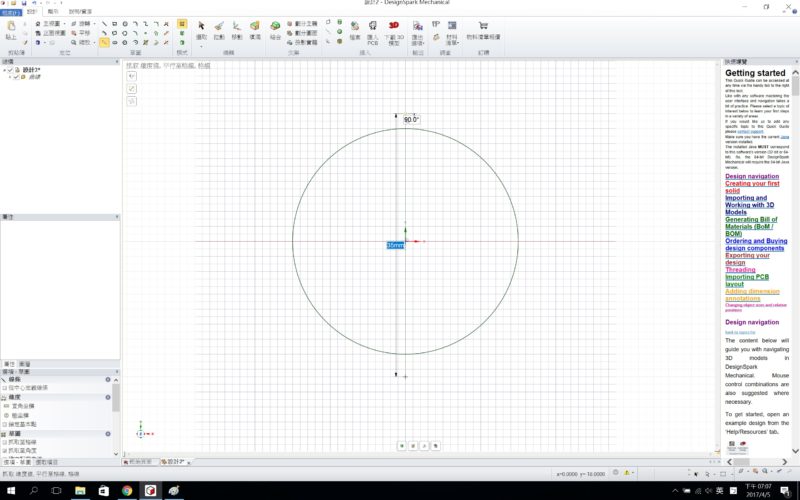

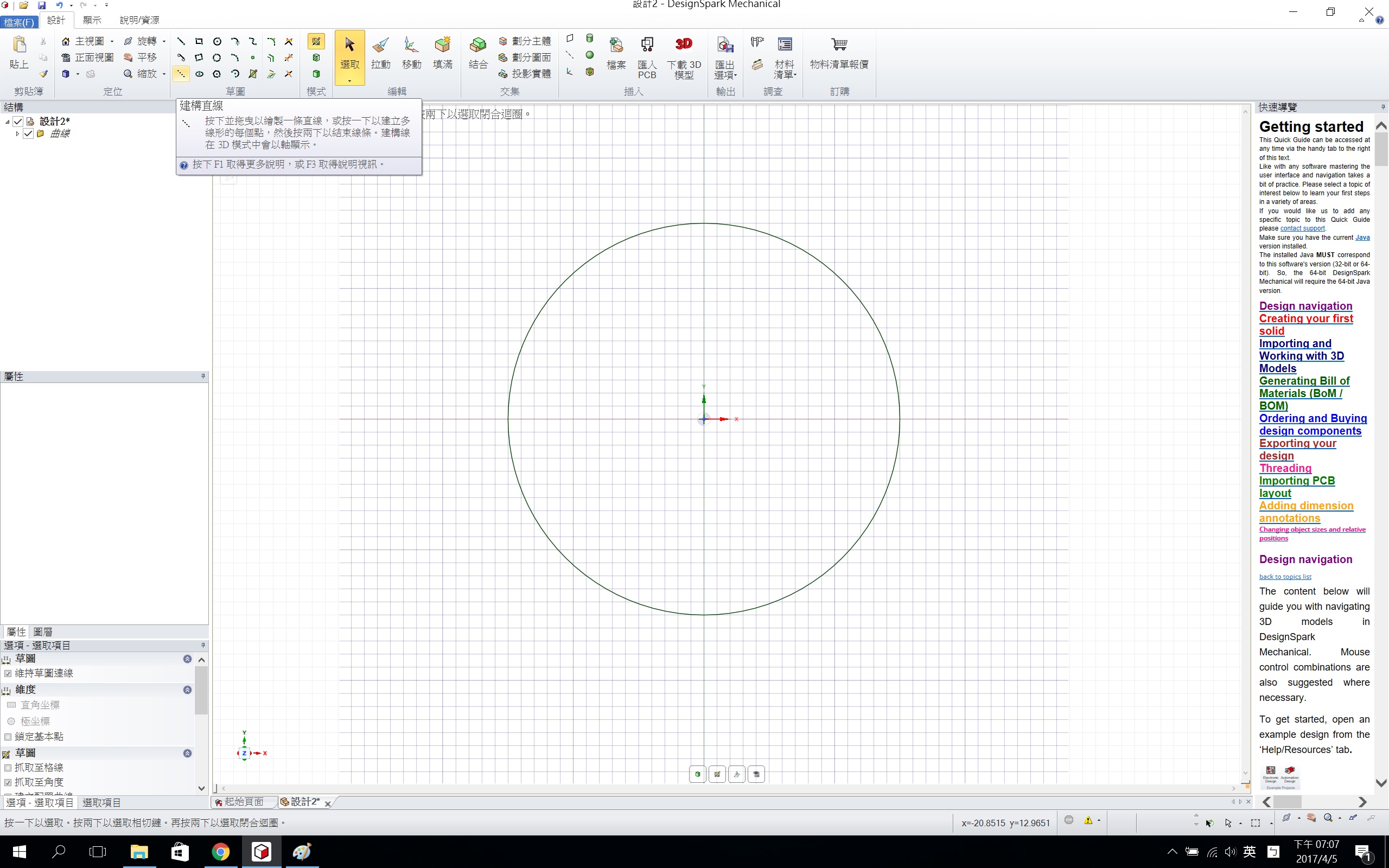

回到一開始的圓形，點選建構直線，在半圓的地方畫出中心線，長度不限。

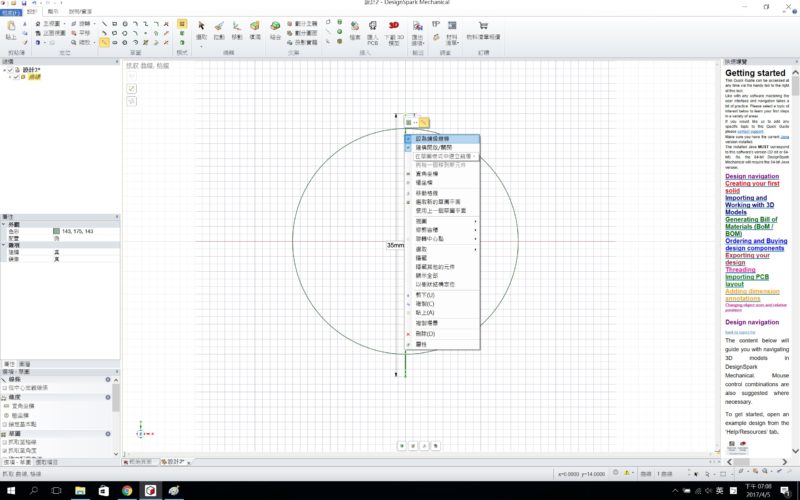

點選中心線後按下右鍵，點選「設為鏡像線條」。

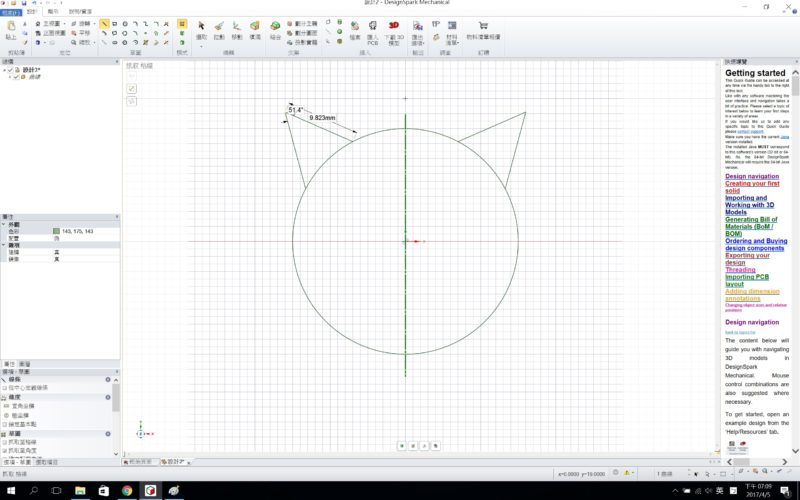

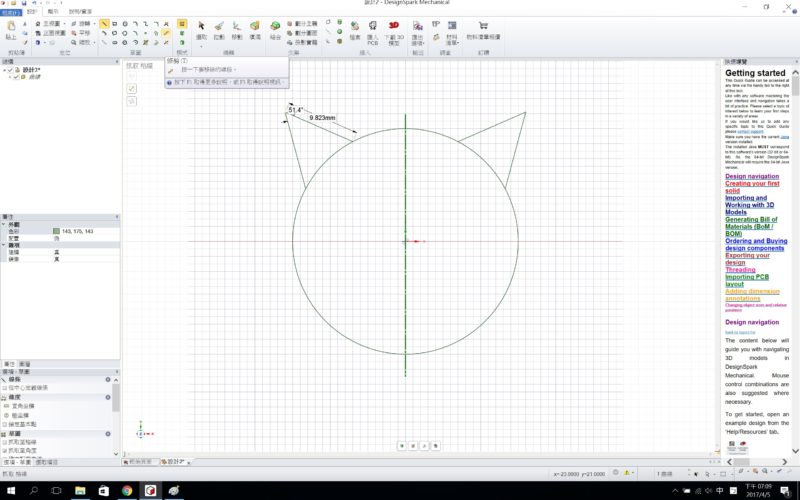

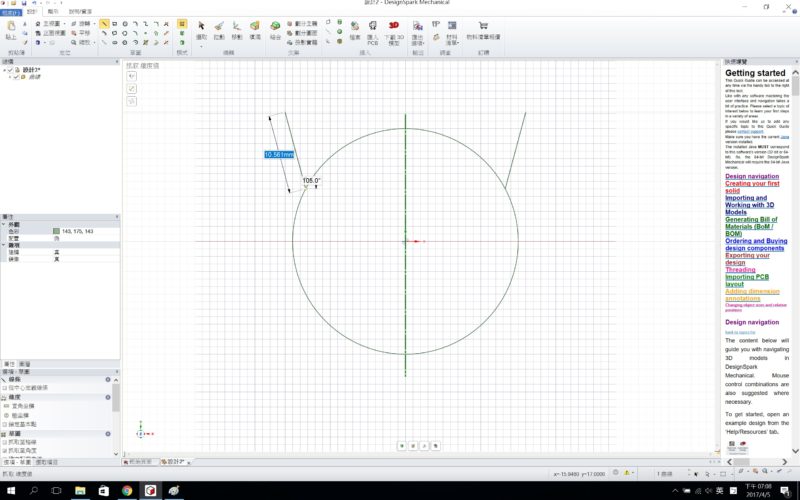

接著點回直線，畫左邊的時候，可以發現右邊也跟著有對稱的線出現！看得出來要畫什麼嗎～

鏘鏘！貓耳朵完成啦～只要靠著鏡像線條就能輕鬆的畫出對稱圖形喔！如果之後再畫上別的線條，也一樣會跟著被鏡射，若是不需要鏡射了，就點選右鍵將它刪除。

接著，點選左上方的修剪。

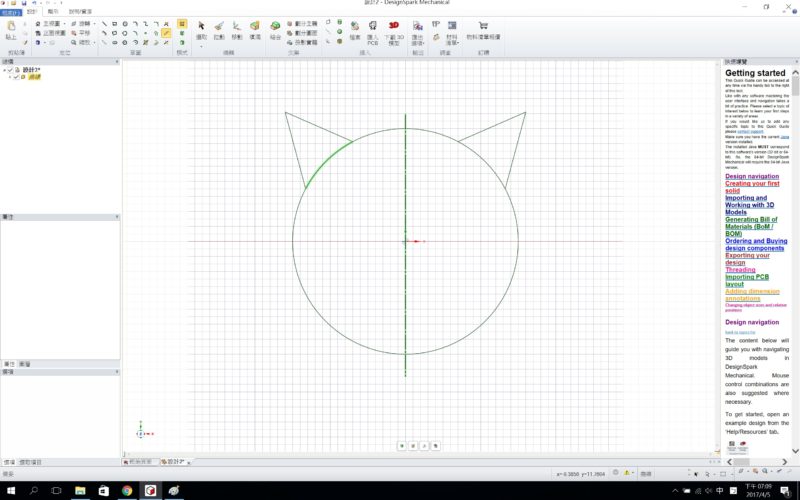

點一下耳朵與頭連接的地方，這條是不需要的線，所以要把它們剪掉。

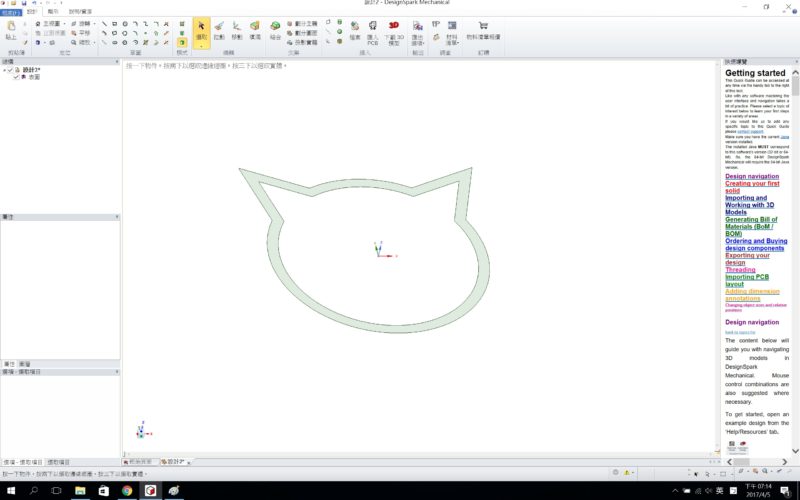

刪掉之後，貓咪的外框線條就完成囉！接著跟剛剛一樣的方法，使用平移複製製作出空心模。 [gallery ids="22314,22315,22316"] 刪掉中間的面之後，阿圓習慣把視角傾斜一點，比較好把草圖拉高，想要改變視角，可以按住滑鼠的滾輪，並且移動游標就可以囉！

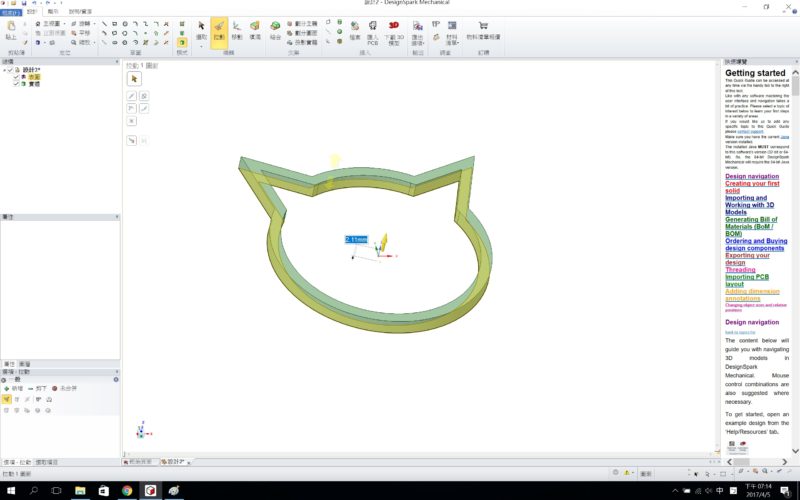

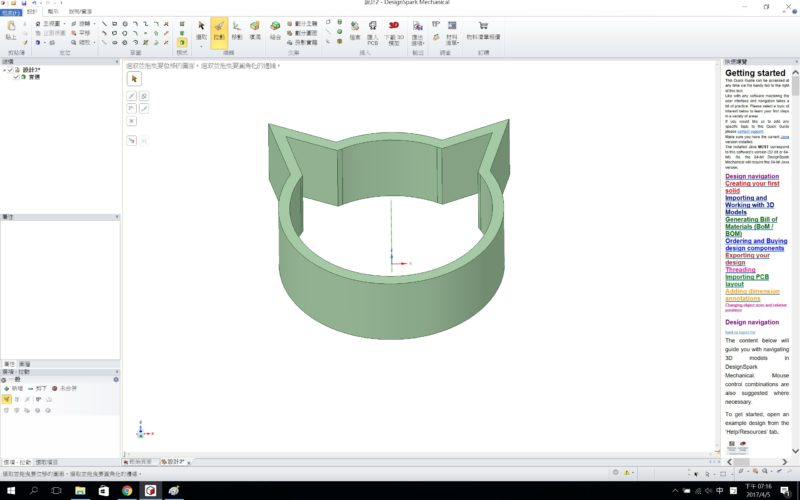

最後一個步驟，拉高囉～

做到這邊其實已經完成了！但是阿圓擔心貓的耳朵太尖銳，使用的時候會被刺到，那麼該怎麼導圓角呢？

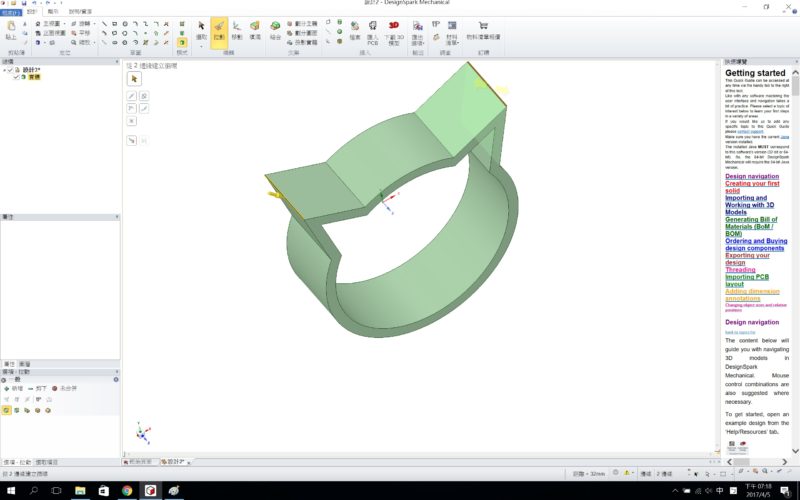

按下Control可以多重選取，點選兩邊耳朵尖角處的線，也就是圖上黃箭頭指的地方（是線喔！不要選成面了！！！）

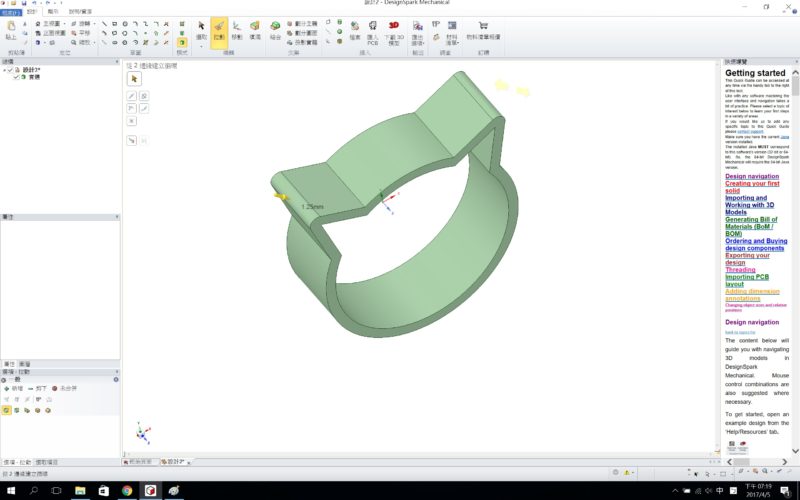

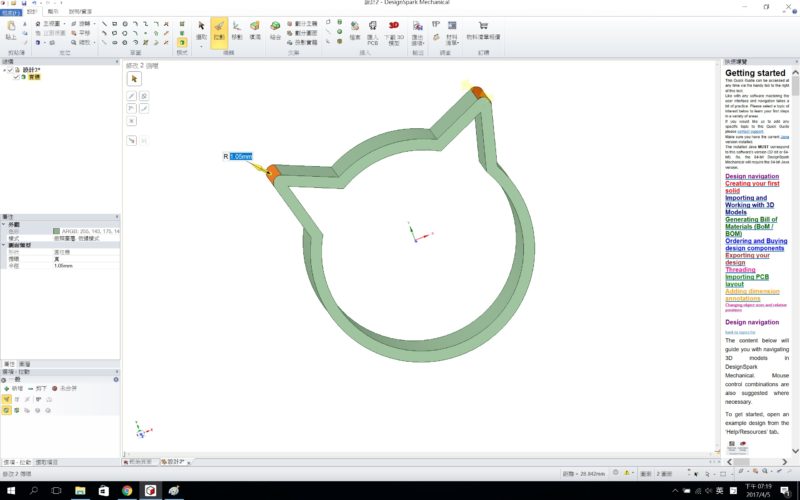

點好之後，要選哪個鍵呢？答案是都不用選！！！只要按住滑鼠左鍵，並且左右移動，就可以拉出圓角了！超神奇又超快的啊～～～

完成！它變成無害的貓頭了。

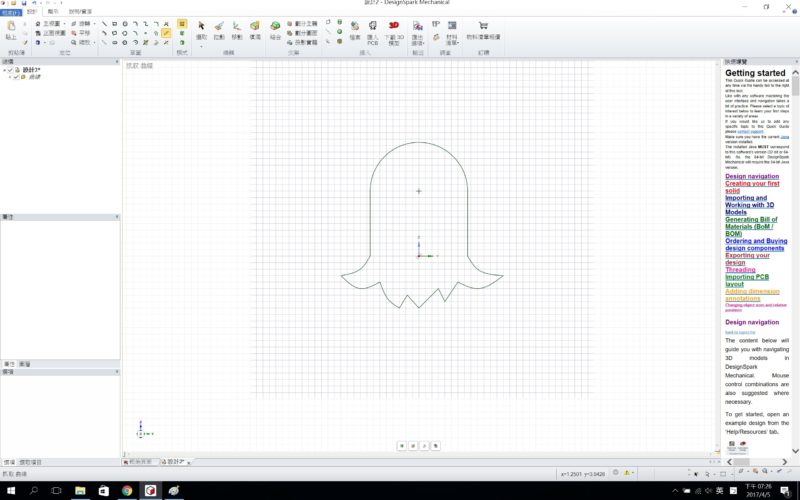

最後來參考一下封面圖片中，孩子自己畫的小章魚的草圖～頭是圓形，身體是直線，用修剪工具剪掉圓形的下半部，腳的部分則是用曲線工具來完成。

這邊有一個要注意的地方！使用平移複製工具，將圖形內縮時，會發現章魚的腳變形了！

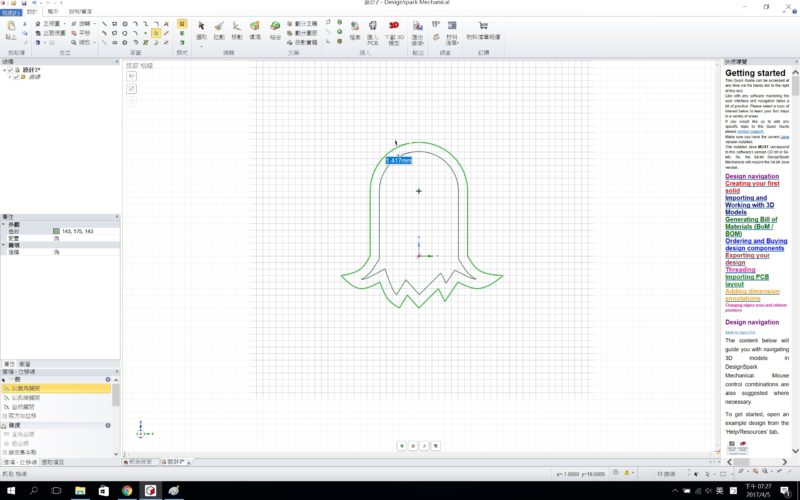

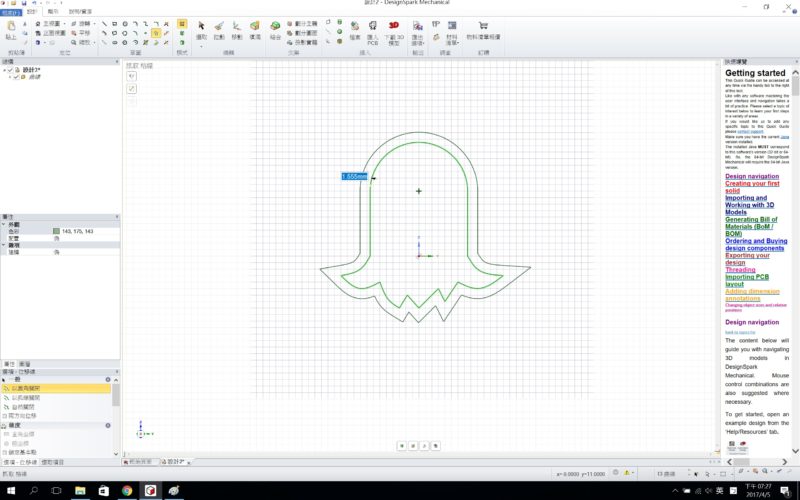

所以，此時我們可以改成把圖形「往外長」，把滑鼠移到草圖的外面，就不會影響草圖原本的形狀～

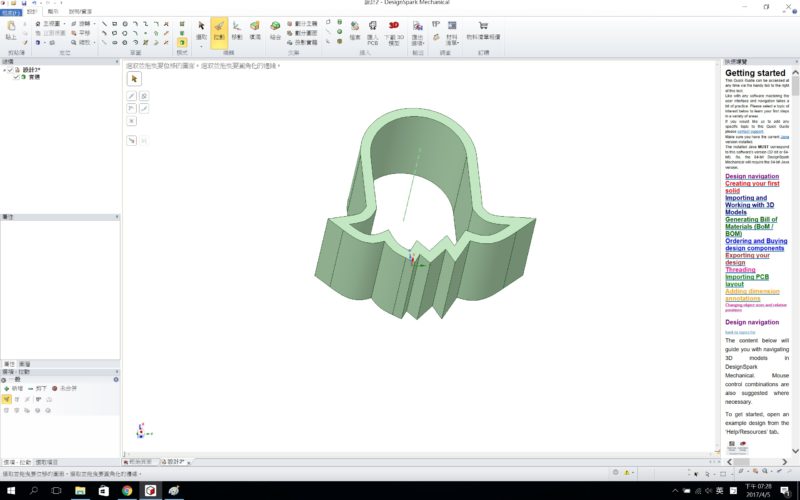

再用剛剛的教學如法炮製，就完成啦～是不是超級簡單的呢？大家快一起試試看，做出獨一無二的空心模吧！
