DesignSpark系列軟體[3D繪圖設計] 3DP筆套設計（下篇）
用筆套簡單表現出自己的心情，既簡單又有趣，馬上就能像社交軟體那樣表現出自己的情緒，利用3D列印簡單製作出自己想要的表情，馬上將呆板的筆套換掉吧！
| 作者/攝影 |
陳煜倫 |
| 時間 |
2小時 |
| 成本 |
參考列印時間17分鐘 |
| 難度 |
* * * |
| 材料表 |
- 游標卡尺X1
- 鉛筆X1
- 3D印表機X1
- PLA耗材X1
|
上次大家應該都有畫出主要形狀，這次我們要接下來做些個人化的製作，所以記得這篇所講的東西都可以自己改動，希望大家都能發揮自己創意，做出自己喜歡的筆套。
言歸正傳，我們就準備繼續畫圖吧！
畫好基本圖再來就是比較隨意的造型了，但是在畫出想要的樣子前我們要造出一個適合的畫圖平面。這樣無論是前後拉動切銷，還是旋轉，都能有個基準參考。

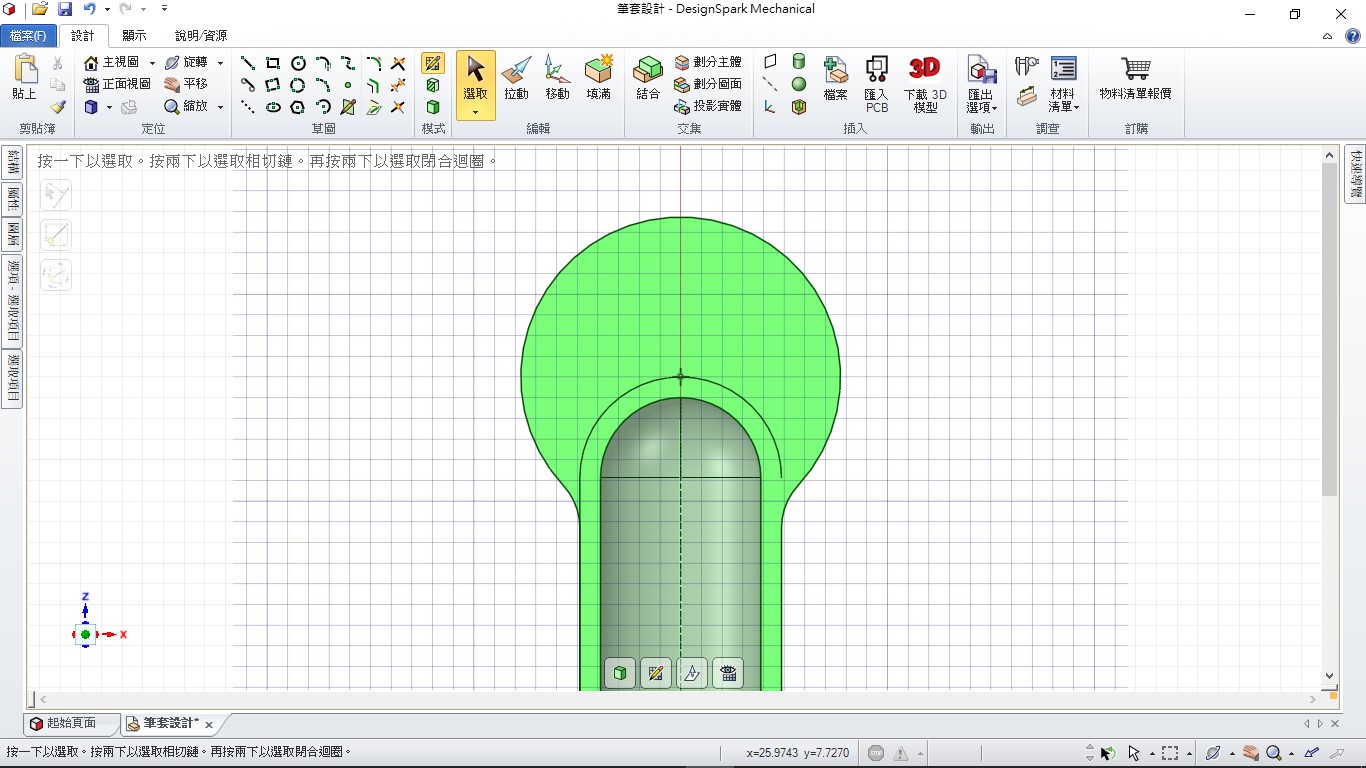

以草圖模式回到XZ平面。

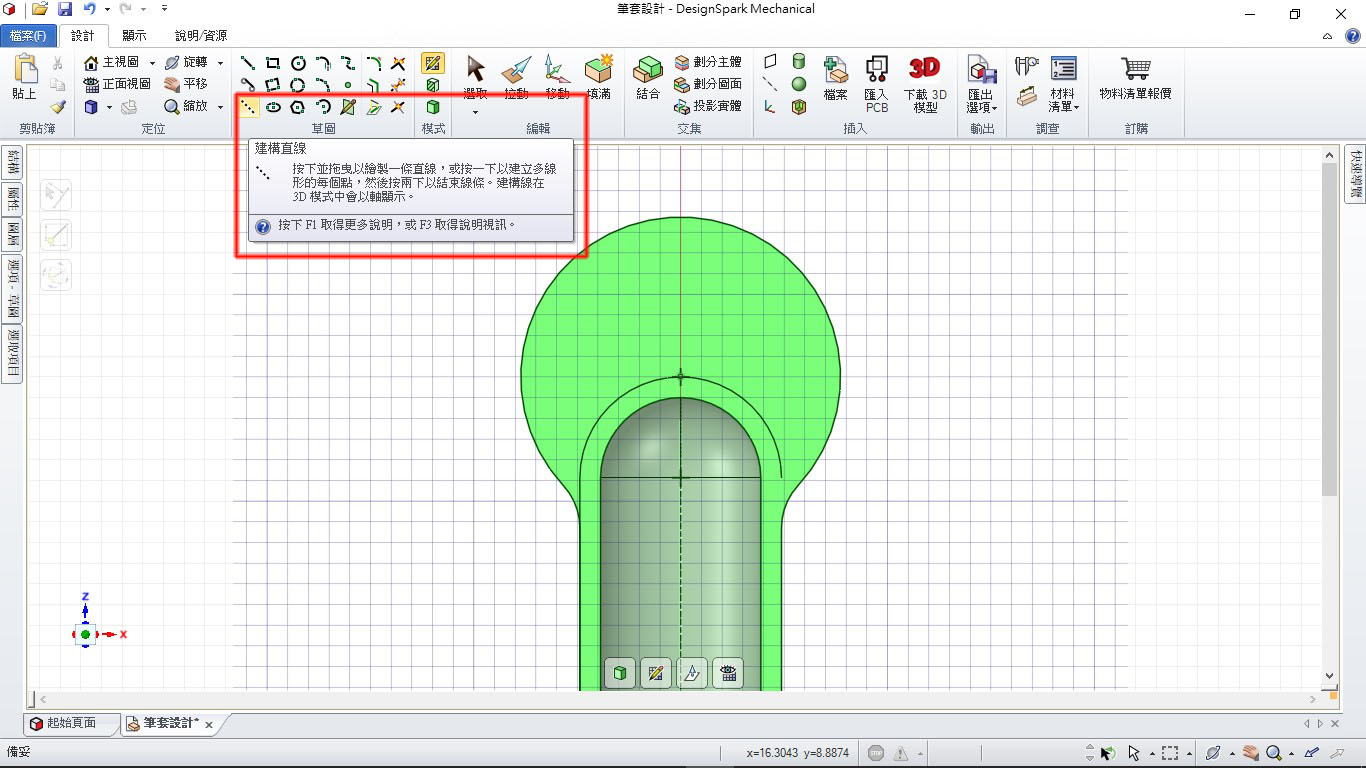

選用建構直線。

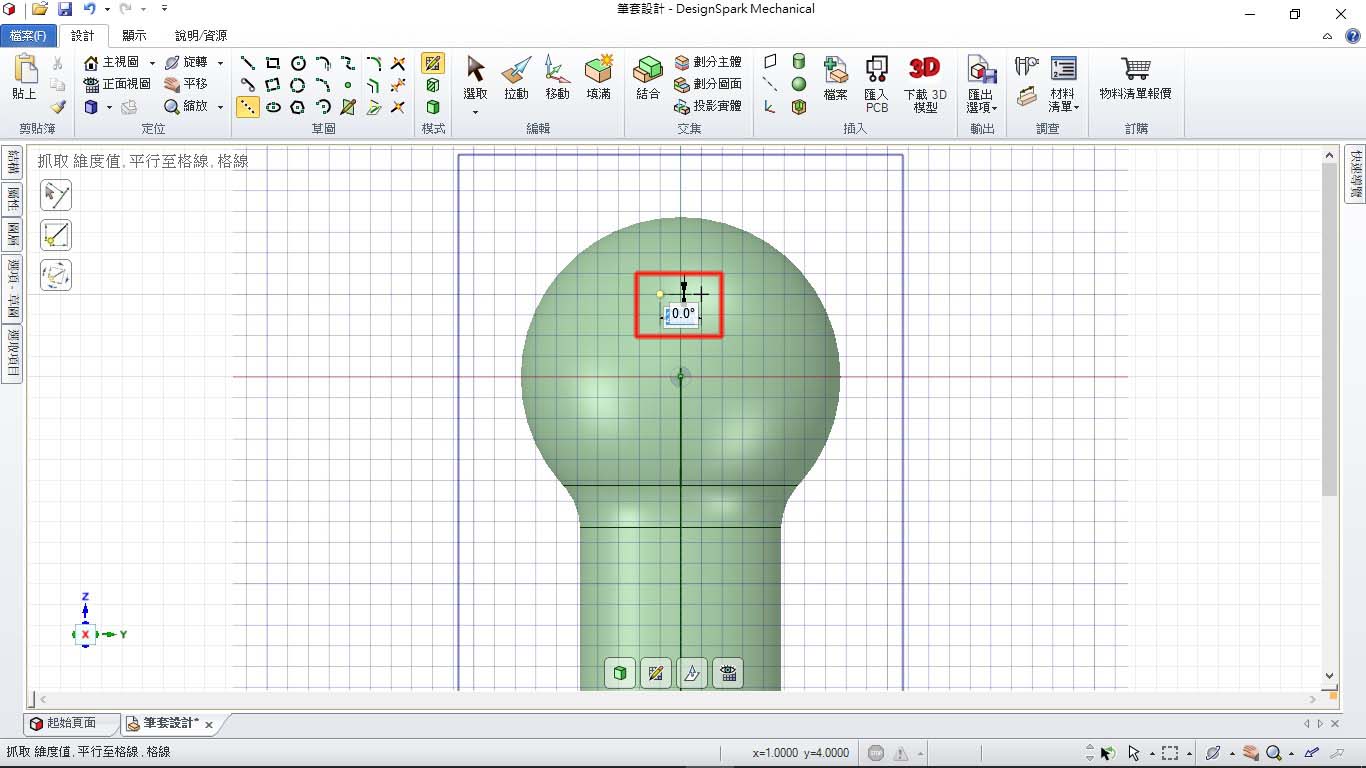

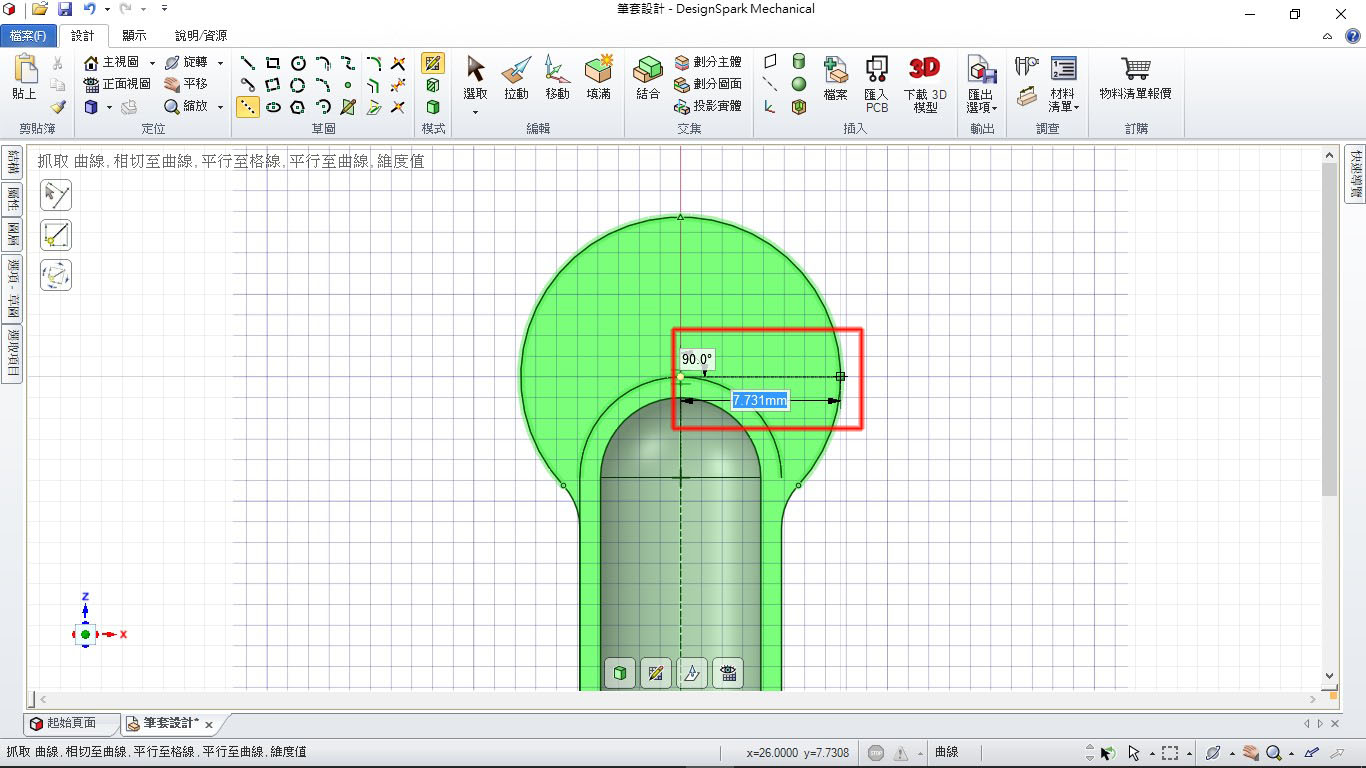

向右畫至圓球邊緣。
這樣就可以在球面上訂出一個參考點，垂直於直線通過一點，自然可以定義出想要的平面。

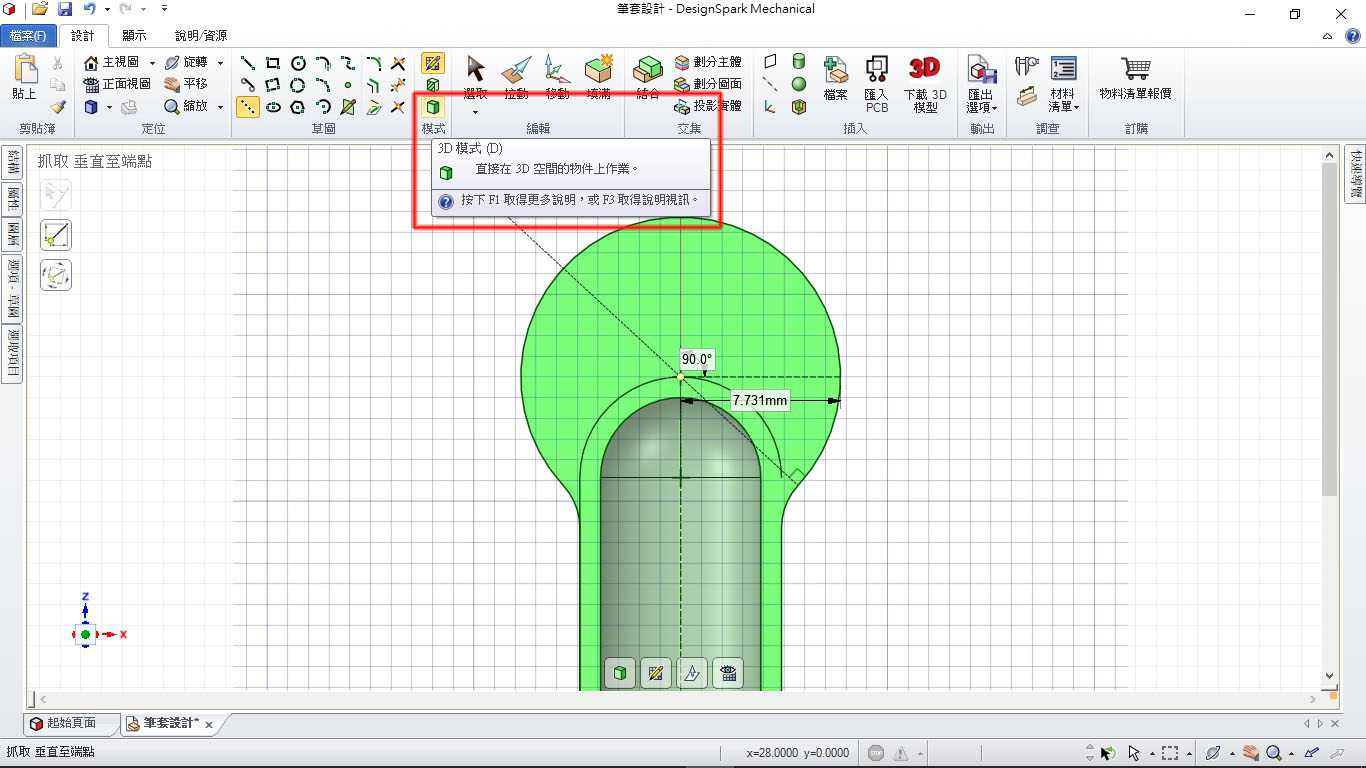

畫好圖後直接選3D模式，準備定義平面。

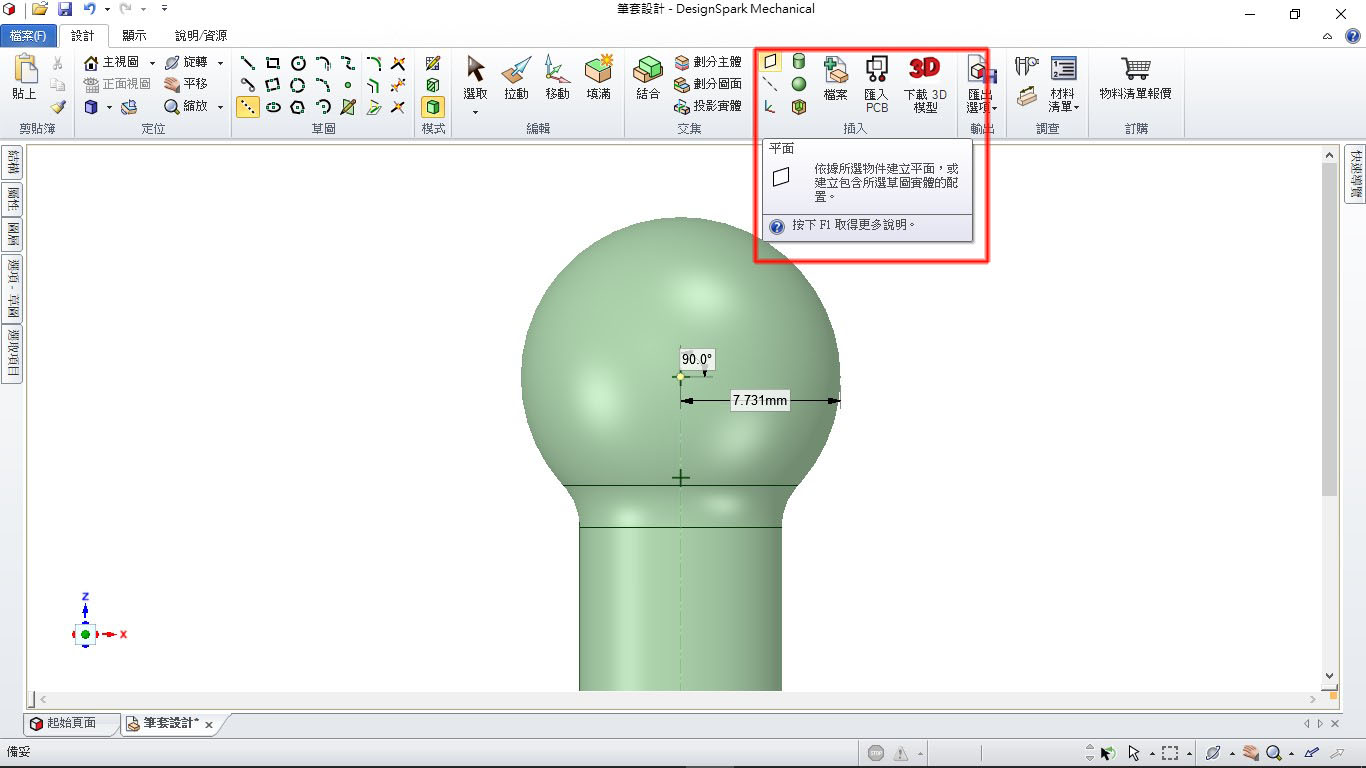

平面指令並非草圖指令，所以需要在3D模式下進行。如圖使用平面指令。

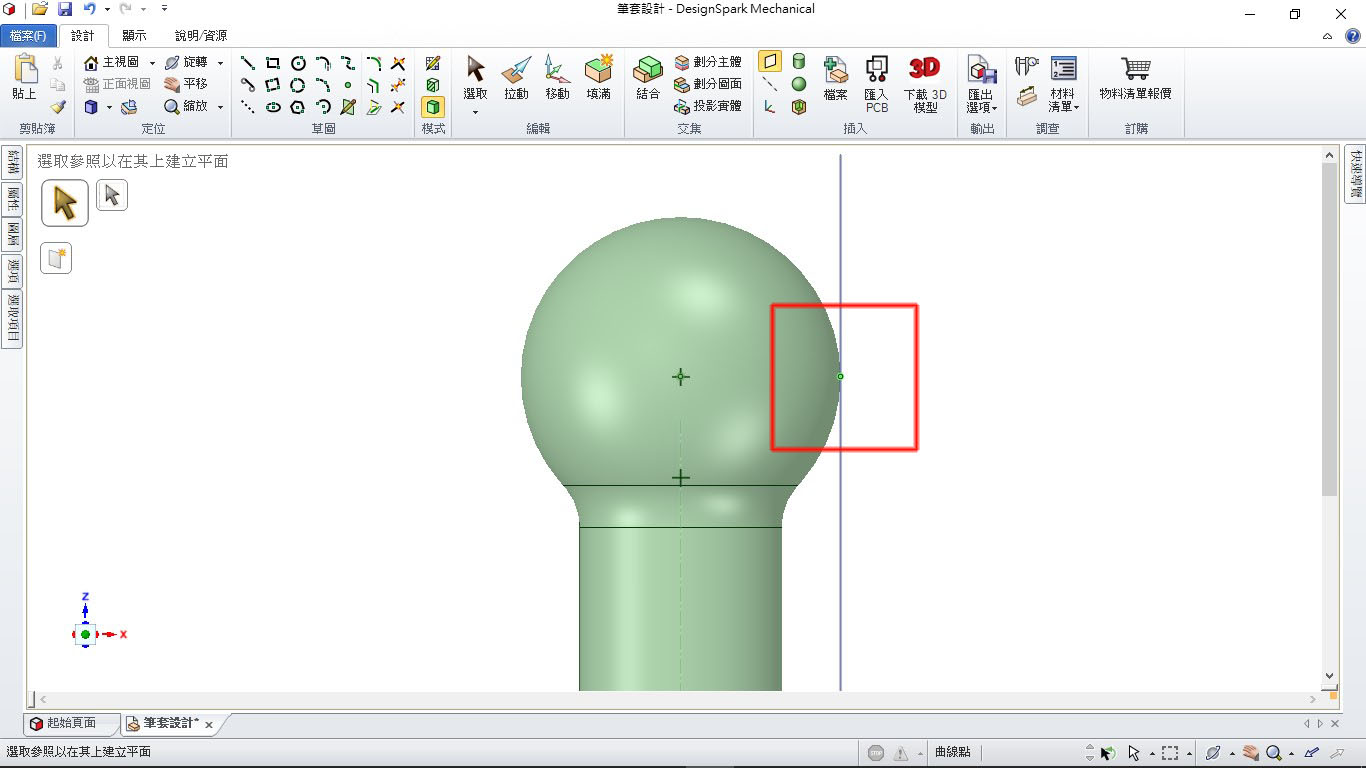

點選圓球邊緣建立平面。
step1. 畫出想要的大概草圖

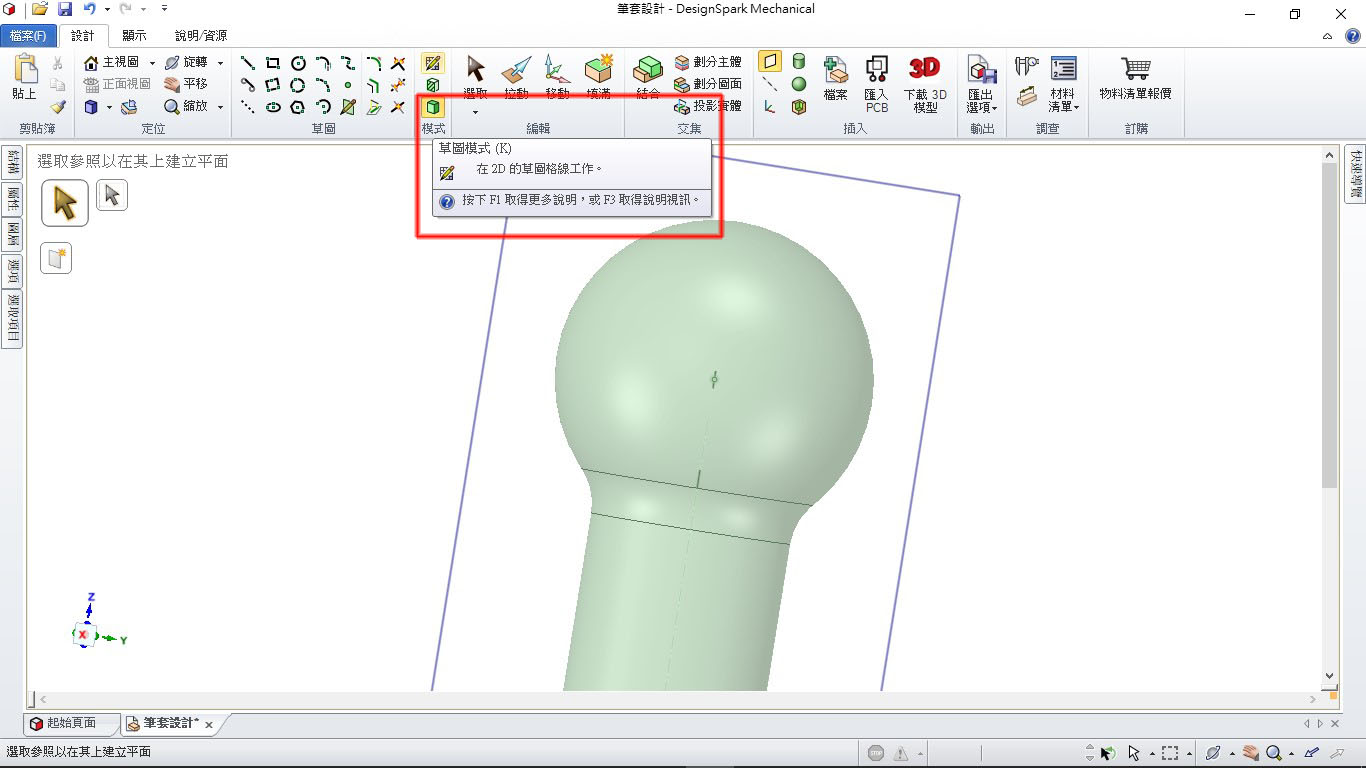

用草圖模式進入新建立的平面畫圖。

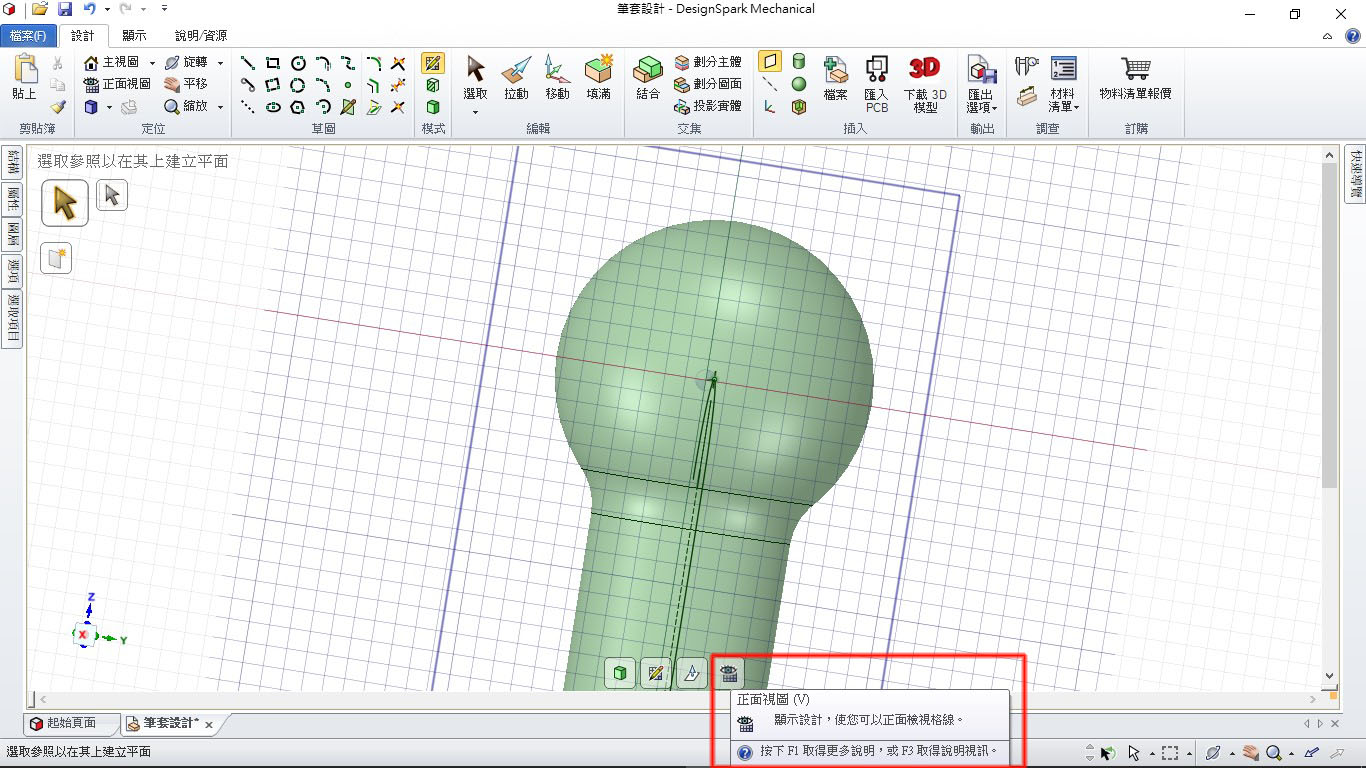

按下正面視圖轉正。

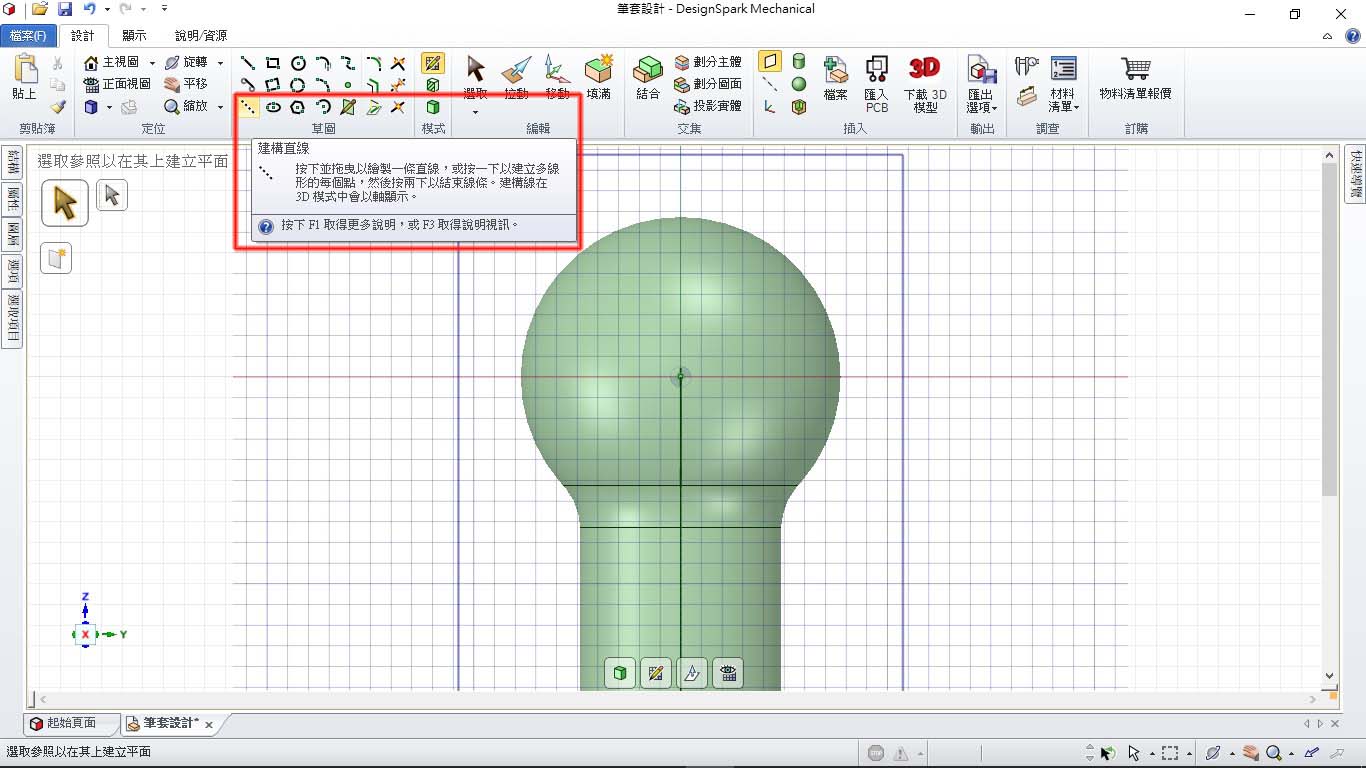

接下來要畫自己喜歡的圖形這裡要畫個臉先以建構直線定位。
利用定點在篇上方畫一對稱中心線段。

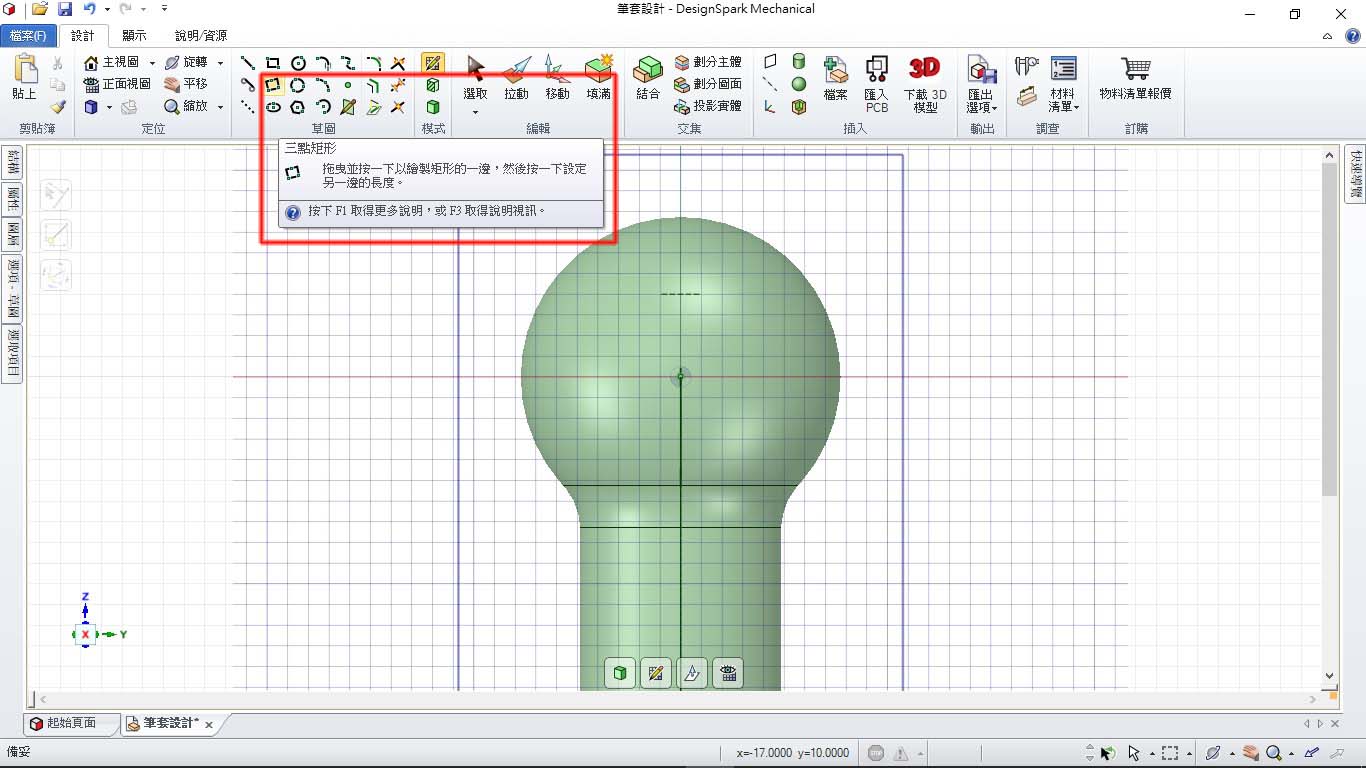

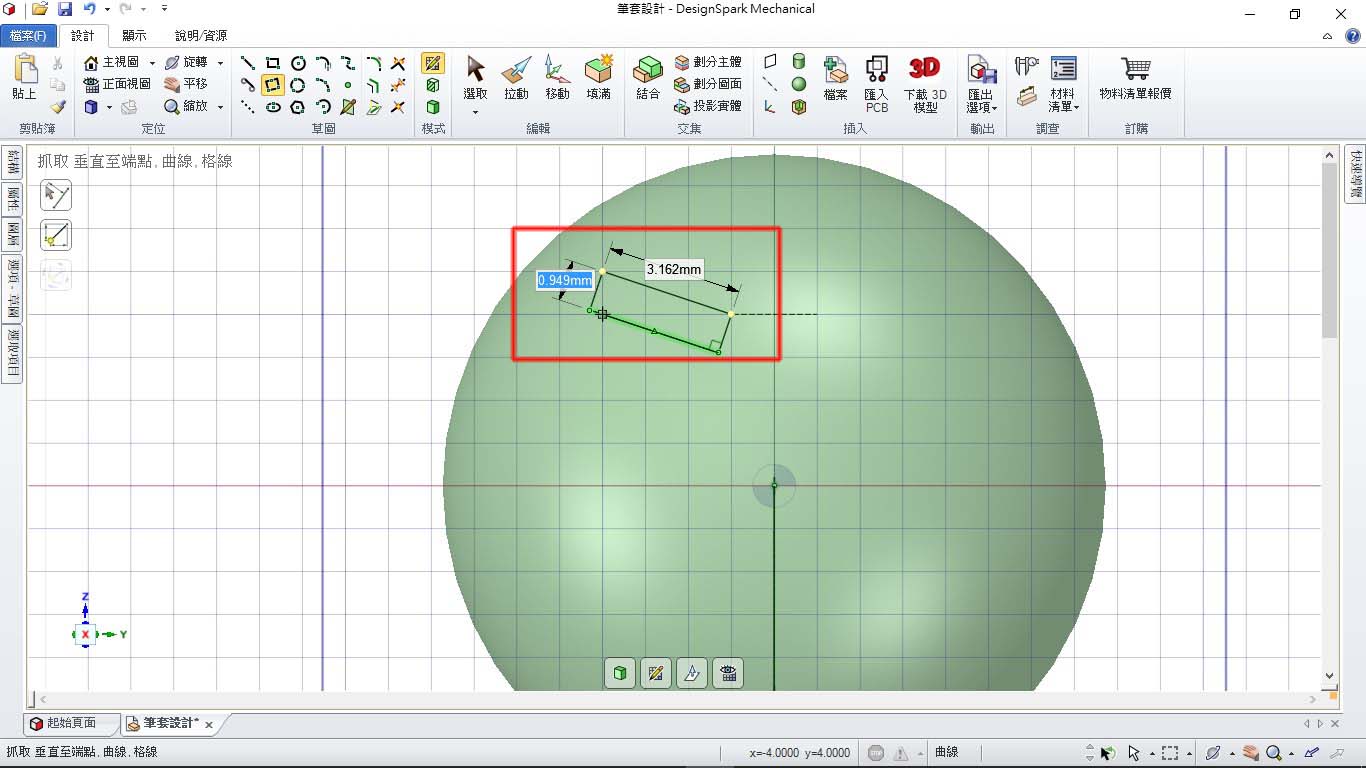

選用三點矩形。

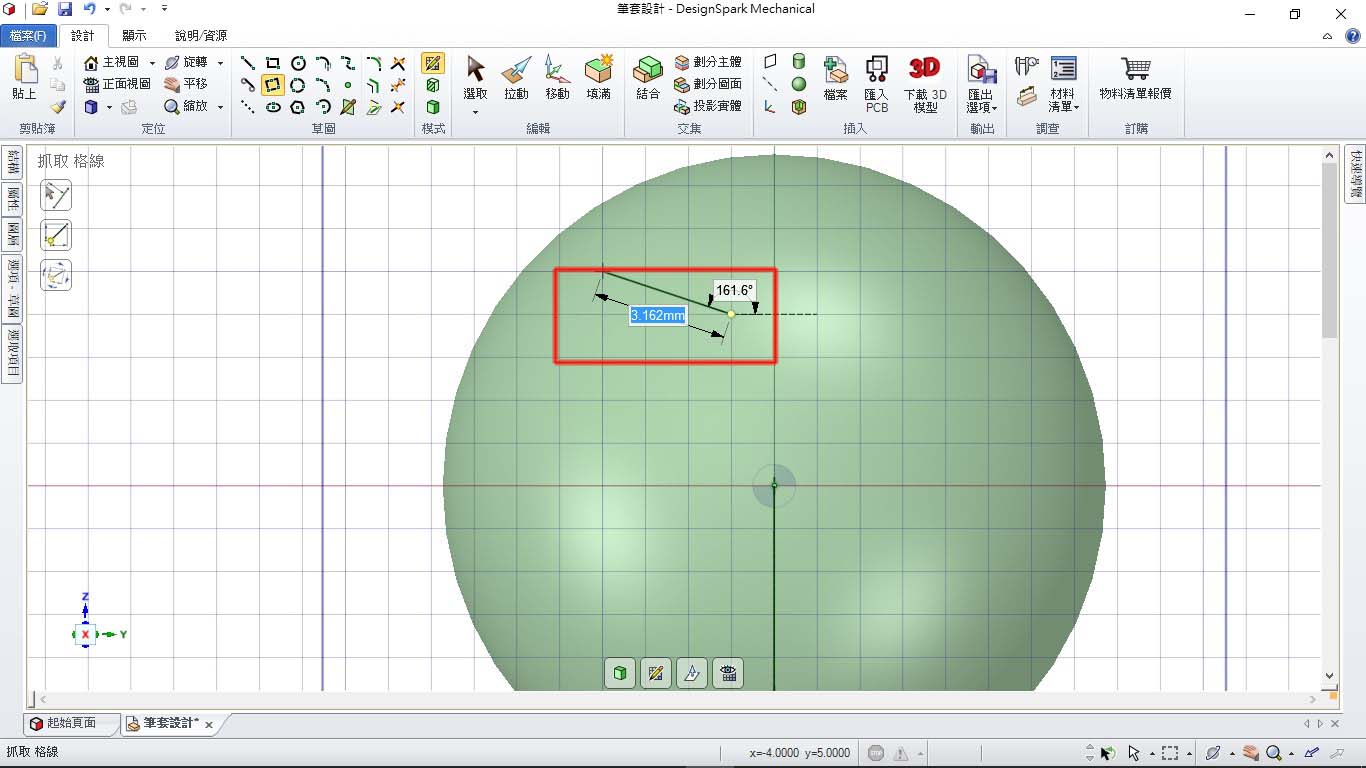

用方格定點定出矩形寬度。
向下一格定出寬度。
這樣就是我想要的眉毛樣子，當然這是很個人也很隨意的。依此要領就可以訂出對稱圖形。

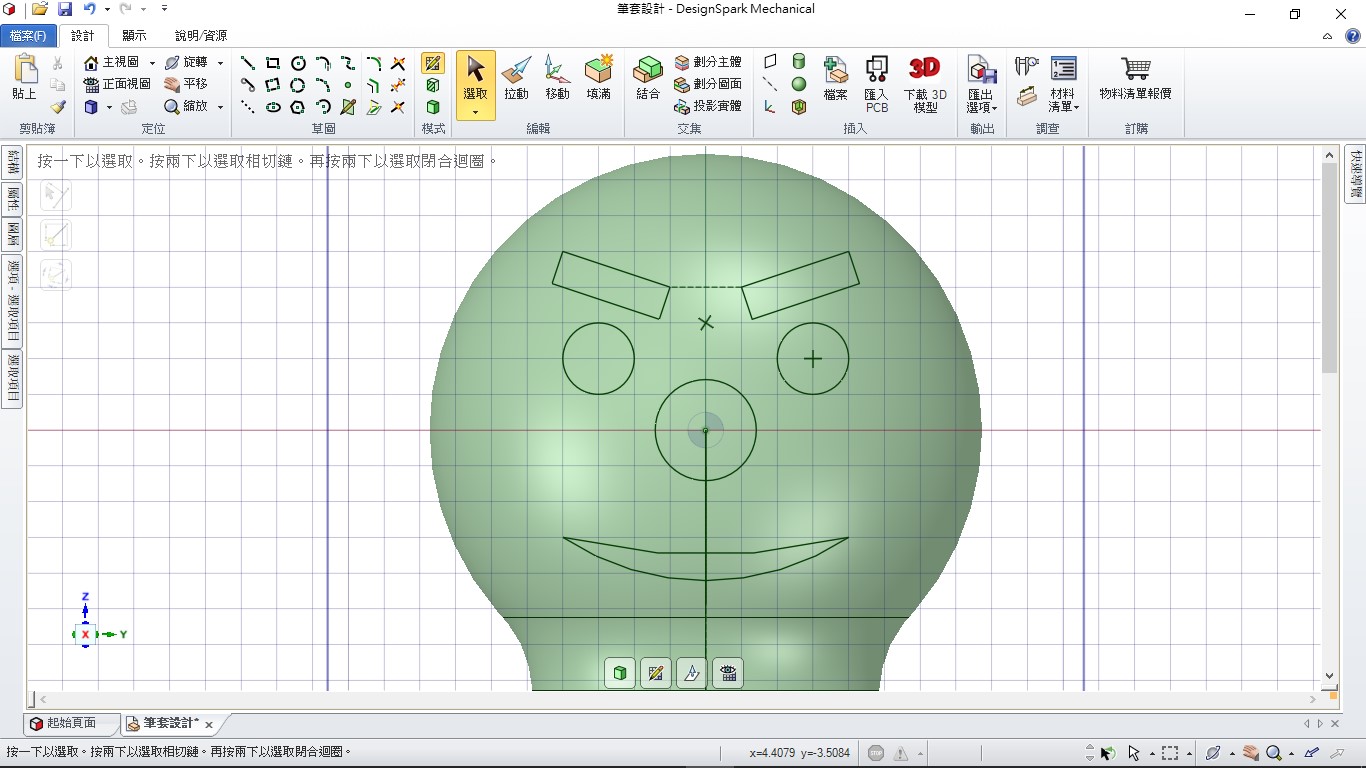

用圓形、掃移弧線畫圖，記得圖形要封閉。
Step2.依草圖及個人喜好畫出表情

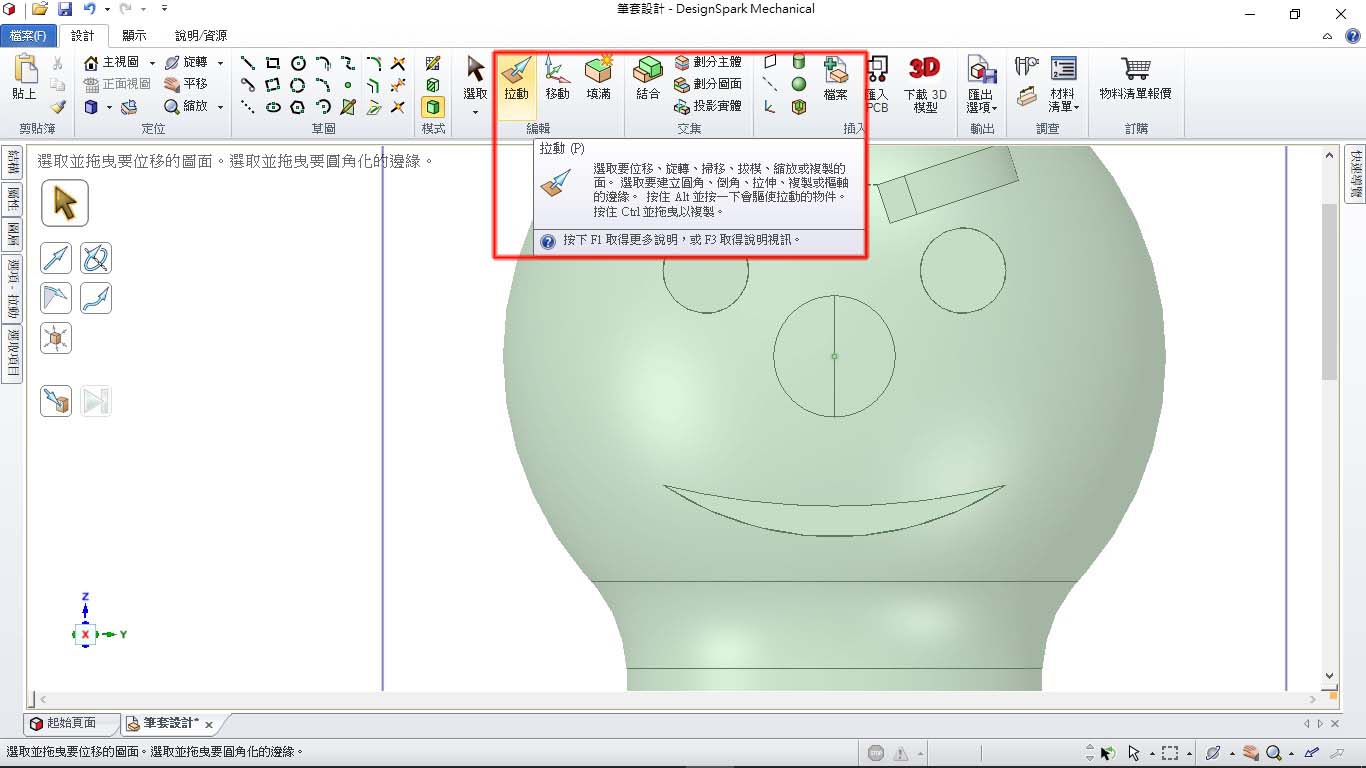

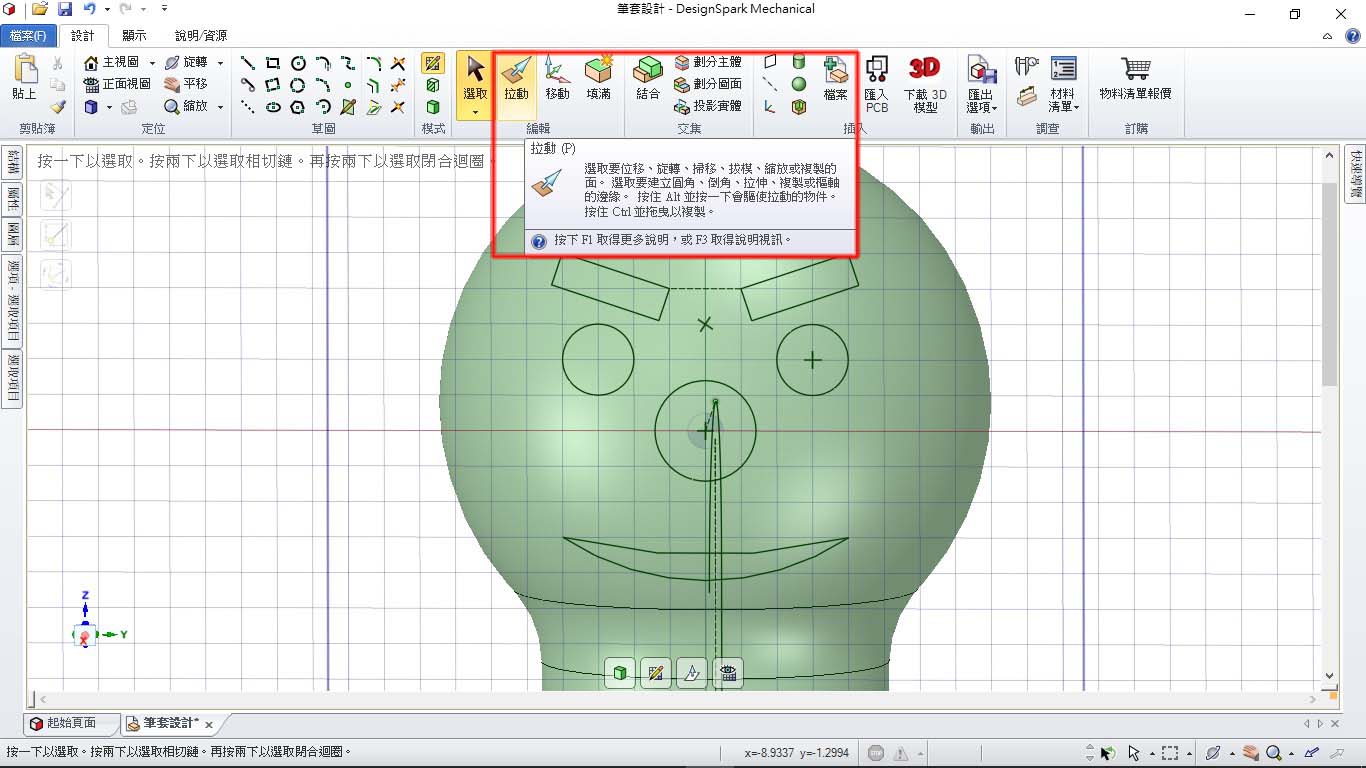

用拉動向本體切割。

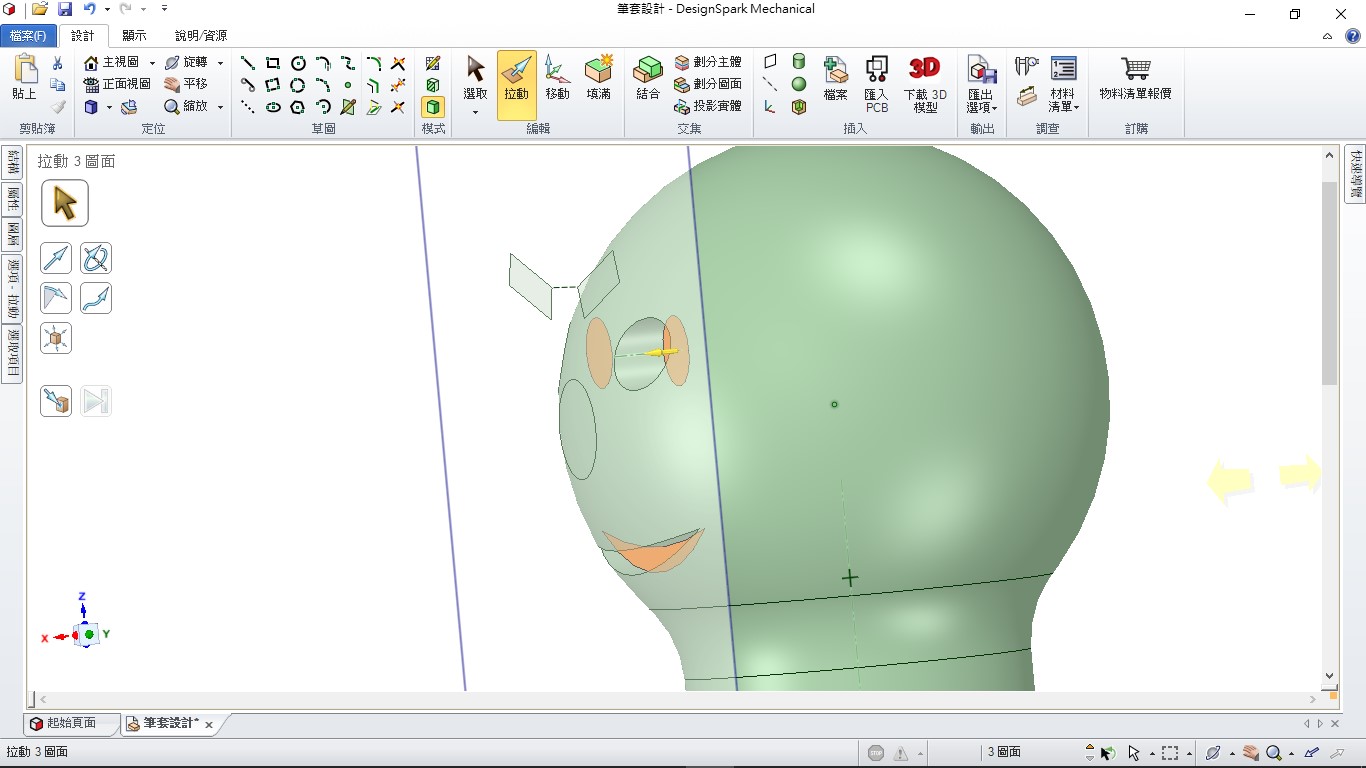

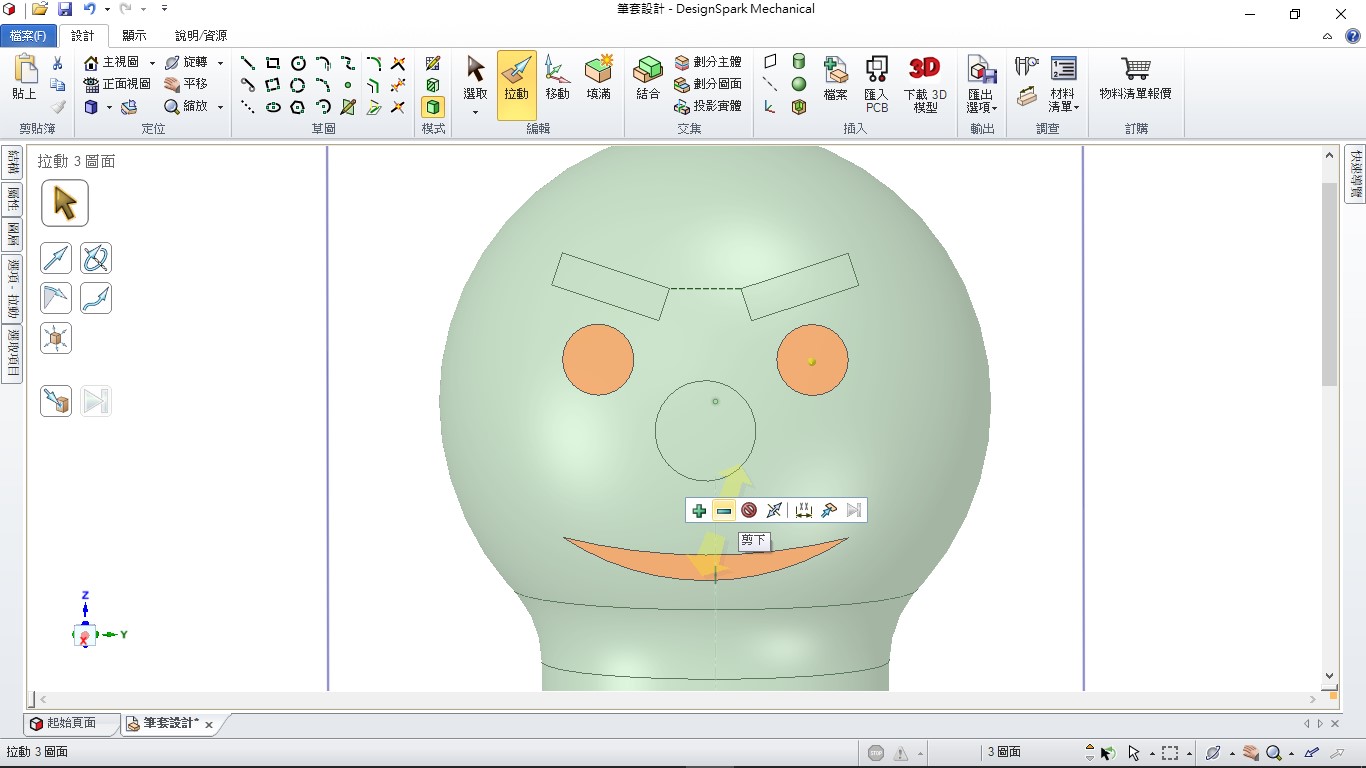

眼口都是凹的，選擇後向後拉。
用Ctrl配合滑鼠左鍵可以做到複數選取，在不選擇切銷或增加情況，預設向檢頭後方拉動就是切銷。
拉動前以中鍵向側邊移動以利觀察，這裡利用預覽決定深度，約2mm。

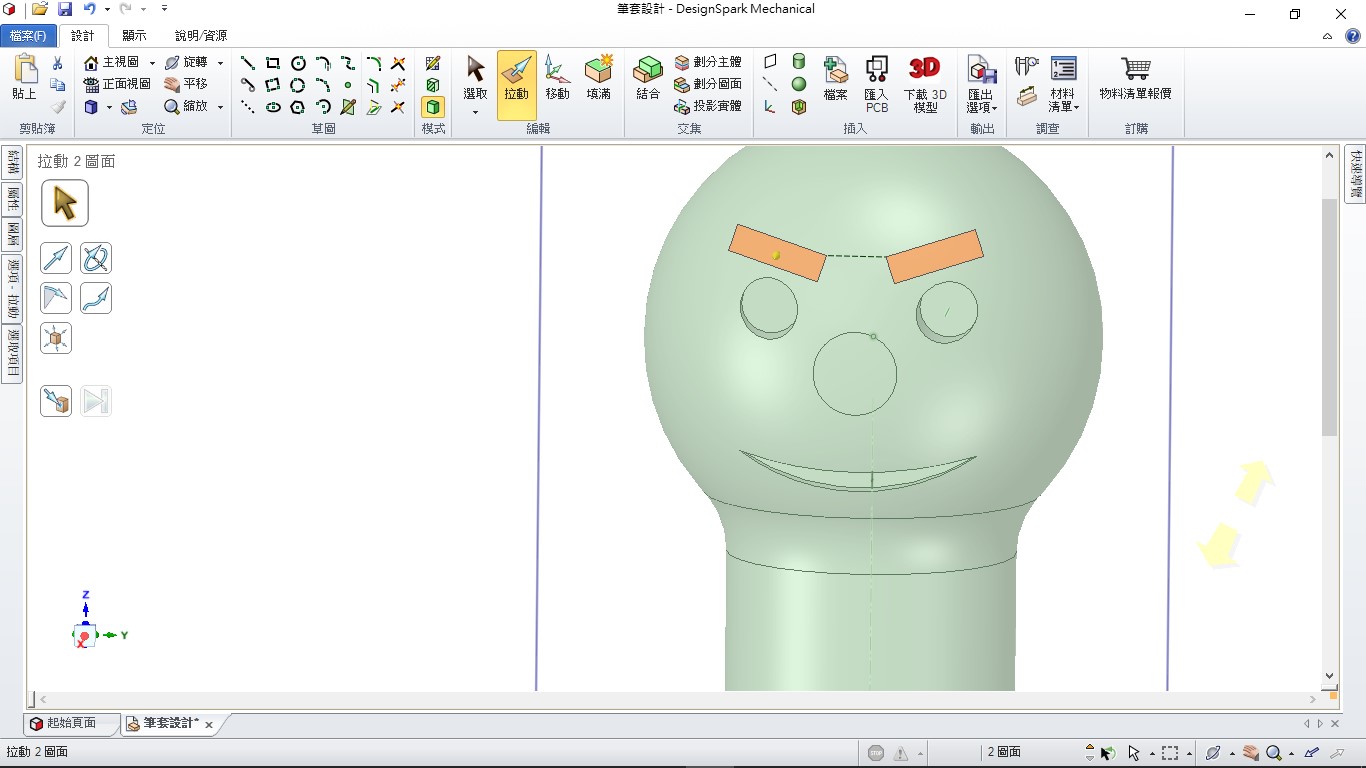

眉毛用拉動長出，用Ctrl配合左鍵複選。

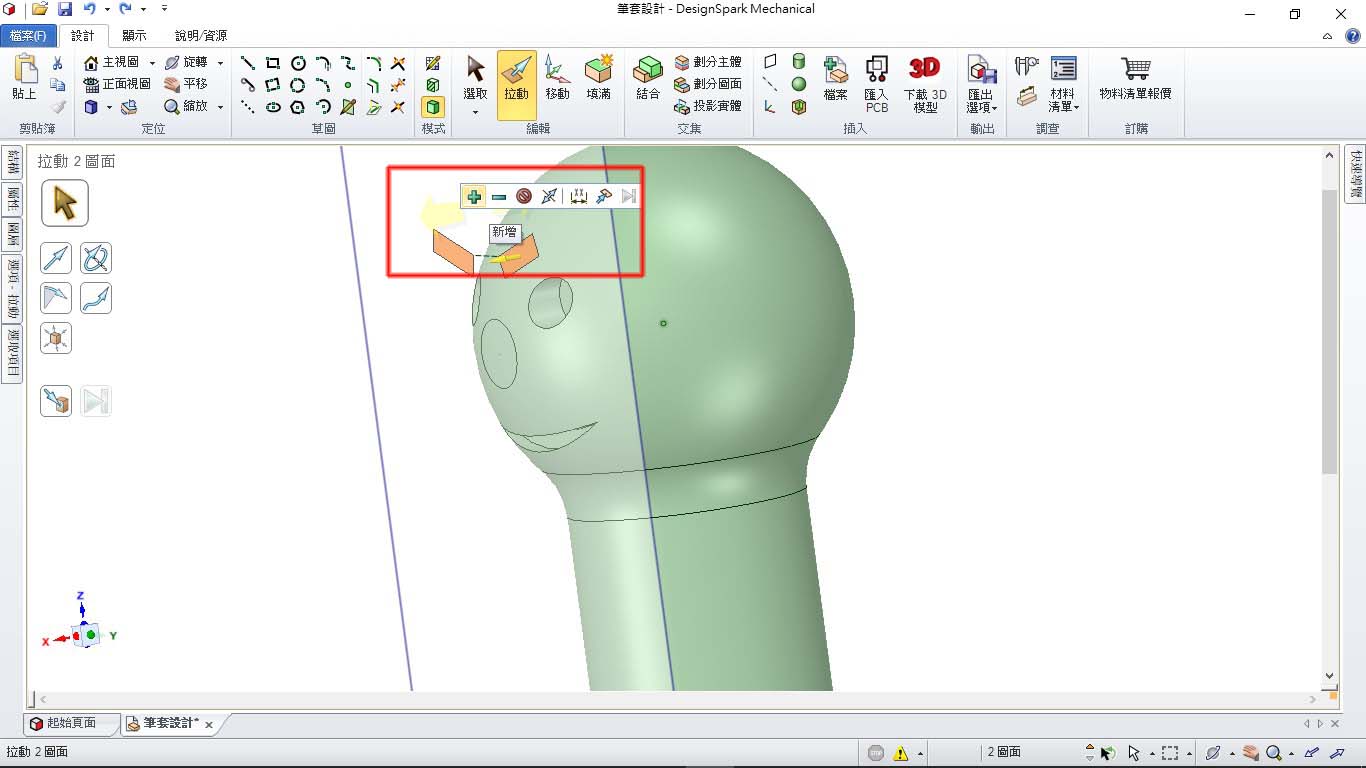

因要項箭頭後方拉出，拉動前要先選新增。
畫超過本體即可。

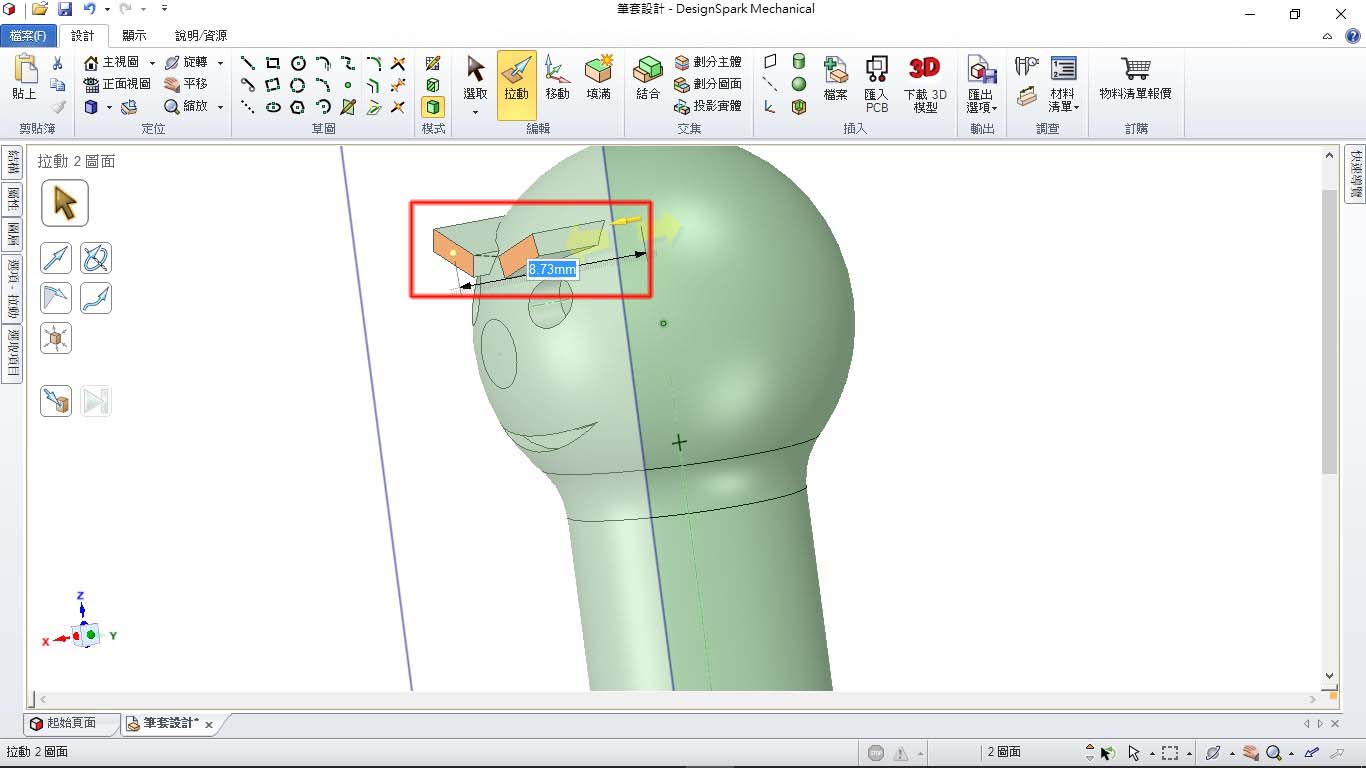

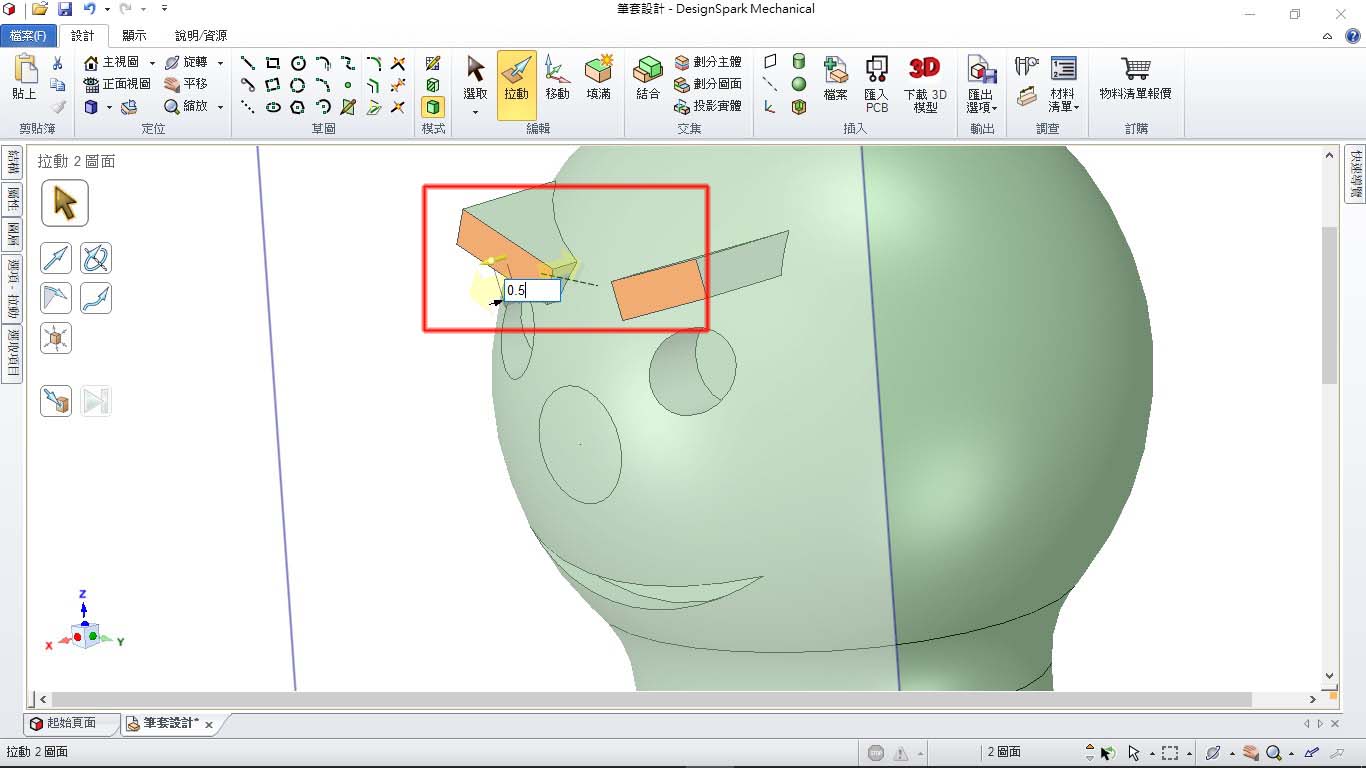

眉毛太長再次選取長出的平面，向後拉0.5。

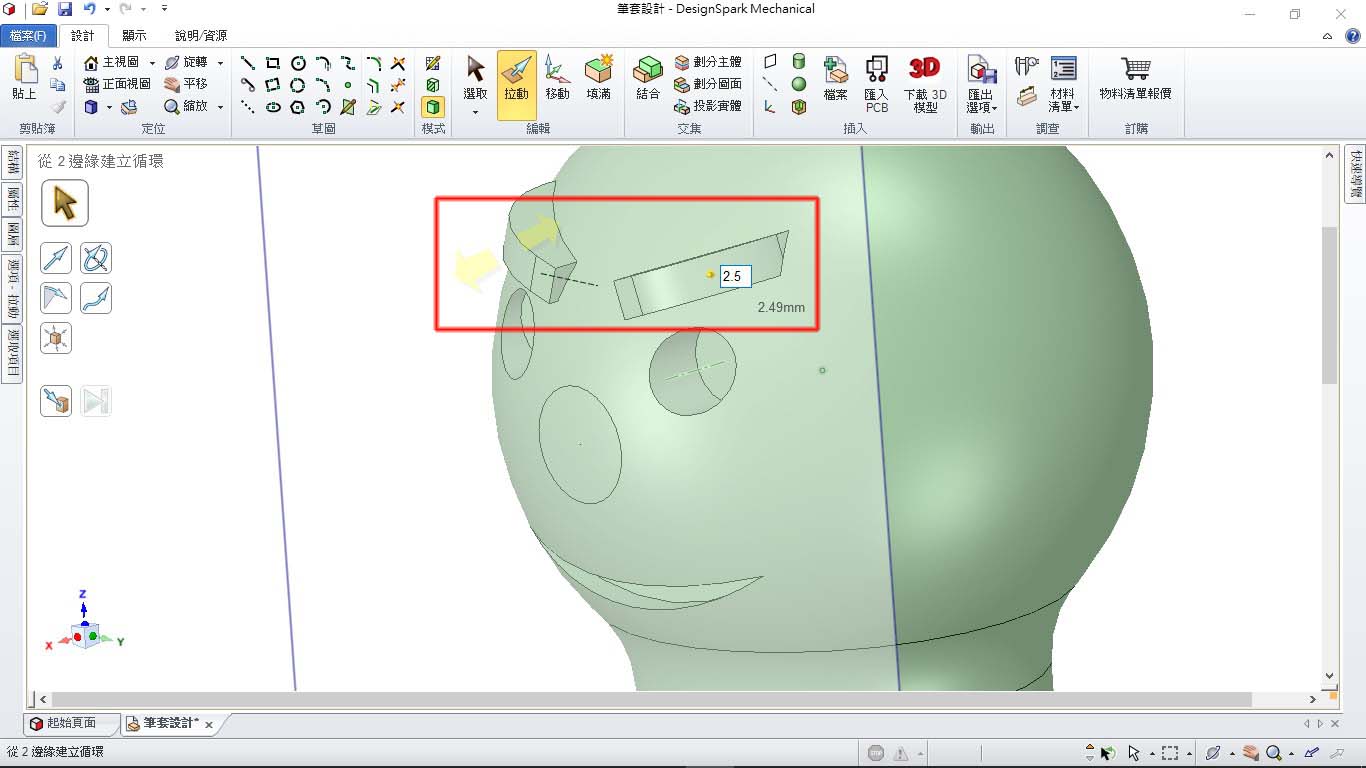

用拉動眉角建立圓弧，半徑2.5mm。

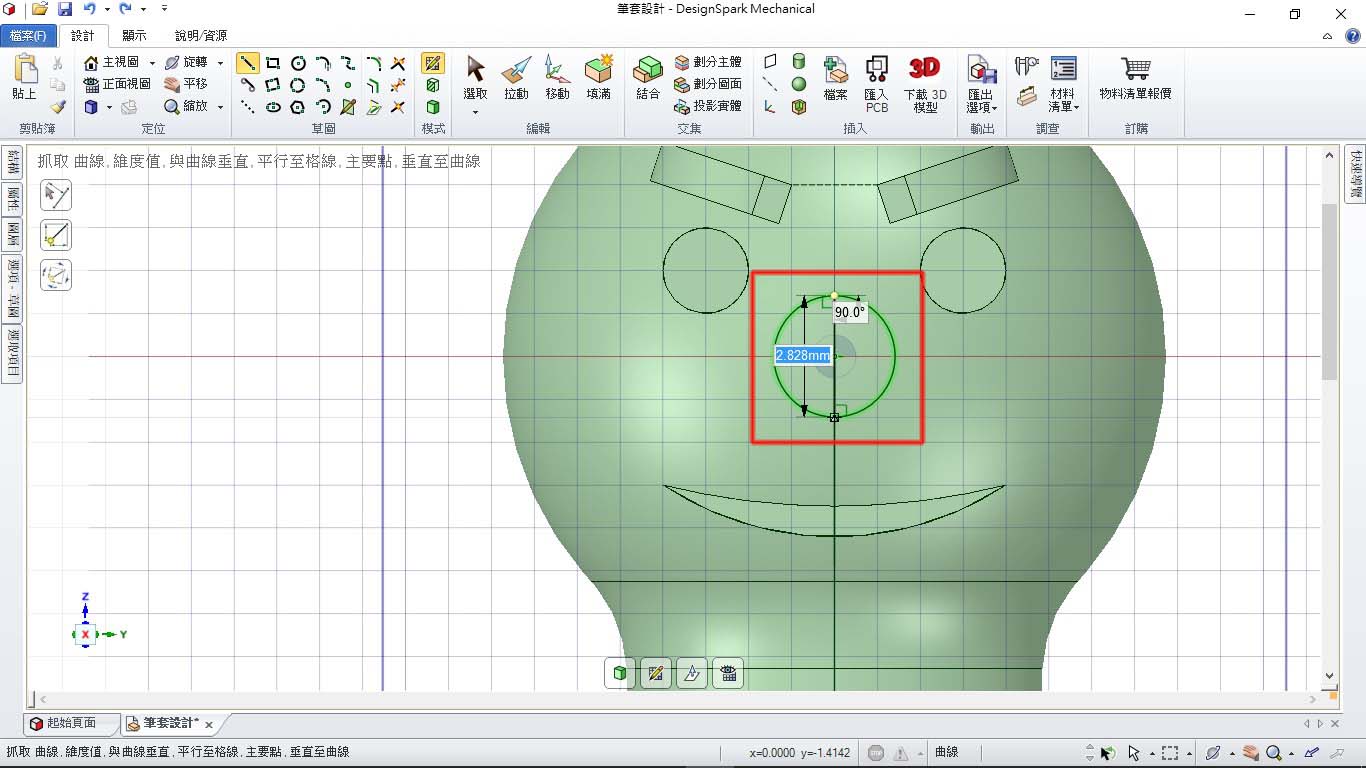

回到畫臉的草圖，將鼻子中央畫一直線。
再用拉動旋轉出鼻子。

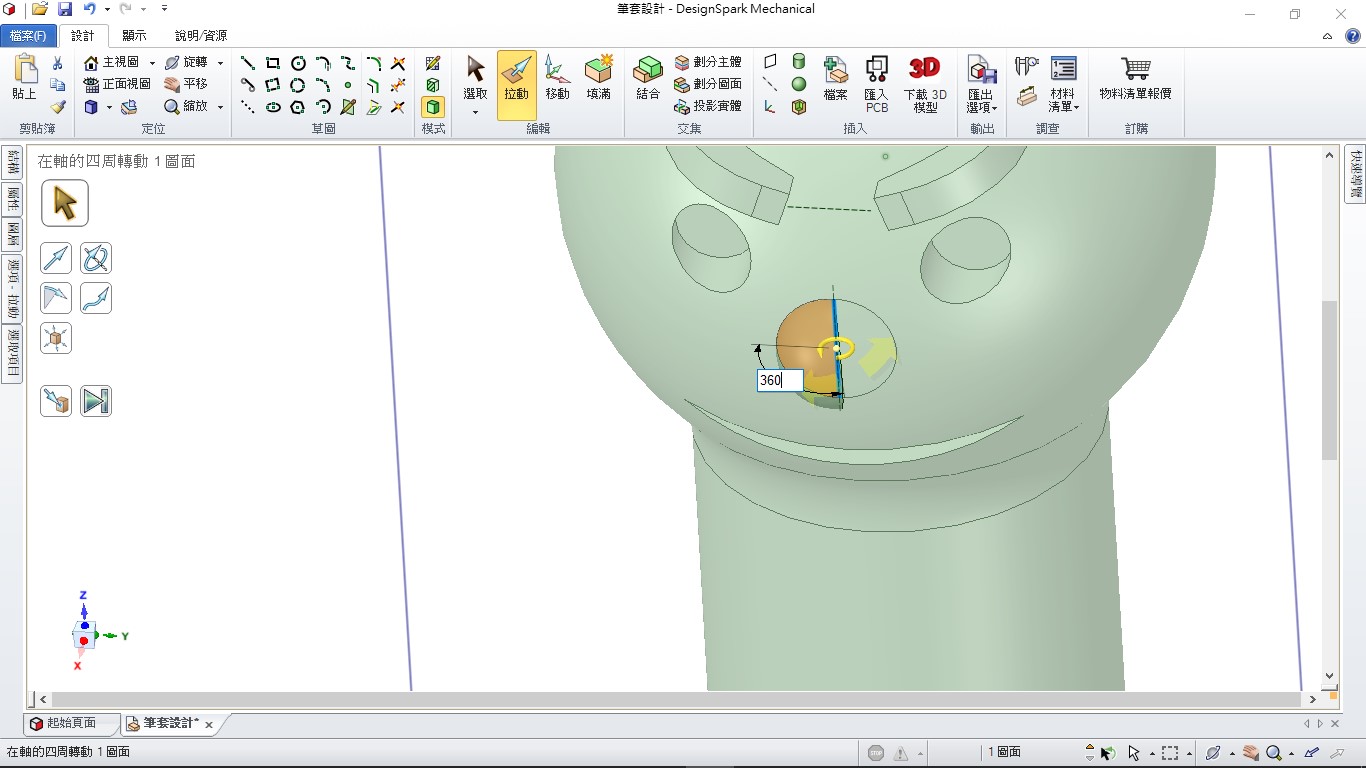

長出部分就可輸入360。
完成鼻子。

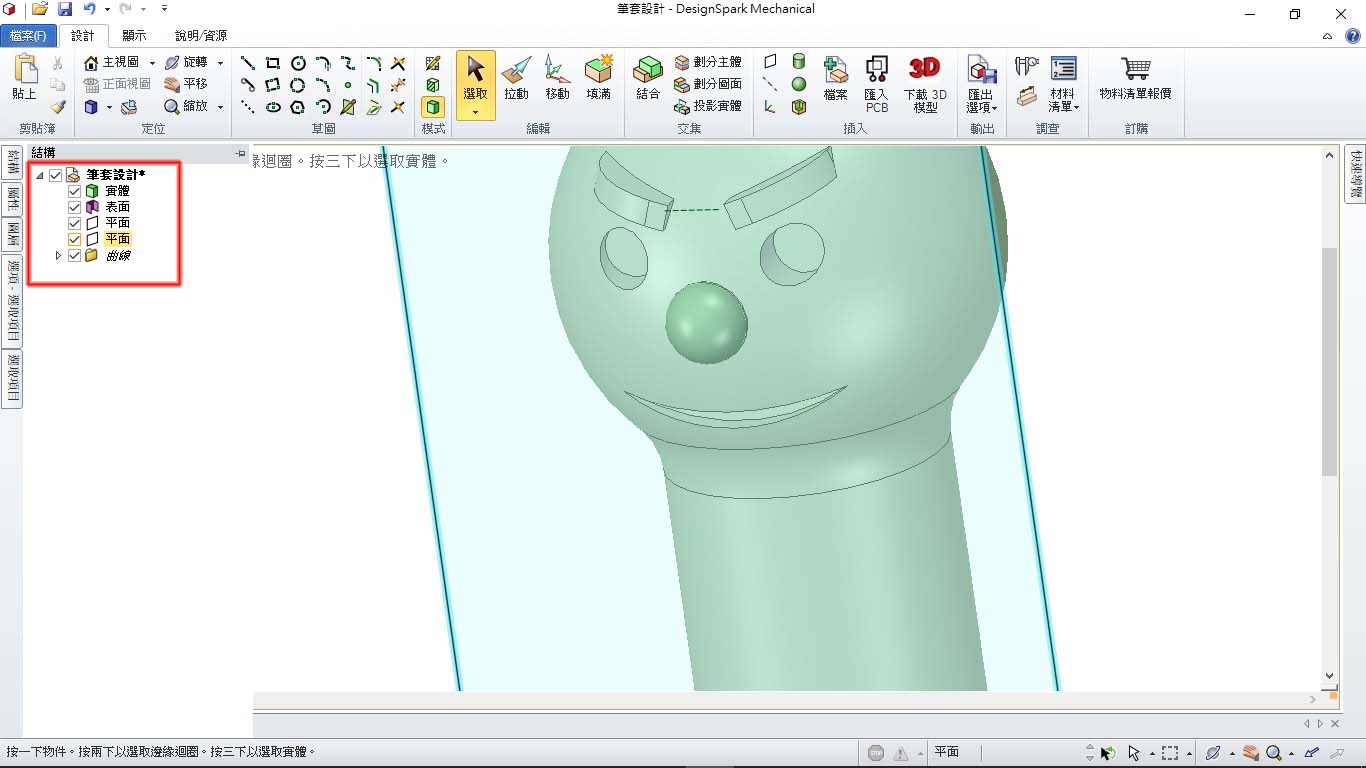

選結構→將前方平面勾選取消，這樣可隱藏平面以利觀察。

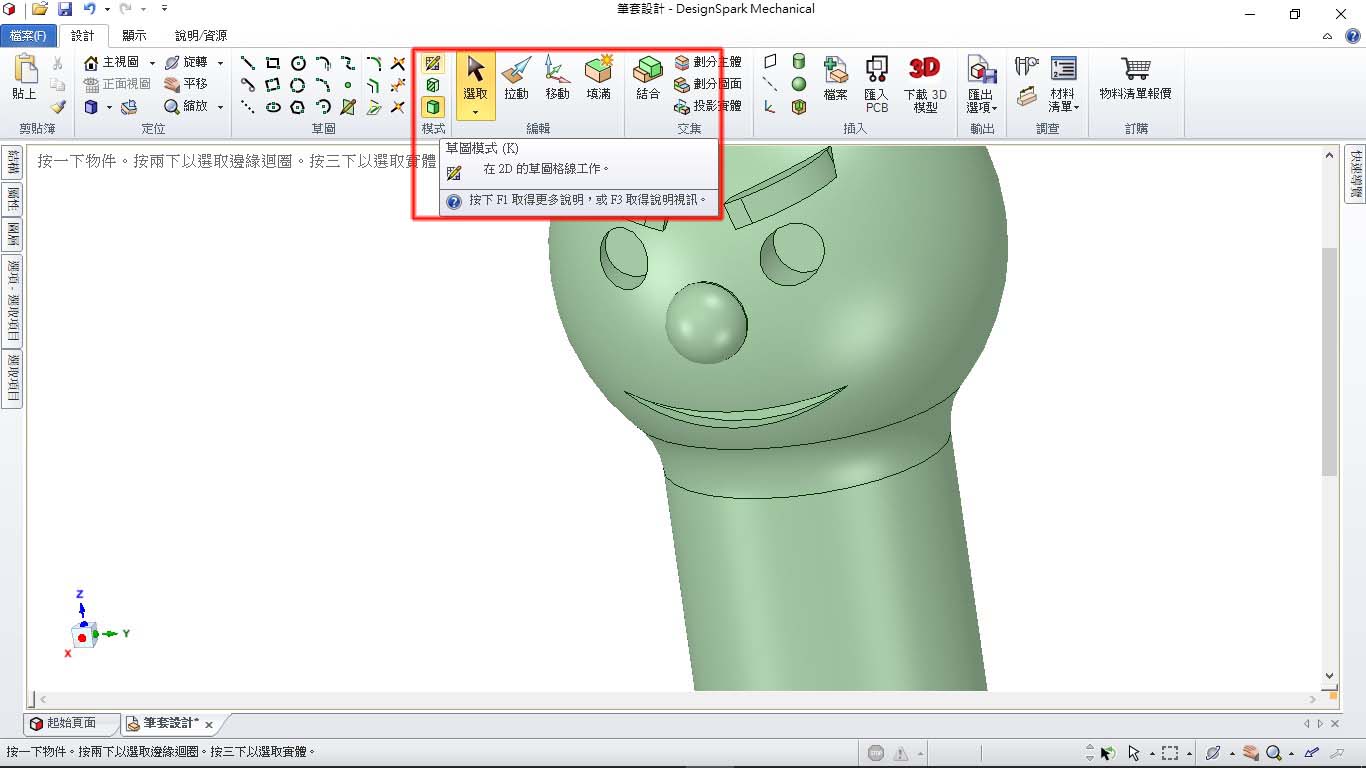

選草圖模式。

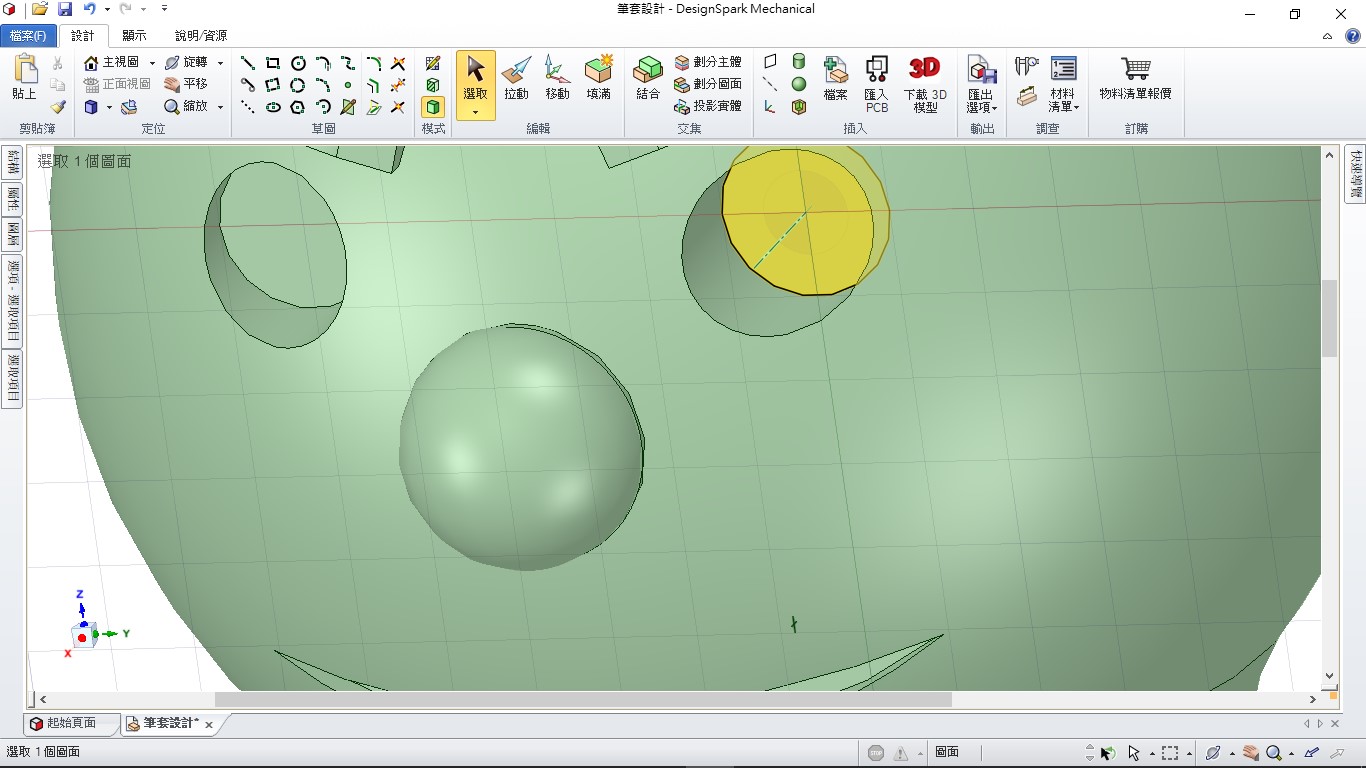

點選眼睛凹陷處作圖。

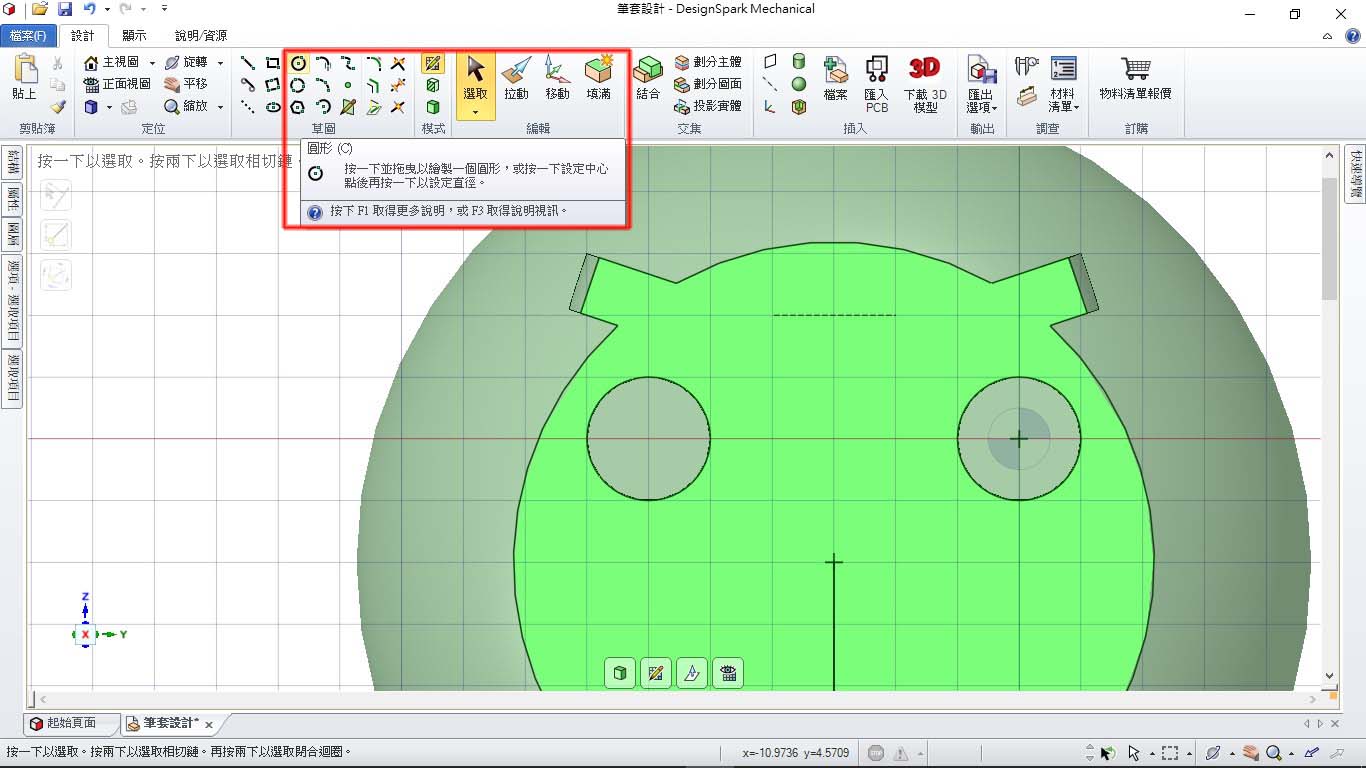

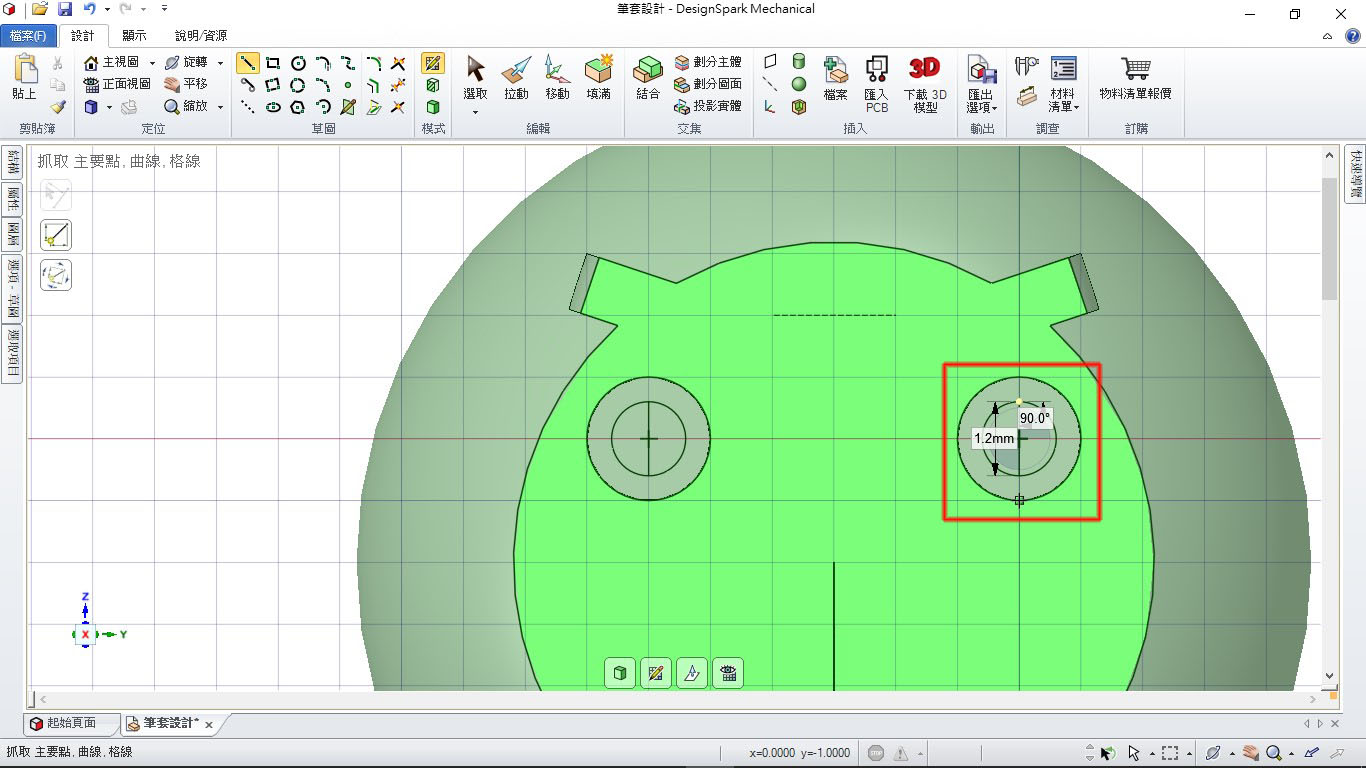

用圓形畫出瞳孔。

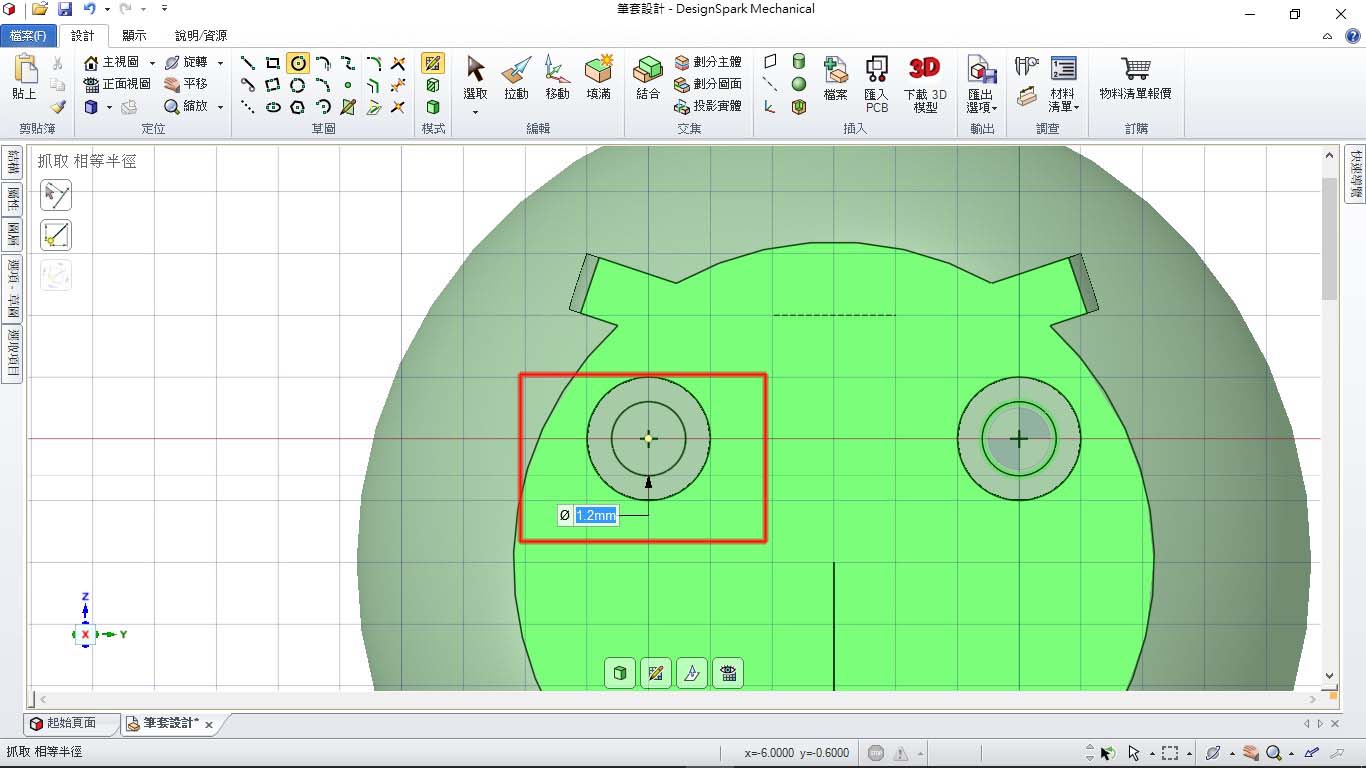

兩邊用一樣直徑，這裡畫的是1.2mm。
用直線在圓形中央畫線，形成半圓。

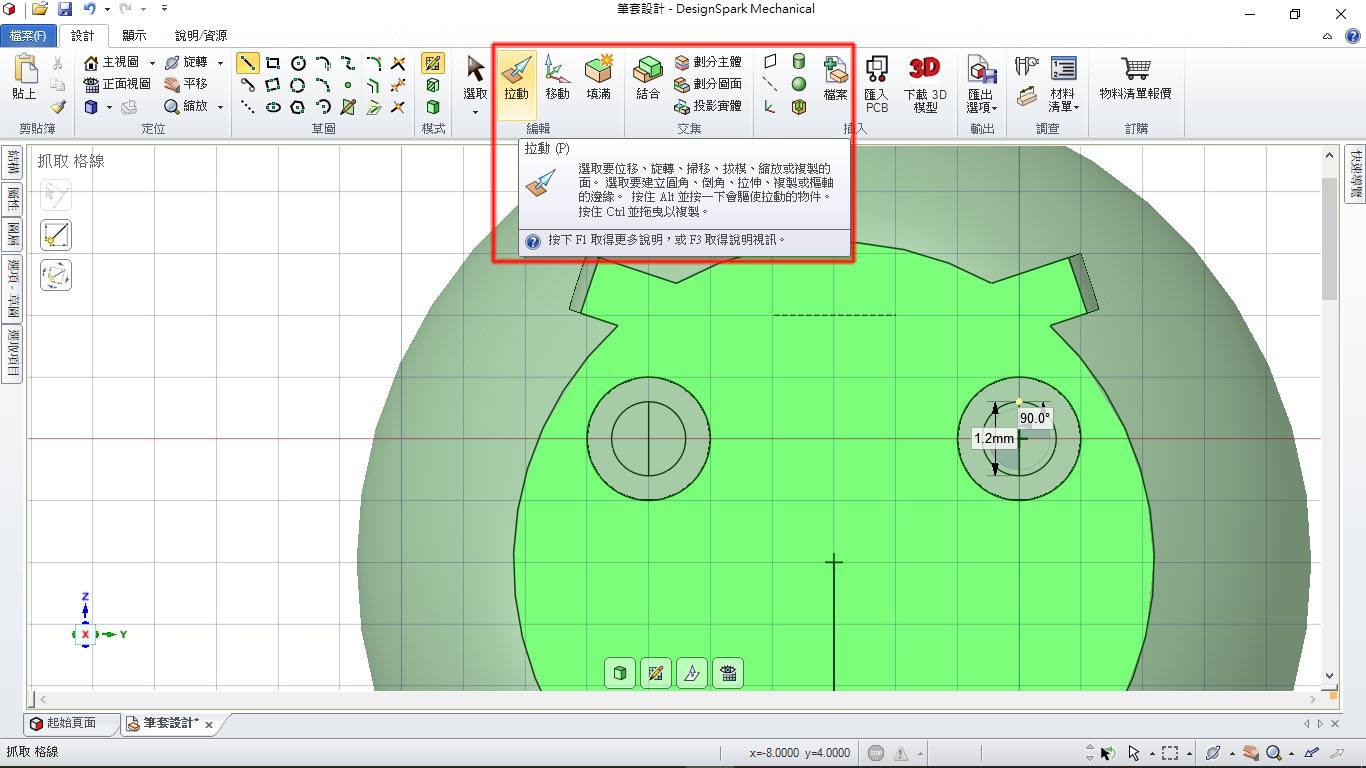

選擇拉動旋轉出圓球形。

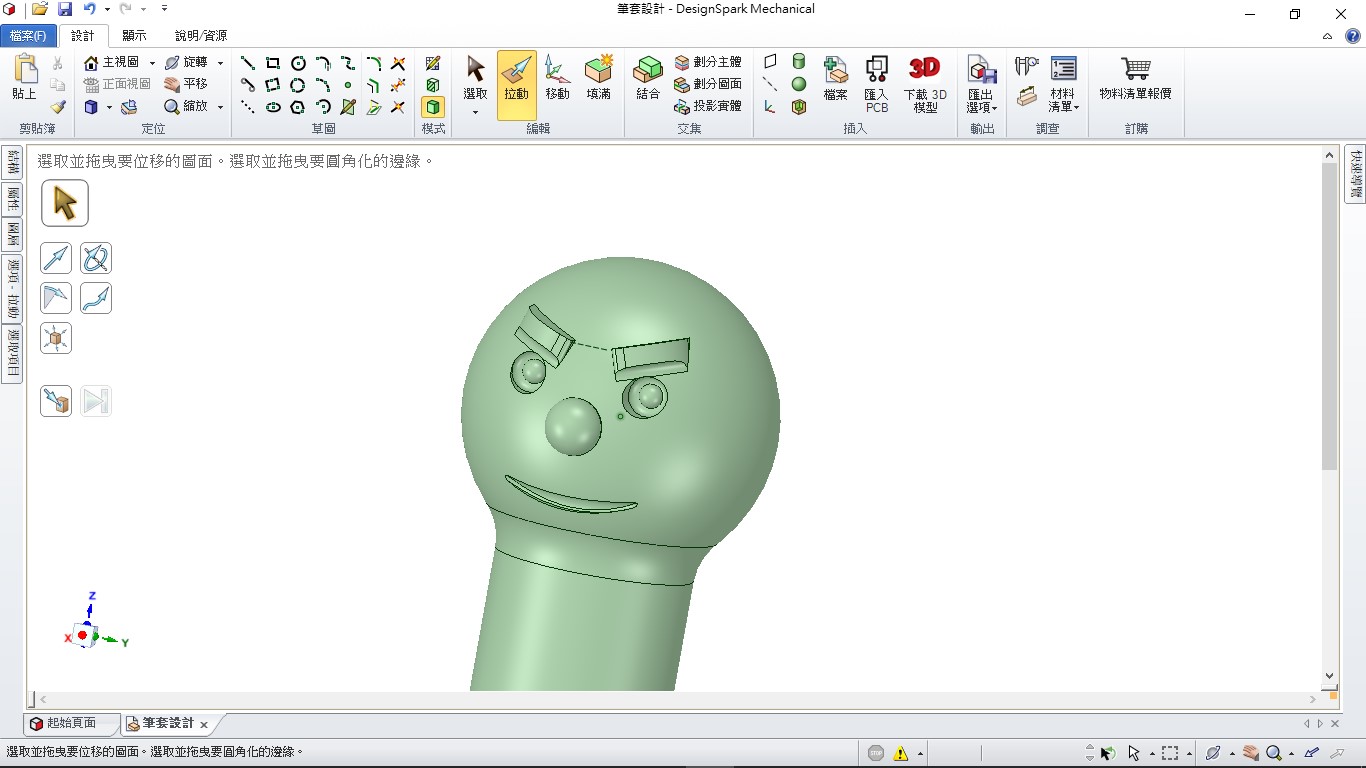

臉部依喜好用圓角修整。

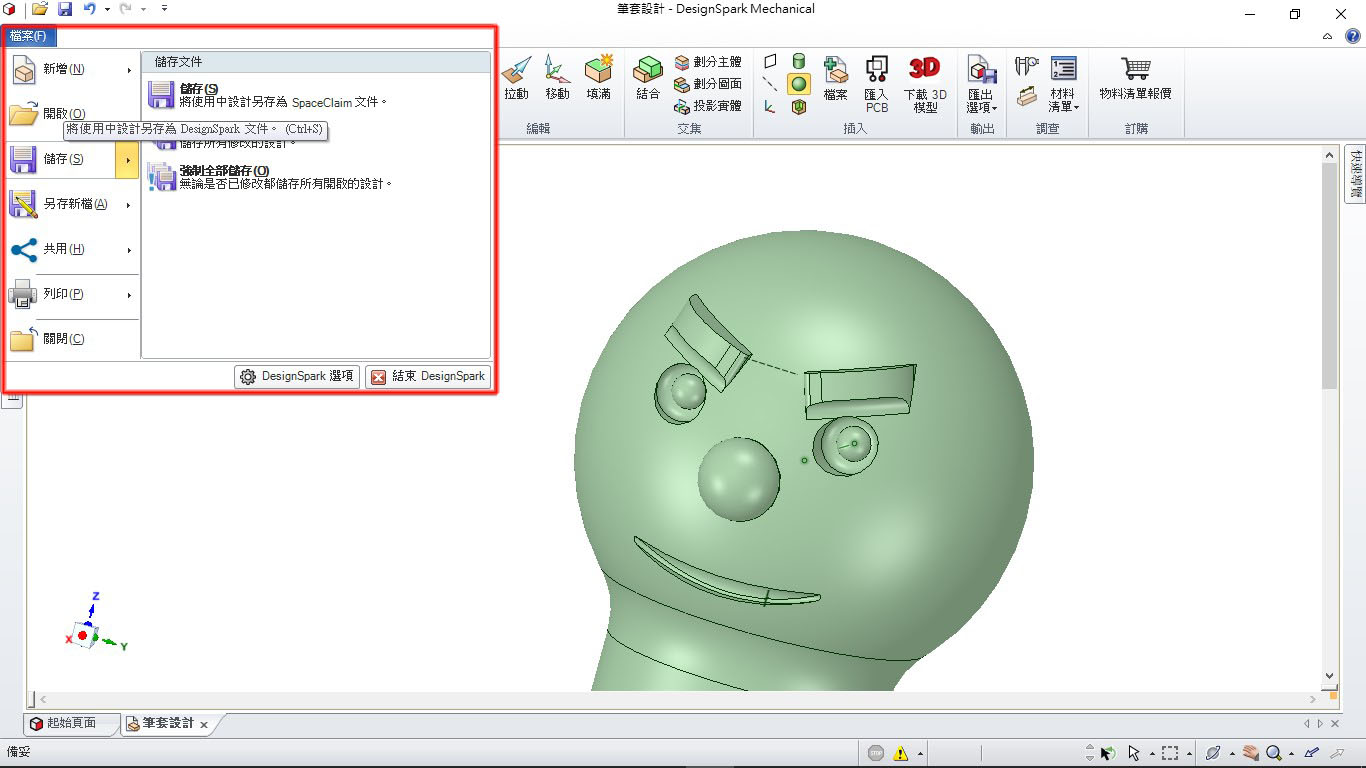

按下[檔案]→[儲存]輸入自己的檔案名稱。

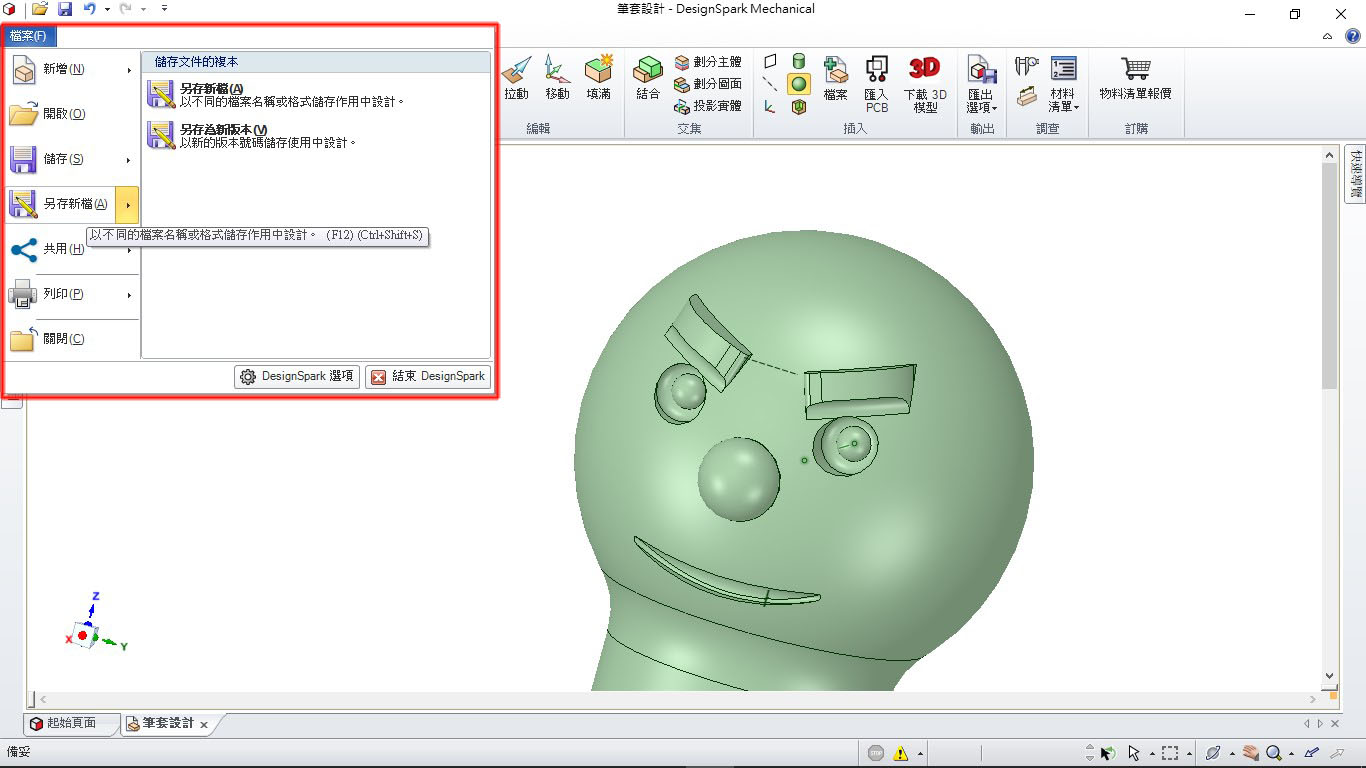

按[檔案]→[另存新檔]。

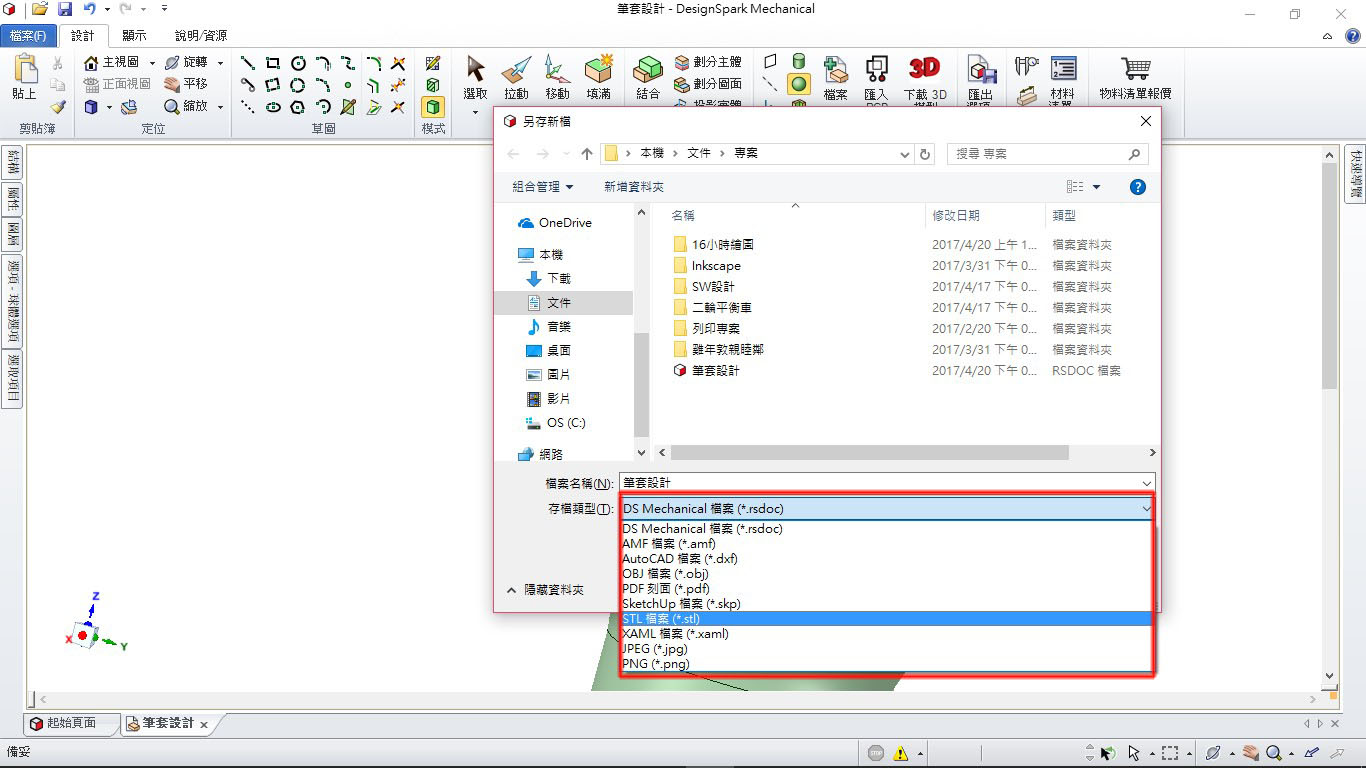

按下存檔類型最後的向下箭頭，選擇STL檔。
Step3. 結語
在畫筆套圓柱及臉的圓球形時也能一次畫完，本次主要是想用到投射到草圖，以利教學。
在畫瞳孔及鼻子時也能用球體，大家可以自己試試看。
大家可以試試畫自己喜歡的圖形，或許能創造更有趣的筆套喔！
