作者/攝影	郭俊廷
時間	60分鐘
難度	★★★☆☆
材料表	電腦(or筆記型電腦) BBC micro:bit 微控制板x1 BOSON擴充板 for micro:bitX1 BOSON風扇、濕度感測器X1 Micro USB線 Gravity: UART OBLOQ –物聯網模組

由於有客人想要在Micro:Bit上傳送資料到網路上以及使用BOSON套件來使用IoT的應用，我們為此做了Gravity: UART OBLOQ –物聯網模組的轉接板讓他可以直接使用於Boson擴充板 for micro:bit，功能就如本文的BOSON Wi-Fi模組一樣。 [caption id="attachment_42815" align="aligncenter" width="700"]

microbit+擴充板+obloq[/caption] [caption id="attachment_42819" align="aligncenter" width="701"]

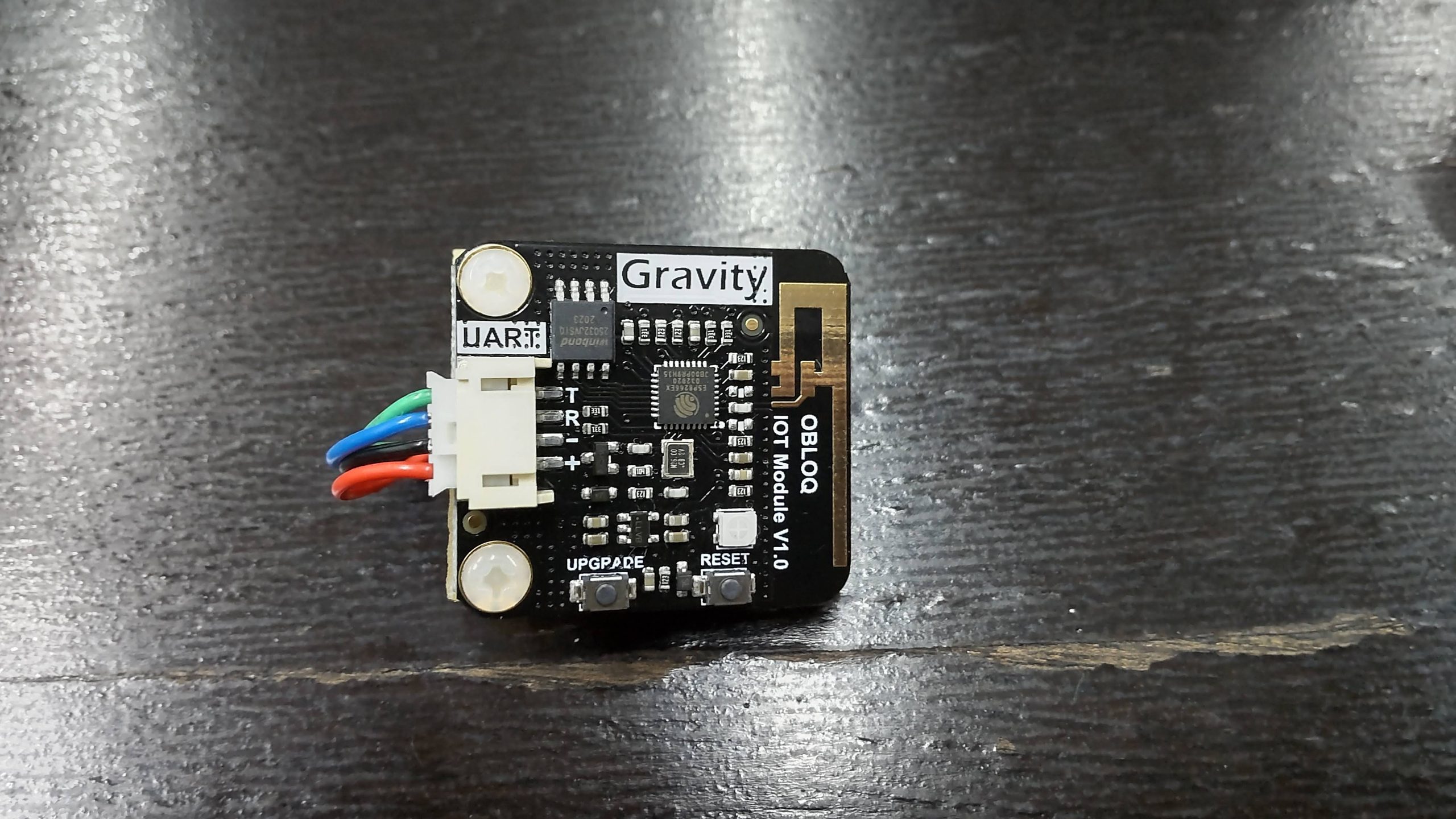

Gravity: UART OBLOQ –物聯網模組[/caption] [caption id="attachment_42820" align="aligncenter" width="700"]

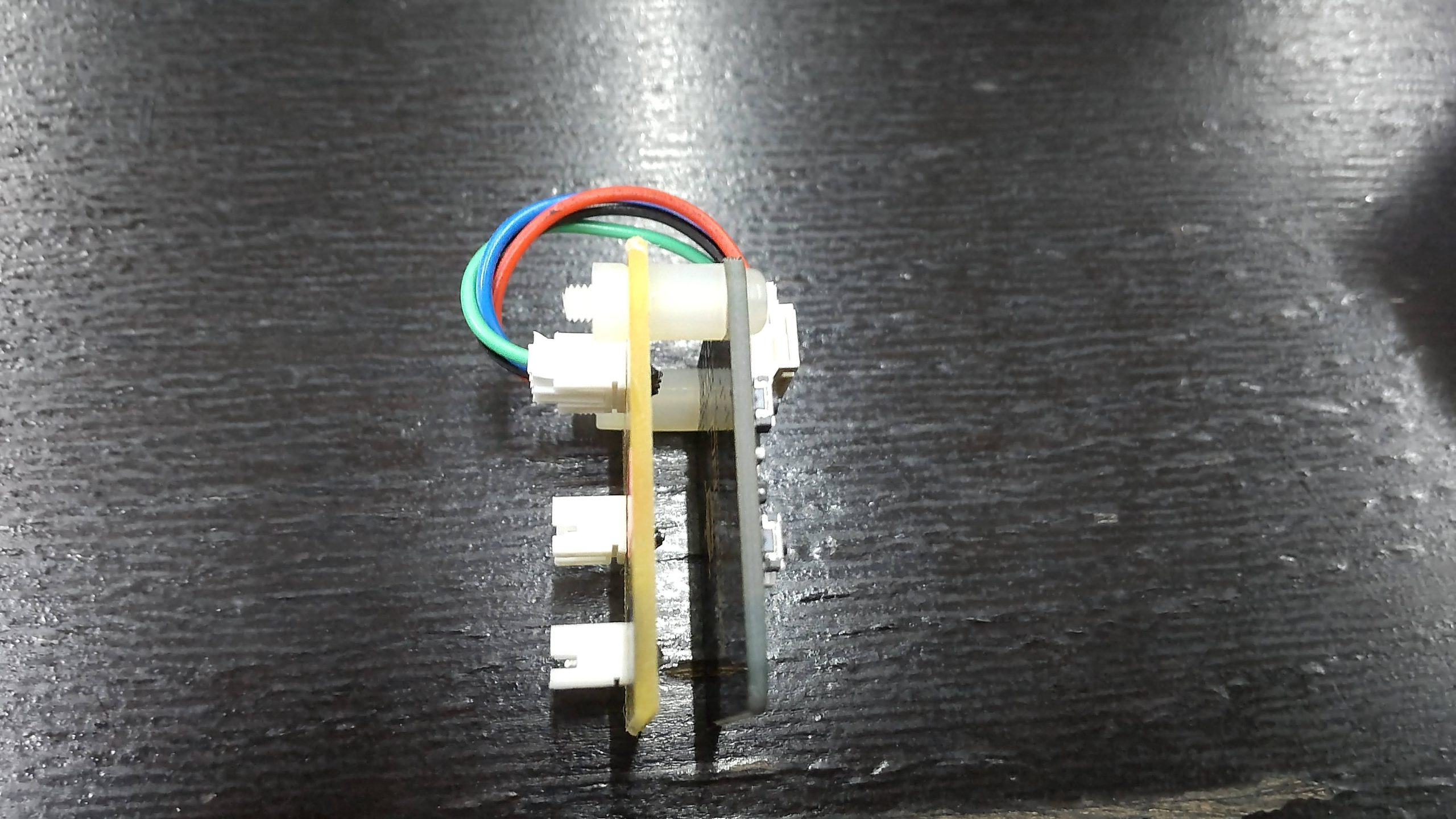

Gravity: UART OBLOQ –物聯網模組+轉接板側面[/caption] [caption id="attachment_42823" align="aligncenter" width="700"]

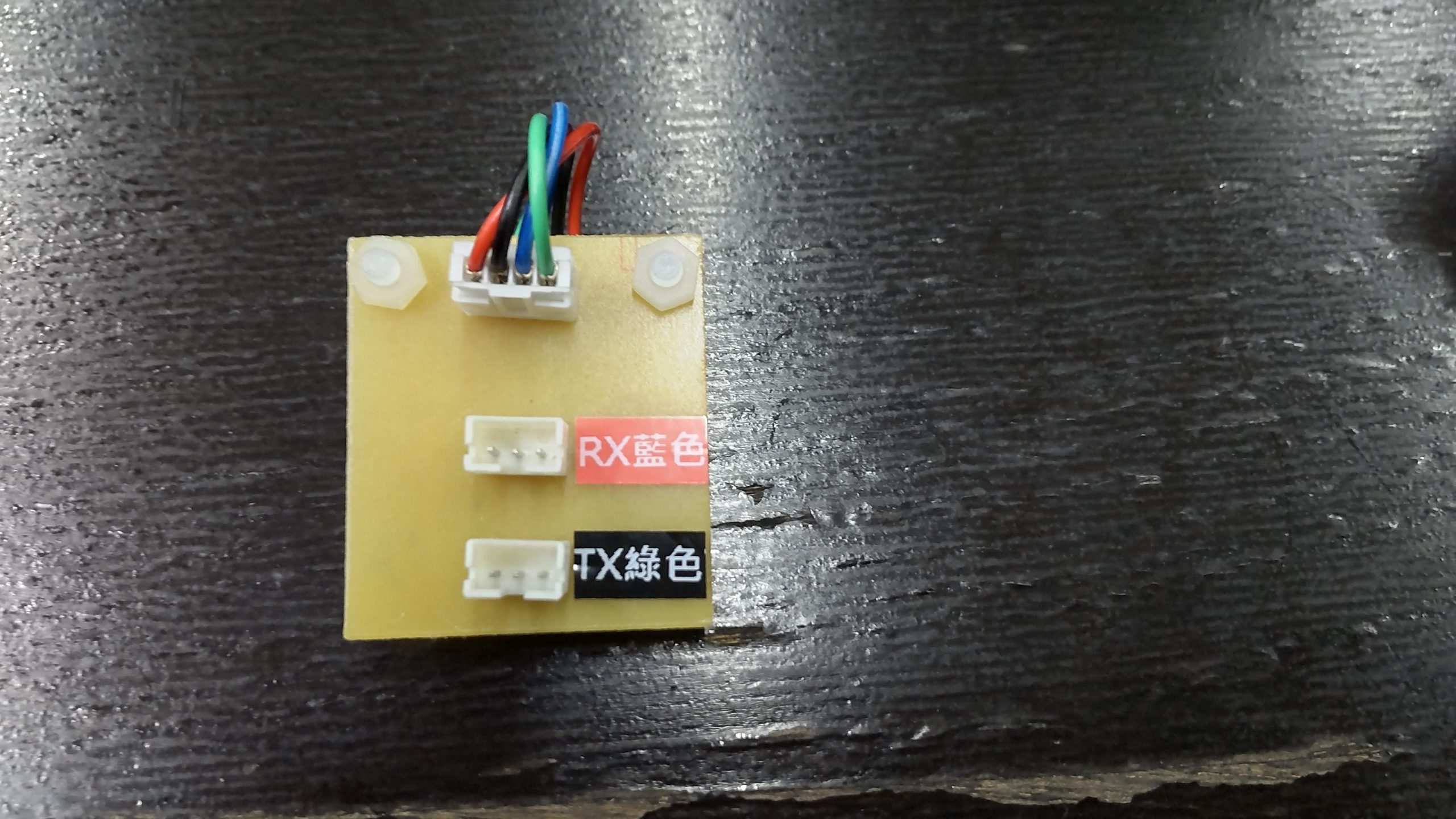

轉接板正面[/caption]

購買連結如下: Gravity: UART OBLOQ –物聯網模組 Boson擴充板 for micro:bit (Gravity相容)

BOSON套件

BOSON套件可以與Micro:Bit連結Wi-Fi模組上網，使用雲端服務，也可以連結LinkIt7697開發板，也能不寫程式接線使用，相當方便，Micro:bit、LinkIt7697相關實做與教學資料正在陸續充實，可以參考BOSON Gitbook：https://cavedu.gitbook.io/boson/ BOSON設計創意勞作難不難?請看此影片 [embedyt] https://www.youtube.com/watch?v=5OnNy8uKOzw[/embedyt] BOSON是否各種創意發想?請看以下12影片清單 [embedyt] https://www.youtube.com/embed?listType=playlist&list=PLNtGEnvA4d2Ylg0zzf5v2zSSfBPpuu5zE[/embedyt]

接線與註冊雲端帳戶

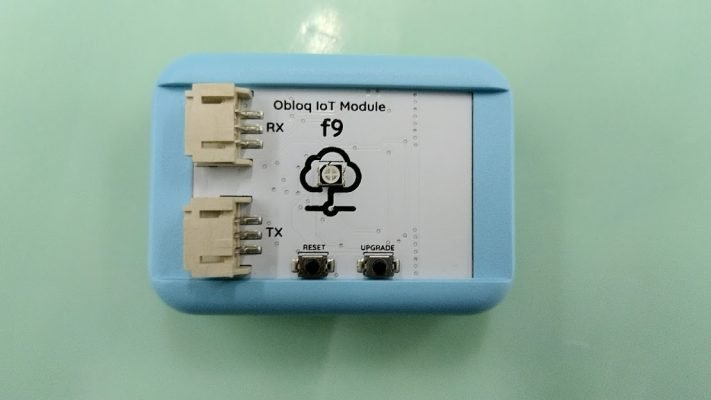

接下來看看DFROBOT BOSON套件裡的Obloq IoT模組，今天我們將此模組結合上BOSON套件裡的濕度感測器還有迷你風扇，實現在雲端上資料讀取和控制。模組上有兩個3PIN接口，RX是接收端，TX是發送端，還有一個RESET重置鈕跟UPGRADE硬體升級鈕。

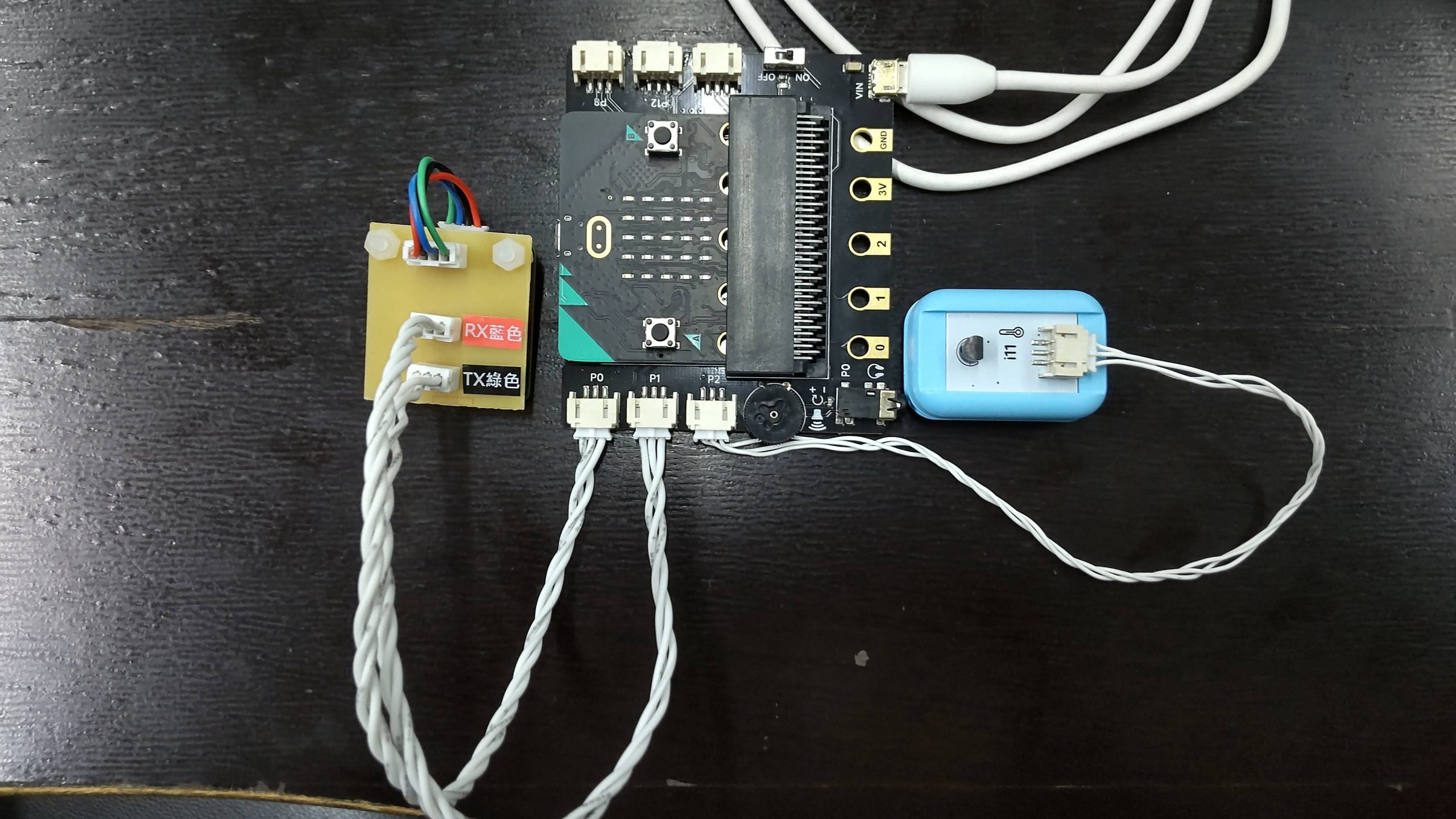

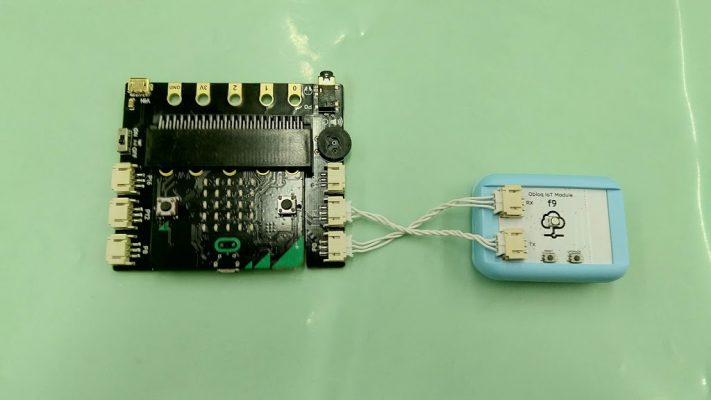

把它跟我們的micro:bit控制板擴充板連接，RX接到P0，TX接到P1

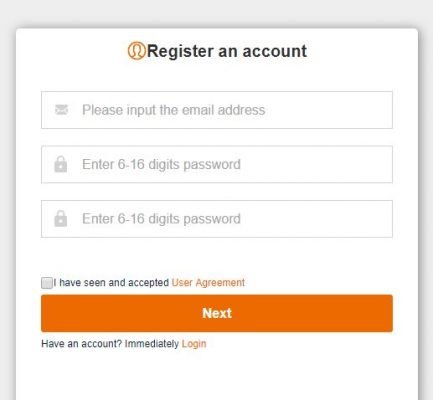

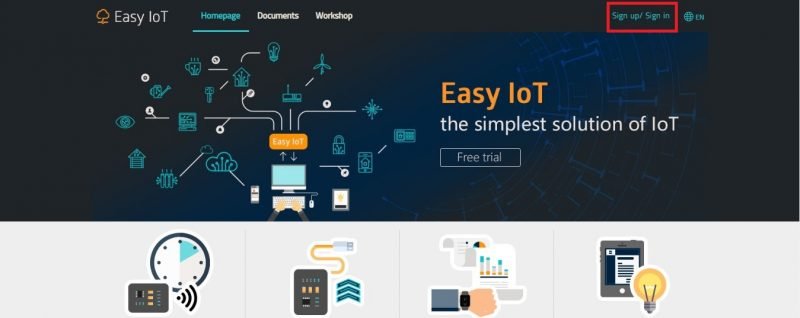

使用dfrobot的物聯網雲端服務平台Easy IoT http://iot.dfrobot.com/ 沒有帳號的人點右上角註冊一個帳號，輸入信箱、密碼，完成註冊後登入

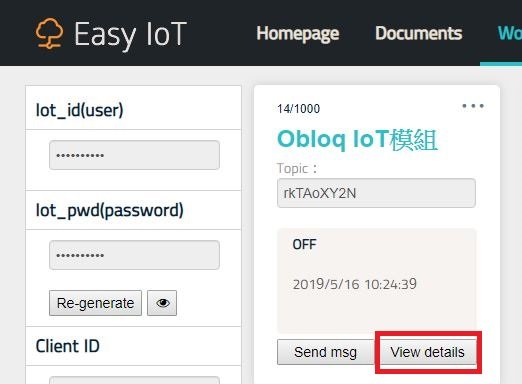

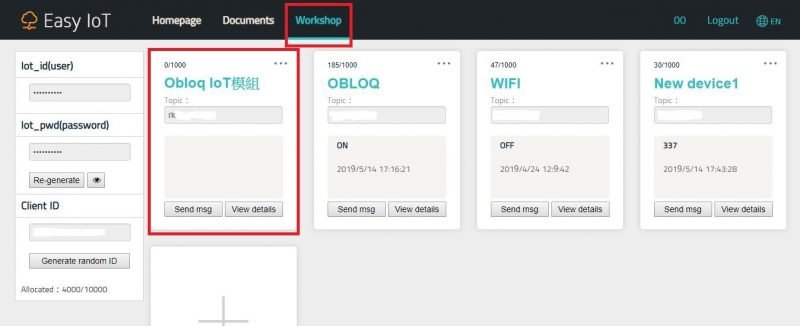

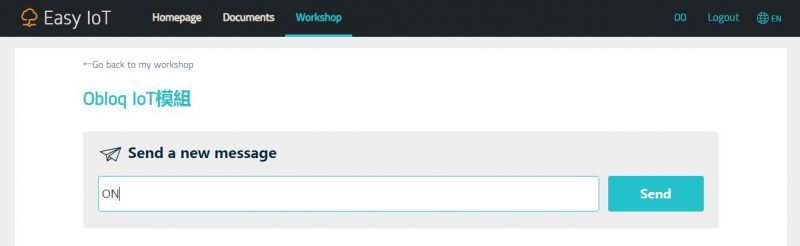

接著我們把視窗切換到WorkShop工作間，可以知道自己的Iot ID跟密碼並且按Add a new device新增一個通道名稱：Obloq IoT模組新增後會得到一個Topic(之後程式會用到)

新版本MakeCode(新的obloq套件只能使用新版編輯)

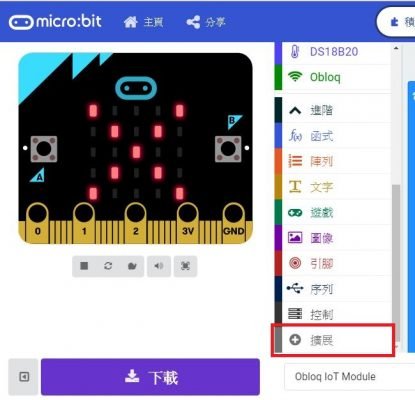

這裡提醒一下如果使用新版的MakeCode編輯器Obloq模組會找不到，請依照以下步驟操作 https://makecode.microbit.org/#editor 新版的添加套件名稱改為擴展

一開始會找不到OBLOQ的套件

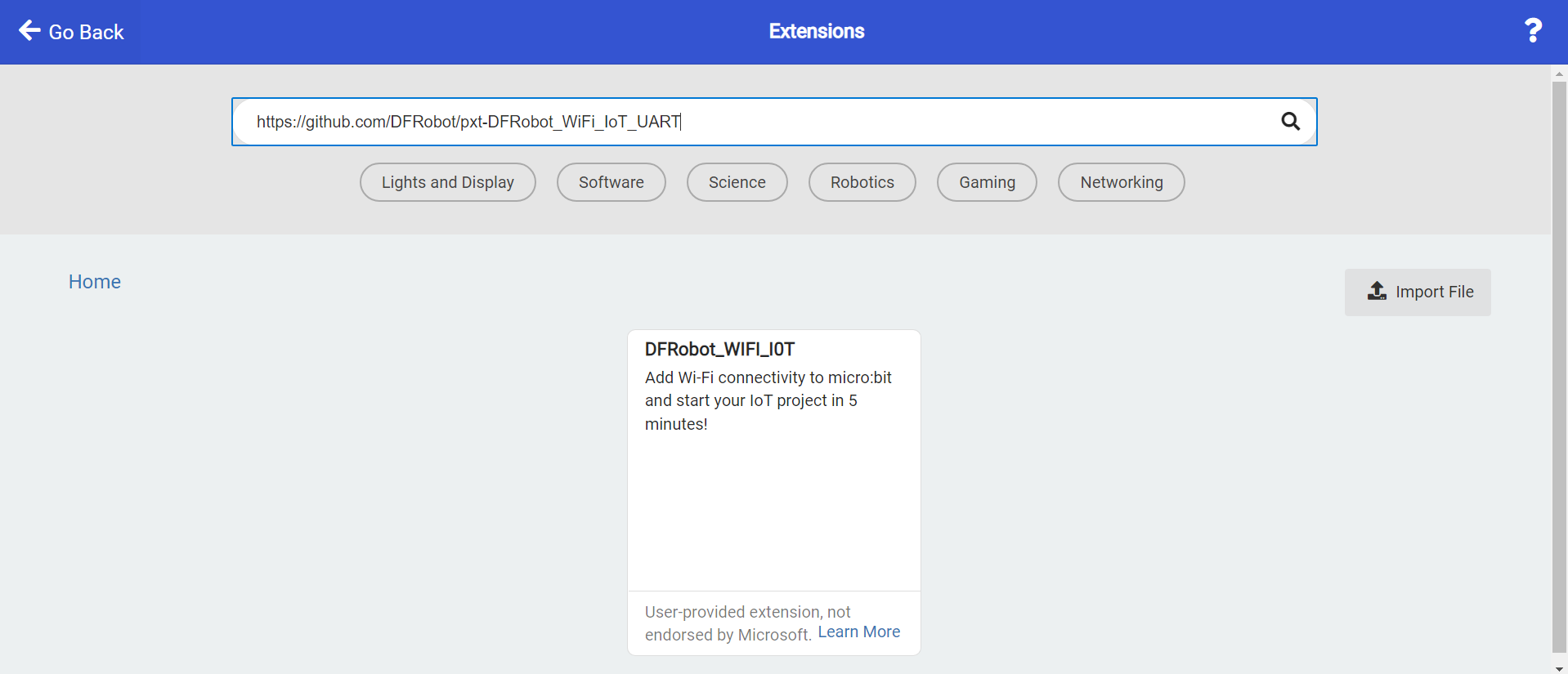

這時候不用擔心，直接使用github的網址來新增Obloq的擴展(經測試舊版套件已無法使用請更新為以下新版網址) https://github.com/DFRobot/pxt-DFRobot_WiFi_IoT_UART

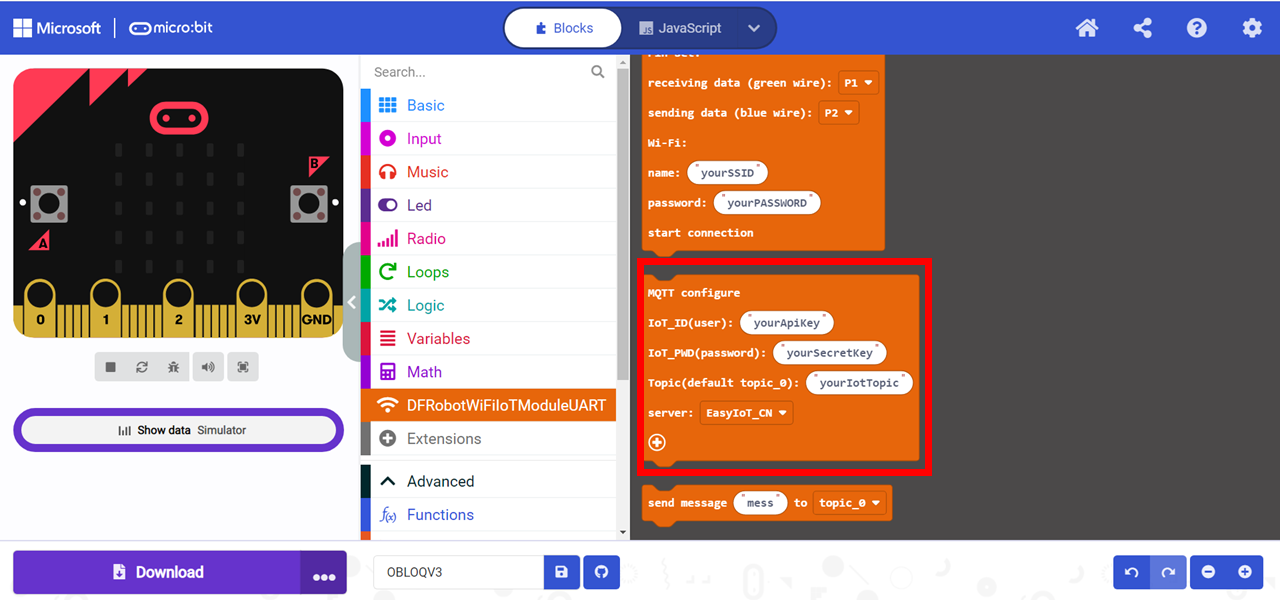

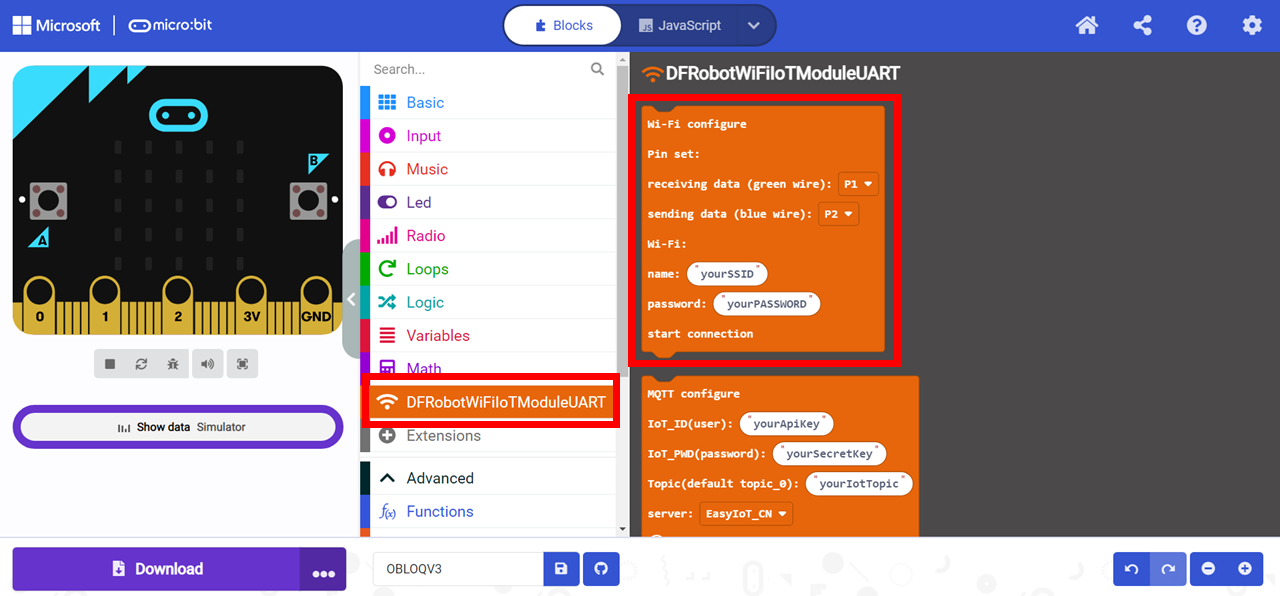

如果之前有使用舊的擴展的人記得也一樣要新增新的擴展更新掉舊的套件，這樣WiFi才能正常運作新版的擴展當使用繁體中文時會顯示不出來記得把語言設定為英文這次新的Qbloq擴展匯入之後名稱為DFRobotWiFiloModuleUART，跟之前的名稱不一樣，WiFi以及Obloq mqtt 初始設置區塊也有稍微修改從原本一個大區塊分為兩個(如下圖紅)

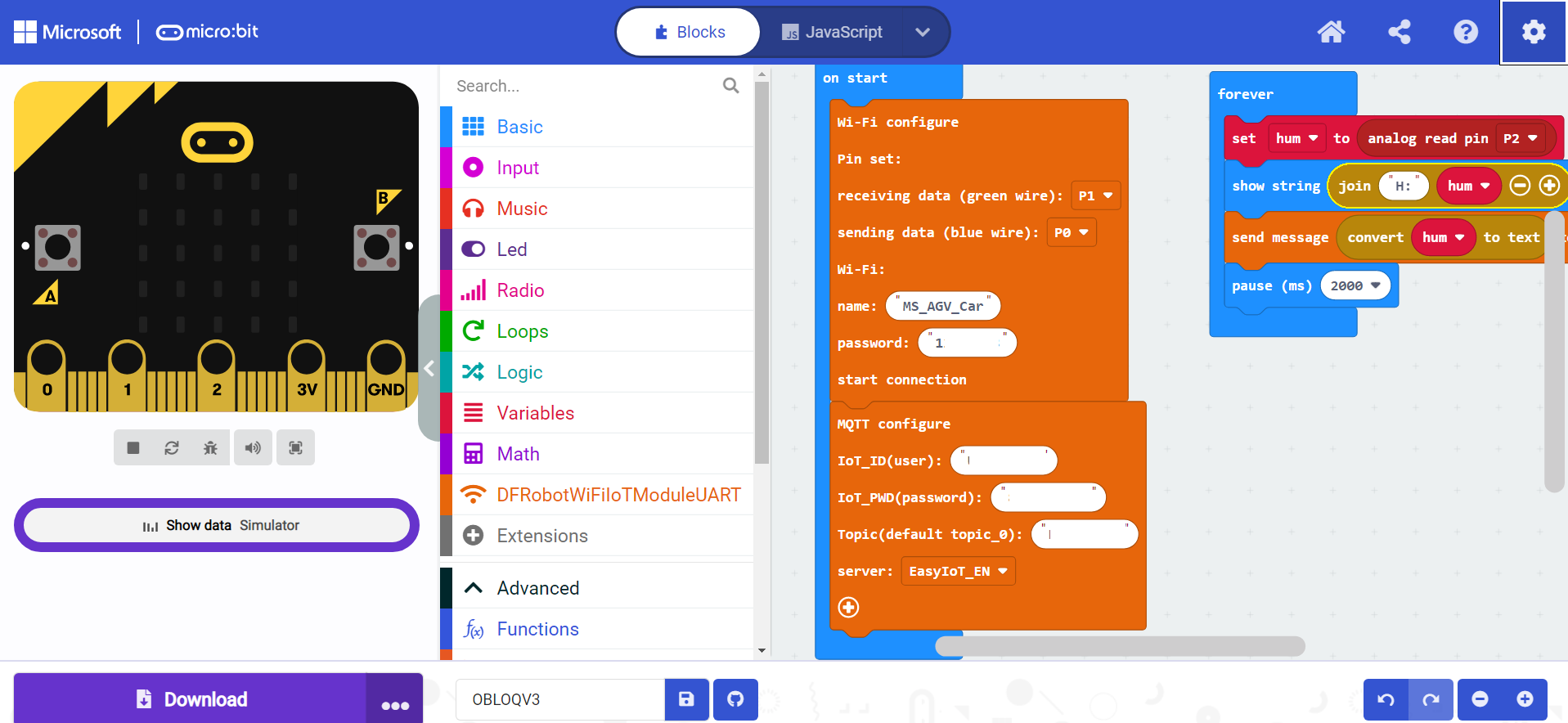

設定當啟動時Obloq mqtt 初始設置，接收數據選擇P1、發送數據選擇P0 Wi-Fi名稱跟密碼要注意大小寫不要寫錯 Iot ID與密碼請使用剛剛在Obloq IoT模組得到的Topic複製貼上服務器請改成全球

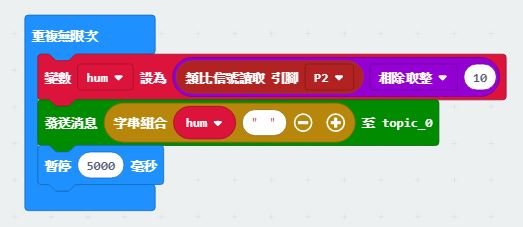

重複無限次是濕度感測器的部分濕度感測器的部分，我們把濕度感測器接在P2 並在重複無限次的地方設定把 1、P2讀取到類比信號÷10設為變數hum 2、因為BOSON濕度感測器是十進制的，若要得到百分比要除以十 3、再來從Obolq使用MQTT發送消息至我們設定的topic_0 4、因為發送的消息只能以字串型態傳送所以我們把變數hum用字串組合成字串 5、設定暫停五秒來每五秒傳送訊息一次

執行

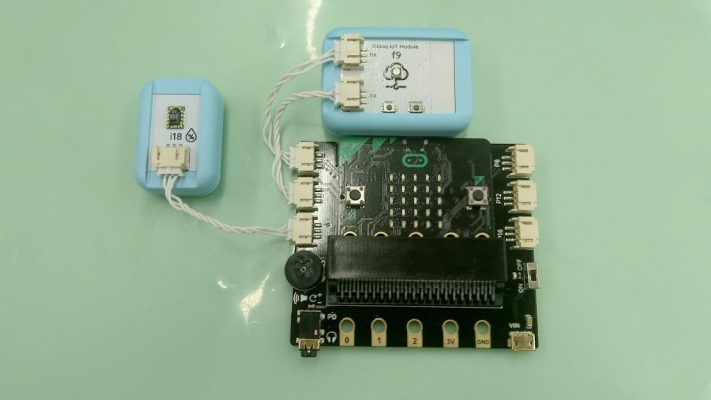

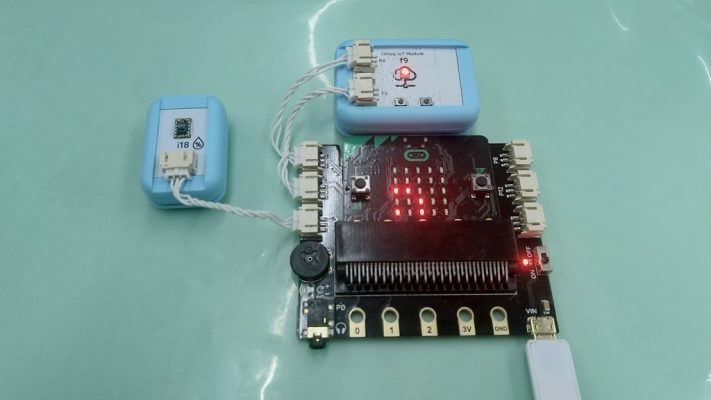

把濕度感測器接在P2

接著把程式燒入進Micro:bit裡面，測試Obolq IoT模組功能有無正常一開始的紅燈代表功能沒有正常運作，如果Obolq IoT模組一直亮紅燈可能是你的Wi-Fi設定有誤，或是接腳接錯、接腳設定錯誤

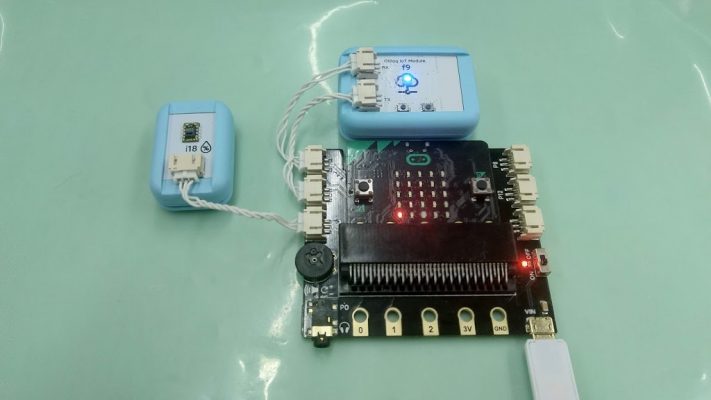

亮藍燈代表正在連接Wi-Fi當中

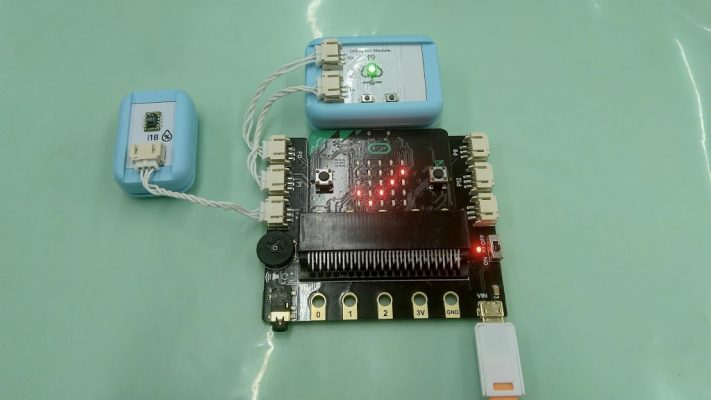

最後Obolq IoT模組亮綠燈，Micro:bit有出現打勾且Obolq IoT模組綠燈恆亮，代表Wi-Fi功能正常，資料開始傳送中，如果亮綠燈之後，又跳回亮紅燈或藍燈或是紫燈，代表可能是你的Wi-Fi訊號不良，或是設定有誤，麻煩請你檢查一下你的網路環境。 (211103更新新版Obolq套件程式燒錄後Micro:bit上不會有圖形顯示連線狀態，需依據Obolq模組上的燈號判斷是否正常連線) 以下是燈號狀態表:
