【電子積木好好玩】BOSON閃亮亮的寶藏箱！

小時候看卡通是不是經常出現打開蓋子就發出耀眼光芒的寶藏箱呢？這次讓我們使用 BOSON 電子積木來製作屬於自己的金光閃閃寶藏箱吧～

實際課程可參考: [ 國際暑期五日營 ] BOSON不寫程式也能玩程式邏輯

作者/攝影	Tina
時間	1小時
難度	★★★☆☆
材料表	BOSON Inventor kit （購買連結 ） M3螺絲*10 M3螺帽*10 M2螺絲*6 M2螺帽*6 塑膠柱(長)*4 塑膠螺帽*4 雷切紙板-寶藏箱

我們將使用到的 BOSON 模組有：

• 電池座 (Batteries)
• 主控板 (Main Board)
• 光感測器 (Light Sensor)
• 傾斜感測器 (Tilt Switch)
• 運算邏輯模組 AND (Logic Module - AND)
• LED 燈條 (LED String Lights)

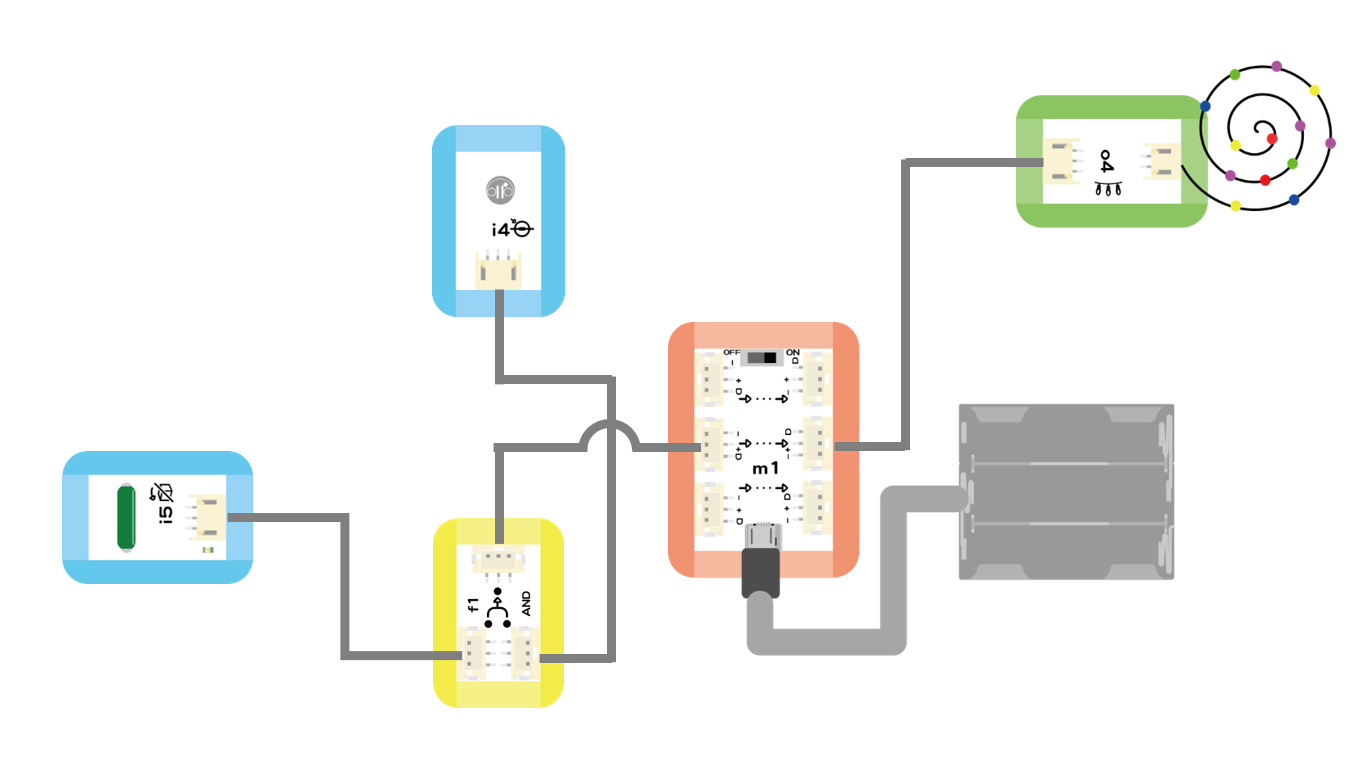

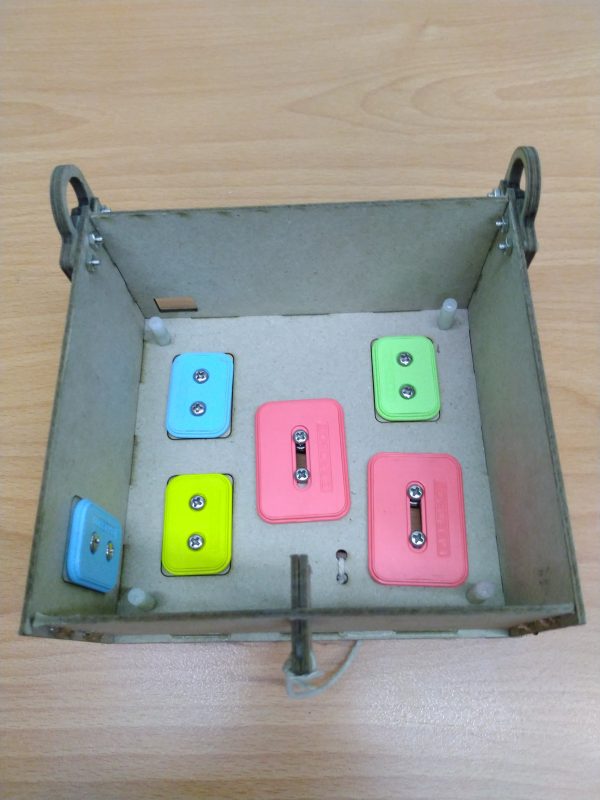

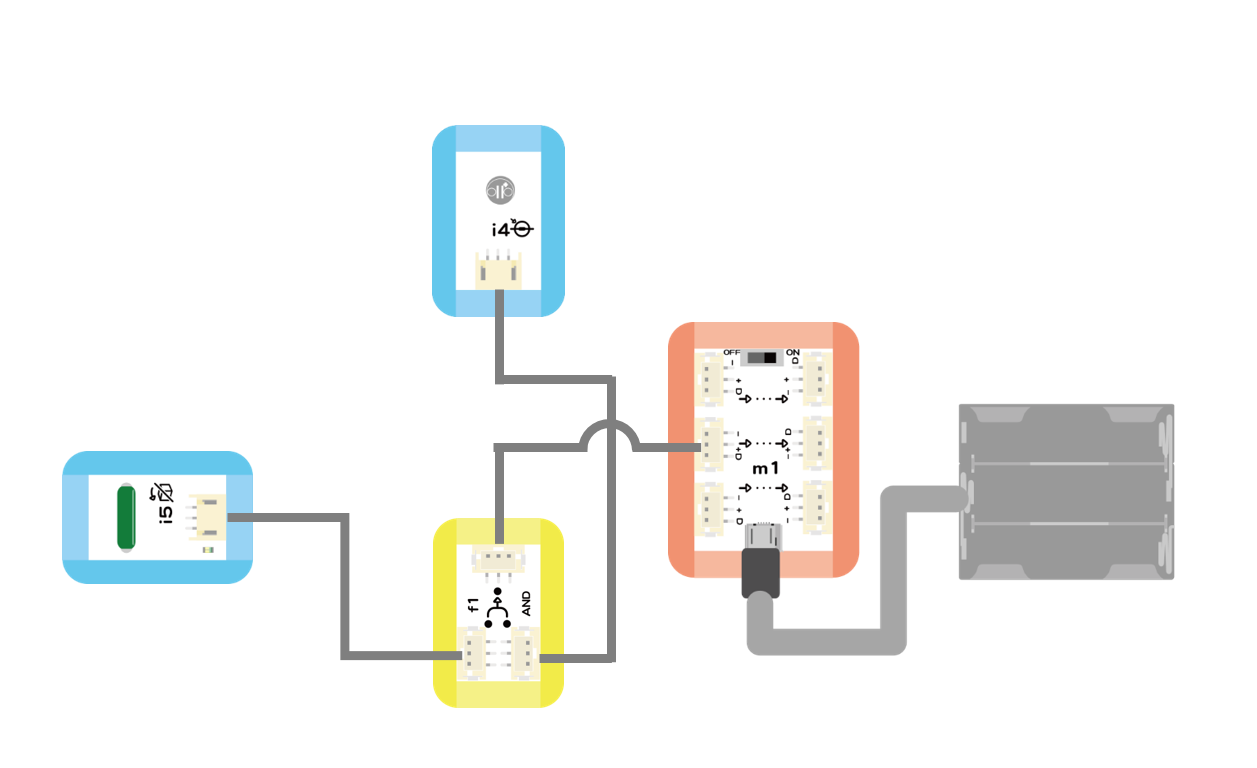

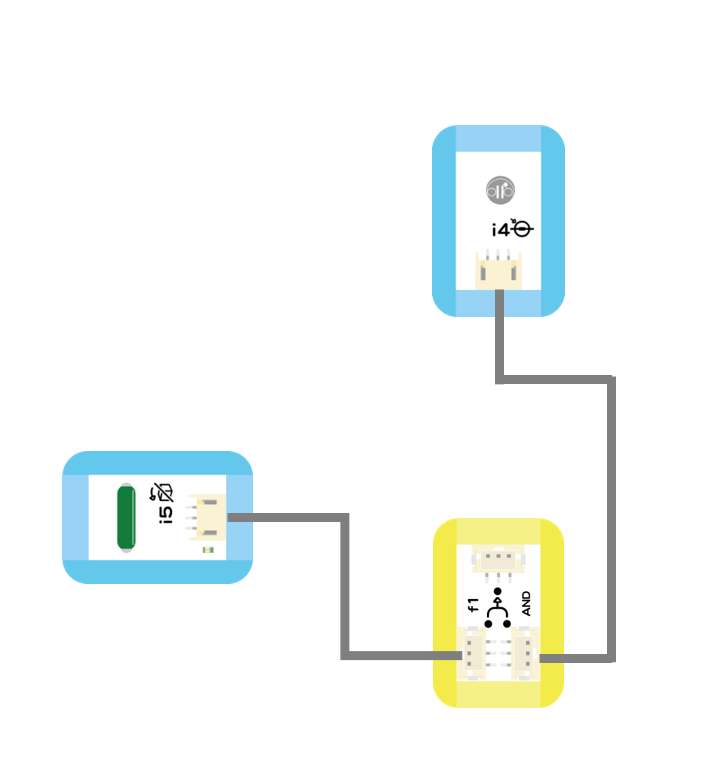

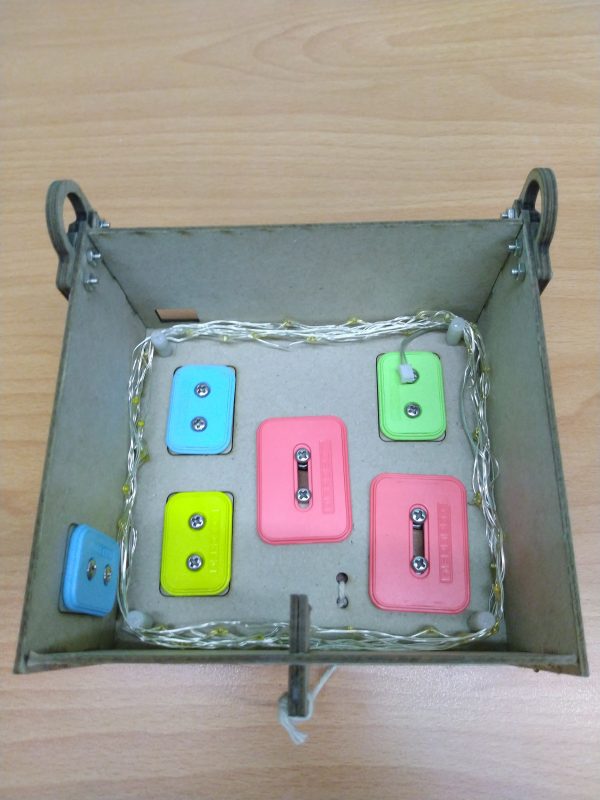

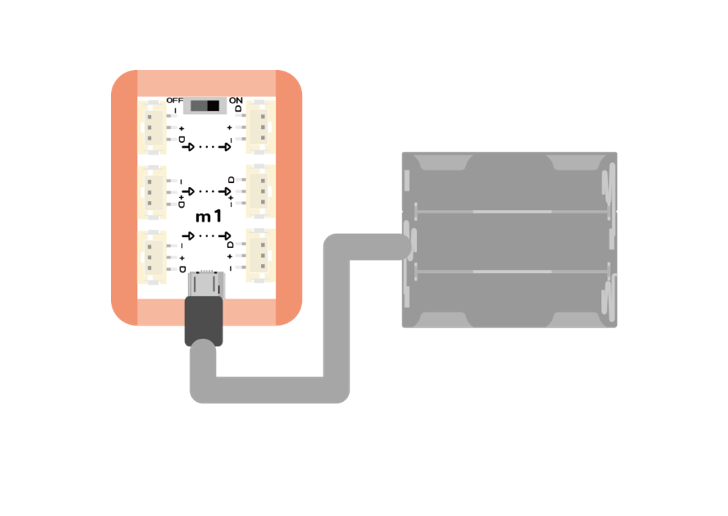

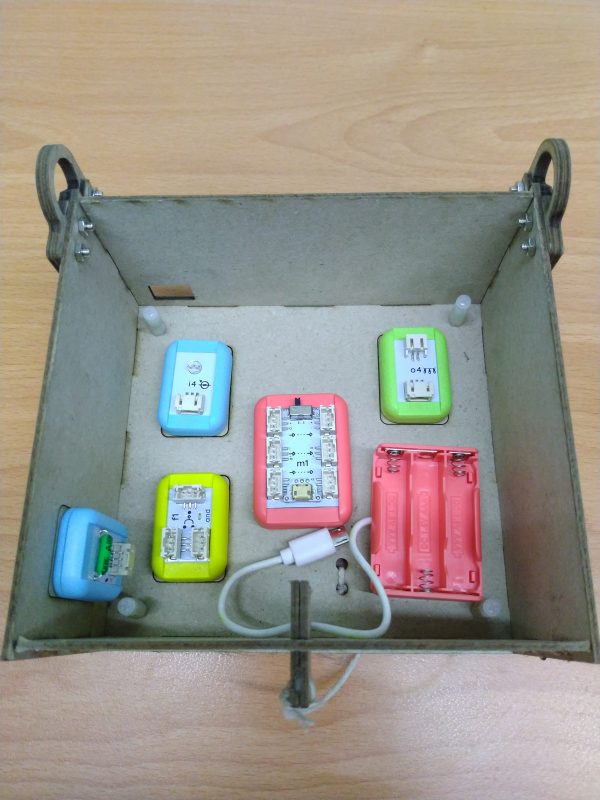

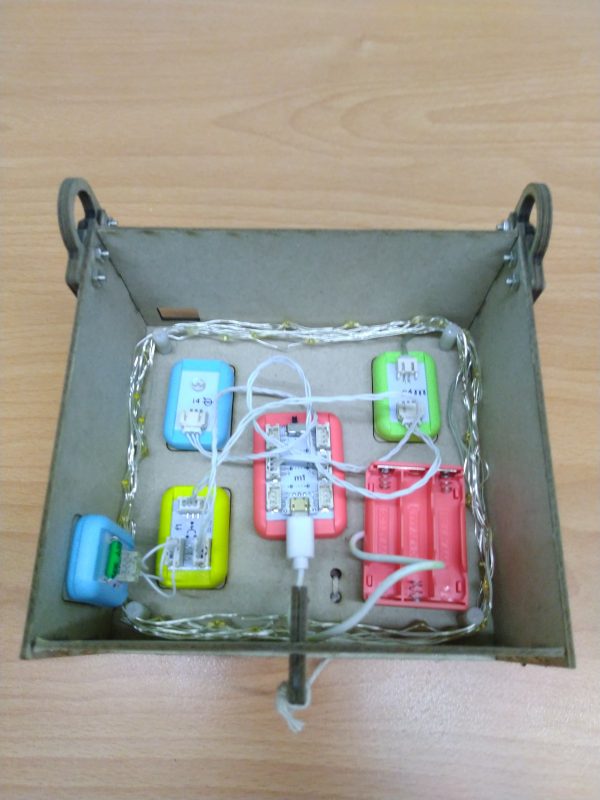

  Step 1 ：首先來製作寶藏箱的蓋子，將兩片半圓形和切割成可以彎曲的板子黏在一起。 ※小提示：板子有正反兩面，記得把比較好看的那一面放在外面喔！ [gallery columns="2" size="large" ids="38595,38596"] Step 2 ：將底板依下圖指示用M3螺絲鎖好主控板、電池座、光感測器、LED 燈條的板子，並在四個角落鎖上長的塑膠螺絲柱，四片牆壁則是鎖上傾斜感測器的板子，再將底板和牆壁黏在一起，注意有兩個長方形孔洞的為正面，牆壁兩邊的板子則要注意有2個螺絲孔的為後側，然後用M2螺絲把兩個「耳朵」裝上。 ※小提示：底板底部可自行墊高，才不會因為螺絲凸出導致整體架構不穩定。 Step 3：再來將 LED 燈條纏繞在四根螺絲柱上，記得接頭要留在右上角，才不會將積木放進去時接不起來喔！ ※小提示：若是覺得太難纏繞，也可以先將燈條纏繞好再黏牆壁。 Step 4：把 BOSON 積木放進去～除了傾斜感測器在牆壁上，其餘積木按照相對應的顏色放置在底板上。 (為方便辨識，下圖為沒有燈條的版本。) Step 5 ：接線時間到！BOSON 的完整接線圖示請參考下圖。 因為我們希望傾斜感測器和光感測器同時發出訊號才讓 LED 燈條亮起，所以需要使用運算邏輯模組 AND，先將電池座和主控板連接。 傾斜感測器和光感測器接上運算邏輯模組 AND 的輸入接頭。 再將運算邏輯模組 AND 的輸出接頭接上主控板的輸入。 主控板的輸出接頭則是和 LED 燈條連接。 接完線後如下圖所示。 Step 6 ：最後將一開始做好的蓋子加裝上去就完成囉～ ※小提示：只要把「耳朵」拆掉就可以輕鬆完成蓋子的拆裝了！ [gallery size="large" ids="38606,38607,38608"] 是不是打開蓋子就是我們閃閃發光的寶藏箱了呢？
