[LabVIEW] 距離量測

撰文: 謝宗翰老師

最近在煩惱要怎麼量測一張圖上任意一條非直線的長度。也就是說，希望可以畫一條不規則的線，並得到總長度。要做到這件事，我們必須要會讀取圖檔、在圖上畫多條相連直線、計算線上各端點的座標並計算長度和。

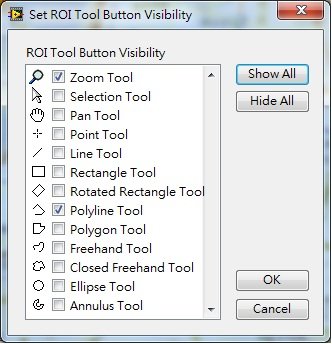

試了半天，結果發現原來 LabVEIW 早就提供很好的工具了，那就是 ROI tools。ROI 是 region of interest 的意思，顧名思義，就是所謂「感興趣的區塊」，然而事實上它不一定要是個「區塊」，也可以是一條線段。我們可以直接在 Front Panel 上的 image control 叫出 ROI tools，也可以選擇要顯示那些工具：



因為我們是要畫不規則直線，再算各線段長度和，因此使用 Polyline tool。

接下來，只要透過 Property node 即可取出 使用者所畫的 ROI 之詳細資訊：



如上圖所示，最後出來的陣列即是我們所畫的 Polyline 各線段的端點座標，之後只要再經過簡單的計算即可得到長度和。

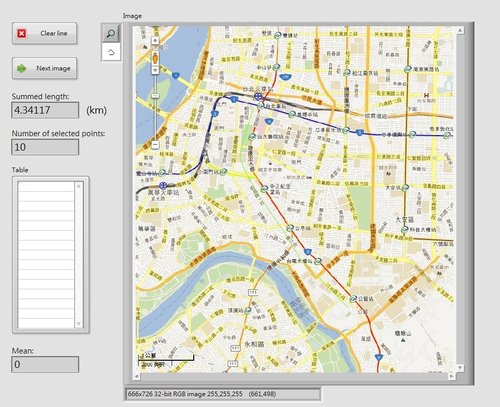

一個簡單的應用，使用此程式算出 google map 上兩個位置間的距離(要先校正過比例尺)：



圖中是計算捷運公館站與台北車站間的路程，其中青綠色的線即是我們自己畫的 ROI。
