簡單好用的音頻放大器晶片LM386

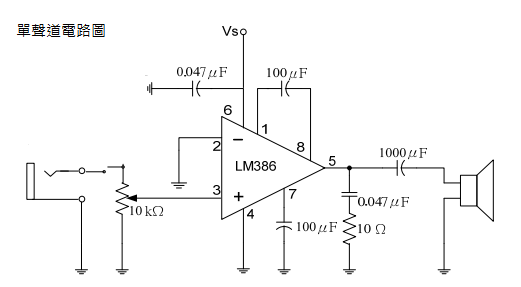

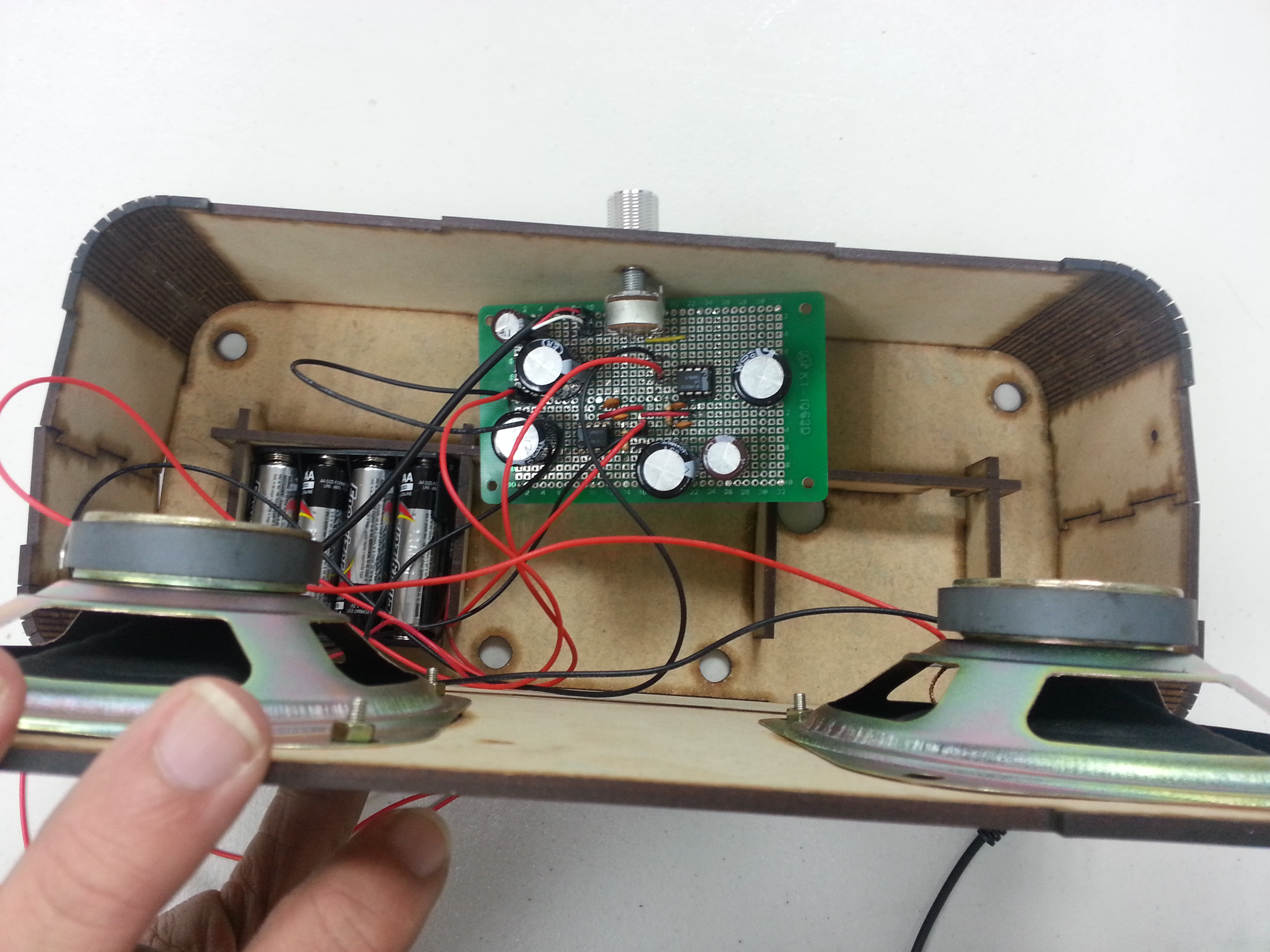

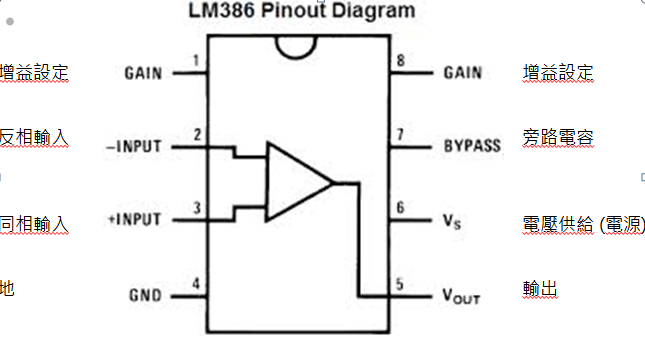

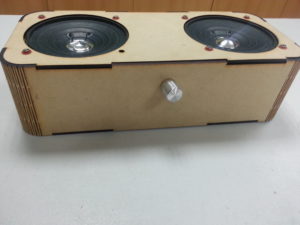

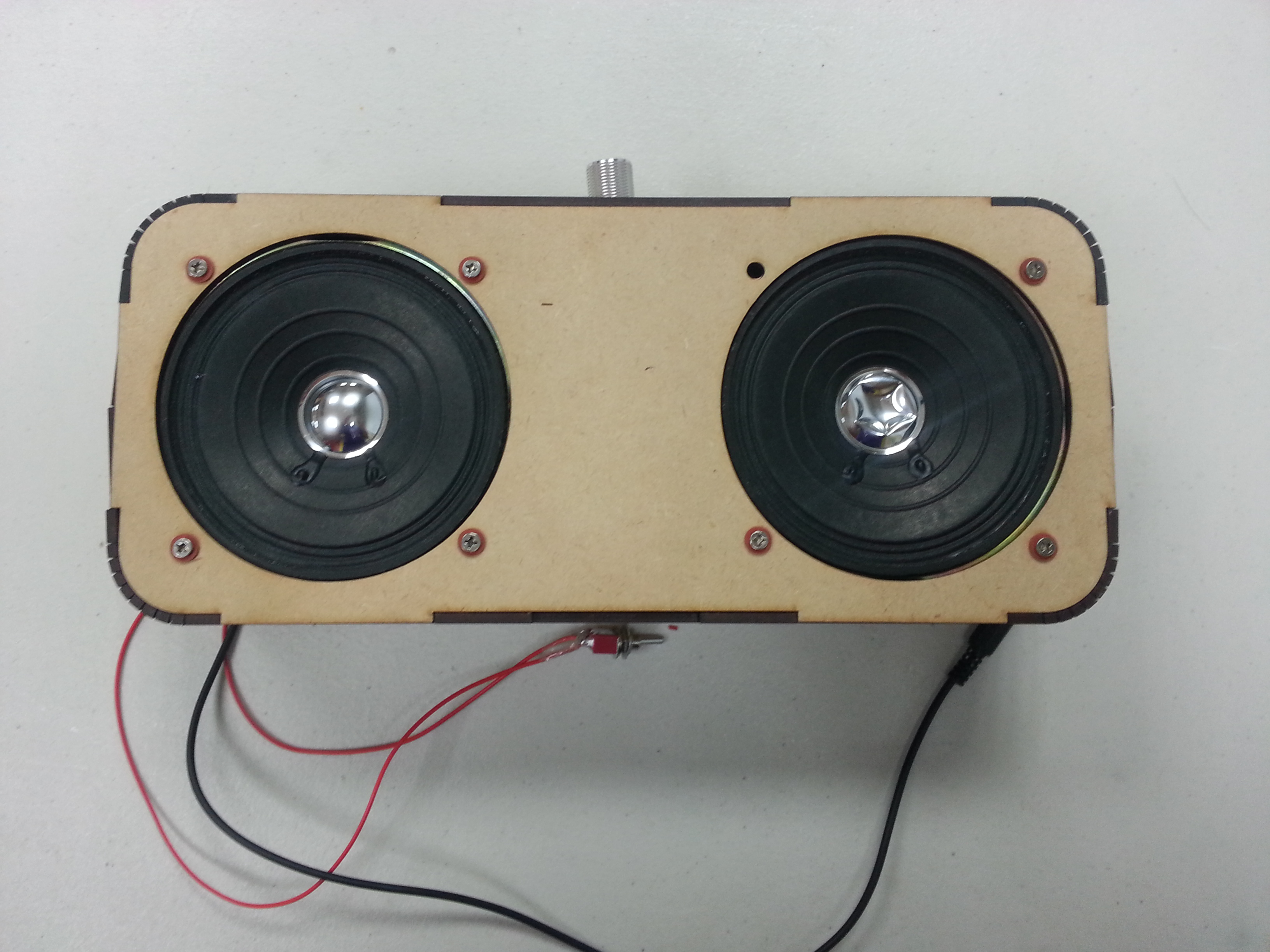

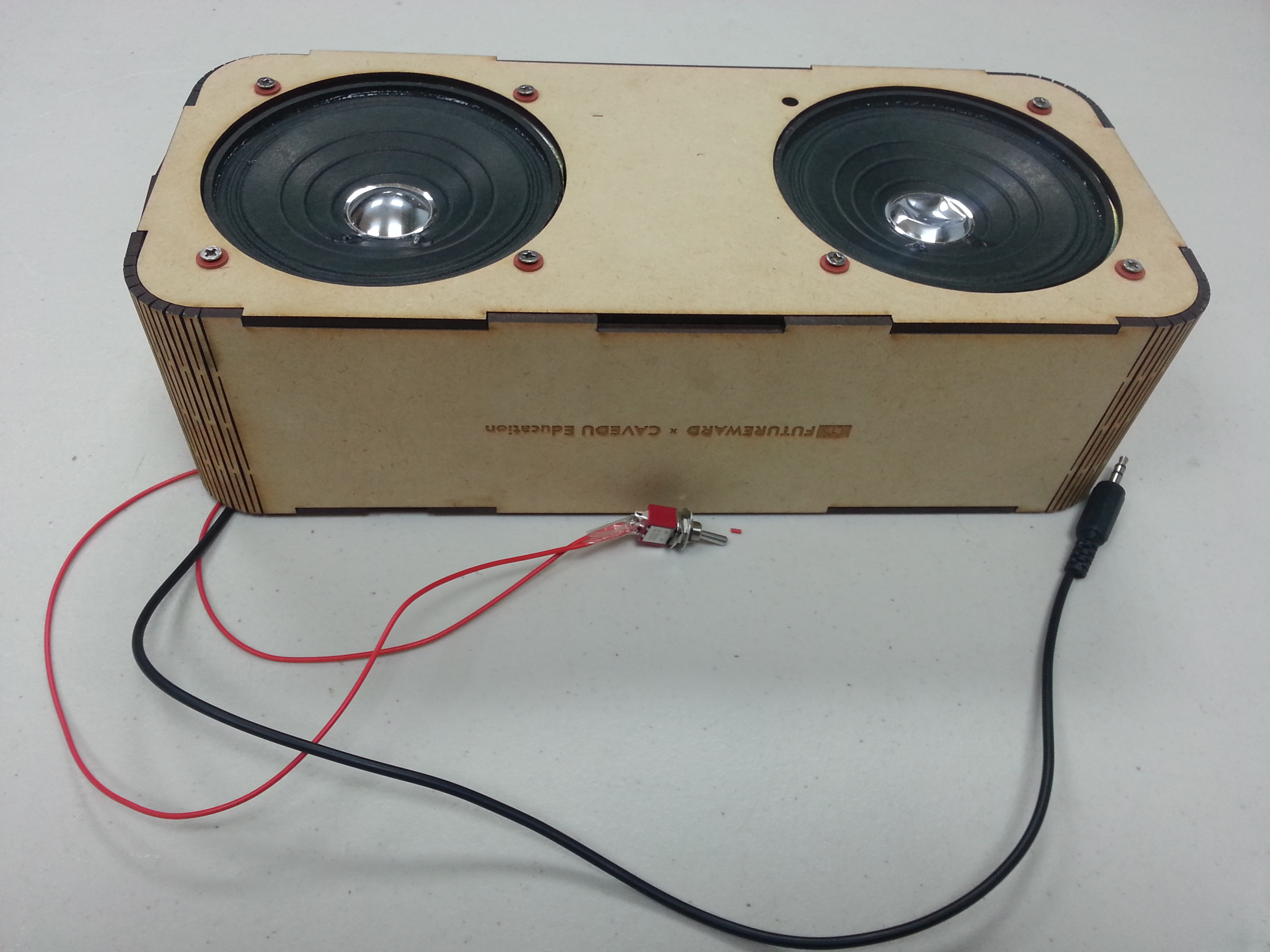

今天小50要推薦一款很好用的功率放大晶片，LM386，它十分便宜，上電子材料行就可以取得 LM386 是專門為低損耗電源所設計的功率放大器。它的內建增益為 20，透過1、8號腳位間電容的搭配，增益最高可達 200，許多人將這塊晶片用在音頻訊號的放大上，也就是依靠電子電路將聲音放大。 LM386 可使用電池為供應電源，輸入電壓範圍可由 4V~12V，無作動時僅消耗 4mA 電流，消耗的功率非常低，很適合用在 靠電池供應電源的喇叭上，小50我越用越覺得這塊晶片CP值很高   這是LM386的接角腳位，在1、8號接腳間加入一顆電容，就能讓訊號增益 2、3號接腳則是提供我們輸入音源，可以將中間不同的訊號平滑化。 如果是喜歡立體聲的朋友們，建議左右聲道的音源個接在兩塊LM386的正向輸入，分別將訊號放大。喜歡低音美、高音甜的朋友們， 可以在音源進入正、反相輸入做濾波電路，將高音與低音分別開來，給他不一樣的音色，對電子電路有研究的人還可以在做混音喔。   這是單聲道的電路圖，小50按照上面的配置真的把聲音放大了，不過天下果然沒有白吃的午餐，訊號放大了，音質，雜訊也變多了，這時不訪將(1)增益控制。1、8號腳位之間1oouF/16v的電解電容----->3300uF/25v電解電容 (2)音源輸出。5號腳位的1ooouF/16v的電解電容----->2200uF/25v電解電容 (3)去除雜訊的旁路電容。7號腳位1oouF/16v的電解電容----->1000uF/25v電解電容 這三個電容做更改，會發現將聲音放到最大聲的時候，訊號的雜訊變小了，音質也變得圓潤許多，有空不彷試一試吧~~   這是這次試做雙聲道音頻放大器，動次!動次!聽起來真的很棒，當然還是沒有外面賣的喇叭好，不過自己做的作品成就感就是不一樣阿。 今天也會在工作坊跟大家一起做這個放大器，之後再分享相關的講義資源了，下次再見~~~
