[電路設計軟體Multisim Blue]電路繪製-基本LED電路篇

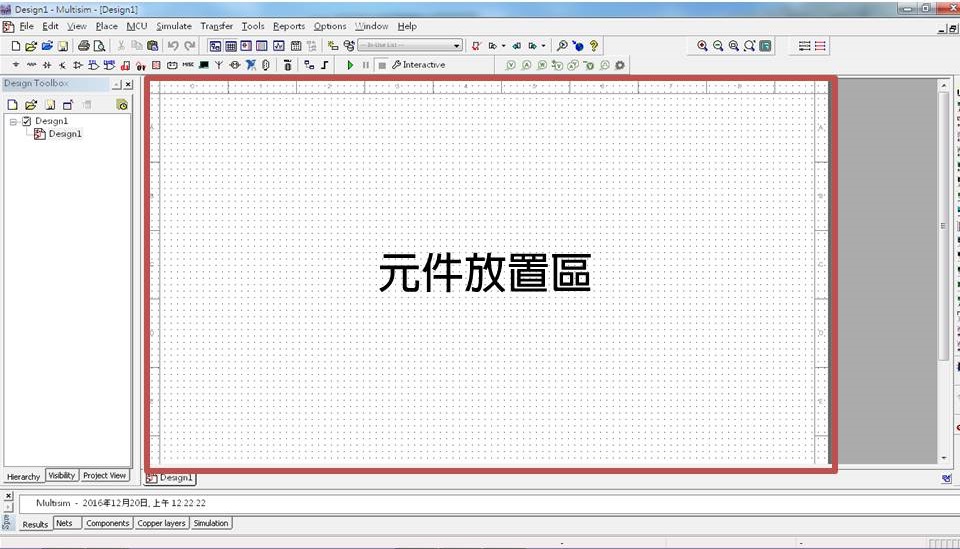

安裝完畢後，執行Multisim Blue。開啟後就會看到下面的畫面，中間空白的區域就是我們放元件的位置喔！

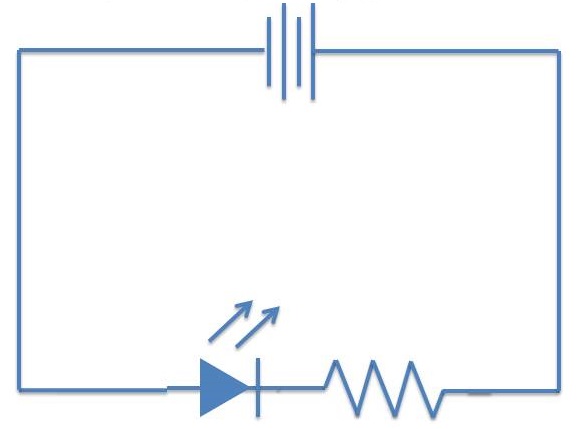

在剛開始學習繪製電路前，我們會有個目標電路圖，無論是自行設計的或者是別人提供的，我們要將這些電路圖轉繪製到Multisim Blue上。下圖為這次的目標，上面一長一短的圖示為電池（電源），左下角箭頭圖案的為LED（發光二極體），最後右下角的是電阻。

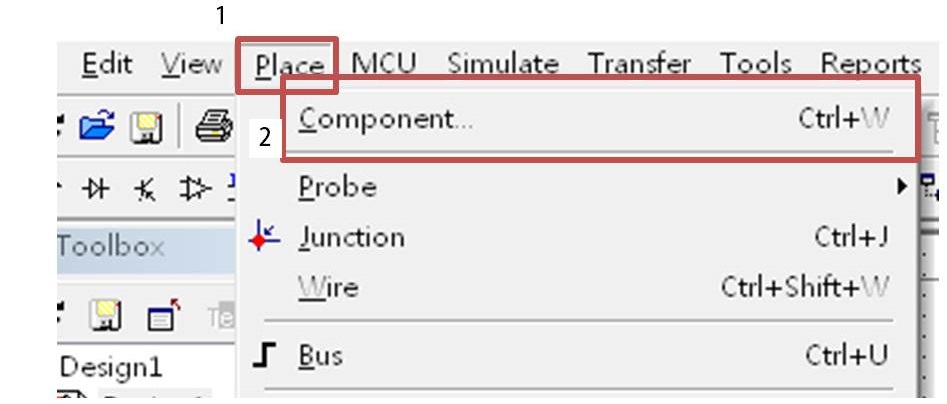

知道要畫什麼圖後我們就要開始新增元件將電路圖畫出來。 1. 新增元件：點擊上方的Place→Component（或者Ctrl+W）

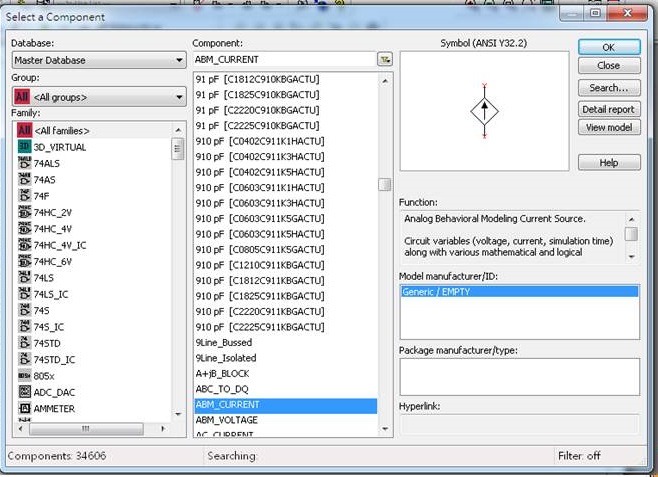

2. 點擊後，就會出現

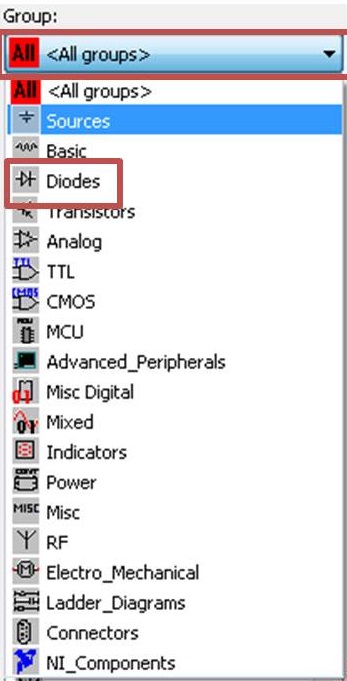

3. 點選Group選擇Diodes：我們要先拉出LED元件

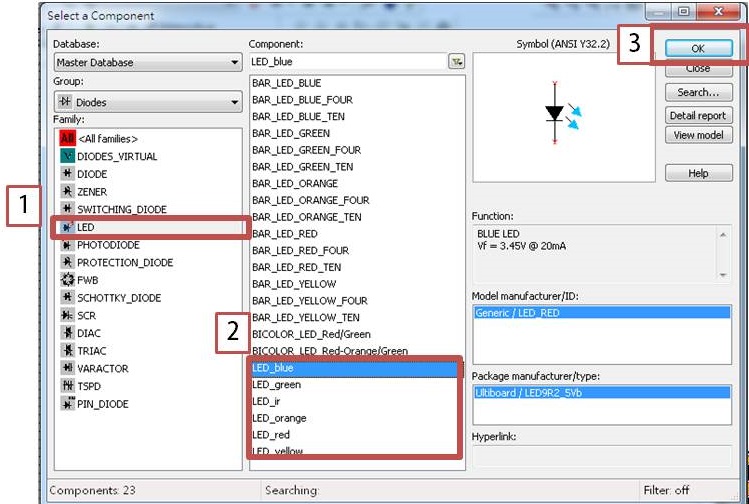

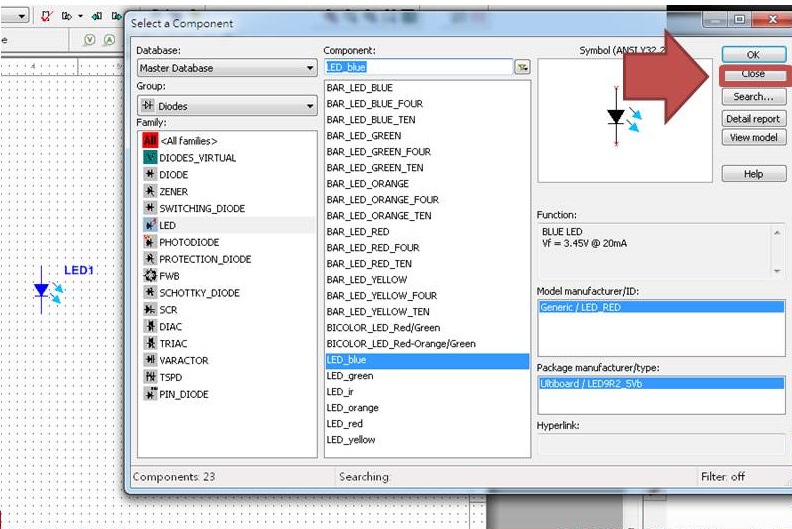

4. 點選LED→選擇LED_blue（可選擇自行想要的顏色）→點選OK

5. 在元件放置區找空白處點擊左鍵放下元件，按下Close關閉新增元件視窗

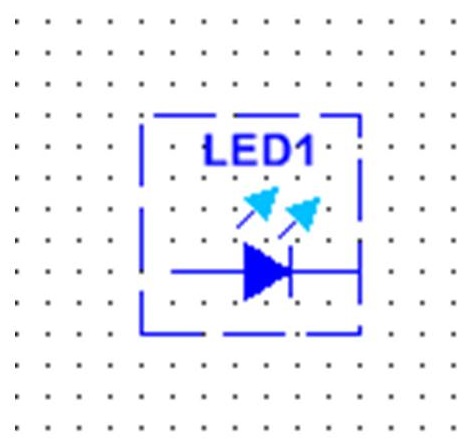

6. Ctrl+R旋轉LED元件直到如下圖

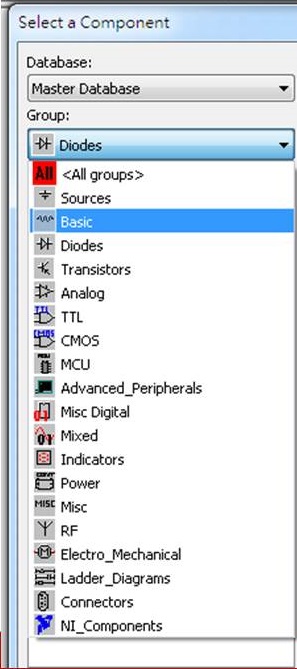

7.新增元件（參考步驟１、２）點選Basic

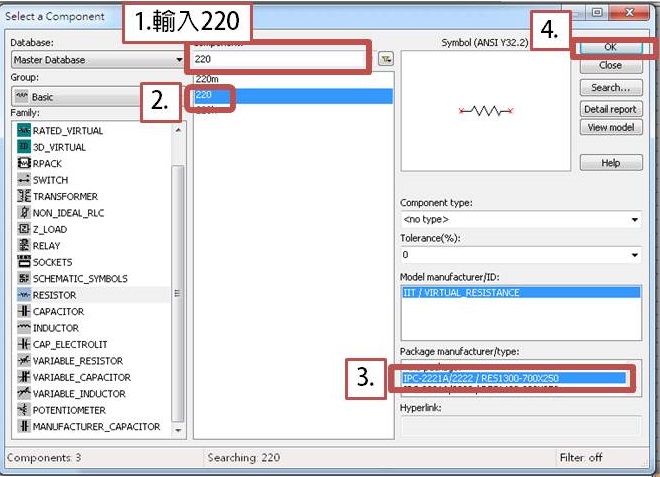

8. 選擇Resistor→在上方輸入200→點選200→Package選擇「IPC-2221A/2222/RES1300-700X250」：Package是選擇哪種詳細元件，電阻的外觀、特性、尺寸百百總，透過這個就能明確指出要哪個電阻

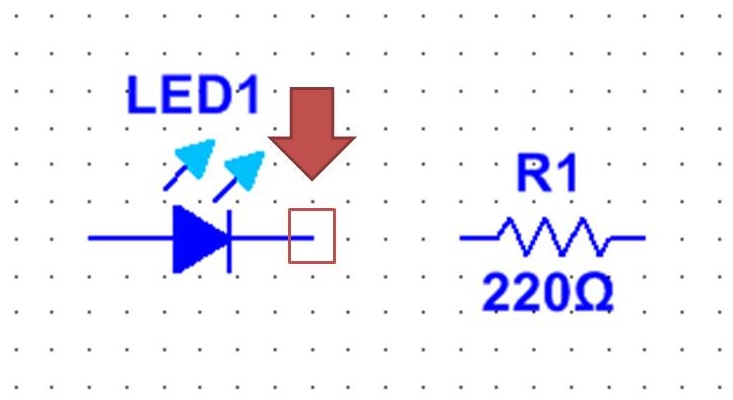

9.左鍵點擊led最右邊

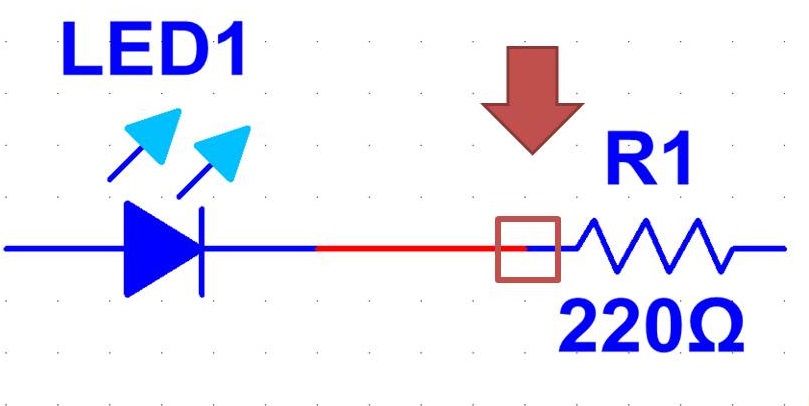

10. 拉到電阻左端再左鍵點擊一次就會相接起來了

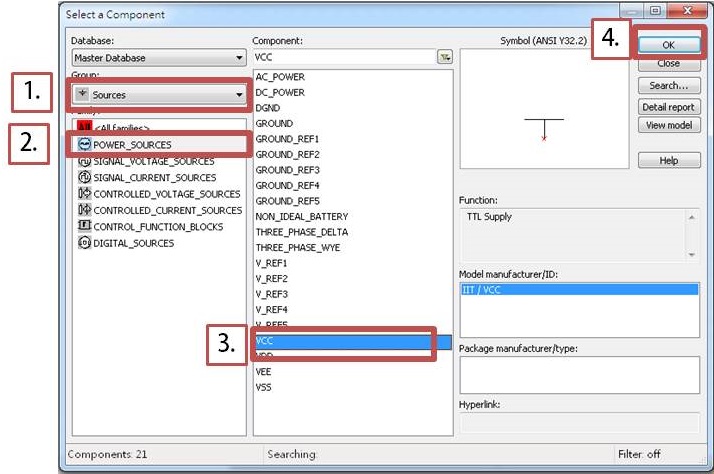

11.接著新增Vcc（正極電源），Source→POWER_SOURCES→VCC，點擊OK，放置「元件放置區」的空白處

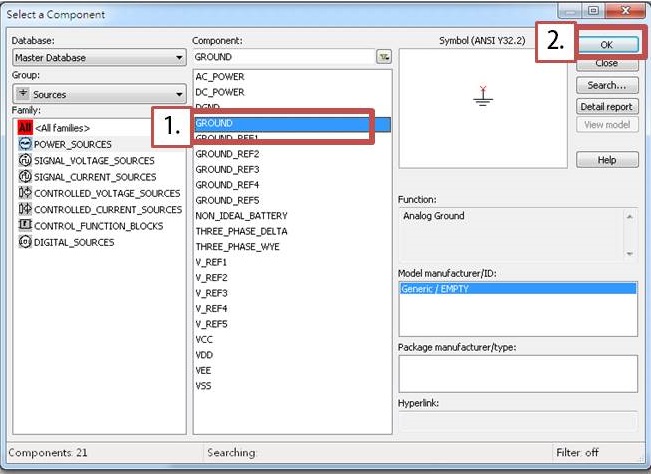

12.再來新增GND（電源負極／接地），Source→POWER_SOURCES→Ground，點選OK，放置「元件放置區」的空白處

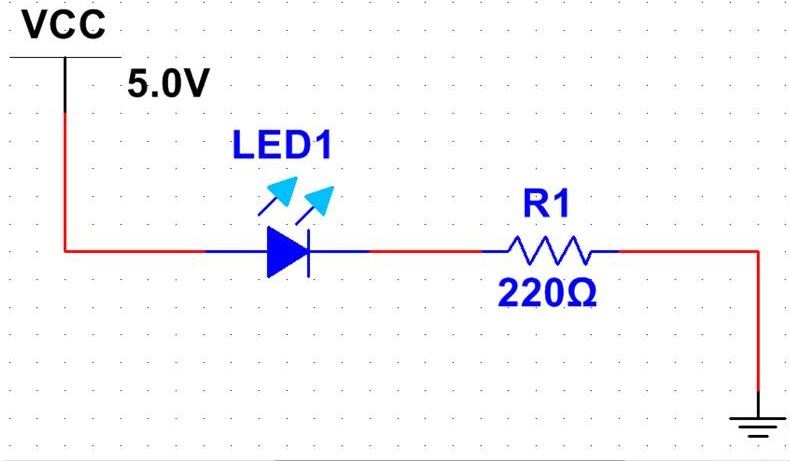

13. 如下圖將VCC、GND與LED、電阻相接

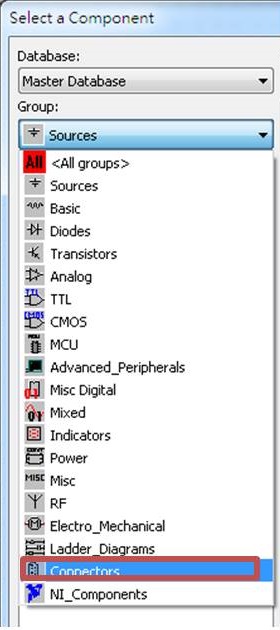

到這邊還不算完整，VCC以及GND是屬於虛擬元件，相較於LED、電阻有選擇Package，VCC、GND這二元件卻沒得選擇，我們接下來要選擇電源接頭讓VCC、GND實體化。 14. 新增元件→Connectors

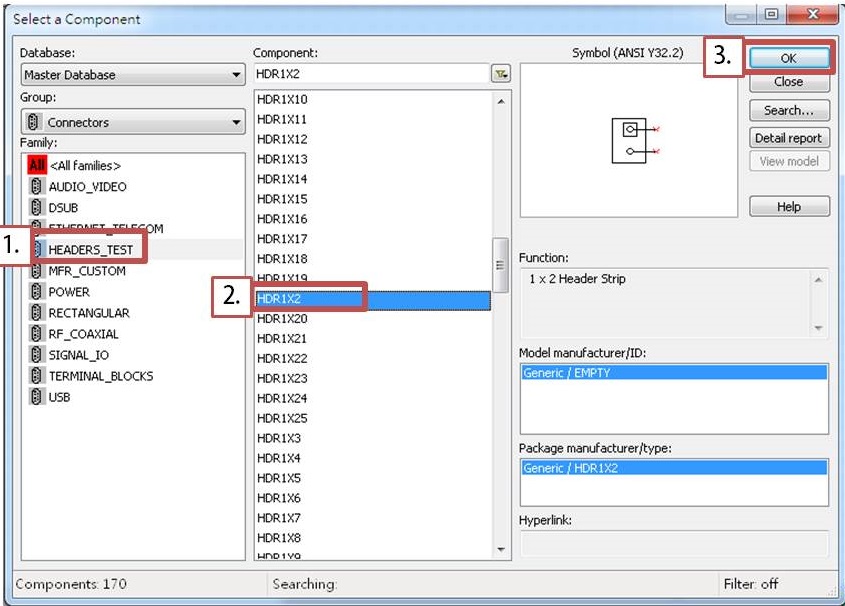

15.HEADERS_TEST→HDR1X2，按下OK

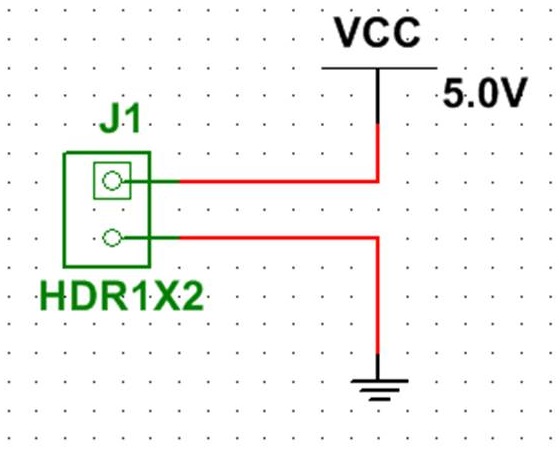

16.將HDR接腳分別將上VCC與GND（參考11、12）

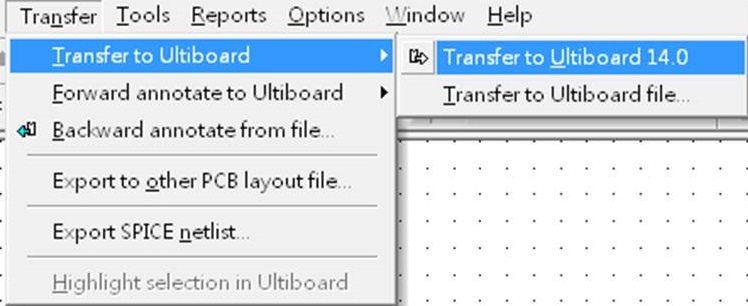

17.設計完畢後，接下來要將電路圖轉成PCB： Transfer→Transfer to Ultiboard→Transfer to Ultiboard 14.0

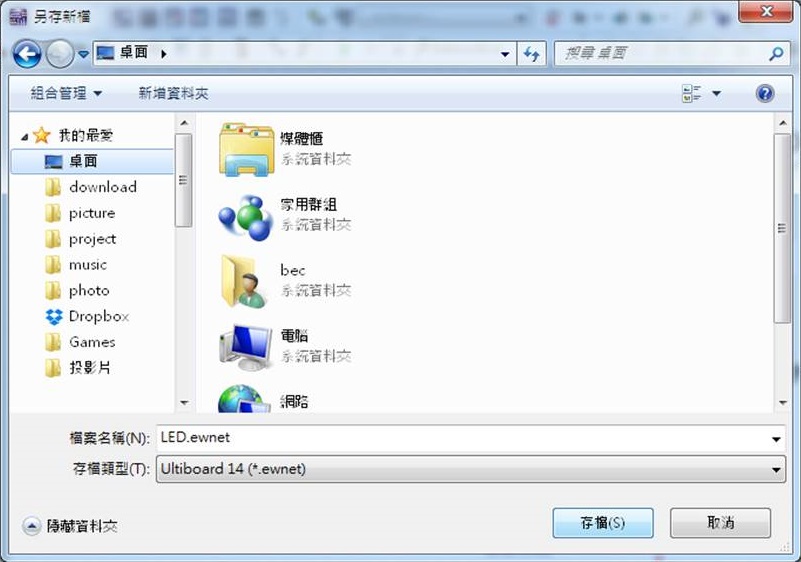

18.存檔

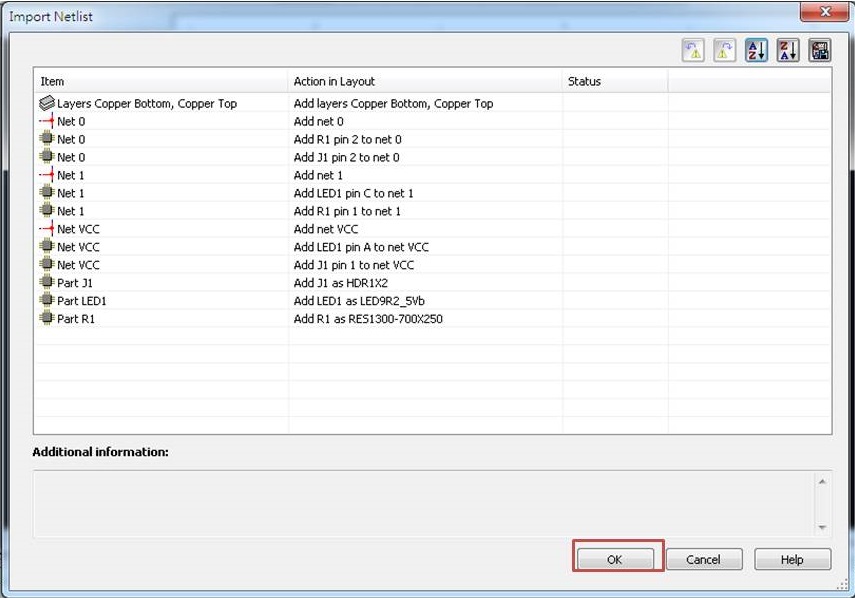

19.按下OK

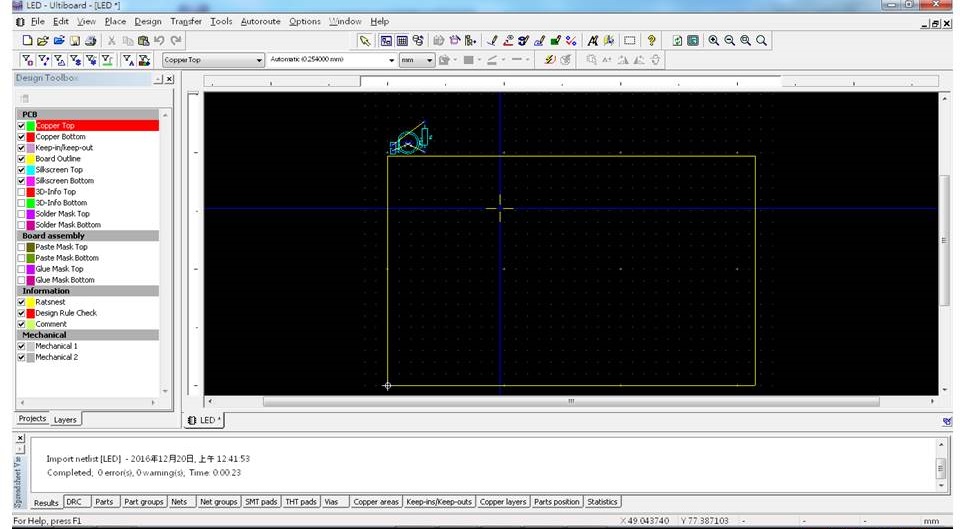

你就會看到Ultiboard介面了

20. 框選元件

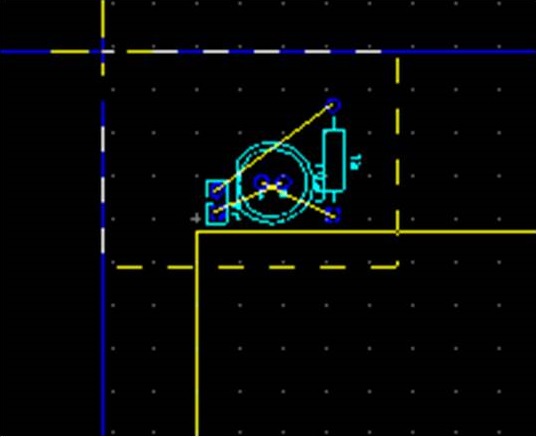

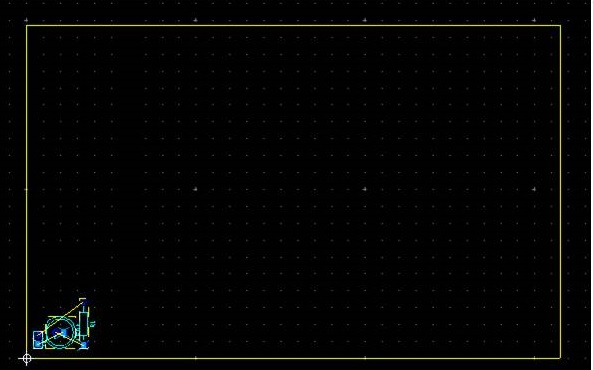

21.挪到原點（左下角、白色十字）附近、黃色框線內

22.將元件旋轉（Ctrl+R旋轉）並排列整齊

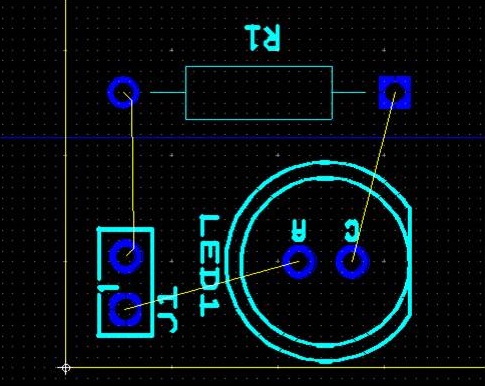

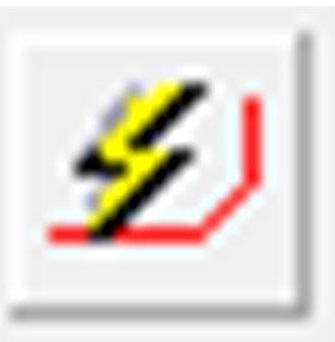

23.在右上方快捷欄內按下閃電符號快速佈線

24.佈線完畢後，由於線位於板子的上方，習慣上會將焊接面置於背面，所以我們選擇線

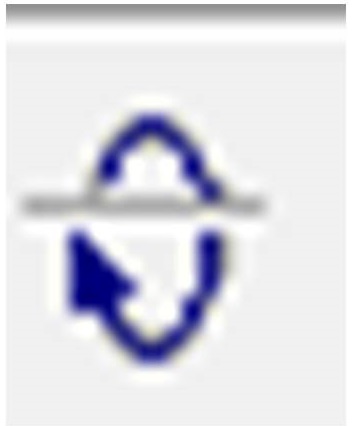

25.按下翻轉紐

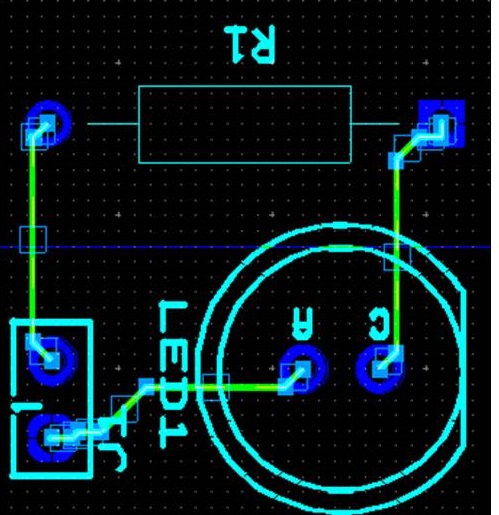

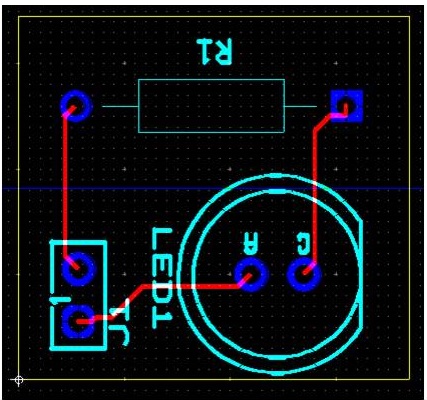

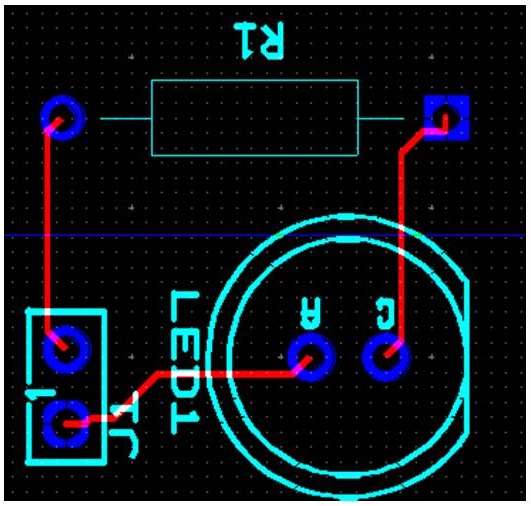

26.這樣佈線就完成了！

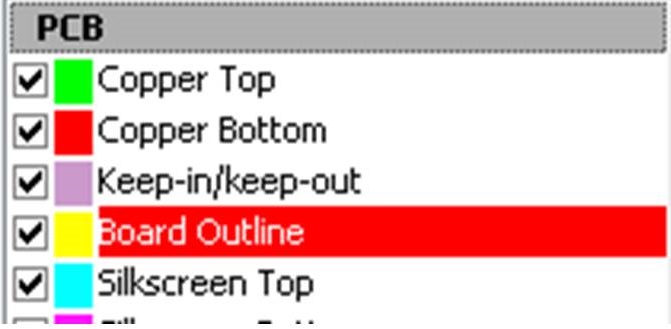

27. 接著我們要將外板線縮小置我們要的大小，點擊左側PCB→Board Outline 2下

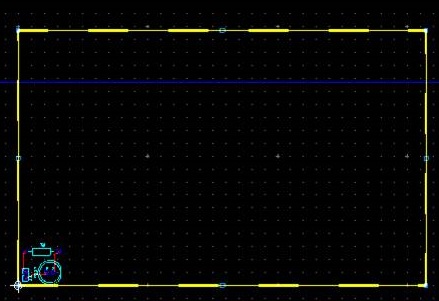

28. 點選外板線，並縮放至符合元件的範圍

29.完成

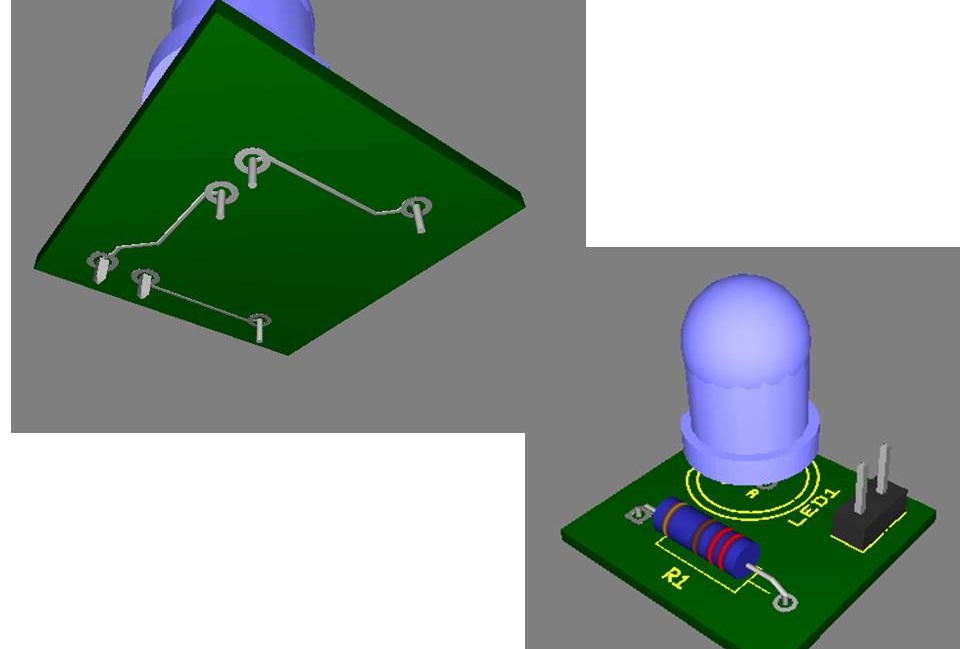

30.點選3D瀏覽可以觀看3D圖喔~

3D圖

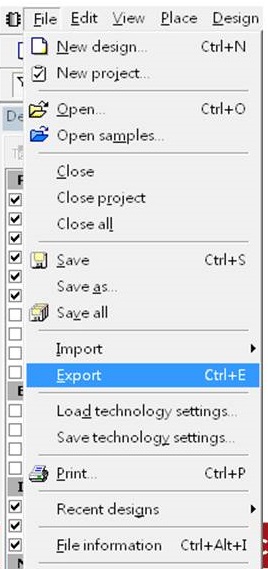

31. 若要匯出給CNC、電路雕刻機等機械使用，File→Export

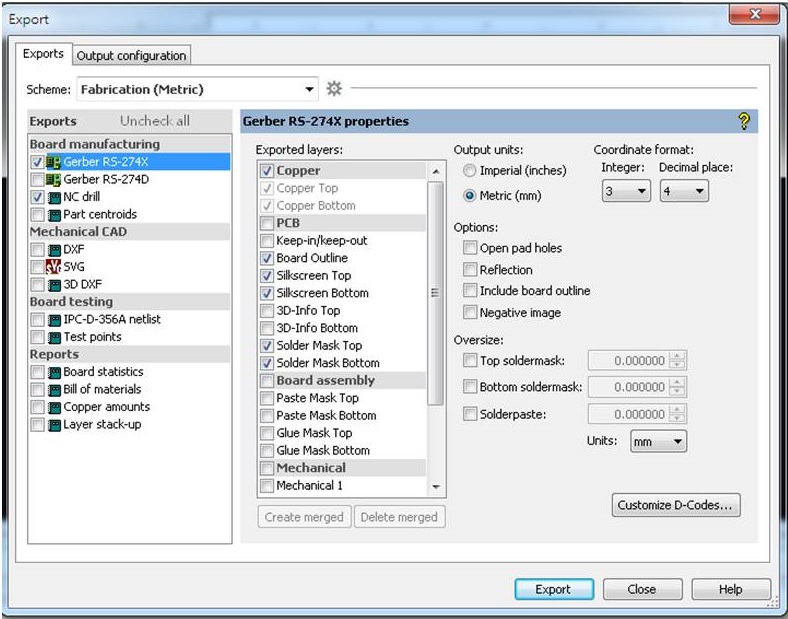

32.依照設備的需求設定並匯出Grbl檔就可以將電路板做出來了喔！
