［Multisim］簡易電路繪製-音頻電路篇

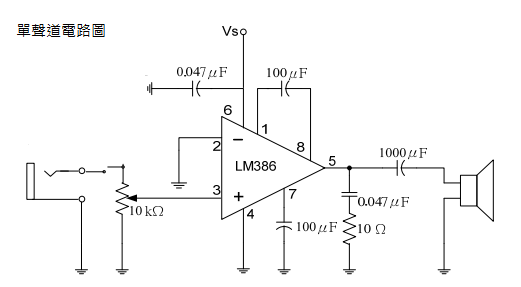

繼上次感應燈電路後，本篇要帶各位設計雙面板電路 這次選的是利用LM386晶片做一個簡易的擴大機，下圖為參考電路圖。本篇目標是做出一雙聲道電路。

作者/攝影	偉和
時間	20分鐘
成本	100元
難度	* * * *
材料表	1.2K歐姆電阻X1 100uF電容X2 0.047uF電容X2 1000uF電容X1 10K可變電阻X1 LM386X1 3.5立體音源公頭X1 8歐姆5W喇叭X1 杜邦針(排)X1 搖頭開關X1

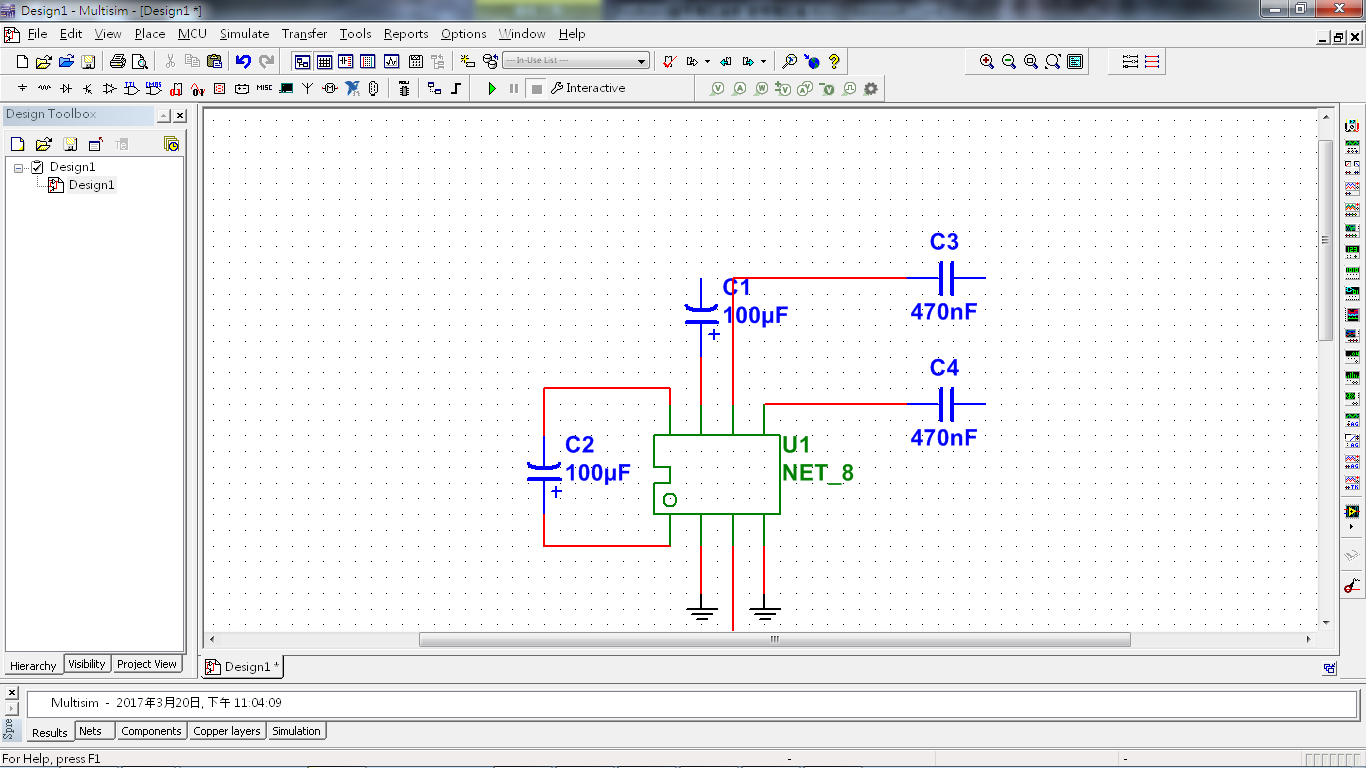

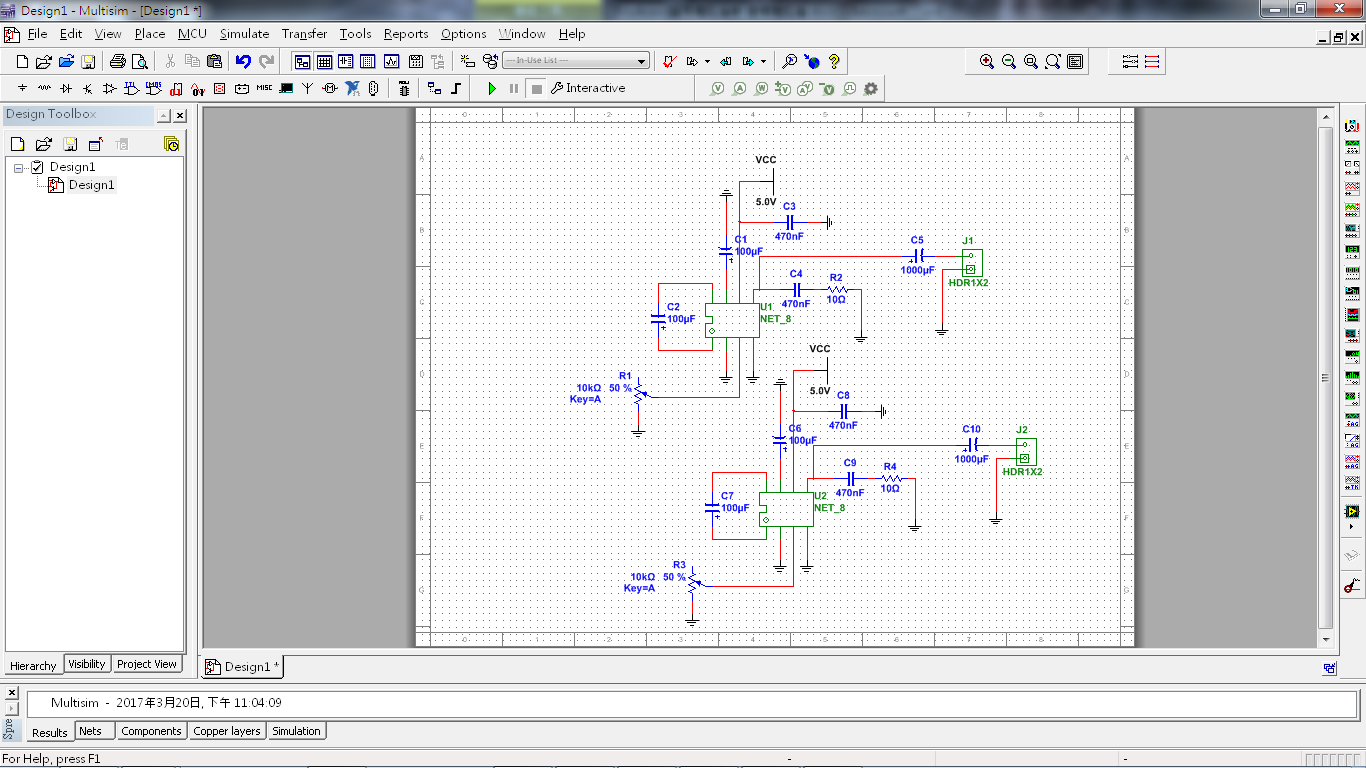

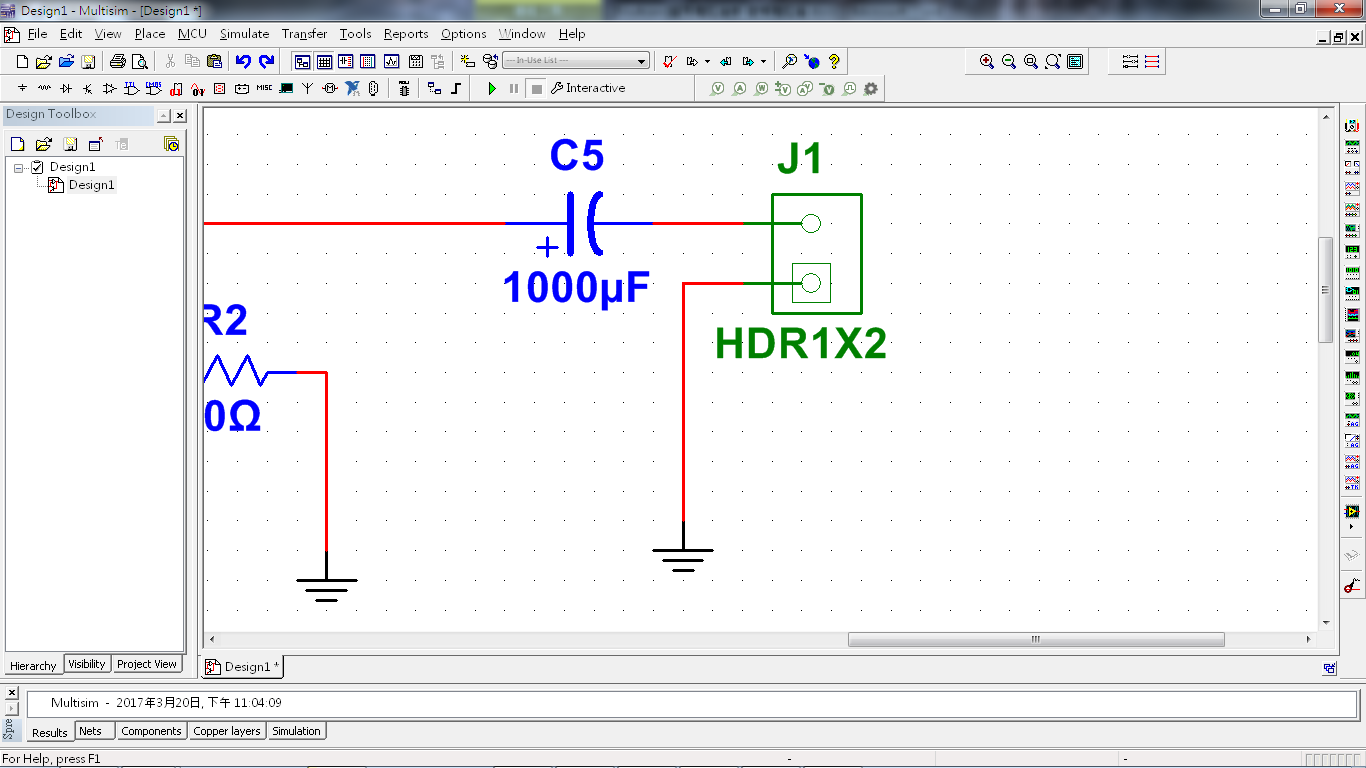

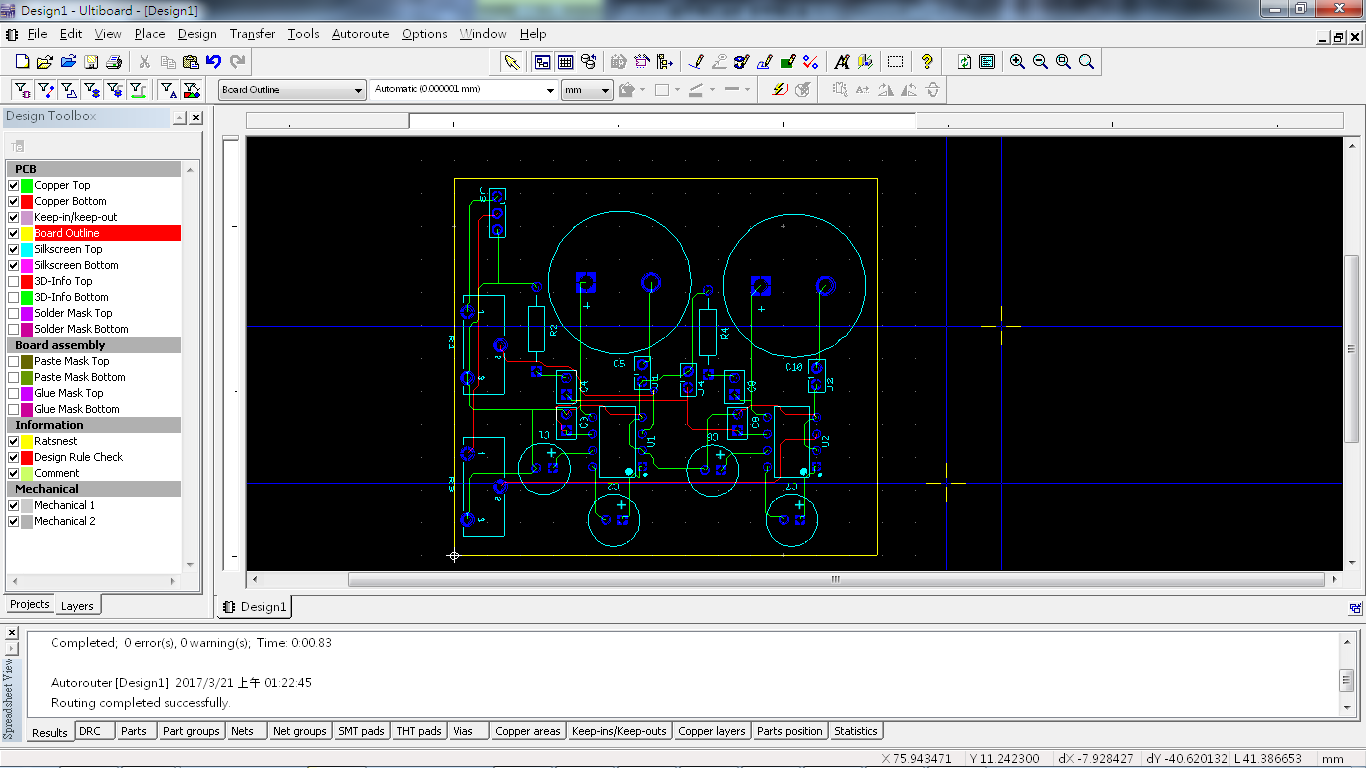

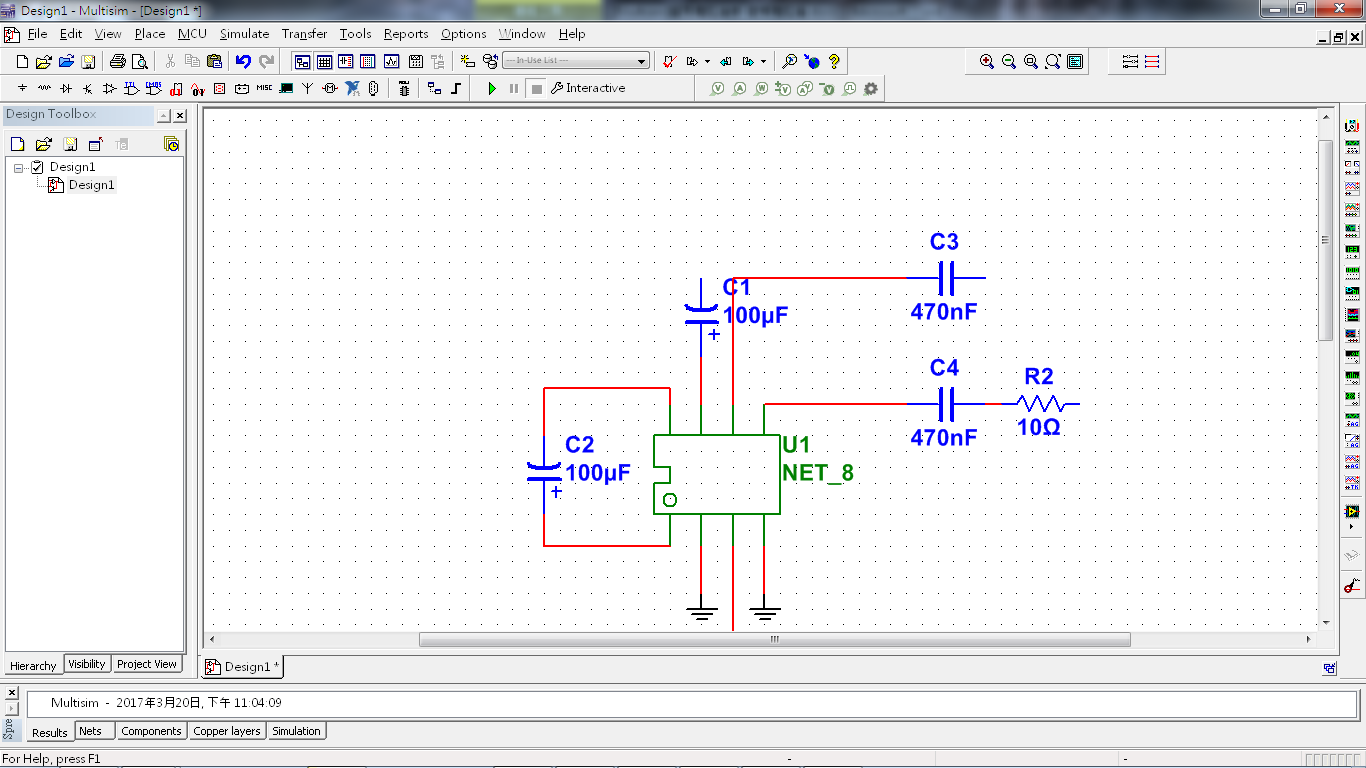

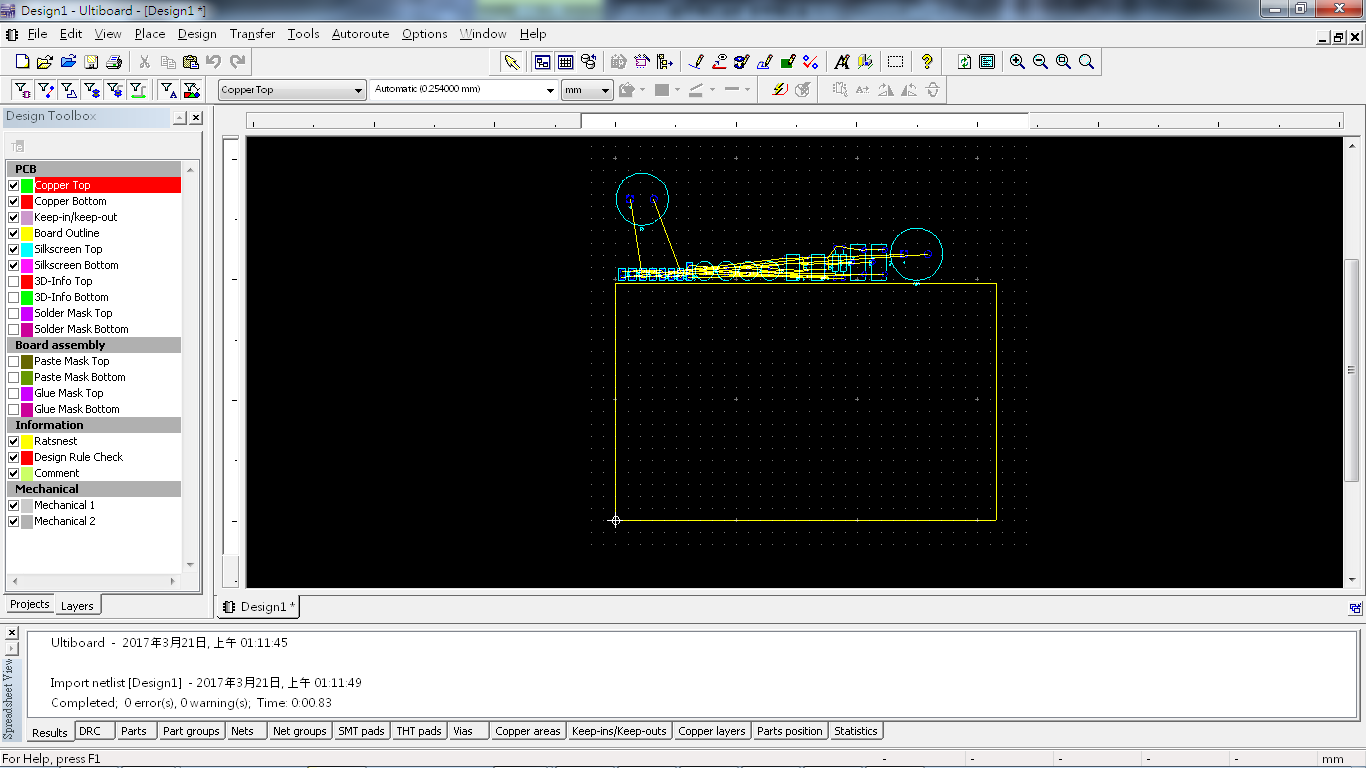

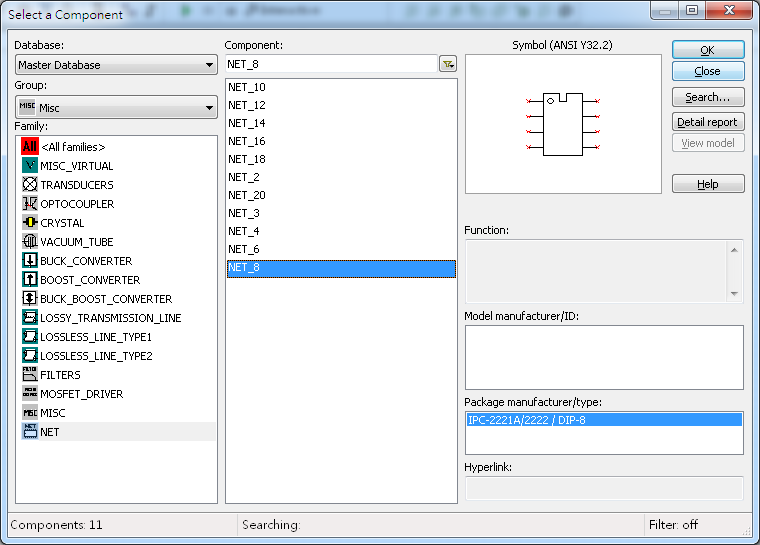

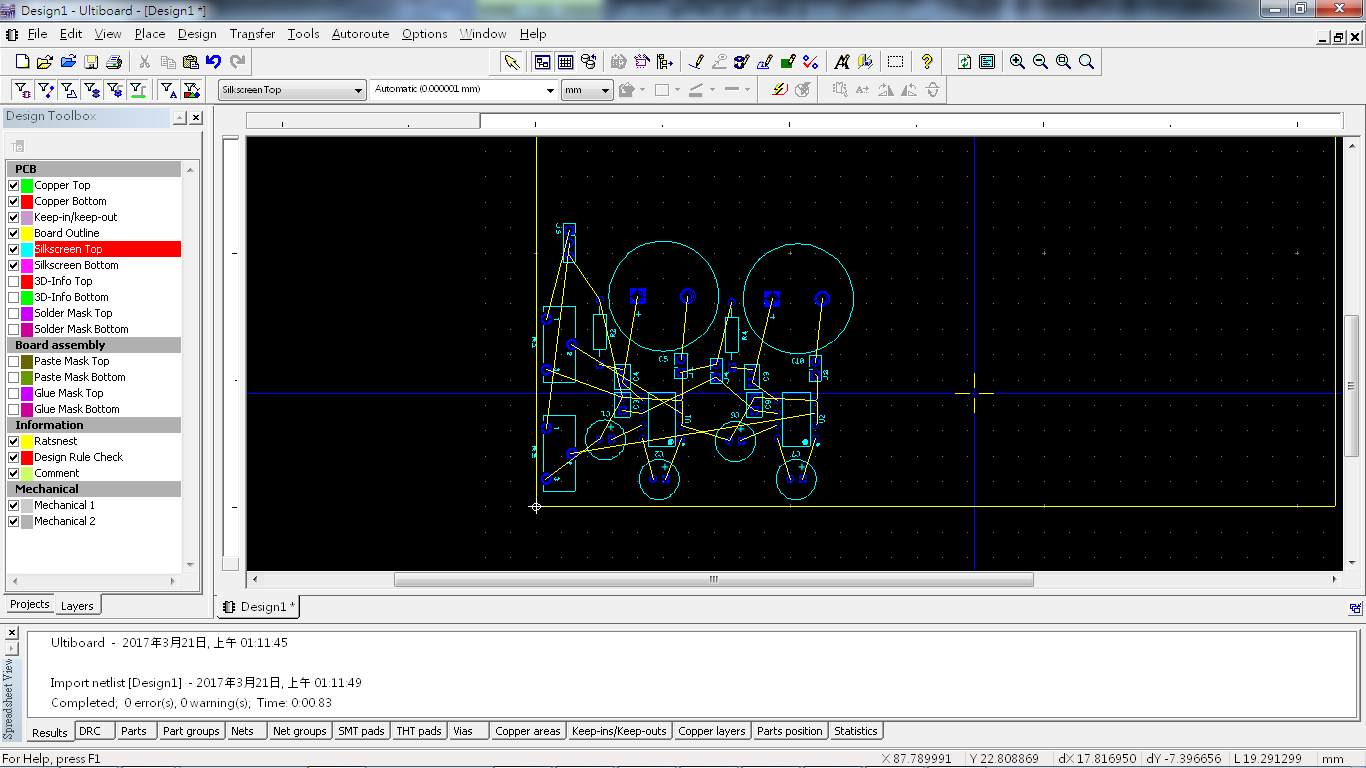

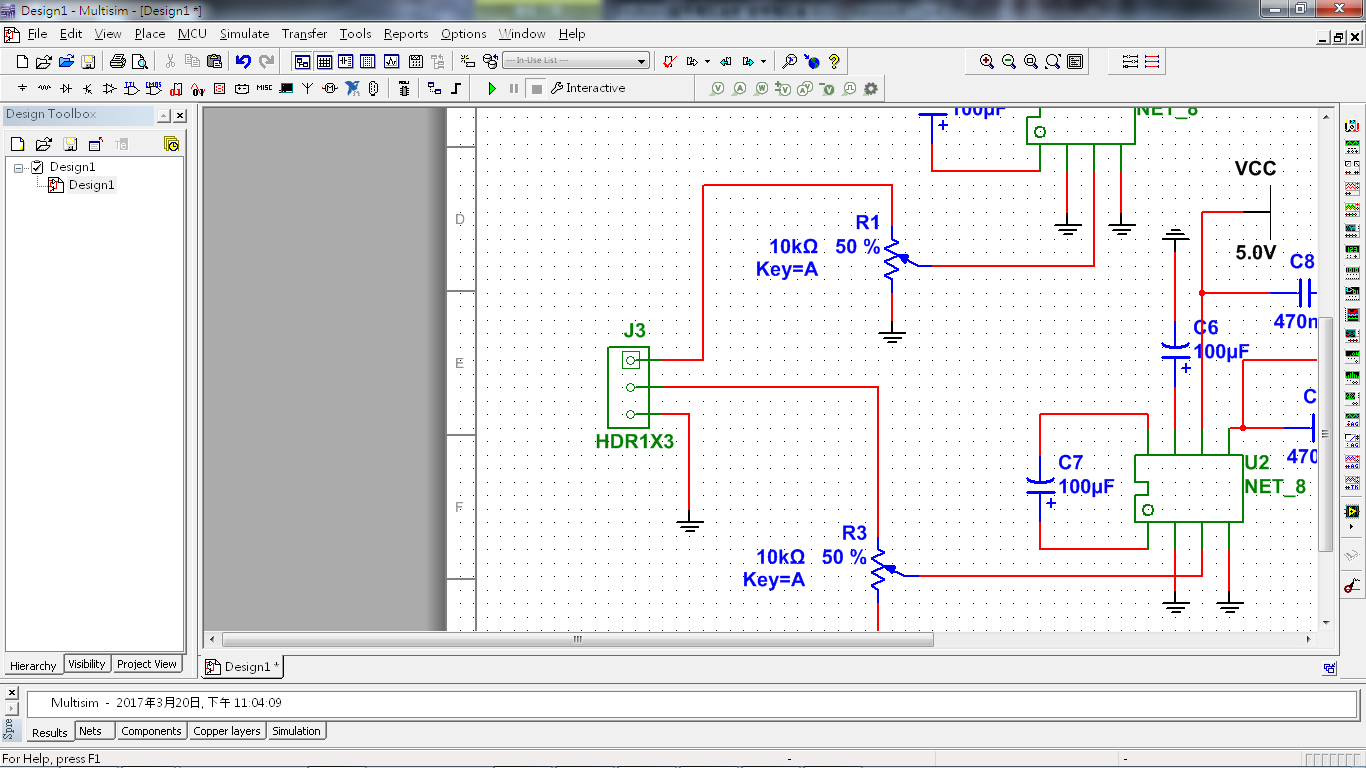

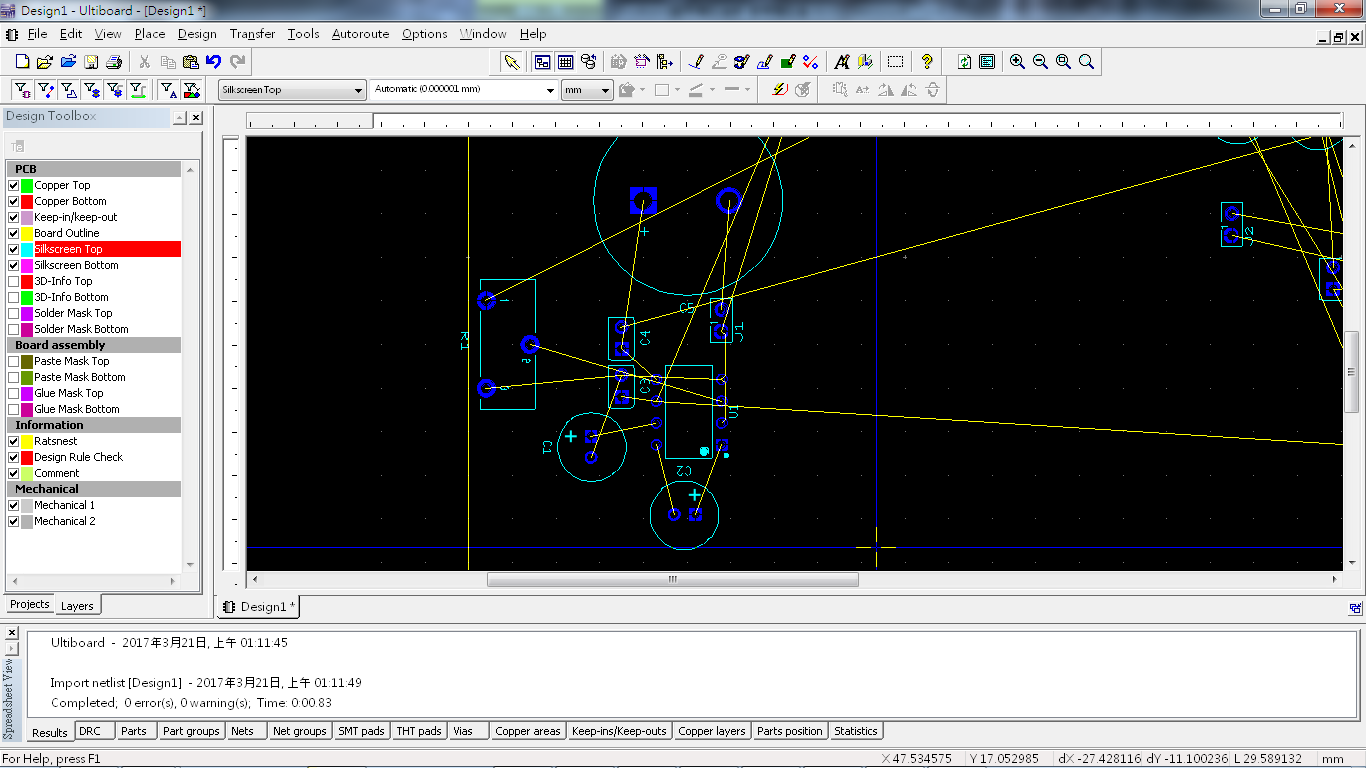

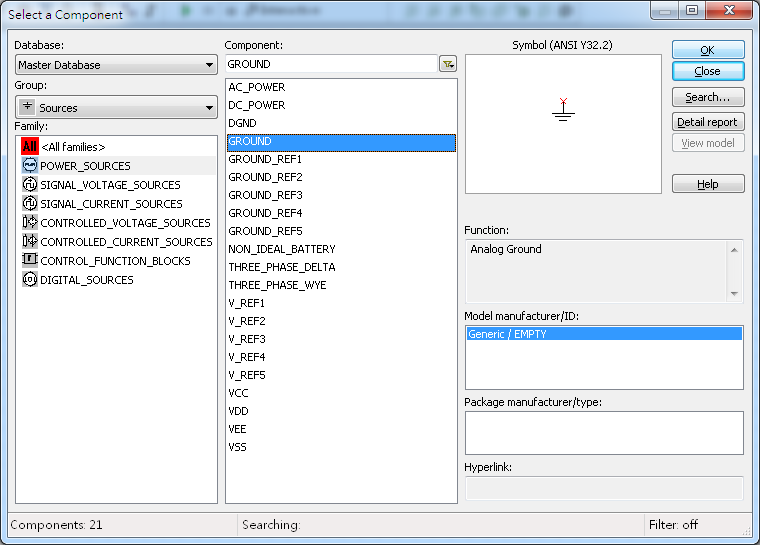

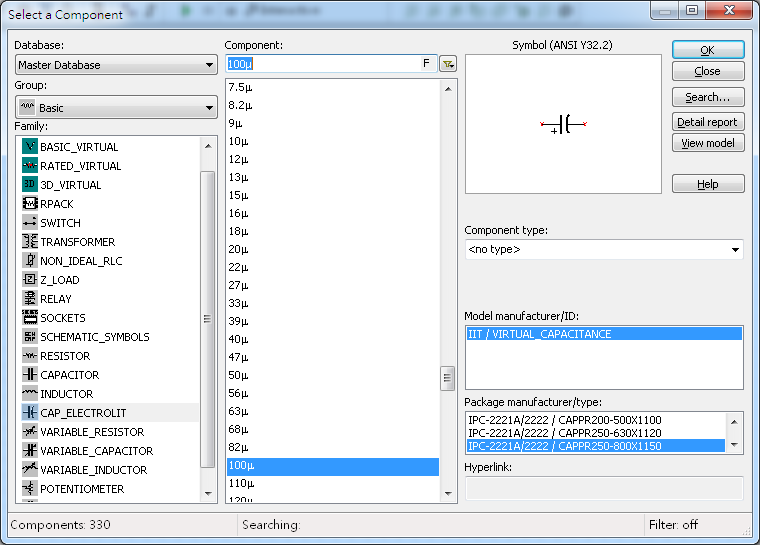

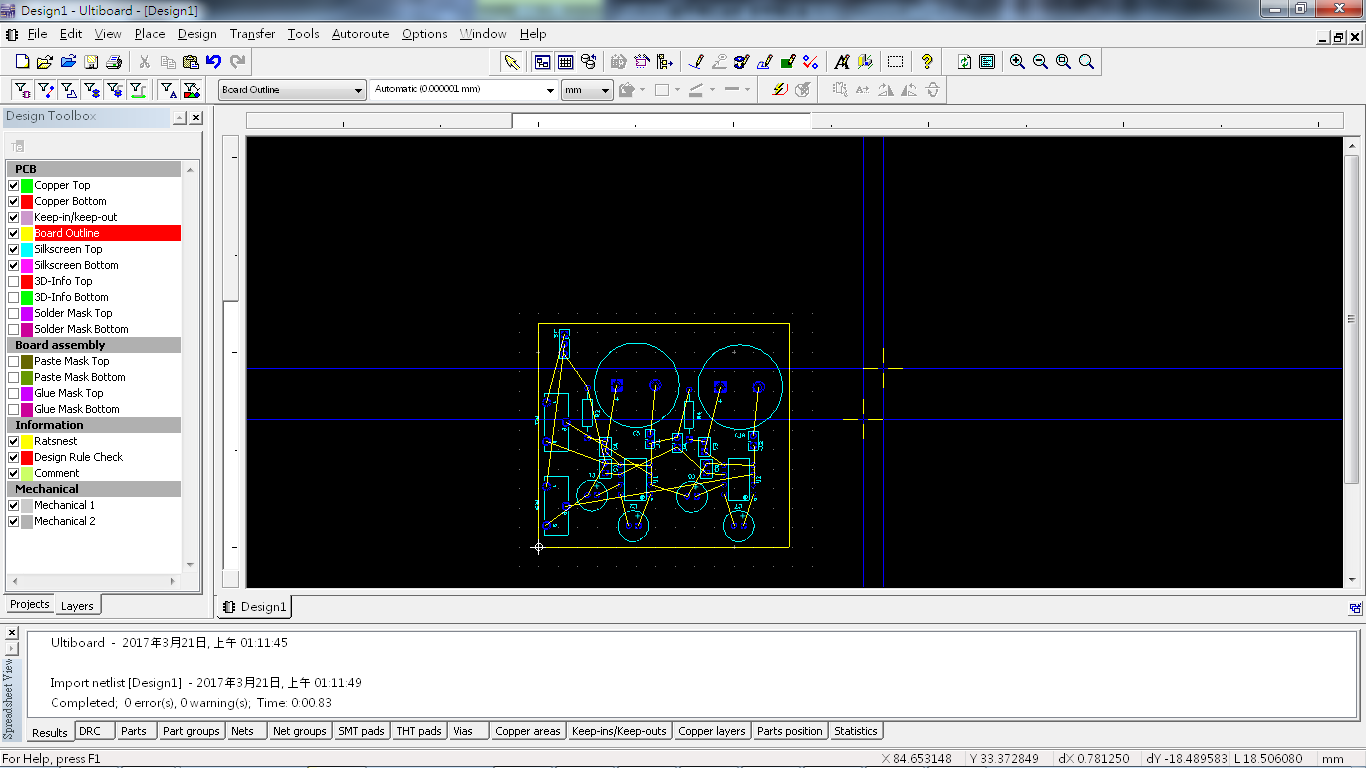

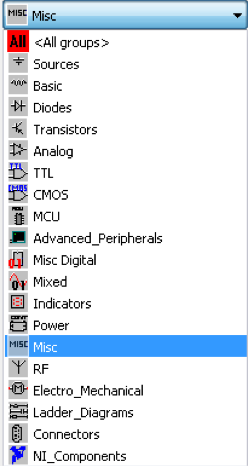

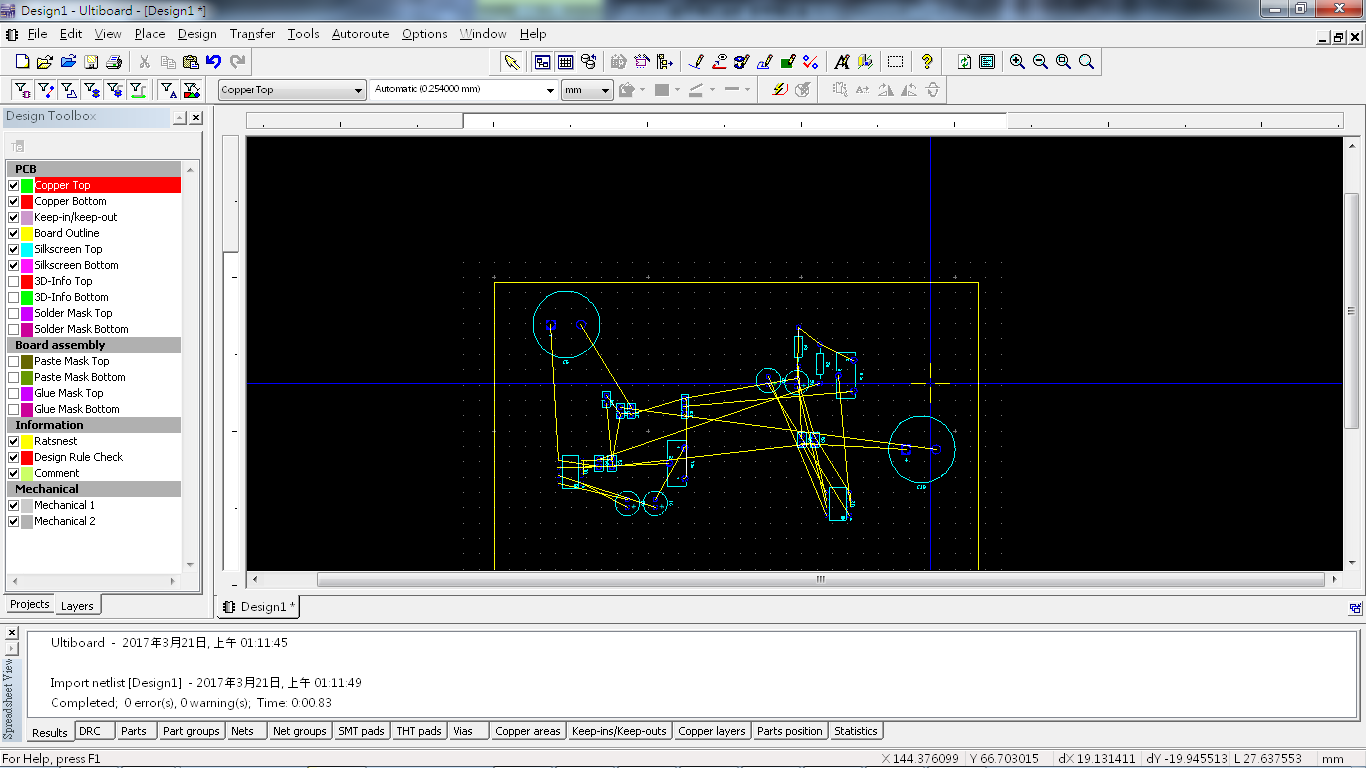

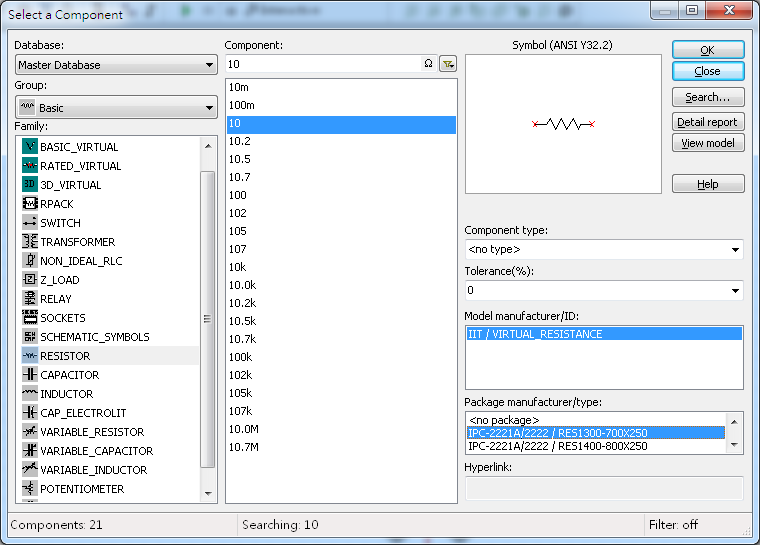

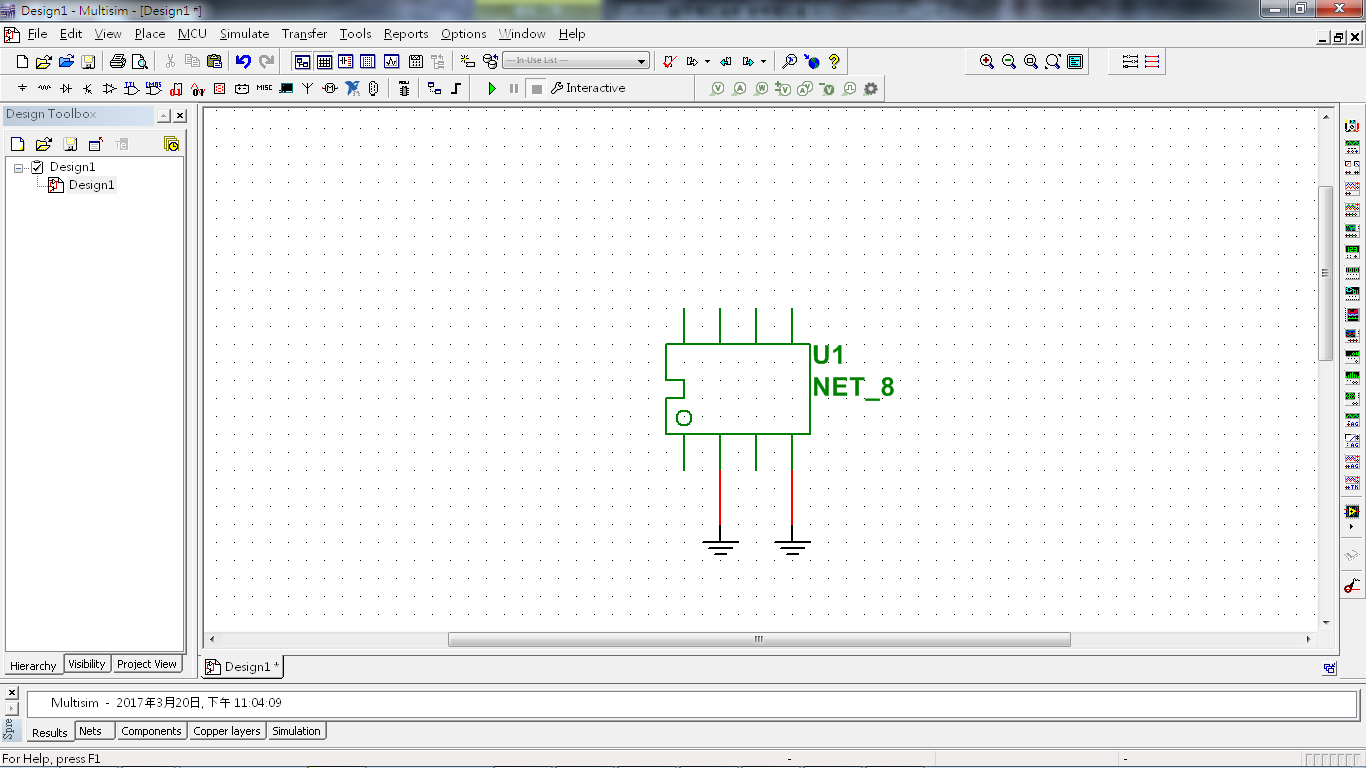

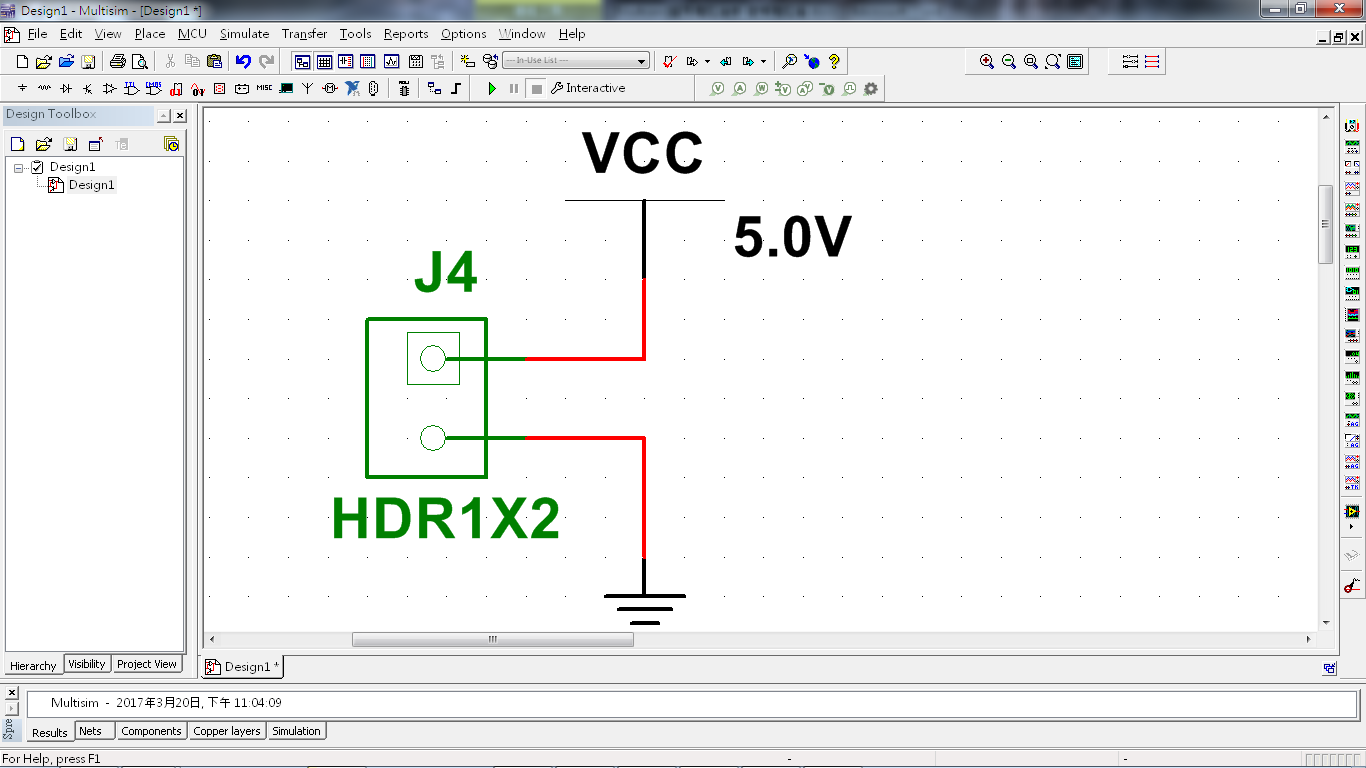

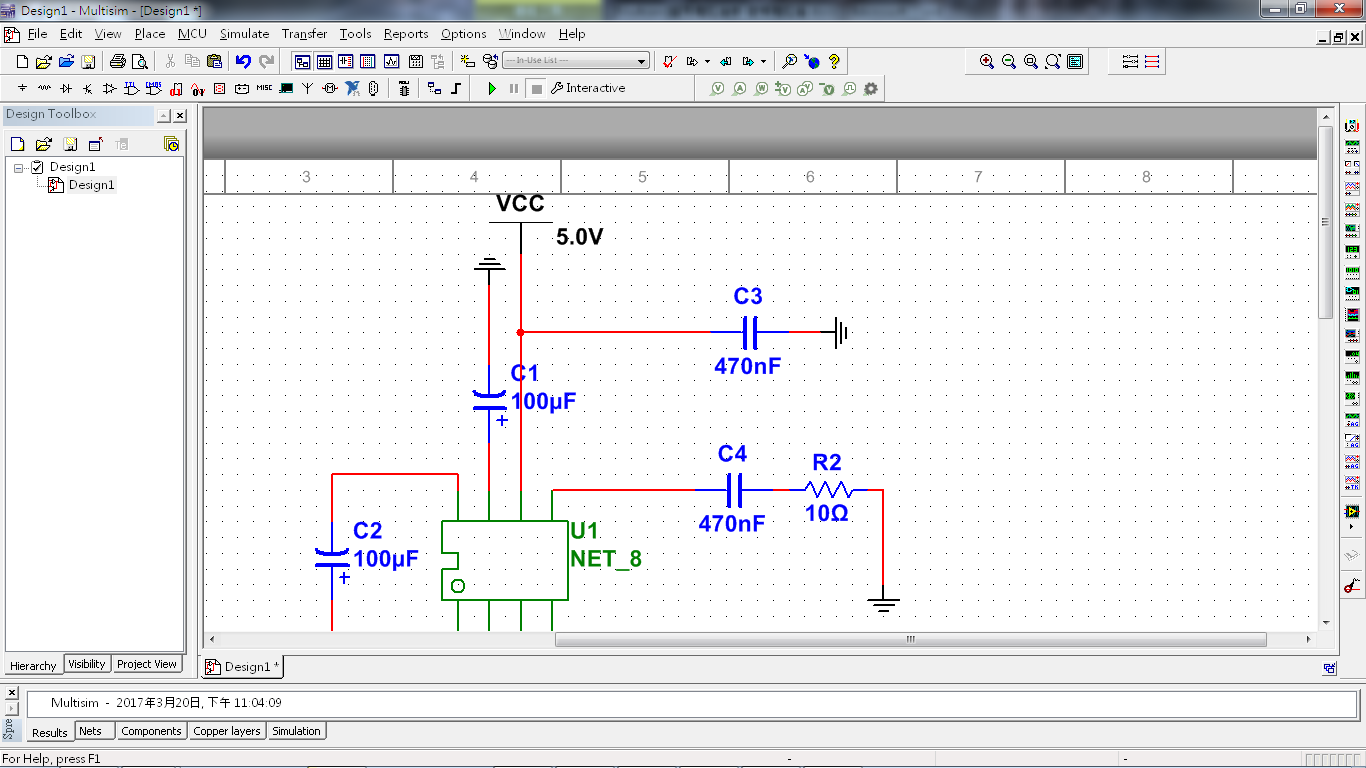

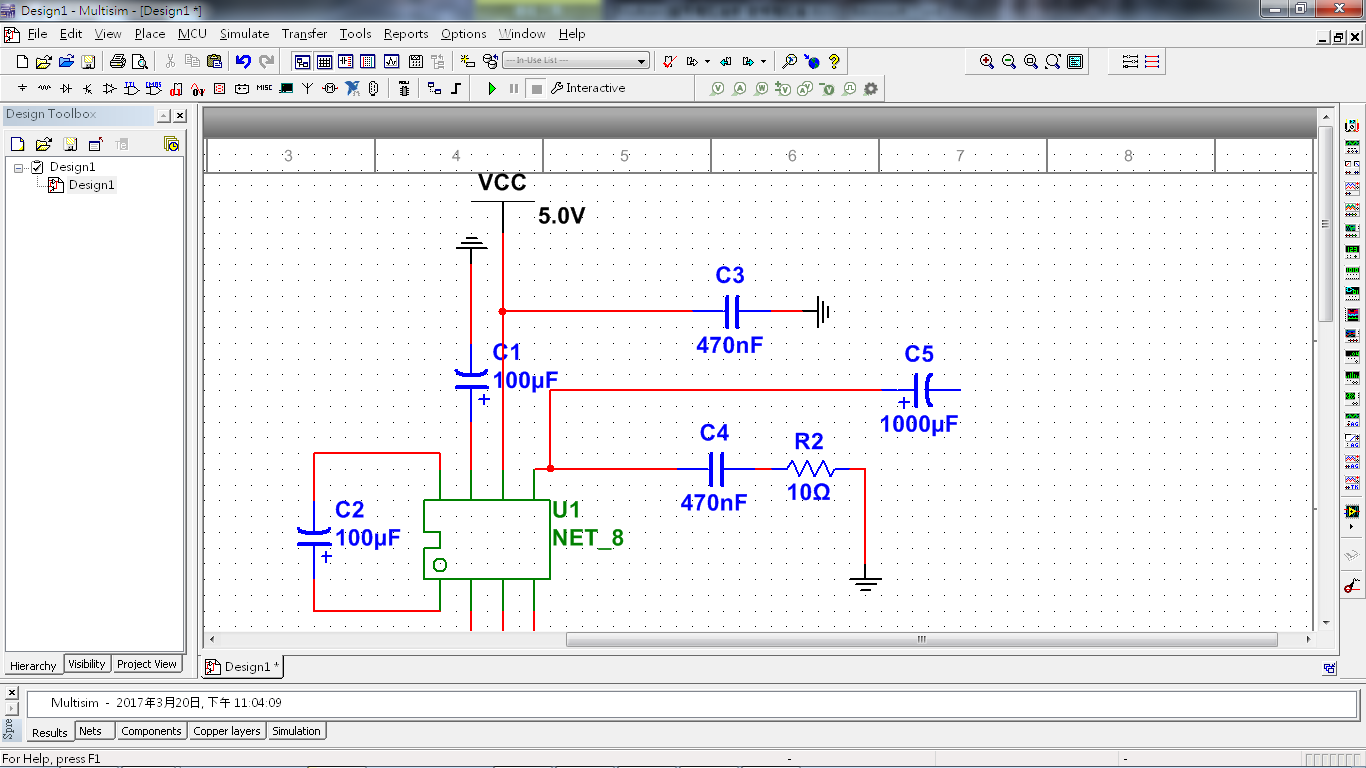

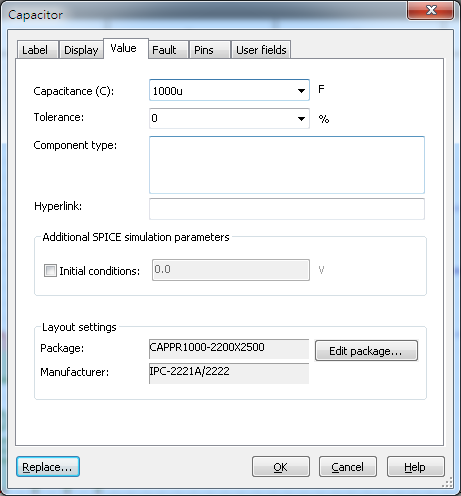

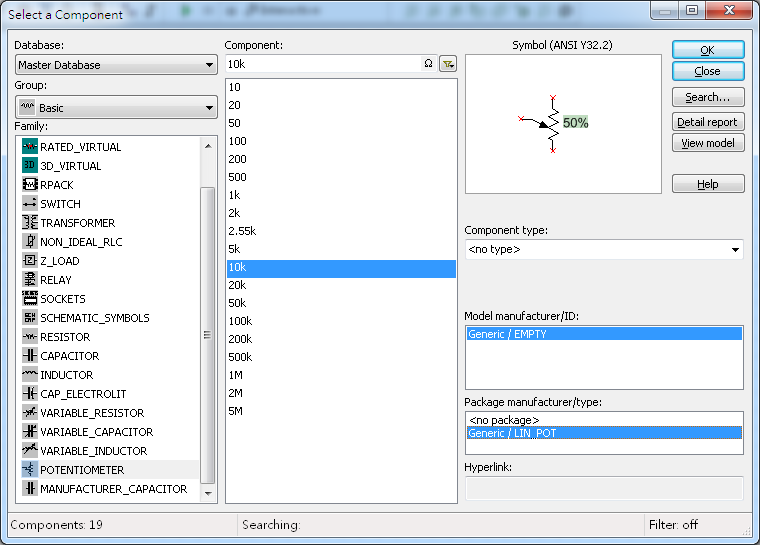

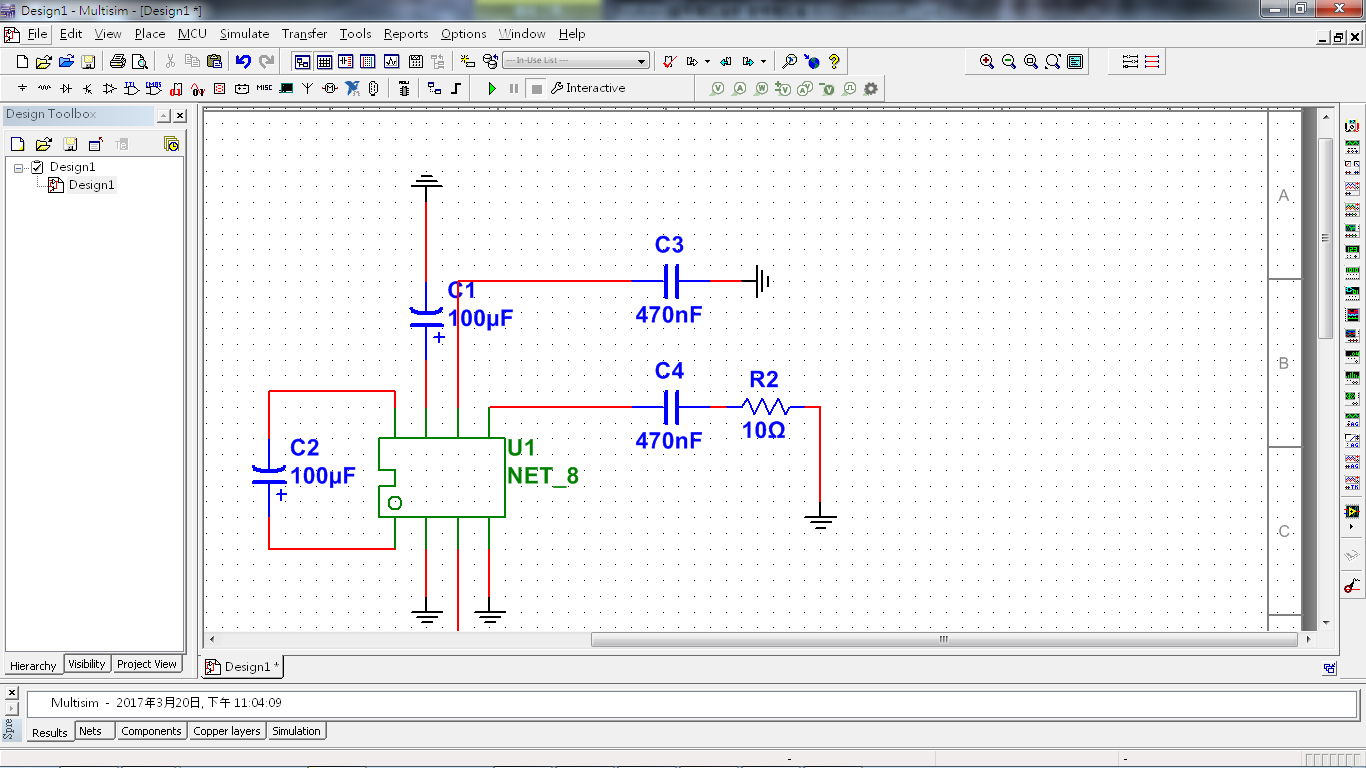

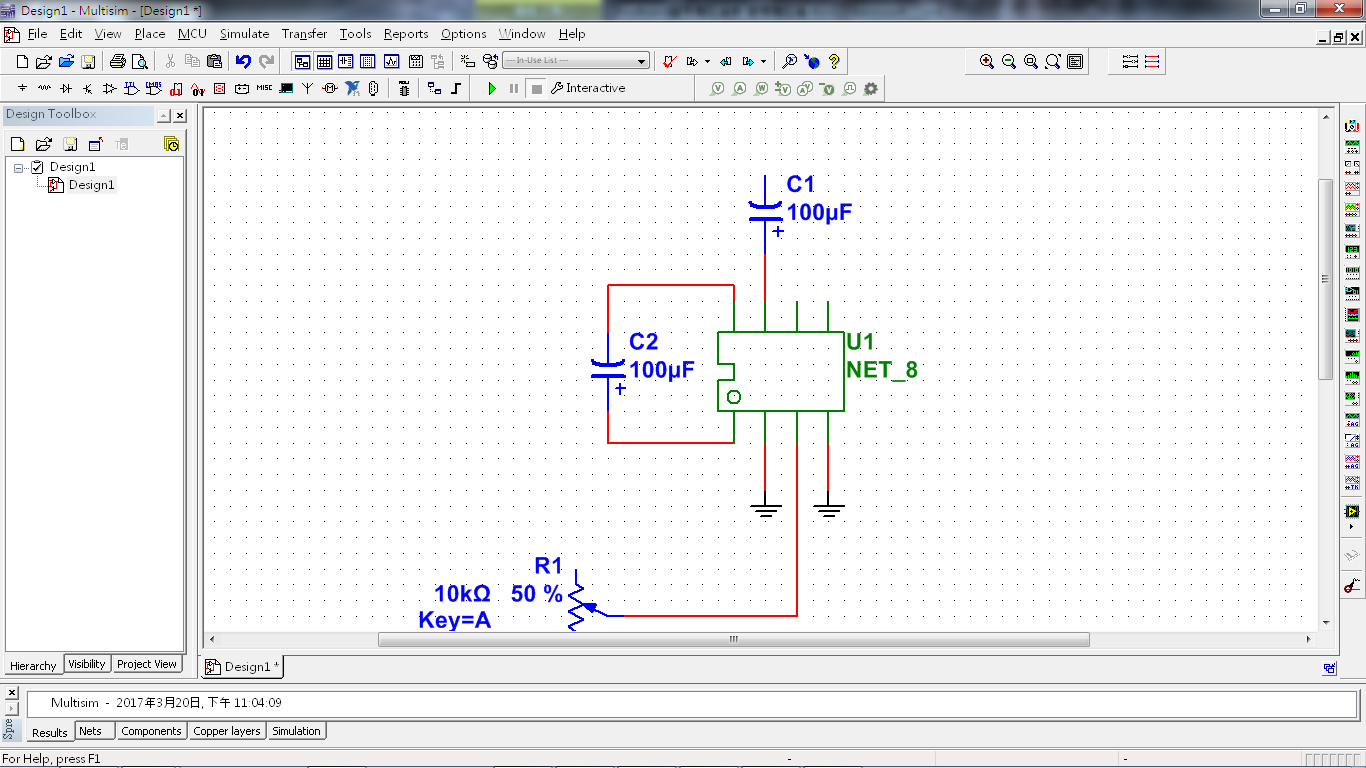

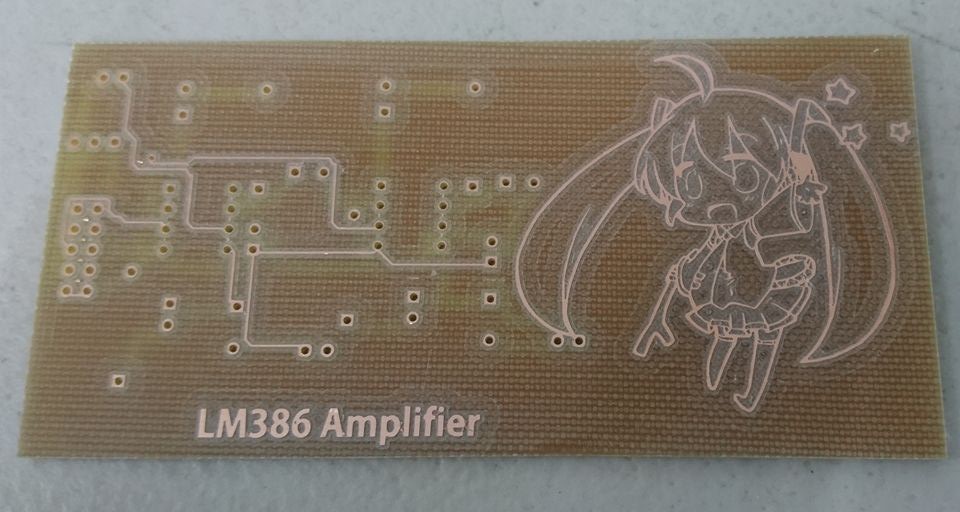

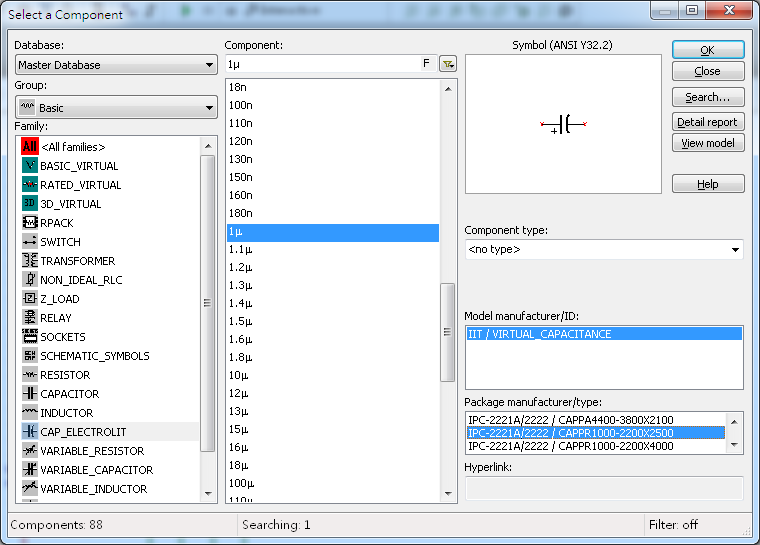

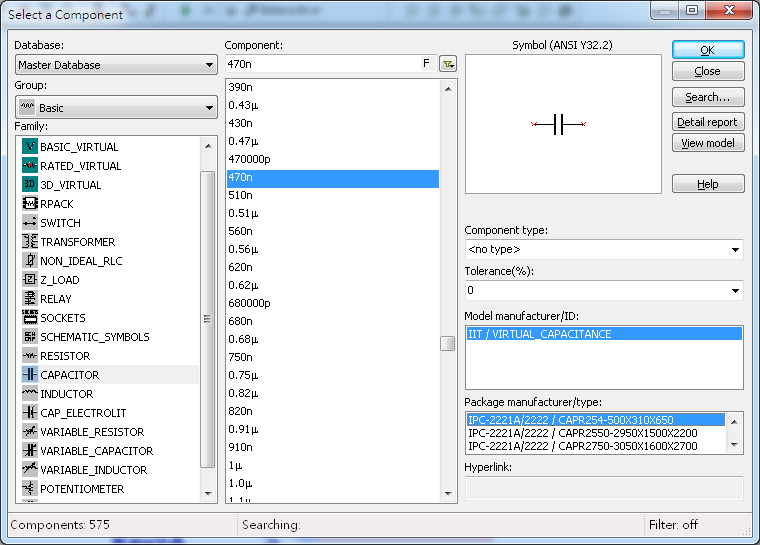

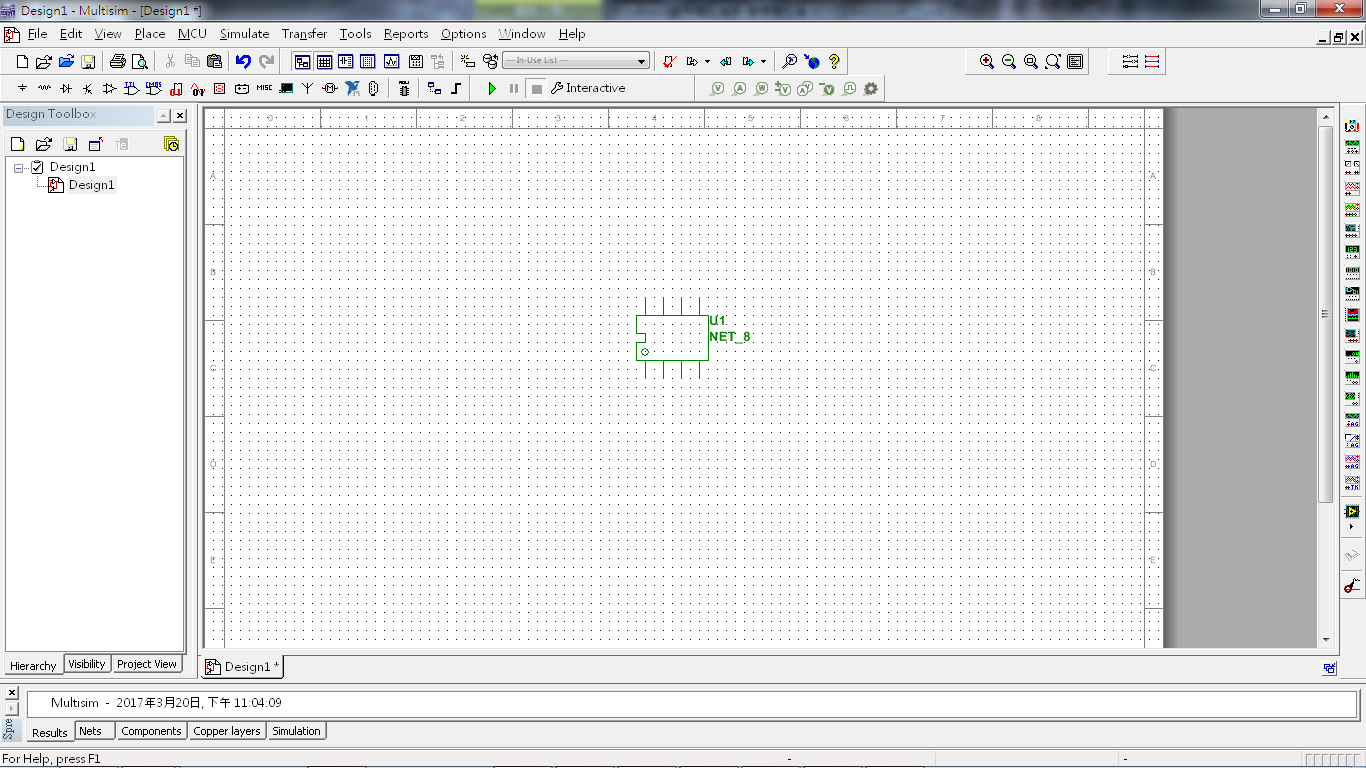

  1.新增元件Misc>Net 2.選擇NET_8 3.按下OK後放置「元件放置區」任一區域中 4.新增元件Source>GROUND 5.將GROUND接於晶片的第2、4腳位 6.新增元件Basic>POTENTIOMETER>10k，Package選則Generic/LIN POT 7.新增2個元件Basic>CAP_ELECTROLIT>100μ，Package選擇IPC-2221A/2222 /CAPPR250-800X1150 8.將可變電阻（R1）中間腳位接至晶片第3腳位，C1電容正極接於晶片第7腳位，C2電容正極接於晶片第一腳位、負極接於晶片第8腳位 9.新增2個元件Basic>CAPACITOR>470n，Package選擇IPC-2221A/2222 /CAPPR254-500X310X650 10.分別接於晶片的第5、6腳位 11.新增元件Basic>RESISTOR>10，Package選擇IPC-2221A/2222 /RES1300-700X250 12.接於C4後面 13.將GROUND分別接於C1、C3、R2後 14.於C1上方接上VCC 15.新增個元件Basic>CAPACITOR>1μ，Package選擇IPC-2221A/2222 /CAPPR1000-2200X2500 16.對元件按下右鍵選擇Properties，更改數值從1μ→1000μ 17.接於晶片第5腳位 18.新增接頭其中一隻接於C5電容的負極，另一隻接上Ground 19.將剛完成的部分複製一個並至於下方 20.新增一個1X3HDR分別接上R1、R3、Ground 21.新增一個1X2HDR並接上VCC及Ground，作為電源接頭使用 22.設計完畢後，接下來要將電路圖轉成PCB： Transfer→Transfer to Ultiboard→Transfer to Ultiboard 14.0 23.先簡易的將元件區分為2部分 24.再將其中一部分排列完畢 25.另一邊即可按照已排完的樣式再做一次排列，最後將元件整理並排列整齊 26.將外框縮小至合理大小 27.按下快速佈線後即完成 28.最後可以送給廠商，或者自行將電路製作出來～     相關文章：
