【OpenVINO x UP Squared x RealSense 深度攝影機】 使用深度影像實做道路避障偵測

目標

本篇文章靈感發想自MIT的Dukietown (https://www.duckietown.org/) 。 如同之前我們在部落格分享過的自駕車文章 (https://blog.cavedu.com/2019/08/20/openvino2/) ， 機器人小車已經具備有辨識行走及辨識路牌的能力了， 那麼接下來我們希望可以更進一步的提昇辨識能力到物件偵測（Object Detection）， 並加入一個新的類別（小鴨，在這裡作為路人），並設法偵測到牠的位置， 再搭配Intel RealSense深度攝影機去量測距離， 藉此來讓小車可以知道前方是否可以通行。 由於篇幅限制，本文將著重在演算法的部份， 關於如何結合到實體的自駕車上以及對應的電控，將於之後的文章為您揭曉，還請多多關注！

環境準備

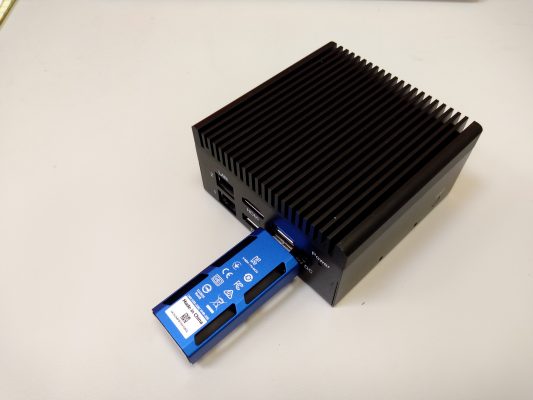

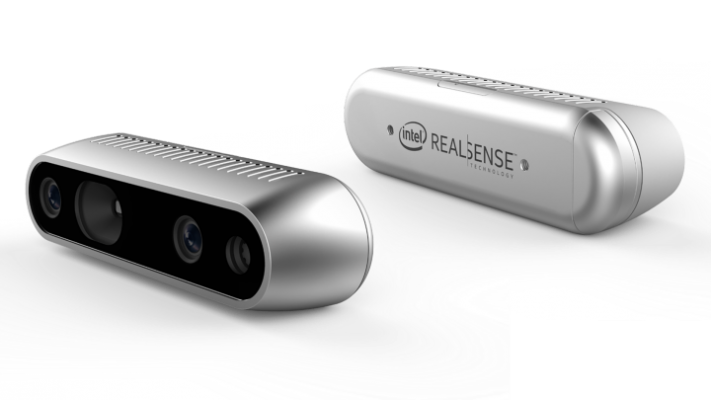

本文所使用的嵌入式控制板是研揚的UP Squared， 以及所使用的深度學習推論裝置為Intel Movidius NCS 2， 如果想看他們的介紹的話可以參考我們之前寫過的文章 [OpenVINO & Movidius™ 2運算棒] 使用台灣路況即時影像對九份老街做街景辨識 。 此外，還有本文的主角深度攝影機 Intel RealSense D435! 本文將會含括訓練深度學習模型的部份，建議準備有一台有GPU的電腦，本文以一台有GTX 1060的筆電為例，其上的作業系統為Linux。 最後，請下載本次的範例程式 [pastacode lang="python" manual="git%20clone%20https%3A%2F%2Fgithub.com%2Fcavedunissin%2Fagv-object-detection" message="" highlight="" provider="manual"/] 然後記得切換工作目錄到agv-object-detection [pastacode lang="python" manual="cd%20agv-object-detection" message="" highlight="" provider="manual"/]

收集資料

之前路牌的資料可以從我們公開的資料下載(https://drive.google.com/open?id=13odeFnUYNWQS2ysVijOttjzpB53W4FY_) 。 接著為了要能夠辨識出路人（也就是小鴨），我們需要手動先拍攝幾張不同角度的小鴨照片。 本範例約略整理出"左轉路牌"，"右轉路牌"，"停止號誌"以及"黃色小鴨"四個類別數張後， 整理如下的檔案格式

agv-object-detection/data/images

├── duck-001.jpg

├── duck-002.jpg

├── duck-003.jpg

...

標記資料

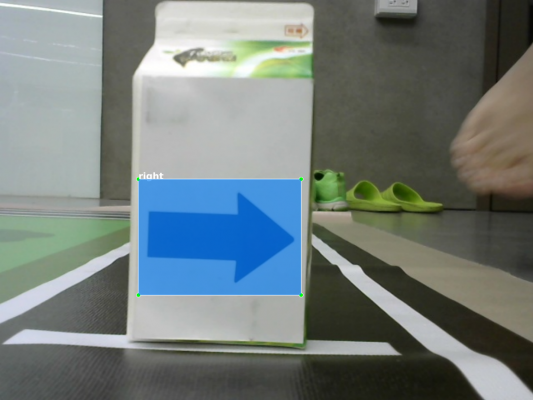

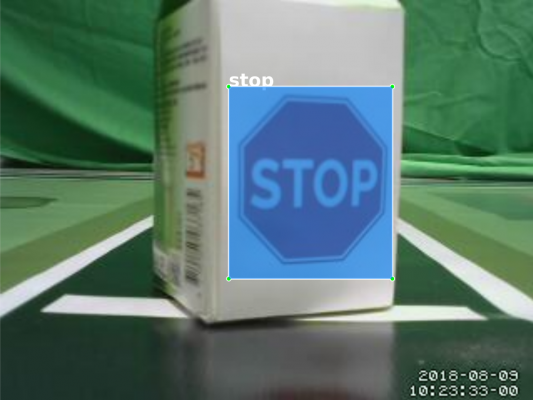

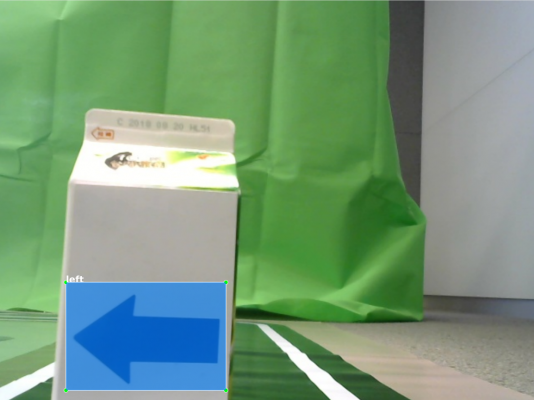

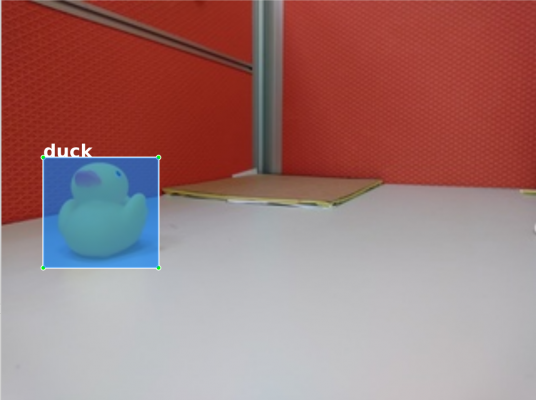

有了影像資料後，為了要能夠訓練深度學習模型學會Object Detection， 我們還必須手動label這些資料，在此所使用的軟體是有名的開源軟體labelimg(https://github.com/tzutalin/labelImg) 。 緊接著我們就標記每張圖片的框框以及其對應的類別，如下圖。

Left	Right	Stop	Duck

最後存成檔案格式如下

agv-object-detection/data/annotations

├── duck-001.xml

├── duck-002.xml

├── duck-003.xml

...

準備Tensorflow Object Detection

我們所使用的深度學習框架為Google的Tensorflow，然後為了能夠使用Tensorflow的Object Detection API， 我們必須先下載函式庫到前面的agv-object-detection這個資料夾底下 [pastacode lang="python" manual="%23%20Inside%20agv-object-detection%0Agit%20clone%20https%3A%2F%2Fgithub.com%2Ftensorflow%2Fmodels%0A" message="" highlight="" provider="manual"/] 由於函式庫相當大，所以下載可能會需要一些時間。 下載完成後，請輸入以下的指令完成安裝Python相依套件 [pastacode lang="python" manual="sudo%20pip3%20install%20-r%20requirements.txt" message="" highlight="" provider="manual"/] 再輸入以下的指令完成初始設 [pastacode lang="python" manual="make%20init" message="" highlight="" provider="manual"/] 準備Protobuf [pastacode lang="python" manual="make%20compile_protobuf" message="" highlight="" provider="manual"/]

訓練模型

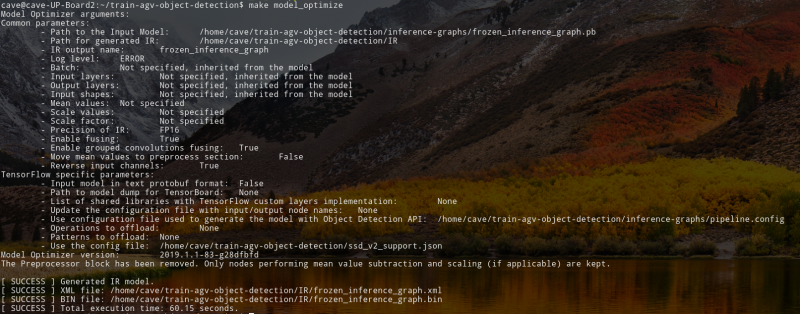

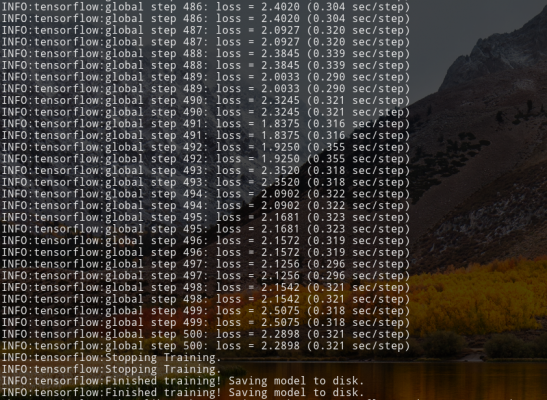

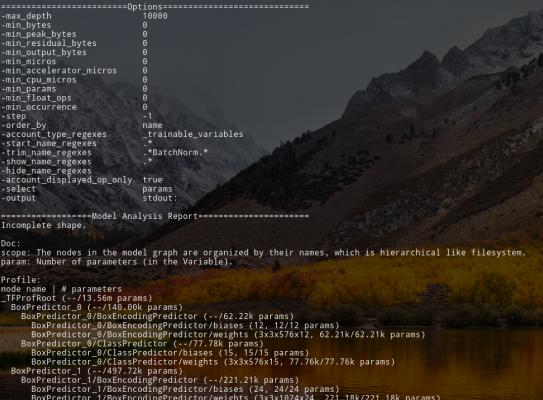

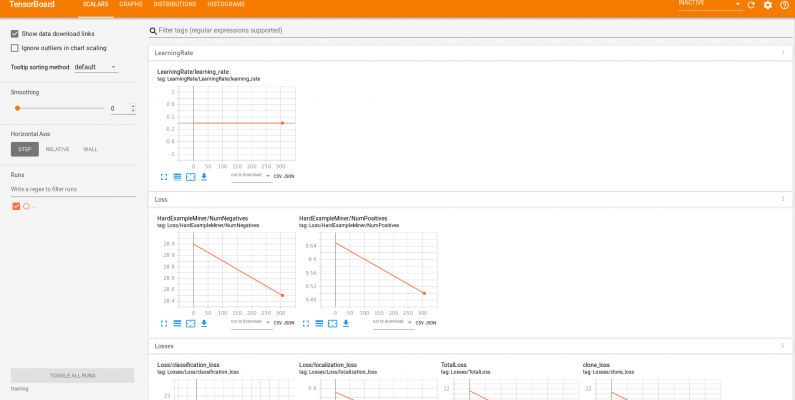

首先請先下載預訓練的模型， [pastacode lang="python" manual="make%20download_model" message="" highlight="" provider="manual"/] 將前面準備好的資料轉換格式 Step 1. 從xml檔轉成csv檔 [pastacode lang="python" manual="make%20xml_to_csv" message="" highlight="" provider="manual"/] Step 2. 存成Tensorflow指定的tfrecord格式 [pastacode lang="python" manual="make%20generate_tfrecord" message="" highlight="" provider="manual"/] 完成後就會看到在data的資料夾下會有一個叫做data.record的檔案囉！ agv-object-detection/data └─── data.record 接著就可以開始訓練了！ [pastacode lang="python" manual="make%20train" message="" highlight="" provider="manual"/] 訓練過程中出現的loss代表誤差度多少，越低代表學得越好，以這個範例而言，如果時間充足的話盡量讓loss壓到1.0以下， 但其實1~2之間就蠻夠用了。 如果想要解析訓練的過程，可以輸入以下的指令來啟動Tensorboard [pastacode lang="python" manual="make%20log_train" message="" highlight="" provider="manual"/] 訓練完後，為了要能夠轉成OpenVINO的形式，我們必須輸出我們訓練完後的模型 [pastacode lang="python" manual="make%20export" message="" highlight="" provider="manual"/] 最後將inference-graphs這個資料夾搬到UP Squared上面， 注意到UP Squared上面也必須下載本文章的專案 在UP2上下載agv-object-detection [pastacode lang="python" manual="git%20clone%20https%3A%2F%2Fgithub.com%2Fcavedunissin%2Fagv-object-detection" message="" highlight="" provider="manual"/] 把inference-graphs放到agv-object-detection中，並切換工作目錄到agv-object-detection中 [pastacode lang="javascript" manual="cd%20agv-object-detection" message="" highlight="" provider="manual"/] 檔案形式如下 agv-object-detection/inference-graphs ├── checkpoint ├── frozen_inference_graph.pb ├── model.ckpt.data-00000-of-00001 ├── model.ckpt.index ├── model.ckpt.meta ├── pipeline.config └── saved_model ├── saved_model.pb └── variables 下來會用到OpenVINO的Model Optimizer，關於怎麼在UP2上面安裝OpenVINO可以參考我們之前的文章 [OpenVINO & Movidius™ 2運算棒] 使用台灣路況即時影像對九份老街做街景辨識 輸入以下的指令來將Tensorflow的模型轉成OpenVINO的格式 [pastacode lang="python" manual="make%20model_optimize" message="" highlight="" provider="manual"/] 轉譯成功後程式會將結果存在IR這個資料夾底下 agv-object-detection/IR ├── frozen_inference_graph.bin ├── frozen_inference_graph.mapping └── frozen_inference_graph.xml

安裝RealSense函式庫

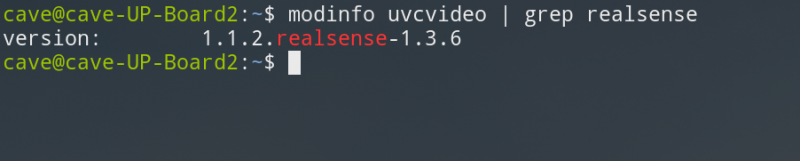

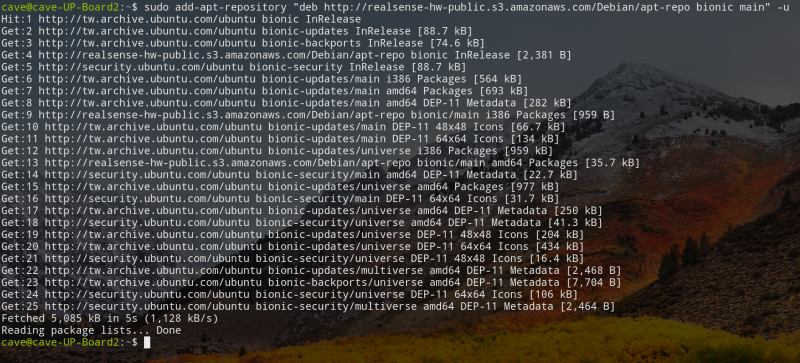

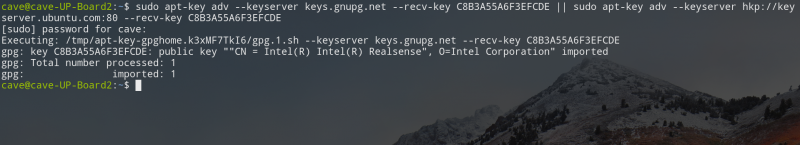

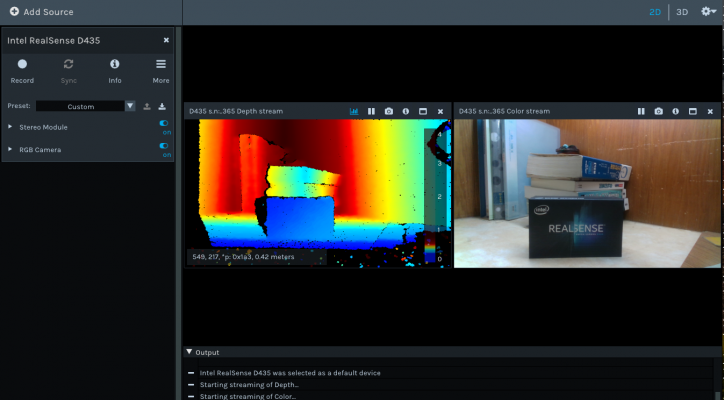

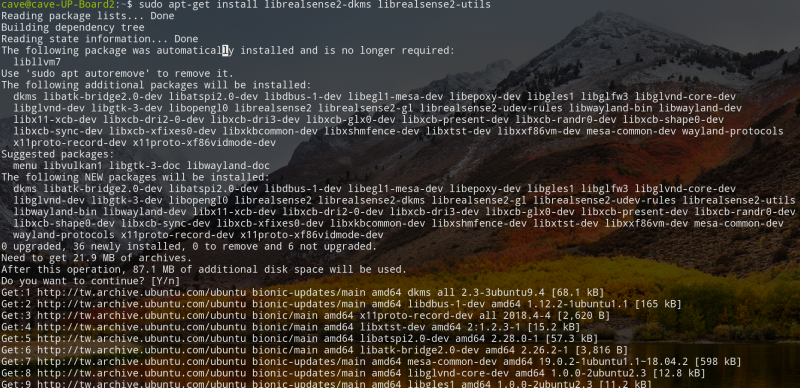

為了要在UP 2上面執行RealSense，我們必須先來安裝一些基本套件 加入新的apt key [pastacode lang="java" manual="sudo%20apt-key%20adv%20--keyserver%20keys.gnupg.net%20--recv-key%20C8B3A55A6F3EFCDE%20%7C%7C%20sudo%20apt-key%20adv%20--keyserver%20hkp%3A%2F%2Fkeyserver.ubuntu.com%3A80%20--recv-key%20C8B3A55A6F3EFCDE" message="" highlight="" provider="manual"/] 新增Repo [pastacode lang="python" manual="sudo%20add-apt-repository%20%22deb%20http%3A%2F%2Frealsense-hw-public.s3.amazonaws.com%2FDebian%2Fapt-repo%20bionic%20main%22%20-u" message="" highlight="" provider="manual"/] 安裝librealsense [pastacode lang="python" manual="sudo%20apt-get%20install%20librealsense2-dkms%20librealsense2-utils" message="" highlight="" provider="manual"/] 確認Kernel是否更新 [pastacode lang="python" manual="modinfo%20uvcvideo%20%7C%20grep%20realsense" message="" highlight="" provider="manual"/] 接上Intel RealSense，執行以下程式看看是否正常運作 [pastacode lang="python" manual="realsense-viewer" message="" highlight="" provider="manual"/]

Demo

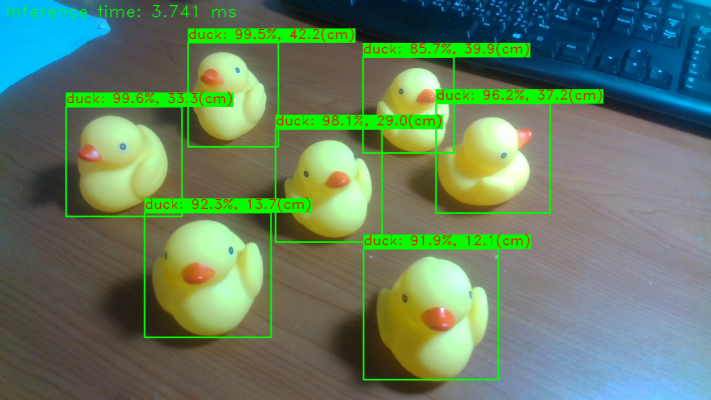

如果已經有了IR資料夾底下的.xml跟.bin檔後， 就可以輸入以下的指令來跑一下Demo。 [pastacode lang="python" manual="make%20demo" message="" highlight="" provider="manual"/]

參考

1. Training Custom Object Detector https://tensorflow-object-detection-api-tutorial.readthedocs.io/en/latest/training.html
2. Creating your own object detector https://towardsdatascience.com/creating-your-own-object-detector-ad69dda69c85
3. Librealsense Installation https://github.com/IntelRealSense/librealsense/blob/master/doc/distribution_linux.md
