前言
近年 Intel RealSense 系列推出了不少裝置，希望能針對手持應用、機器人、倉儲等等提供更方便的解決方案。本文將介紹
D435景深攝影機 （
機器人王國購買連結）。大小只有 90 x 25 x 25 (mm)，可以透過usb 供電，非常適合手持應用與機器人等場域。
[gallery columns="1" size="full" link="none" ids="39641"]
正面可以看到四個主要的模組，分別是右側成像器、IR 投影器、左側成像器與 RGB 模組
[gallery columns="1" link="none" size="full" ids="39642"]
這張圖可以看得更清楚一點
[gallery link="none" columns="1" size="full" ids="39643"]
以下影片是使用 D435 / T265 的機器人視覺應用
開箱開箱
現在實際開箱囉，盒子維持 Intel 一貫的 "
飛向宇宙，浩瀚無垠"（自己說）的風格。
[gallery link="none" size="full" columns="4" ids="39645,39646,39647,39661"]
軟體下載

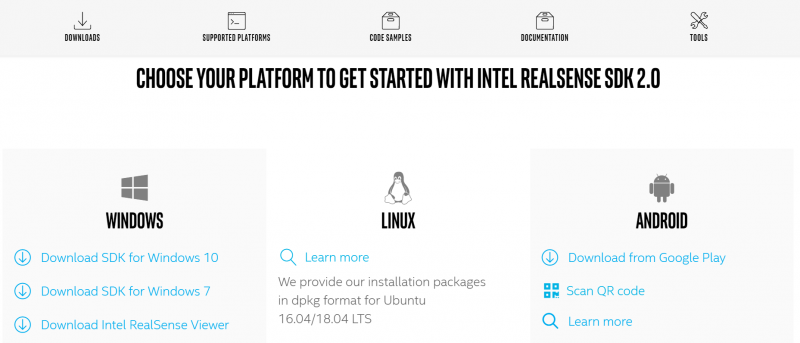

請由
Intel 開發者頁面下載 Intel RealSense SDK 2.0，目前提供 Win10, Win7, Linux （Ubuntu 有安裝包）與 Android 等平台。

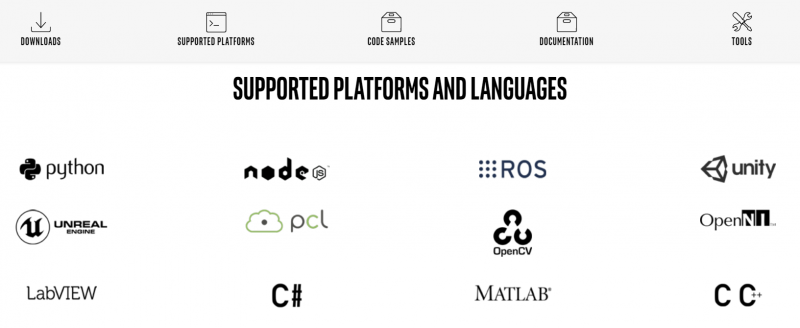

支援的軟體平台相當豐富，
網站上的 code sample 都是以 C/ C++ 為主，但在其 github 上就能找到其他語言的範例程式，本文後續將介紹
一些 python 範例的操作畫面。
SDK 安裝過程很簡單，按照預設設定安裝即可。
[gallery link="none" size="full" ids="39650,39651,39652"]
RealSense Viewer

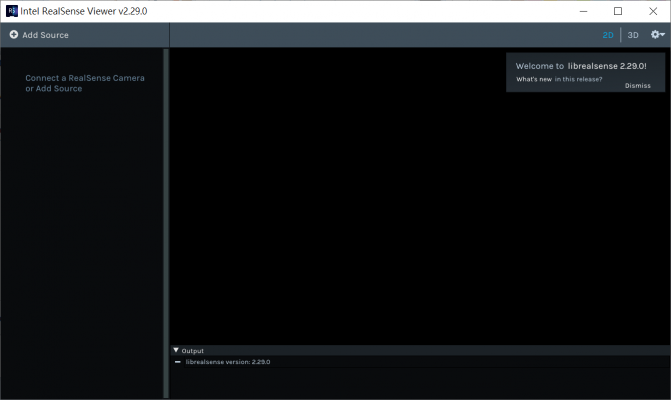

安裝完畢後，開啟 RealSense Viewer 畫面如下，這時還未裝上 D435。請用盒裝中的 usb type C 線連接您的電腦與 D435，系統會自動抓到機器。
如果系統發現有可更新的韌體，Viewer 右上角就會詢問是否更新。點選 [Install] 就可以自動更新韌體，您也可以來
這邊找最新的韌體。
[gallery link="none" columns="2" size="full" ids="39654,39655"]

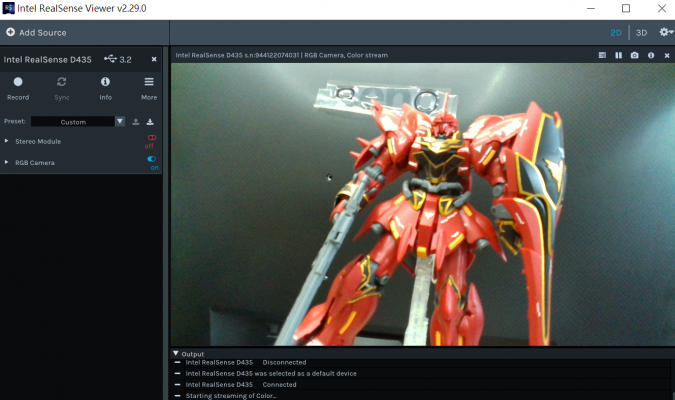

右上角可以切換2D / 3D 模式，先來看 2D。點選畫面左側的 RGB Camera 選項就可以看到畫面囉，這不是我的新安州嗎？

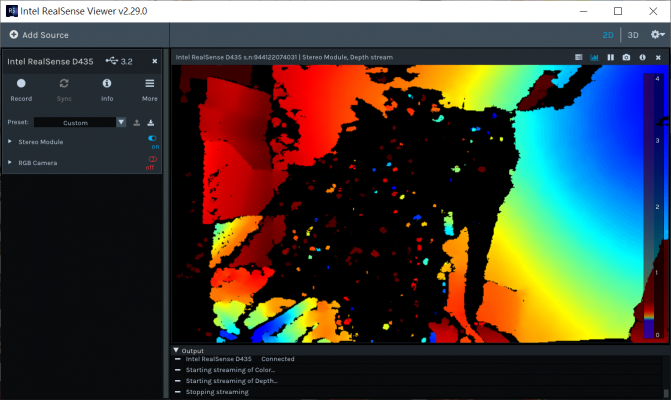

切換為 stereo mode（2D)，畫面右側的 Y 軸刻度代表距離（單位 m）

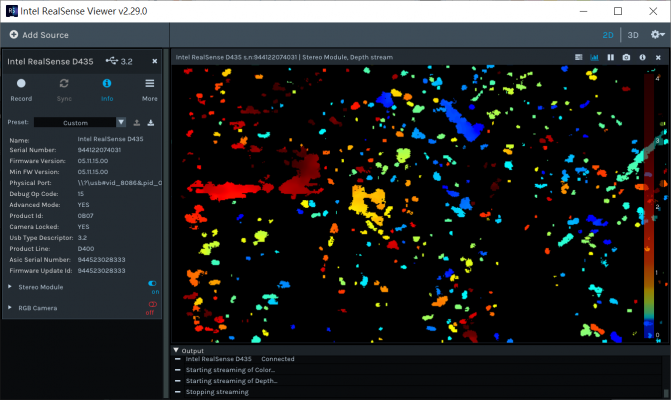

開始 2D streaming，點選 [info] 可以看到更多資訊

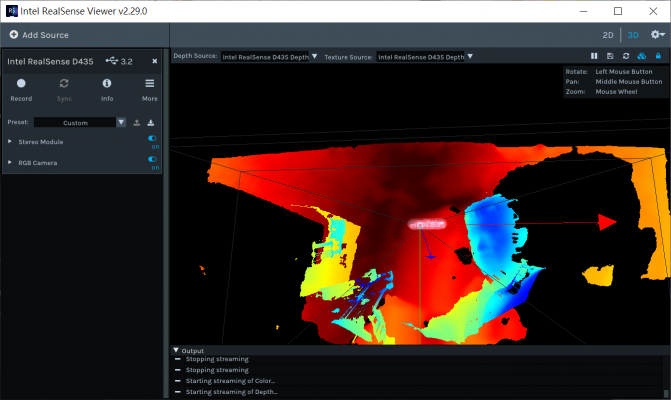

來看看3D streaming，在此可切換 Depth source 與 texture source （現為 depth）。

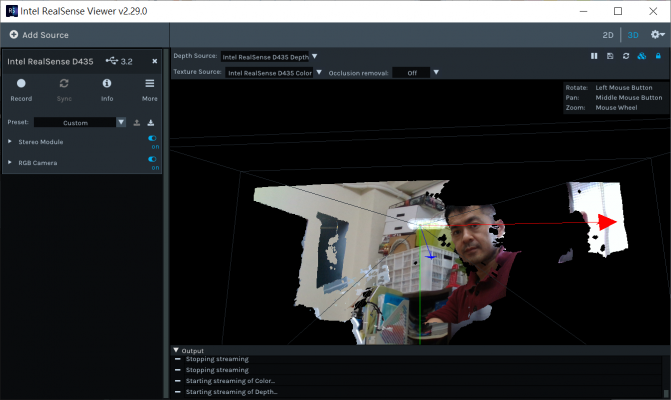

切換 texture source 為 color
Depth Quality Tool
Depth quality tool 是另一個隨著 RealSense SDK 安裝好的工具，可以有更多細部的設定。在此只說明不同解析度、FPS 與 Region of interest 等設定。1280 x 720 可到 30FPS（ROI 40%），如果要更高的 FPS 的話，就要降低解析度才行，例如 640 x 360 @60, 90FPS。
[gallery link="none" size="full" ids="39662,39663,39664"]
Python範例
請先根據
原廠說明建立好您的 python3環境，我在 anaconda python3 環境中只要安裝好pyrealsense2 就可以執行（
教學請按我），相當方便。
安裝 pyrealsense2 函式庫：
[pastacode lang="python" manual="%24%20pip%20install%20pyrealsense2" message="" highlight="" provider="manual"/]
以下直接執行
原廠所提供的範例(github)，也可以點選範例名稱來直接看內容
1.

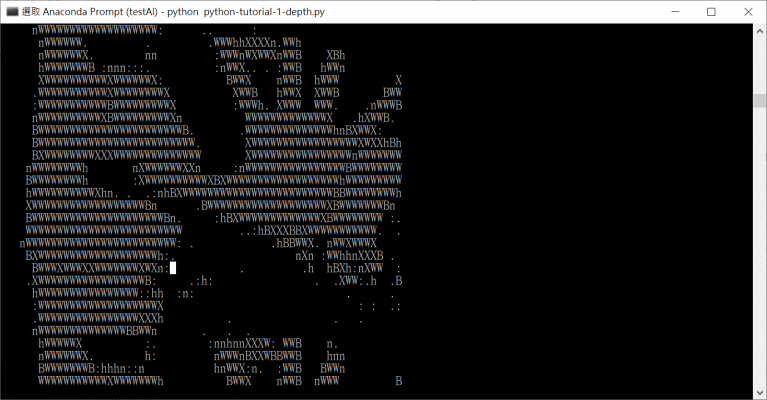

Tutorial 1 - 串流深度資訊，並在 console 中用 ASCII code 來顯示影像。意義不明的範例，（可以看出有手掌的形狀嗎？）
2.

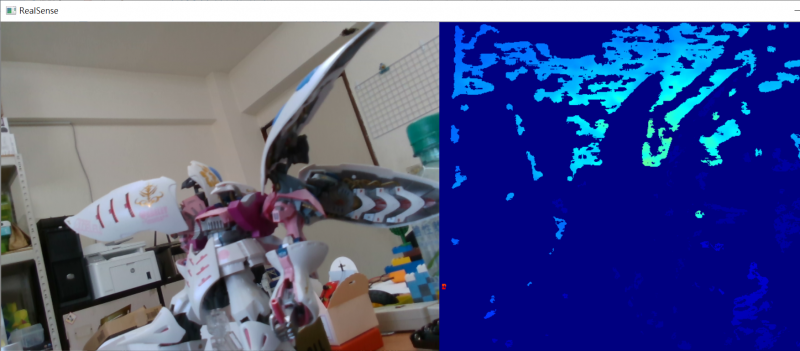

NumPy and OpenCV - 使用 OpenCV and Numpy 來彩現深度影像與彩色影像。
3.

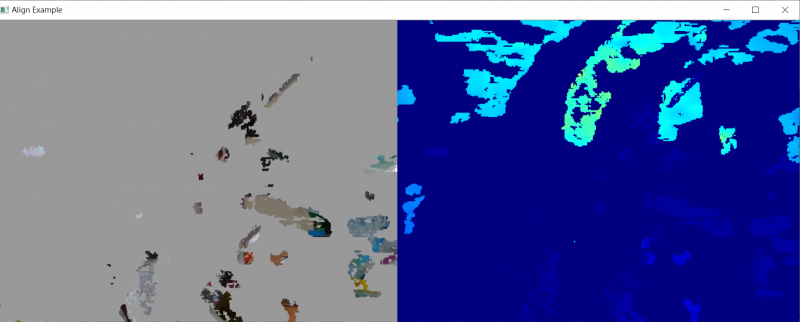

Stream Alignment - 移除背景的範例，作法是將深度影像與彩色影像對齊並經過運算之後來移除背景。相關參數還是要調整一下才有最好的效果。
4. [點雲相關]

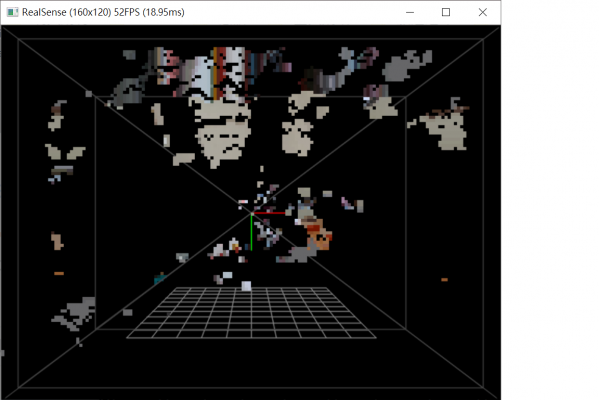

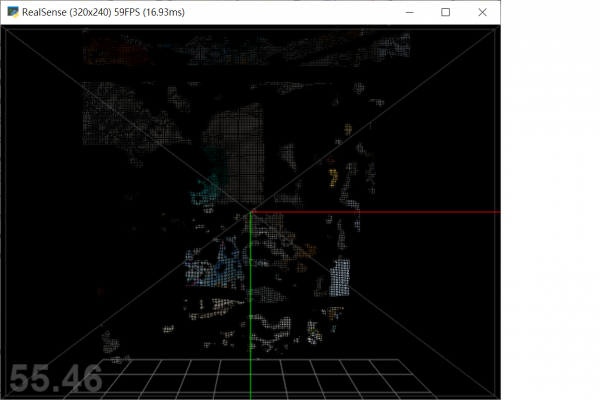

OpenCV software renderer，可用滑鼠與鍵盤來操作。參數說明如下：
滑鼠:
按著滑鼠左鍵來旋轉畫面，按著右鍵平移畫面。滑鼠中央滾輪則是縮放。
鍵盤:
- [p] 暫停
- [r] 重置視角
- [d] 切換十進位值
- [z] 切換 point scaling
- [c] 切換顏色來源
- [s] 存檔（./out.png）
- [e] 匯出 ply 檔 （./out.ply）
- [q\ESC] 離開
5. [點雲相關]

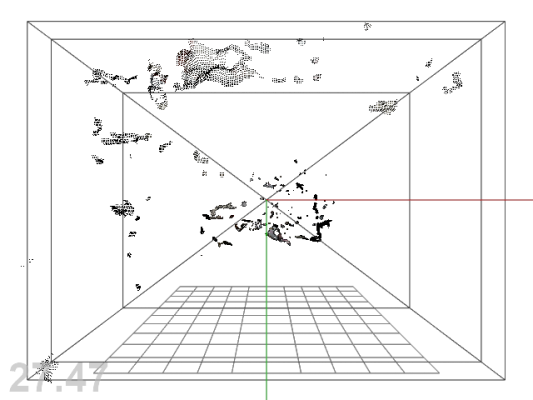

PyGlet pointcloud renderer - 請先安裝 pip install pyglet
用
PyGlet 來檢視點雲，鍵盤滑鼠操作方式相同。
最後還用 ipynb 方式提供了兩個範例
Distance to Object 與
Depth Filters
