Wio Terminal[ Wio Terminal ] 合體說明！熱影像攝影模組與wio terminal 開發板
前言
本文將說明如何將熱影像攝影模組與 wio terminal 開發板組合起來，後續會有更好的攜帶性，當然也更穩固。
購物連結請點我

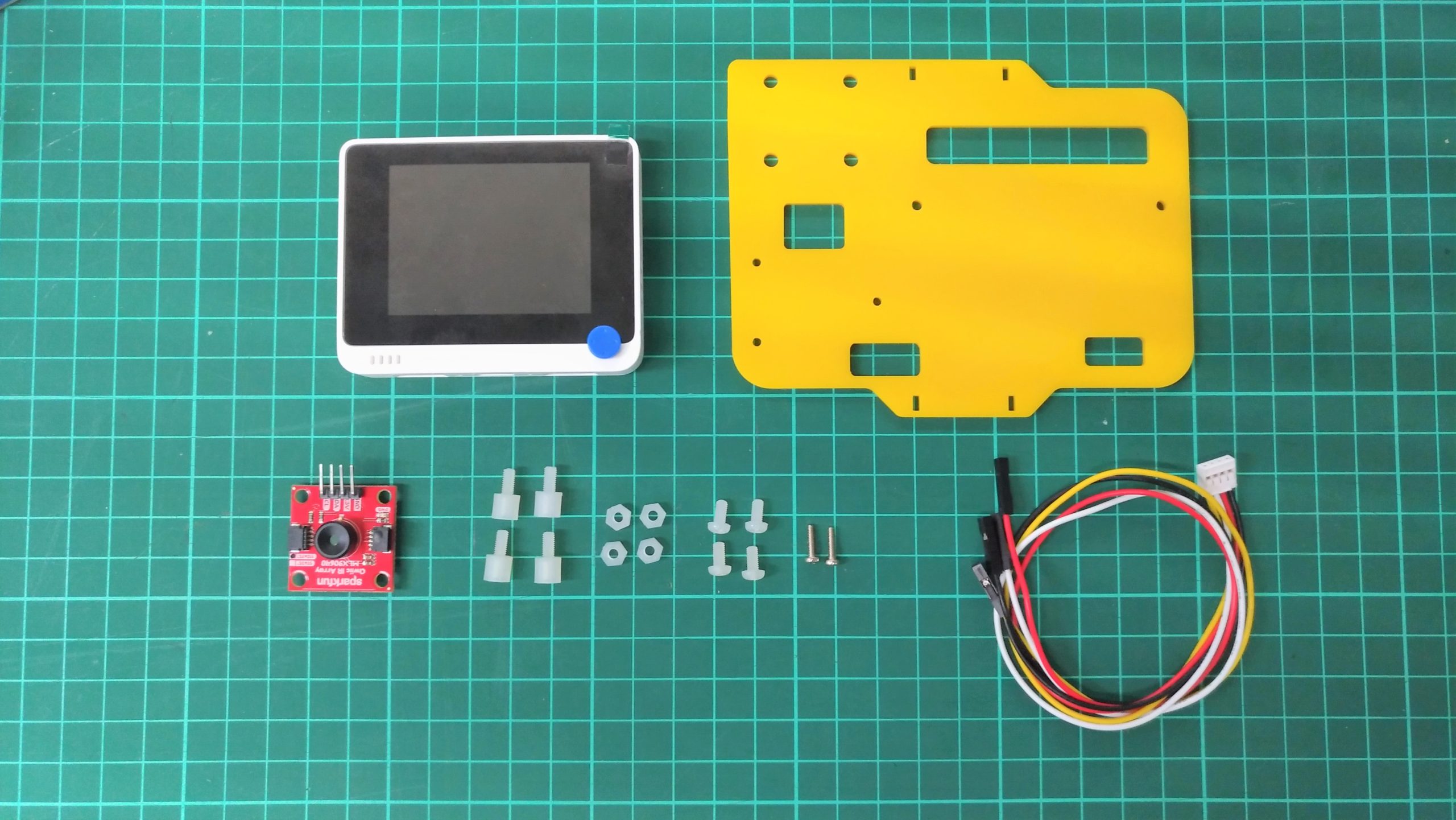

在開始之前，請先準備好十字螺絲起子。由於部分組裝有方向的問題，為了講述方便，本文會將看的到Wio Terminal螢幕的那面稱為正面，而有接腳的那面則稱之為背面，組裝時還請多多注意！閱讀文字的同時可以對照圖片確認組裝細節
零件很少，基本上就是把 Wio Terminal 和熱影像模組固定在壓克力背板，再接線就完成了。不過這篇有很多圖片輔助，希望對大家有幫助。
組裝步驟
STEP 1.

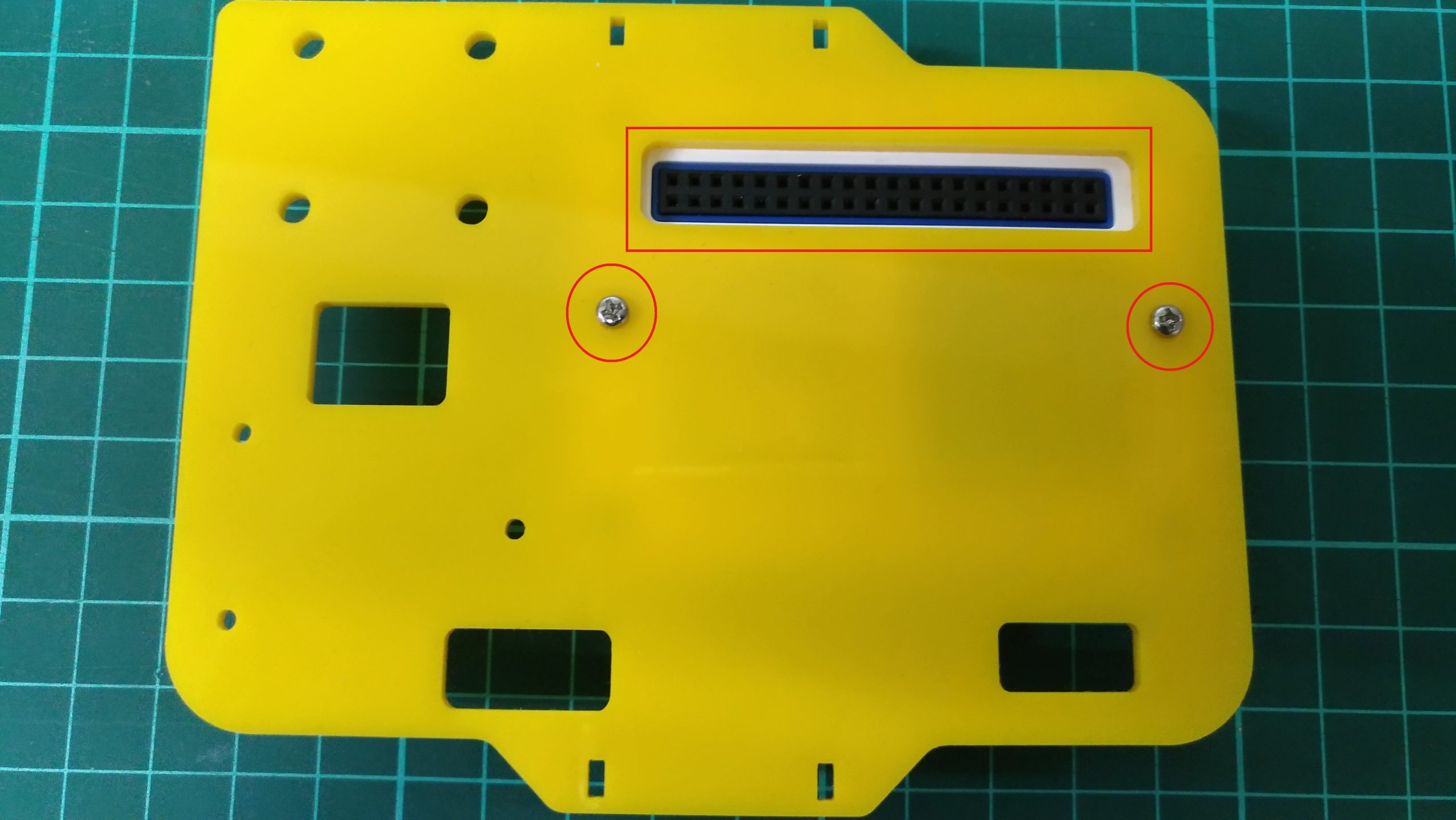

撕取壓克力背板的保護膜（如果有的話），再將Wio Terminal用金屬螺絲M2*8鎖在（圖1紅色圓框）壓克力背板上。這裡要注意Wio Terminal背面的腳位需對準壓克力挖空（圖1紅色方框）的部分。
STEP 2.

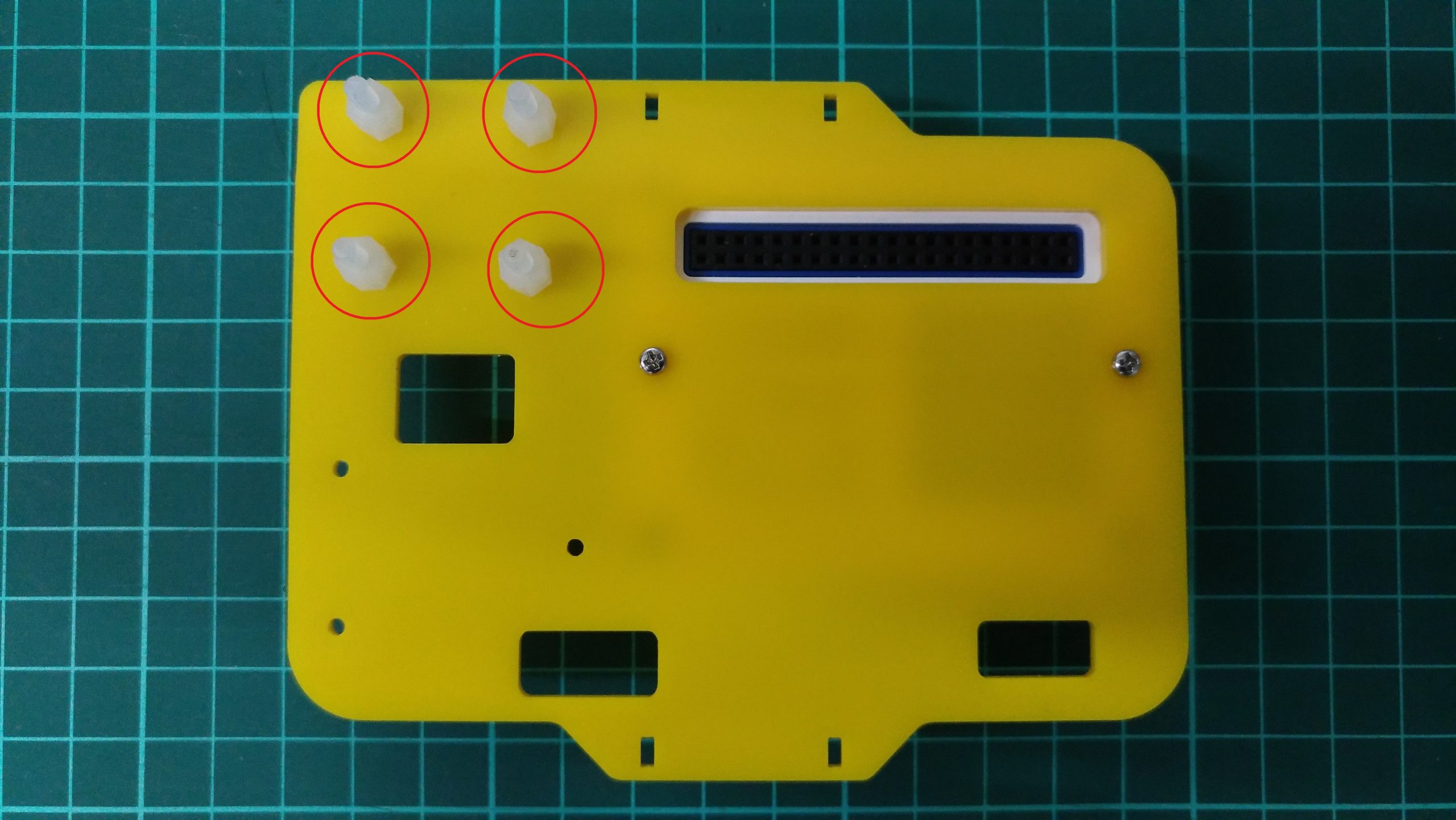

將4個M3*6塑膠六角隔離柱利用4個M3*6塑膠螺絲鎖在壓克力背板的背面。安裝時不要鎖的太緊以便步驟3的組裝。完成時會如下圖，紅圈是鎖點。

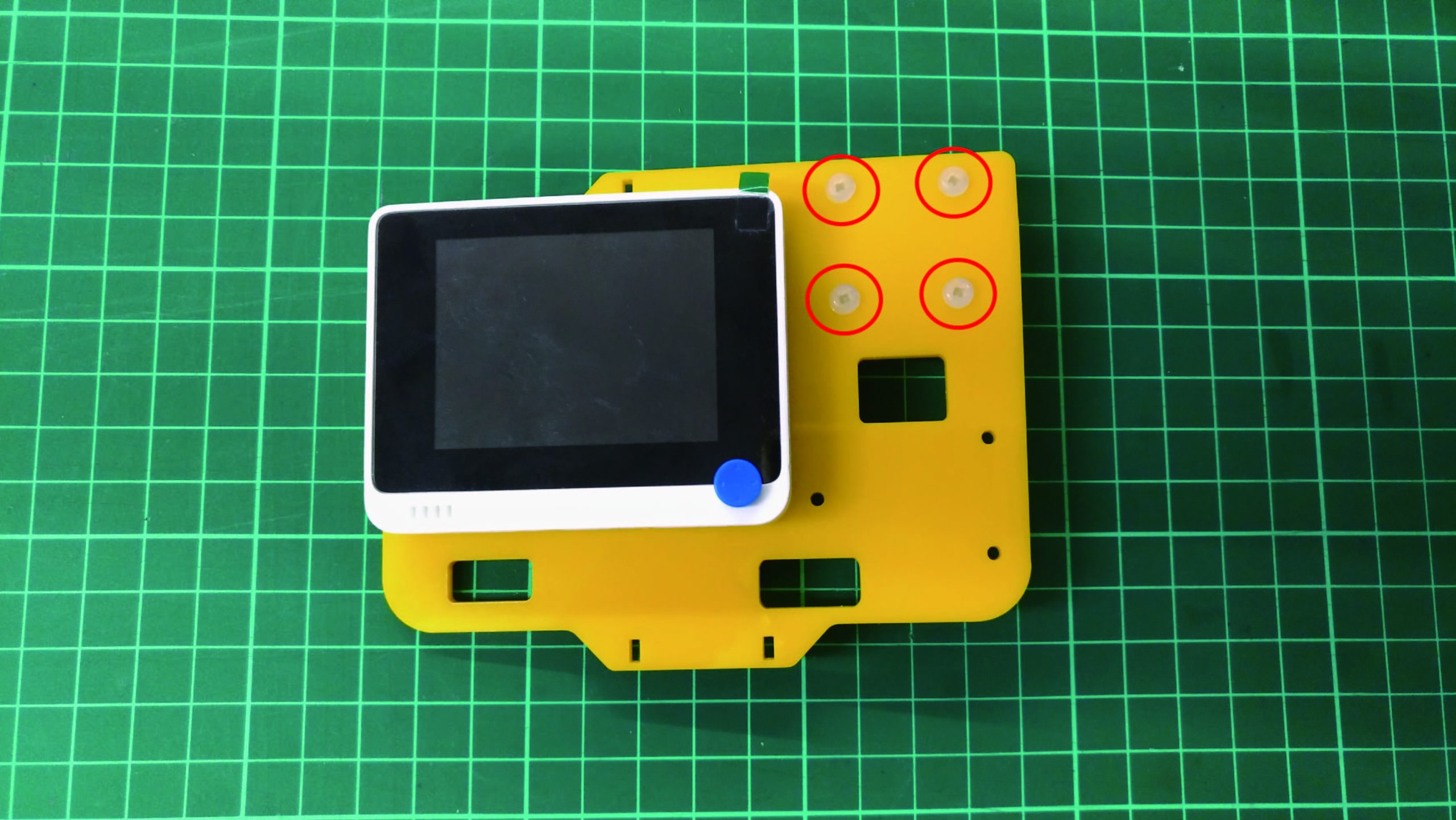

螺絲是從壓克力正面鎖進去的，如圖2.2的紅圈所示。
STEP 3.

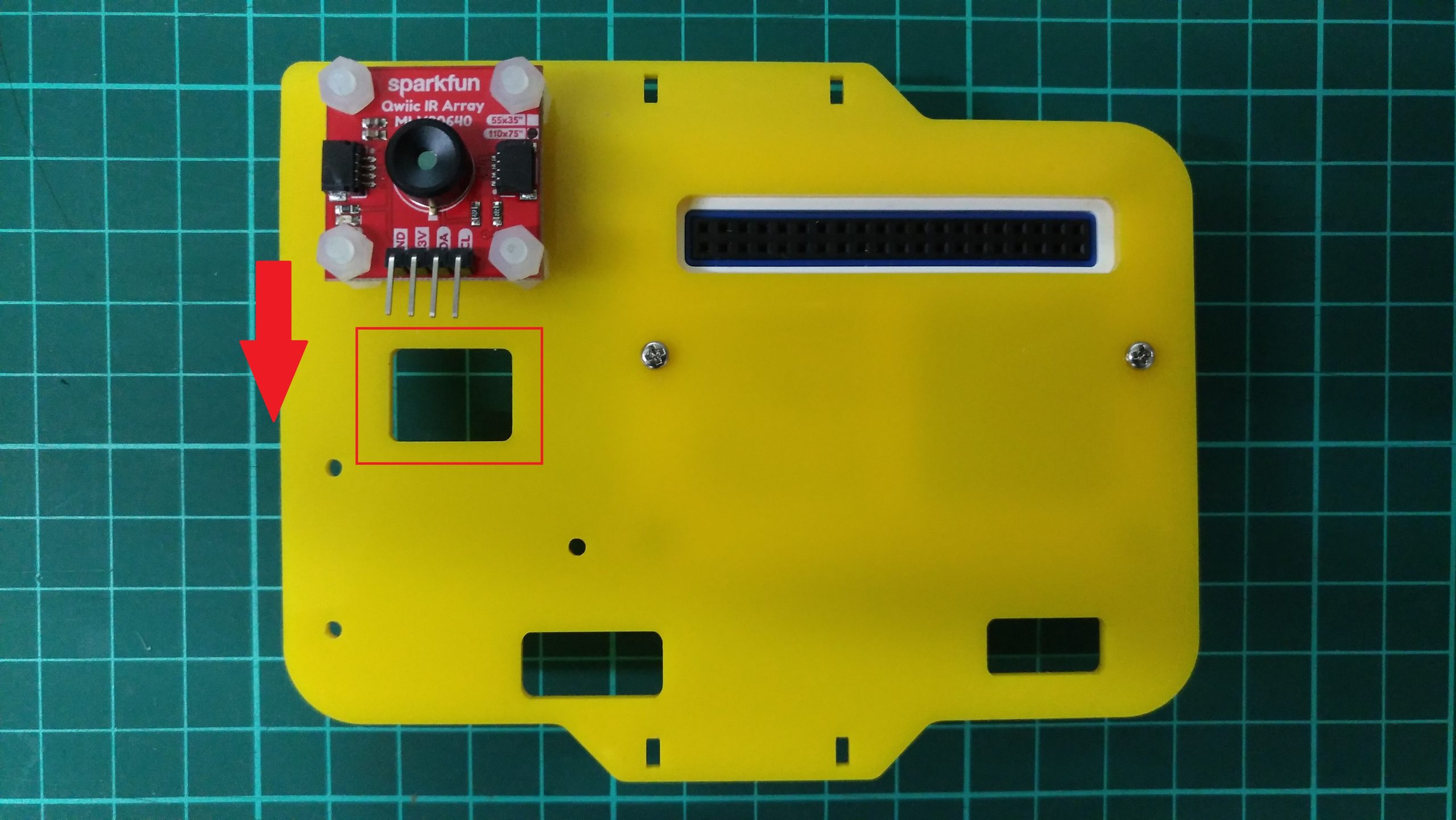

步驟2完成後將熱影像攝影模組利用4個塑膠M3螺帽鎖於塑膠隔離柱上。此步驟須注意熱影像攝影模組的針腳方向需朝下，如下圖
STEP 4.

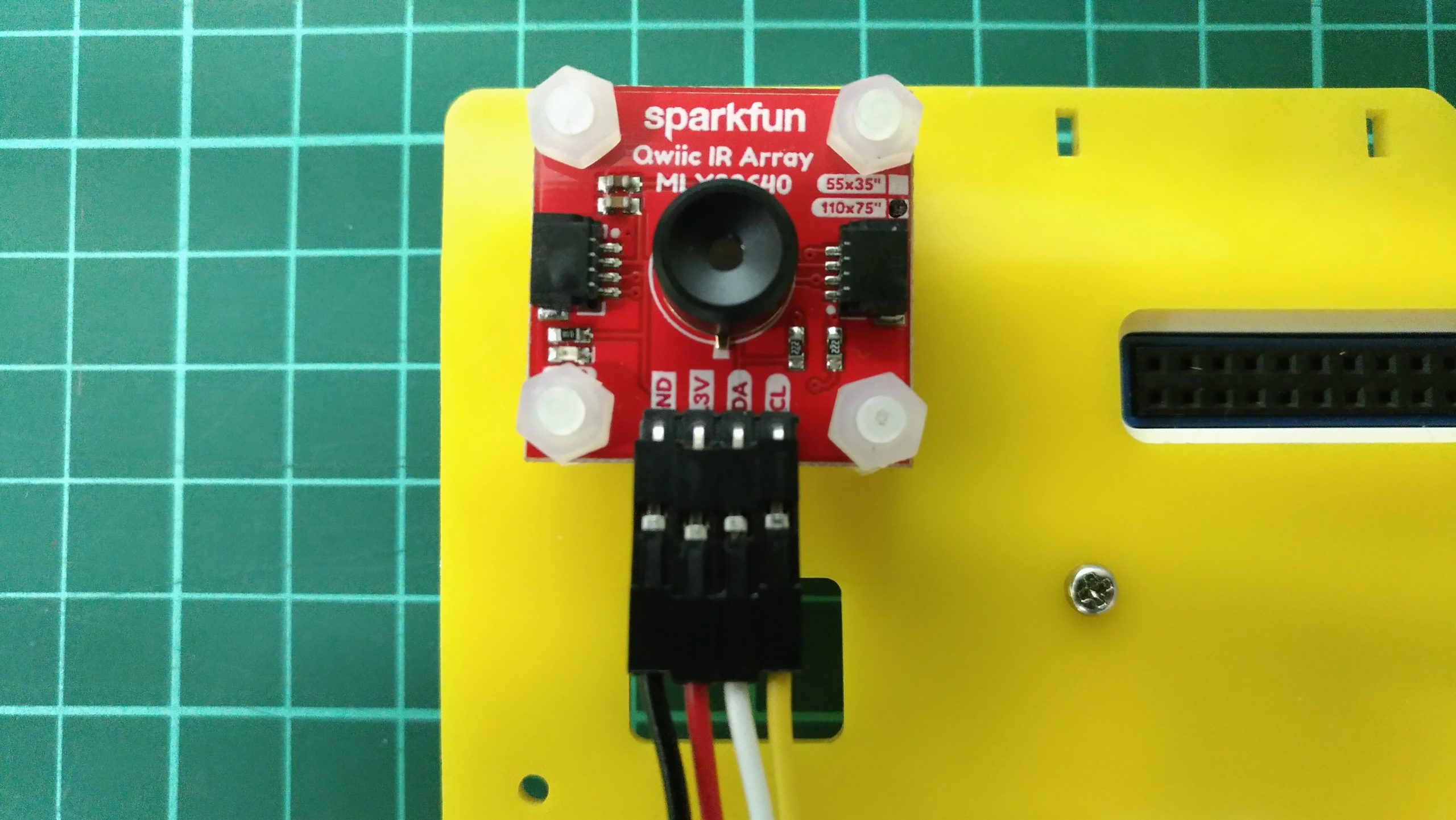

使用 Grove 轉杜邦接頭4pin線，將杜邦頭的那端與熱影像攝影模組的針腳連接，連接的位置如下
- 黑線->GND
- 紅線->3.3V
- 白線->SDA
- 黃線->SCL
STEP 5.
由於grove轉杜邦接頭4pin線很長，因此會需要整線，簡單整線方法如下：

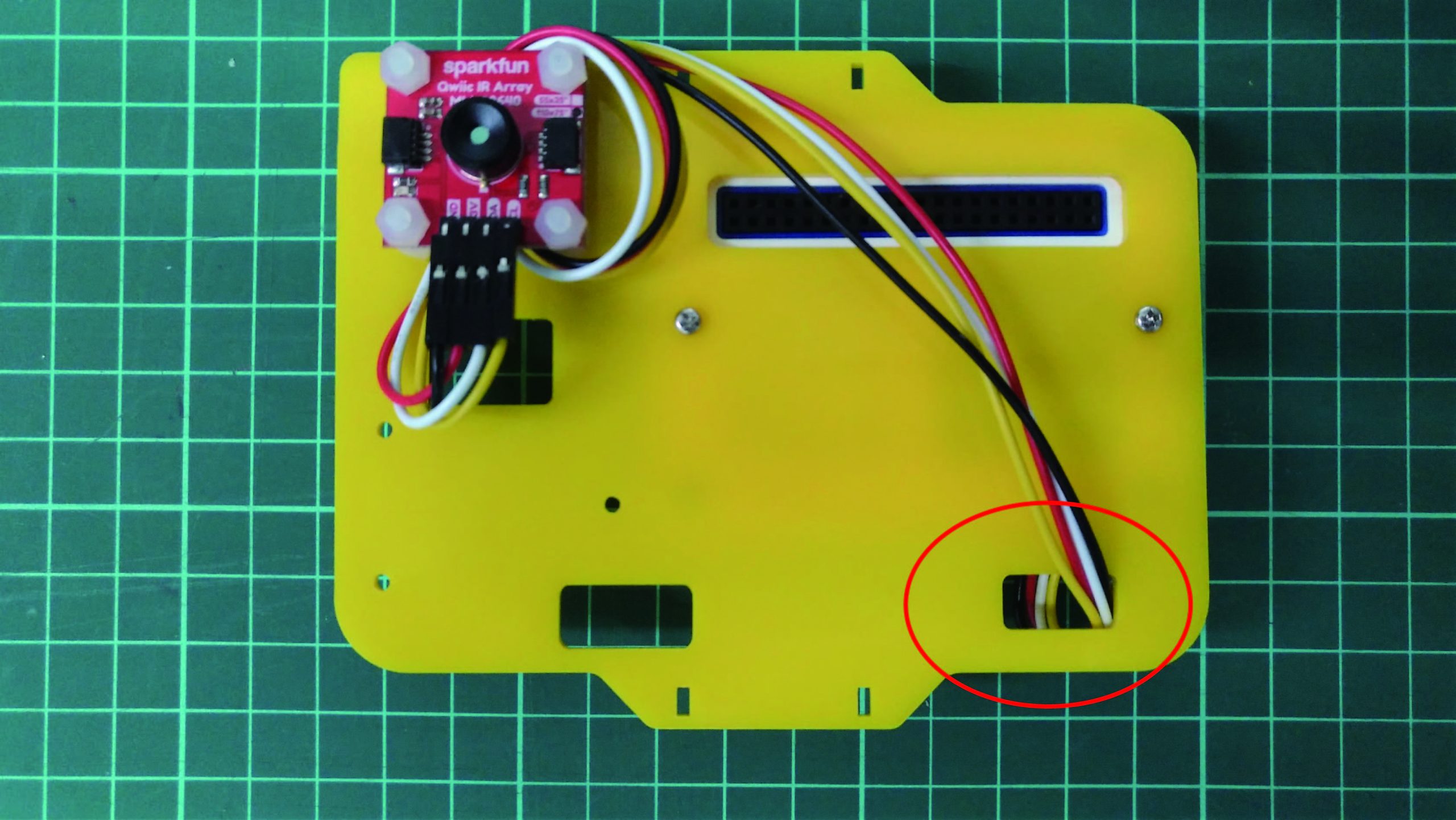

將線穿過熱影像攝影模組底部再繞出來，繞個兩圈後就能得到較為合適的長度了，接著將線穿過右下的孔洞

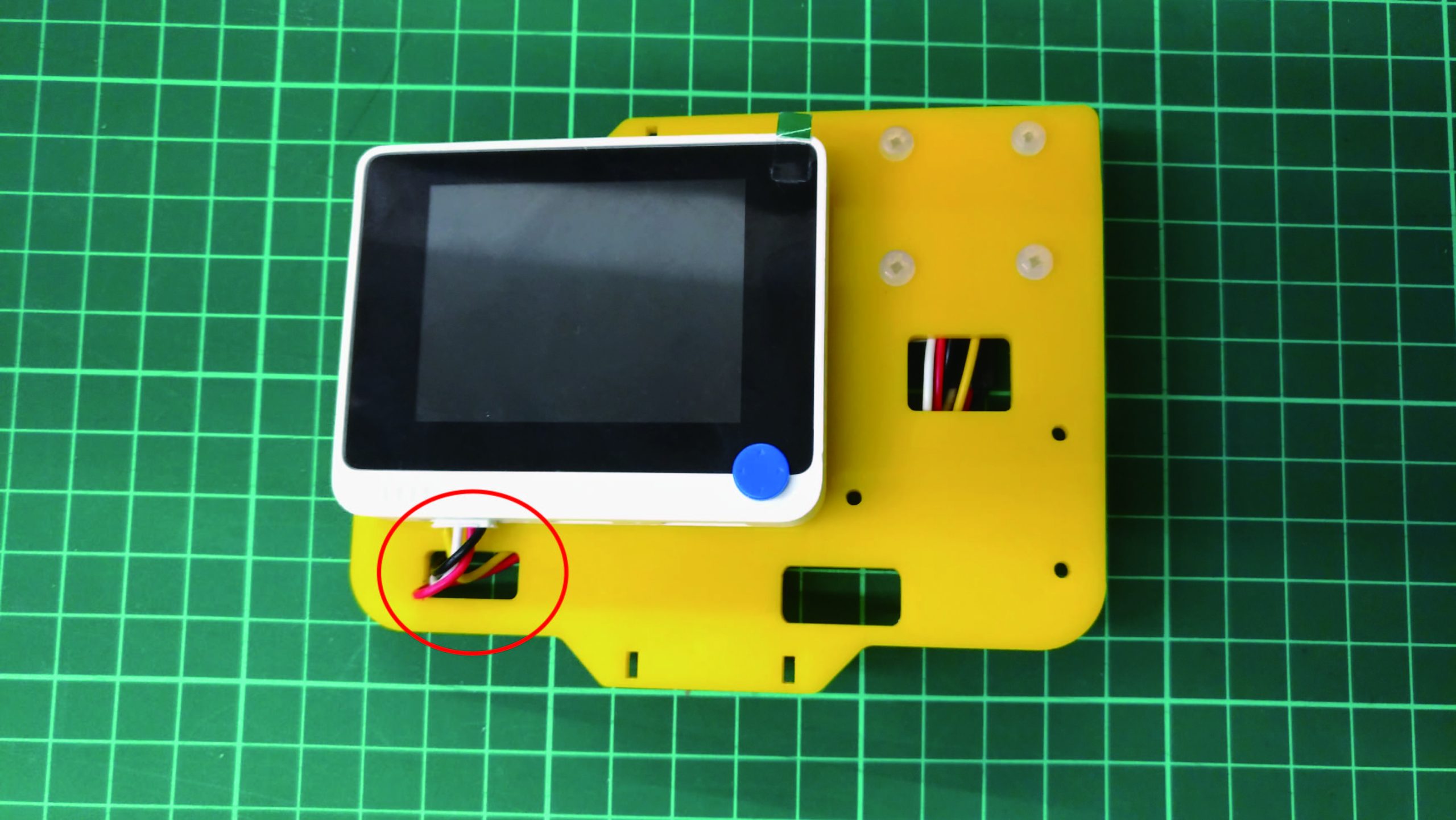

接著轉至正面後將 grove 那端插入Wio Terminal 的左側接頭
這次的組裝到這裡就完成囉！比較困難也比較花時間的地方會是整線吧。後續還會有文章說明如何讓 wio terminal 開發板取得熱顯像模組的資料，敬請期待喔！
