ASUS Tinker華碩Tinker Board 2嵌入式系統新品，火熱開箱！
前言
Tinker Board 2（或2S）是一款Arm-based 單板電腦 (SBC)，採用 Arm big.LITTLE™ 技術 64 位元處理器，可提供更優異的運算效能且耗電量低。在
原廠網站對於Tinker Board 2（或2S）的介紹裡，可以清楚看出Tinker Board 2（或2S）相較前代產品Tinker Board S有著更為新穎與強大的CPU與GPU的架構，此外，更標榜著可透過強大的工具程式如：FOTA，讓使用者可以輕易透過網路線上更新系統韌體，從這裡在在都可以看出Tinker Board 2（或2S），都著眼朝著人工智慧物聯網AIoT的方向發展。
華碩AIoT Tinker Board 2S和Tinker Board 2在硬體架構上基本上都是相同的，主要的差異在於Tinker Board 2S比Tinker Board 2多了16GB eMMC記憶體，相關Tinker Board 2S教學文章，都已經發表在CAVEDU技術部落格中，請參考以下連結：
https://blog.cavedu.com/tag/tinker-board-2s/
| 撰寫/攝影 |
曾俊霖 |
| |
|
| 時間 |
1小時 |
材料表 |
|
| 難度 |
1 （滿分5） |
從包裝外盒取出物品，其實主要可以分成3個主要零組件，分別是單板微電腦、處理器散熱片與Wi-Fi天線，這個散熱片還挺高的...
[gallery ids="44309,44310,44308,44307" columns="2"]
本次開箱的單板微電腦就外觀來看，Tinker Board 2與Tinker Board 2S這兩個版本的各種外接界面規劃其實沒有差異，這兩個版本主要是差異在2S版是有內建16GB的eMMC內部儲存空間，而2版是沒有內建eMMC儲存空間，除此之外，這兩個版本在其他的硬體規格是一模一樣的。相關軟硬體操作手冊請參考下載連結：
https://tinker-board.asus.com/tw/doc_tb2.html#user
真心建議：教學或是測試階段，比較適合使用Tinker board 2，實際部署時，使用有eMMC的Tinker board 2S，比較能承受頻繁的資料讀寫
Tinker Board 2硬體規格列表
| 項目 |
型號 |
| SoC |
Rockchip RK3399 |
| CPU |
Dual-core Arm® Cortex®-A72 @ 2.0 GHz
Quad-core Arm® Cortex®-A53 @ 1.5 GHz |
| GPU |
Arm® Mali™-T860 MP4 GPU @ 800 MHz |
| Display |
1 x HDMI™ with CEC hardware ready
1 x USB Type-C® (DP Alt Mode)
1 x 22-pin MIPI DSI (4 lane) |
| Memory Size |
Dual-CH LPDDR4 2GB / 4GB |
| Storage |
Micro SD(TF) card slot (push/pull)
Tinker Board 2僅能使用這個儲存方式 |
| Connectivity |
1 x RTL8211F-CG GbE LAN
1 x M.2 - 802.11 a/b/g/n/ac wireless & BT 5.0 (2T2R) |
| Audio |
1 x HDMI™ audio output
1 x S/PDIF TX pin (from GPIO)
1 x PCM/I2S pins (from GPIO) |
| USB |
3 x USB 3.2 Gen1 Type-A ports
1 x USB 3.2 Gen1 Type-C® OTG port |
| Camera Interface |
1 x 15-pin MIPI CSI-2 (2 lane) |
| Internal Headers |
1 x 40-pin headers includes:
- up to 28 x GPIO pins
- up to 2 x SPI bus
- up to 2 x I2C bus
- up to 2 x UART
- up to 3 x PWM
- up to 1 x PCM/I2S
- up to 1 x S/PDIF TX
- 2 x 5V power pins
- 2 x 3.3V power pins
- 8 x ground pins
1 x 2-pin Recovery header
1 x 2-pin Power-on header
1 x 2-pin Reset header
1 x 2-pin Debug UART header
1 x 2-pin DC Fan header
1 x 2-pin RTC Battery header |
| Power Connector
(up to 65W) |
1 x 12~19V DC Power Input Jack (5.5/2.5 mm) |
| OS Support |
Debian 10 / Android 10 |
| Dimension |
3.37 inch x 2.125 inch (85 x 56 mm) |
Tinker Board 2 硬體周邊介紹
Tinker Board 2 在硬體周邊介面方面和Tinker Board 2S是完全一樣，相關的教學說明請參考以下連結：
【開箱】華碩Tinker Board 2S 嵌入式系統開箱介紹

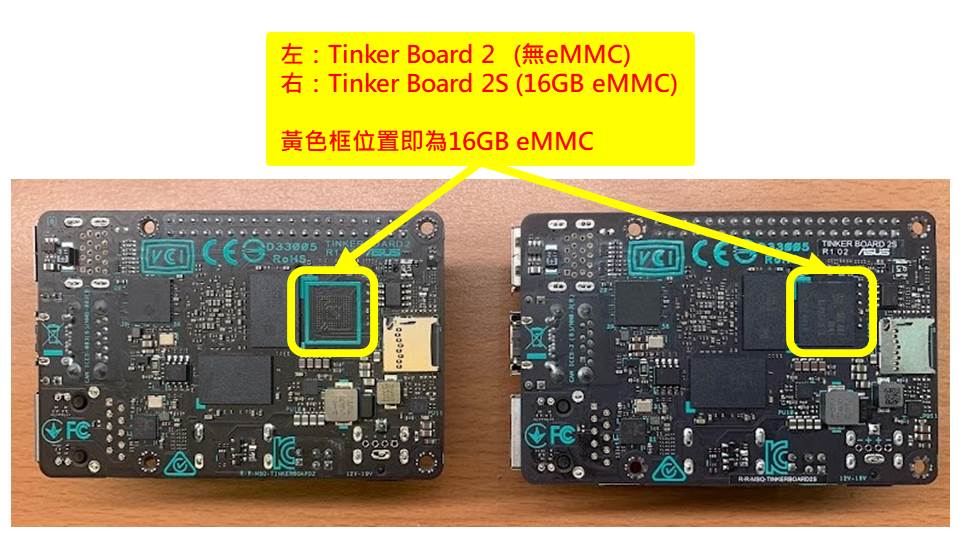

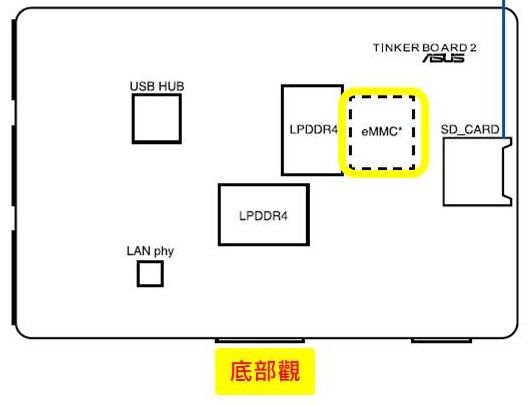

比較Tinker Board 2與Tinker Board 2S的差異
Tinker Board 2與Tinker Board 2S 在硬體功能設定上的差異

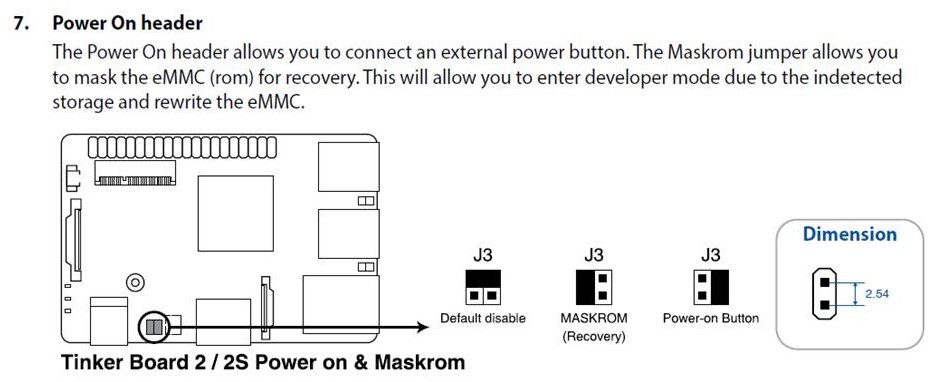

按照原廠手冊第15頁的說明可知，Tinker Board 2S的16GB eMMC主要用於復原系統(Recovery)的用途，在一般的狀況還是處於關閉的狀態，因此Tinker Board 2由於不使用eMMC，因此跳線J3只要直接開路即可。
相關系統軟體安裝
Tinker Board 2和Tinker Board 2S若都使用SD記憶卡進行系統軟體安裝的話，基本上都是採用相同的安裝流程，只要確認相關eMMC的設定正確，便可以通用SD記憶卡。
作業系統軟體安裝流程，為您整理如下：
