[Gadgeteer]搖桿模組X、Y軸數值變化讀取

      這一回我們要玩的是搖桿模組（joystick module）。Gadgeteer的搖桿模組有X、Y兩軸的可動度，以及一個下壓的按鈕。接下來向您介紹如何讀取搖桿模組的X、Y軸數值，並用最簡單的方式──Debug.Print來呈現資料：

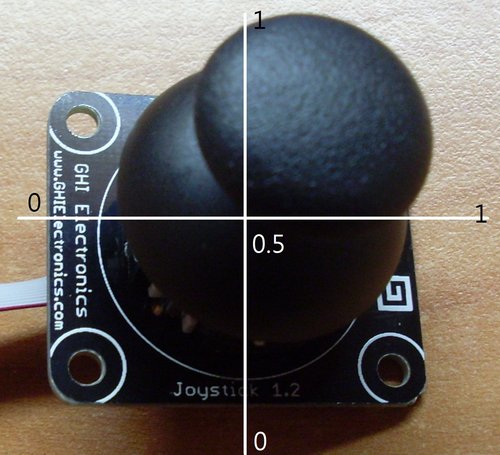

搖桿模組X、Y軸位置之資料型別為double，數值範圍從0-1。將搖桿如下圖擺正，向上向右為1，向下向左為0，中間則為0.5。



本範例使用的硬體如下：

1.      FEZ Spider主板

2.      Mini USB線用來連接電腦

3.      USB供電板

4.      搖桿模組

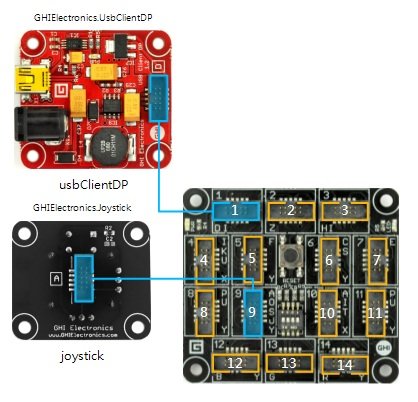

請依照下圖接線完成即可。

程式解說

STEP1  新增專案

      建立一個Visual Studio C#專案，專案設定如下：

名稱：[joystick_(x,y)_Position]。

      版本：4.2

STEP2  新增搖桿模組

新增joystick模組，將搖桿連接到主控制版的9號接頭。

STEP3  讀取搖桿模組X、Y軸位置資料，並將其顯示在Debug欄位上

程式解說：

<Program.cs>

using System;

…

using Gadgeteer.Modules.GHIElectronics;



namespace joystick__x_y__position

{

    public partial class Program

    {

        GT.Timer myTimer = new GT.Timer(1000);       //建立一個名為myTimer的新Timer型別資料



        void ProgramStarted()

        {

            myTimer.Tick += new GT.Timer.TickEventHandler(myTimer_Tick); //建立myTimer.Tick的新事件

            myTimer.Start();                              //啟動myTimer

            Debug.Print("Program Started");

        }



        void myTimer_Tick(GT.Timer myTimer)

        {

            double x = joystick.GetJoystickPosition().X; //取得搖桿的X軸資料，型別為double

            double y = joystick.GetJoystickPosition().Y; //取得搖桿的Y軸資料，型別為double

            string Sx = x.ToString();                    //將搖桿X軸資料轉為字串

            string Sy = y.ToString();                    //將搖桿Y軸資料轉為字串



            Debug.Print("(x,y)");

            Debug.Print(Sx);                             //在Debug欄位顯示搖桿X軸資料

            Debug.Print(Sy);                             //在Debug欄位顯示搖桿X軸資料

        }

    }

}



STEP5 編譯並下載

        完成程式編譯後，將組裝完畢的Gadgeteer套組連接上電腦，按下Debug鍵下載程式。



操作

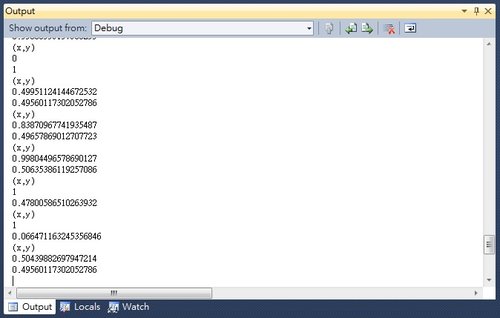

        灌入程式後，可以在Debug欄位看見即時的X、Y軸數值變化，我們可以看見X、Y軸的數值精密度高達小數點後16位，另外搖桿的X、Y初始位置並非很準確地在0.5這個數值。



延伸練習與挑戰

1.      結合LED模組，另用XY軸數值變化來調色
