Arduino Yun_無線網路遙控車(一)

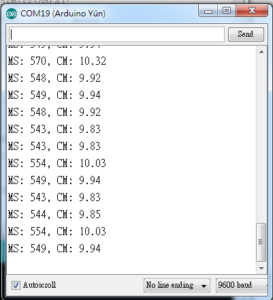

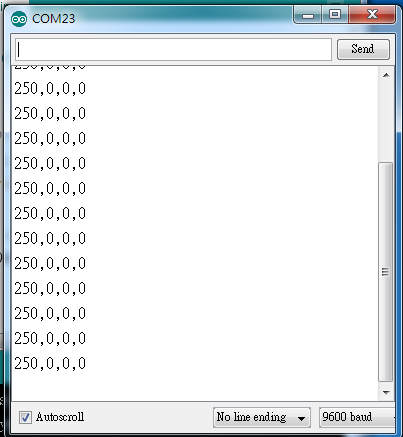

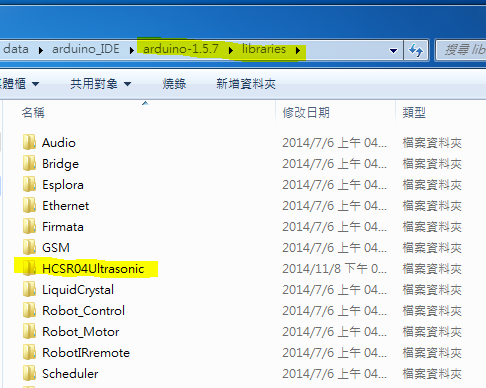

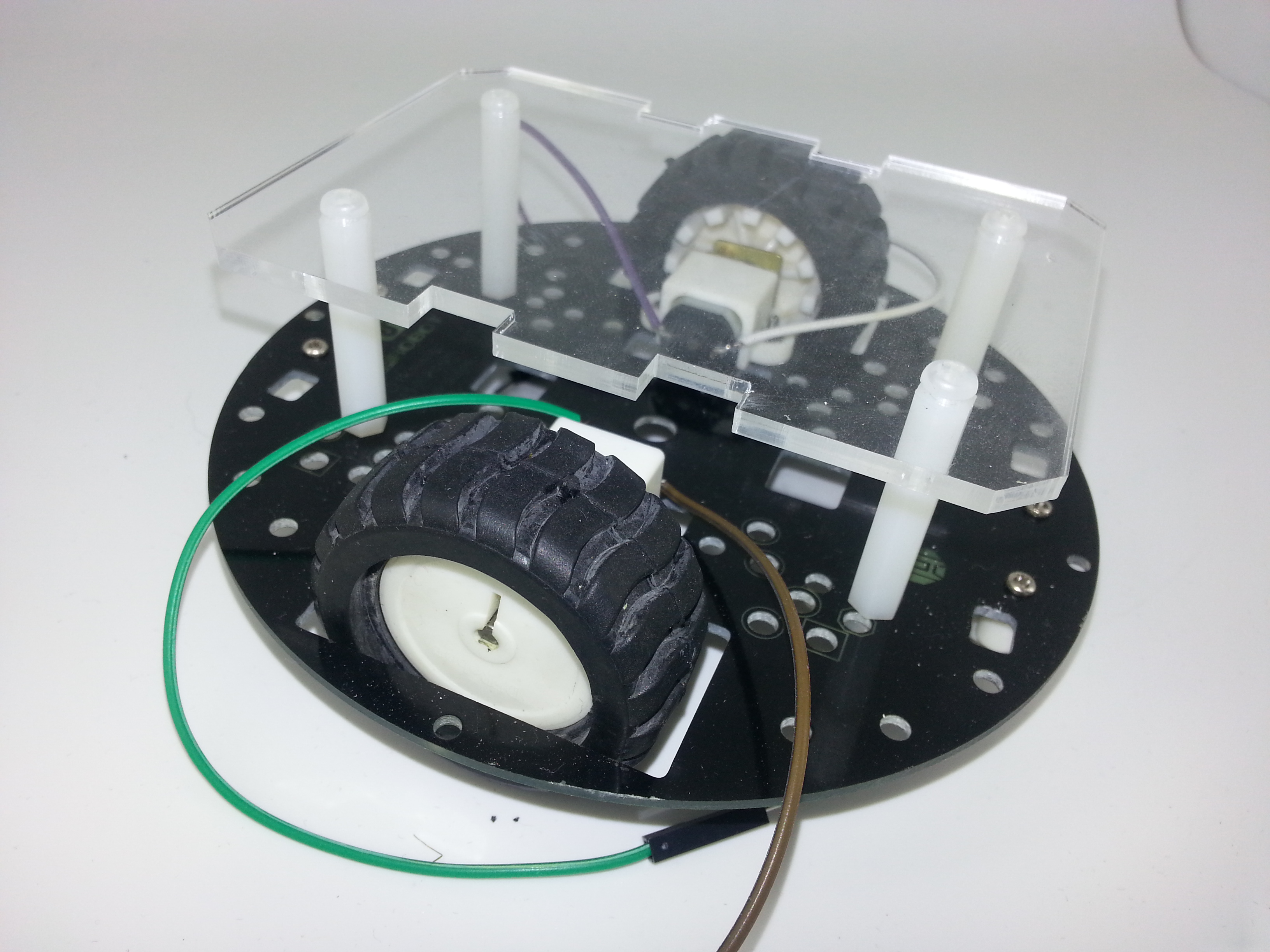

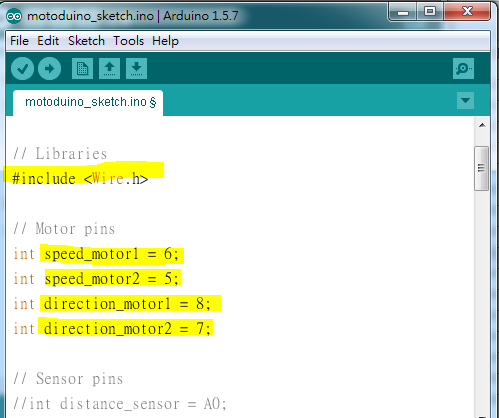

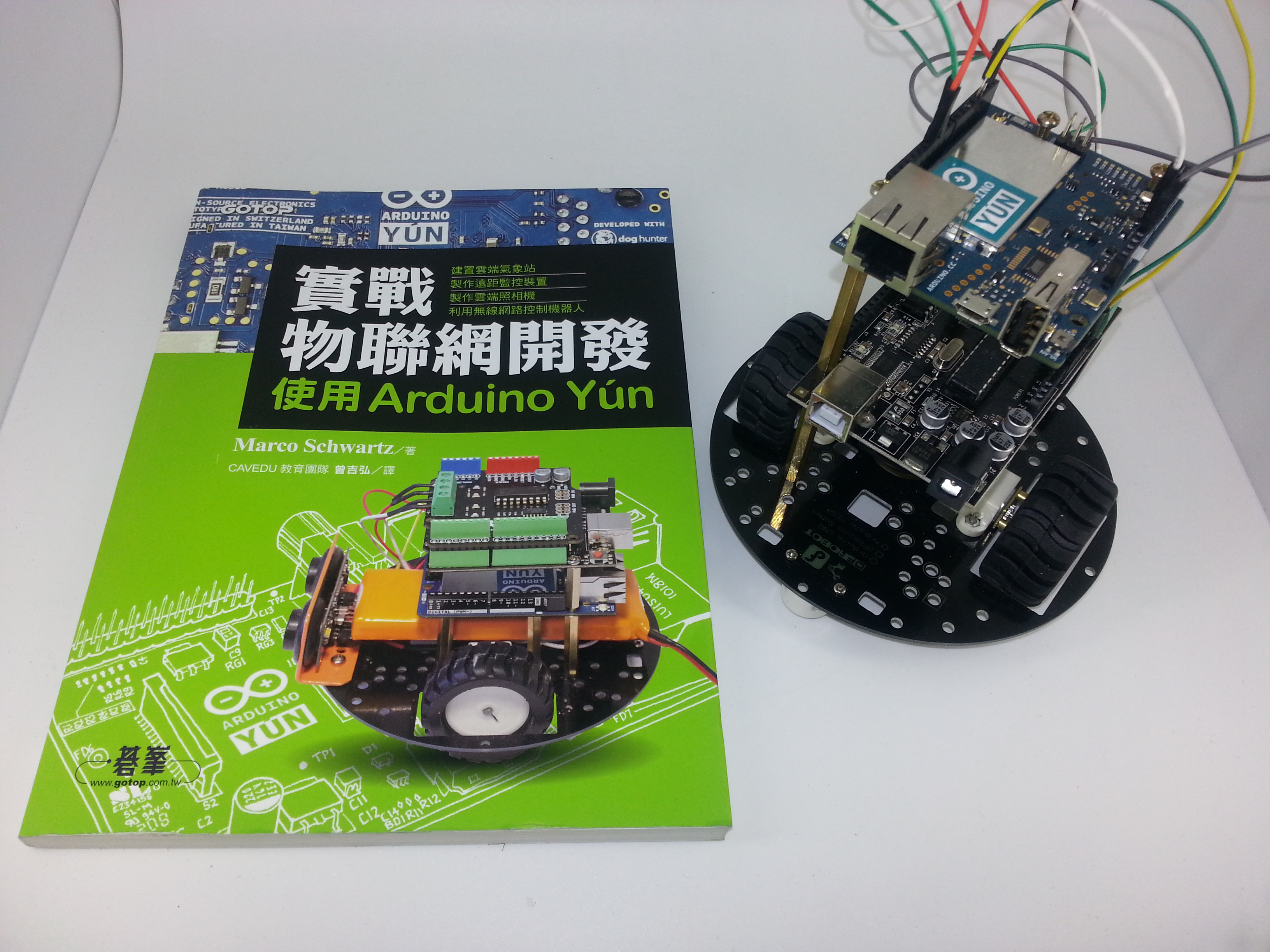

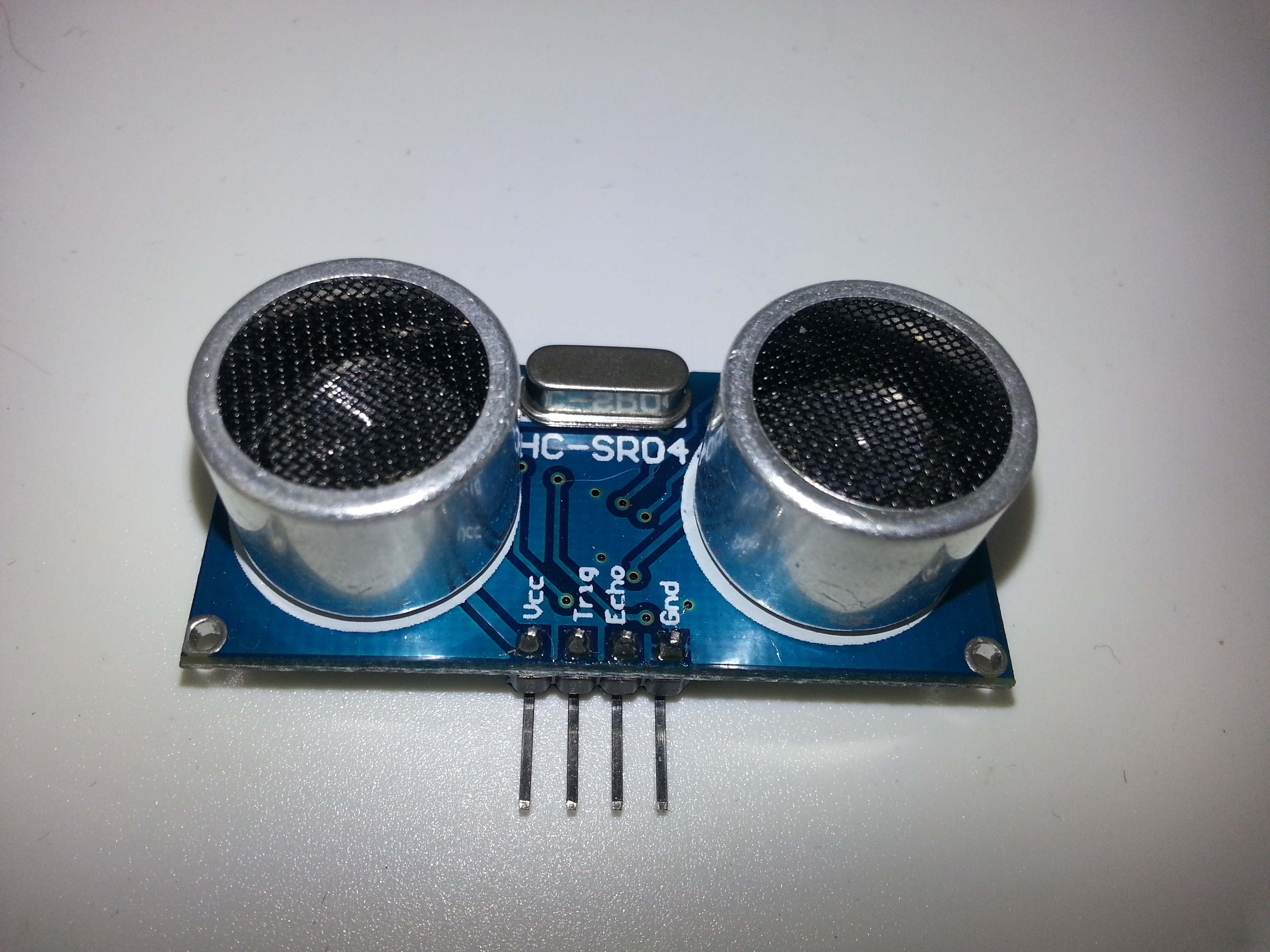

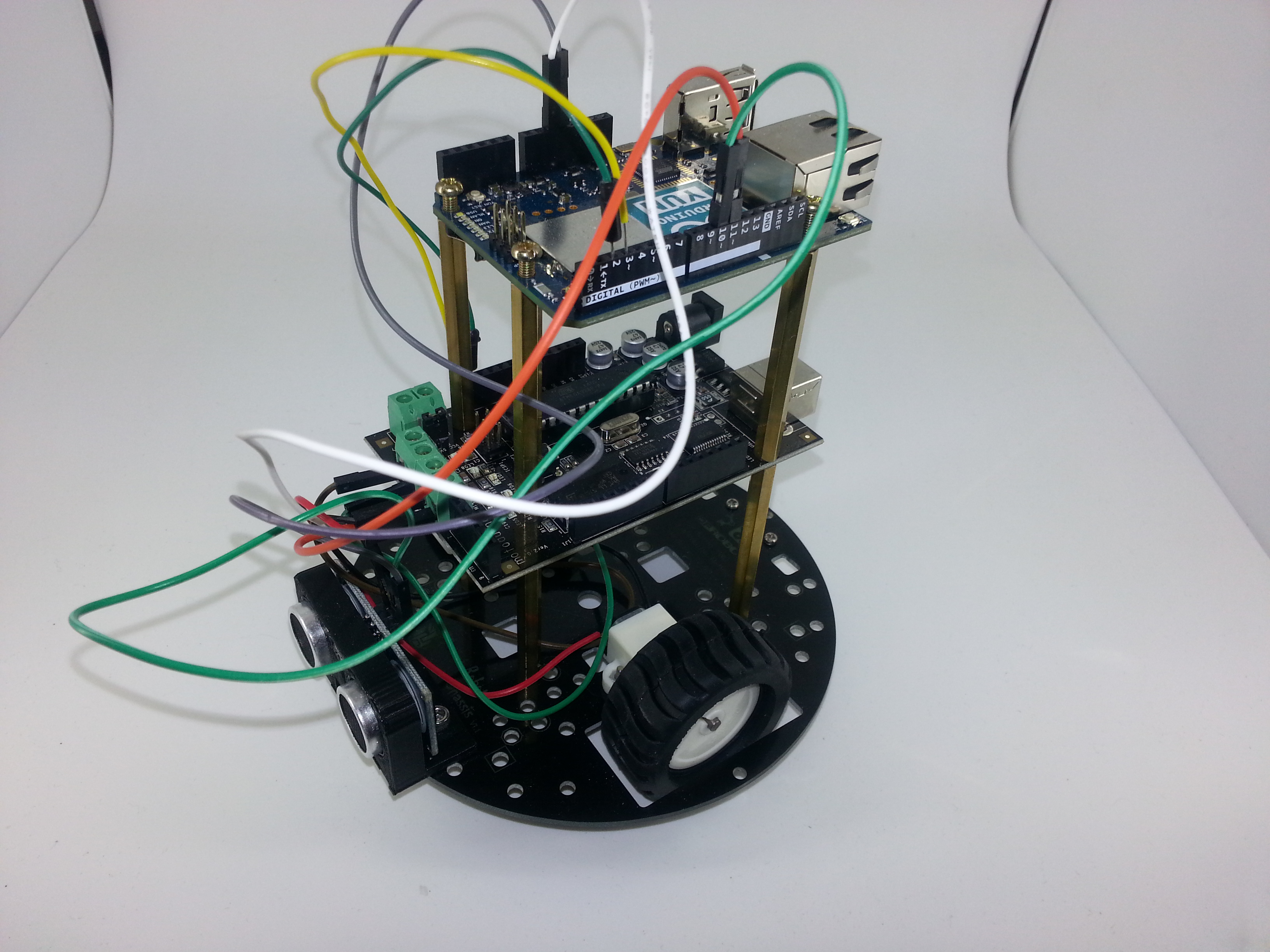

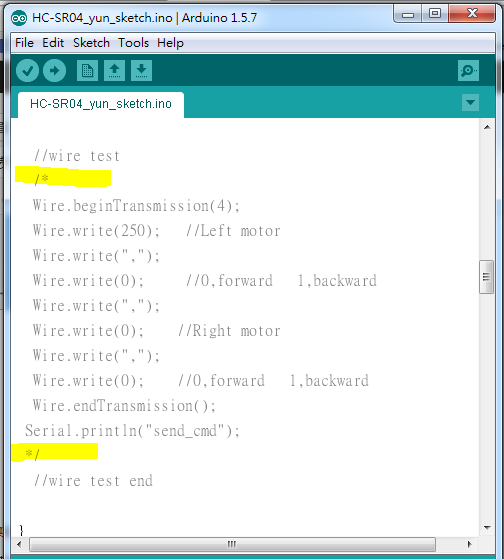

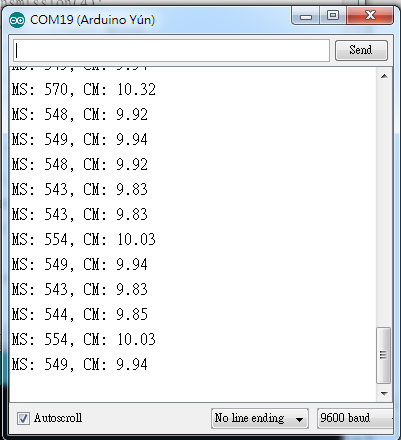

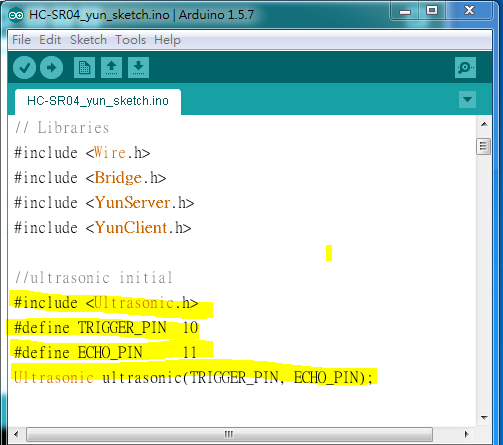

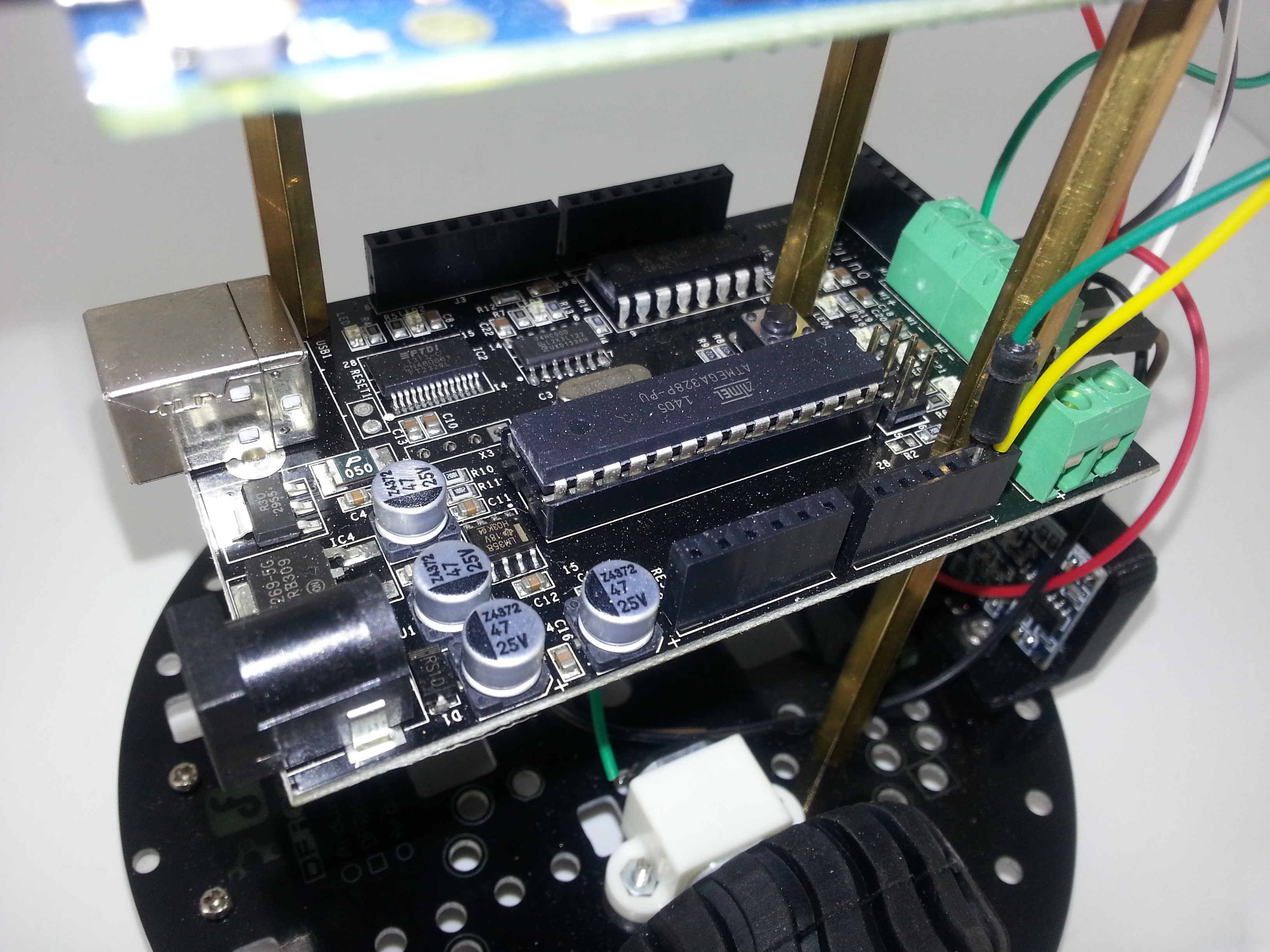

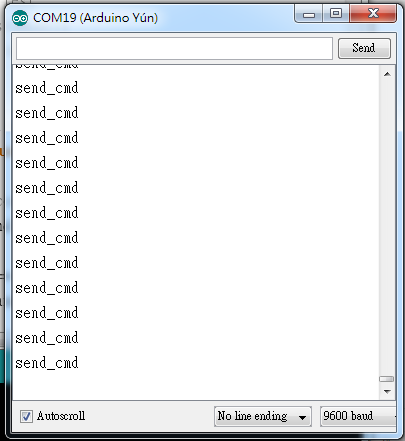

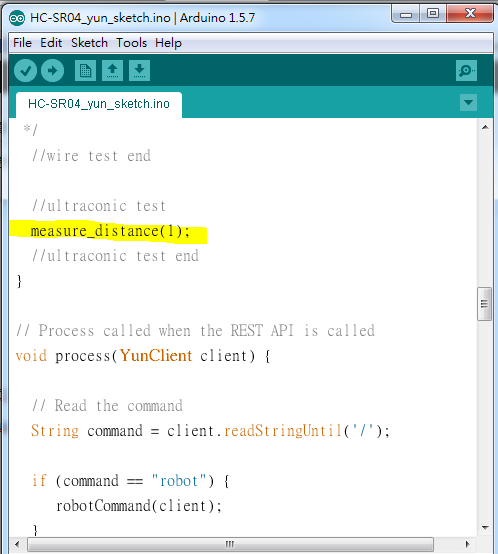

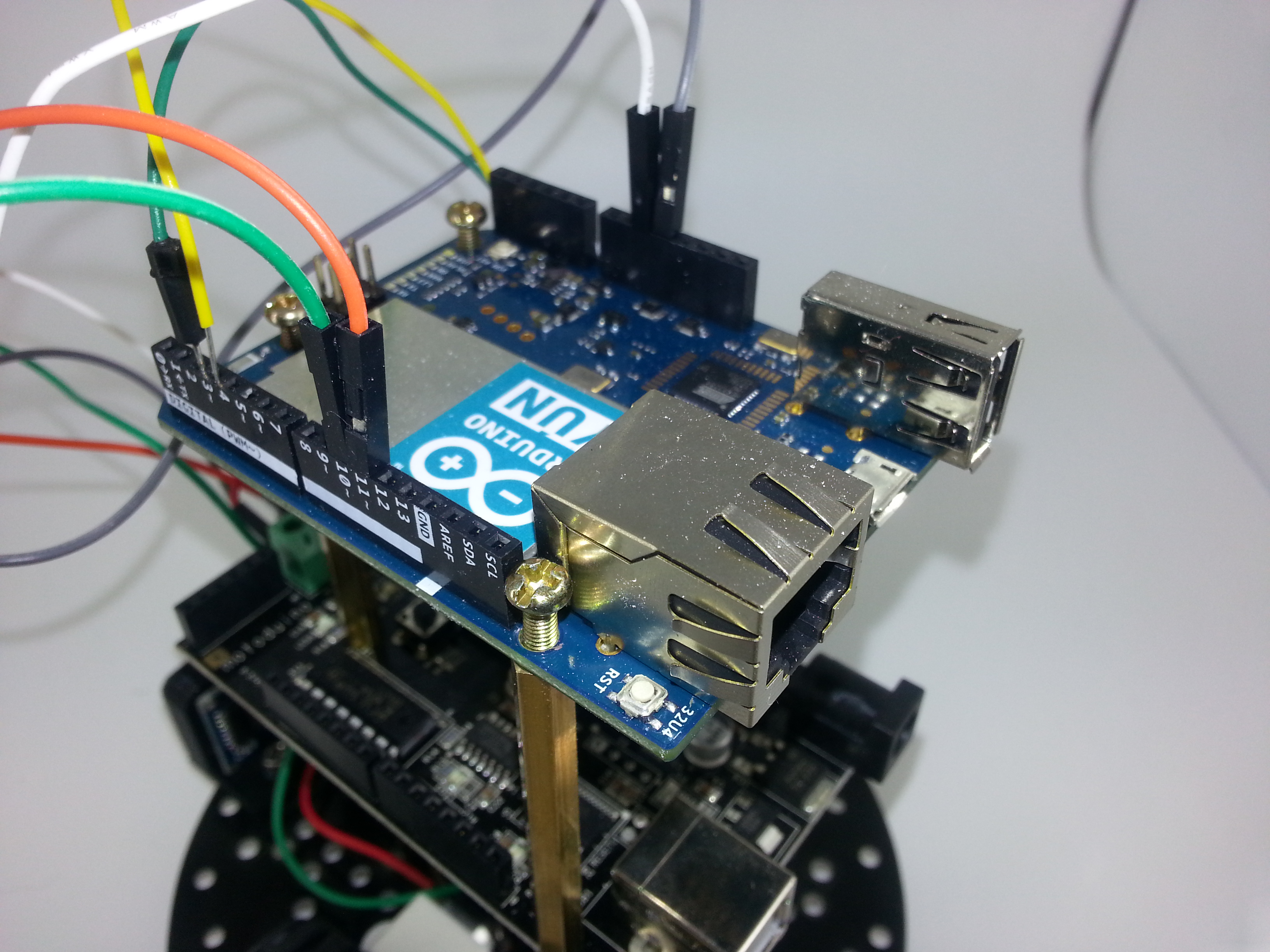

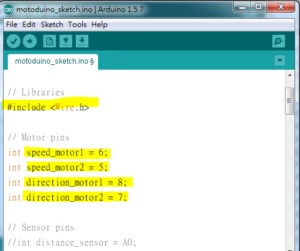

今天要使用Arduino Yun 來做一台無線網路遙控車。我們可以在網頁上製作一個遙控器，控制車體前後左右移動，還能透過超音波感測器來偵測距離，今天是要把書上的專題所提供的硬體做替換，讓車體也能順利地使用 這次的專題參考的是碁峯出版:實戰物聯網開發-使用ArduinoYun 這本書是由本團隊的阿吉老師所翻譯的~~~ 這本專題在第四章提到使用無線網路遙控車體，使用的材料有:
