Ardublock 圖形化Arduino – 電位計 PWM 控制LED

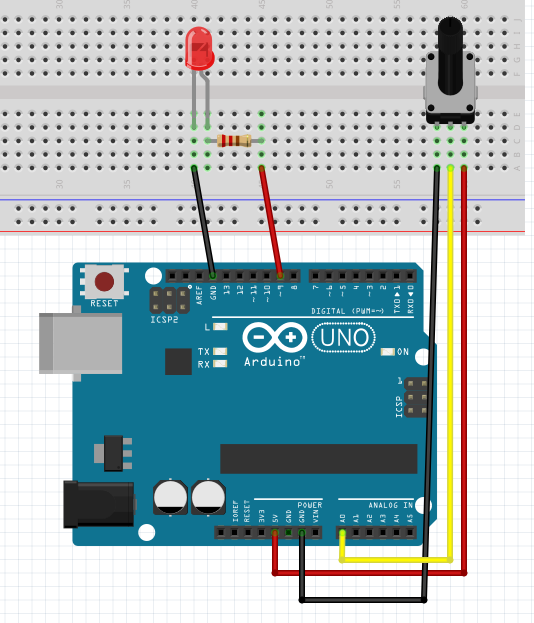

使用 ArduBlock 來寫一寫個簡單的小程式，這是一個需要另外安裝（.jar）於 Arduino IDE 的圖形化程式，拉拉方塊就可以寫好 Arduino 程式，還可以回到 Arduino IDE 微調，非常方便喔。 .jar 請由 ArduBlock 網站下載。接線很簡單，請將電位計接到 A0腳位，LED 接到 D9腳位（PWM）。執行程式之後，轉動電位計就可以控制LED漸明漸暗。如下圖：

安裝環境請參考：Ardublock : Arduino中的圖形化環境

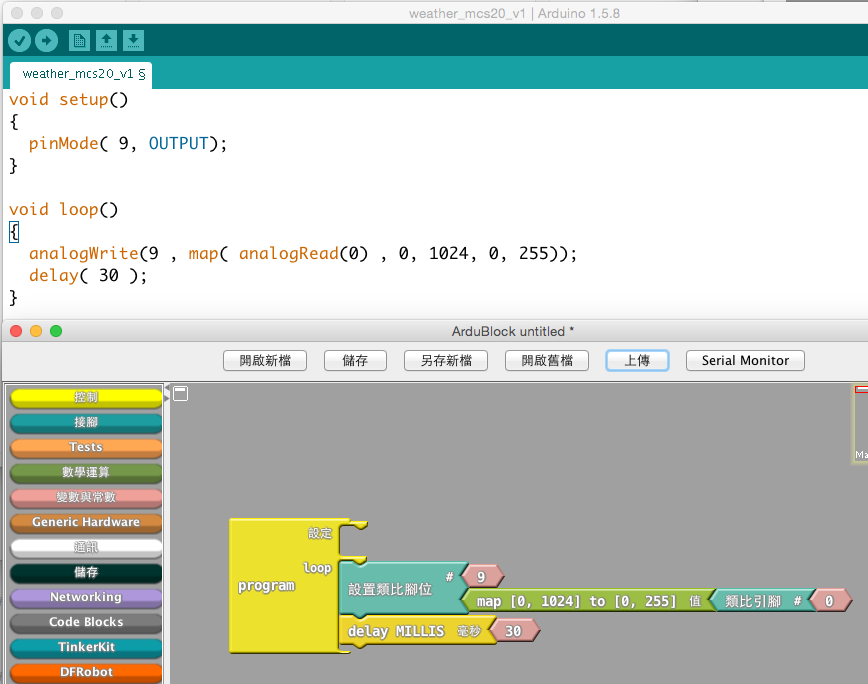

點選 ArduBlock 的 上傳（Upload）按鈕後，會先轉成 Arduino code 之後再準備上傳，您可以在此微調之後再上傳。
