雷虎遙控車 - 使用LinkIt Smart 7688 改裝成FPV第一人稱視角載具

本篇介紹如何在雷虎遙控車KAISER XS 加裝Webcam，並使用 LinkIt Smart 7688 來串流影片，先來看成品影片吧 撰文：歐新暘 / 製作設計：偉和 https://youtu.be/G-7NCkMssAY ㄧ.大綱 KAISER XS規格: 引用自雷虎科技

軸 距(mm)	214 mm
車 重(g)	1,095 g (內含電池)
車 長(mm)	365 mm
車 寬(mm)	189 mm
車 高(mm)	174 mm
馬 達	390 Brushed Motor
電 池	850mah Li-Ion 7.4V

  (一)特點: 1.四連桿結構前後懸吊系統: 懸吊系統可使四輪隨時貼地，維持最大抓地力以提升車體操控性能，也使KAISER XS擁有不容小覷的越野攀爬能力。 2.四輪傳動結構: 390碳刷馬達轉速高達10,000RPM，經中置傳動軸將強大扭力傳至四輪。 3.可調式彈簧油壓避震器: 可配合場地環境調整反應強度，讓車體的操控性能永遠保持在最佳狀態。 4.鋁合金電池固定座: 金屬底板除了堅固耐用外，還可協助電池散熱，減低高溫可能造成的電池損壞。 5.仿真設計: 1/14仿真攀岩車在車殼、保險桿、 底盤、輪胎與輪框處大量使用越野吉普車造型的仿真零件。   二.使用材料

名稱	數量	備註
控制板	1個	7688 Duo
塑膠板	數個	A4大小
多芯線	數條	長度1M
T插	1組
熱熔槍	1個
熱熔膠條	數條
壓克力板	1個	10X10（cm2）
M2x10螺絲	2個
M2螺帽	6個
M3x6螺絲	4個
M3銅柱	4根
M3螺帽	4個
Micro USB	1條
Webcam	1個	C170
OTG線	1個
降壓模組	1個	規格:http://www.gejore.tw/shop/goods-5750.html

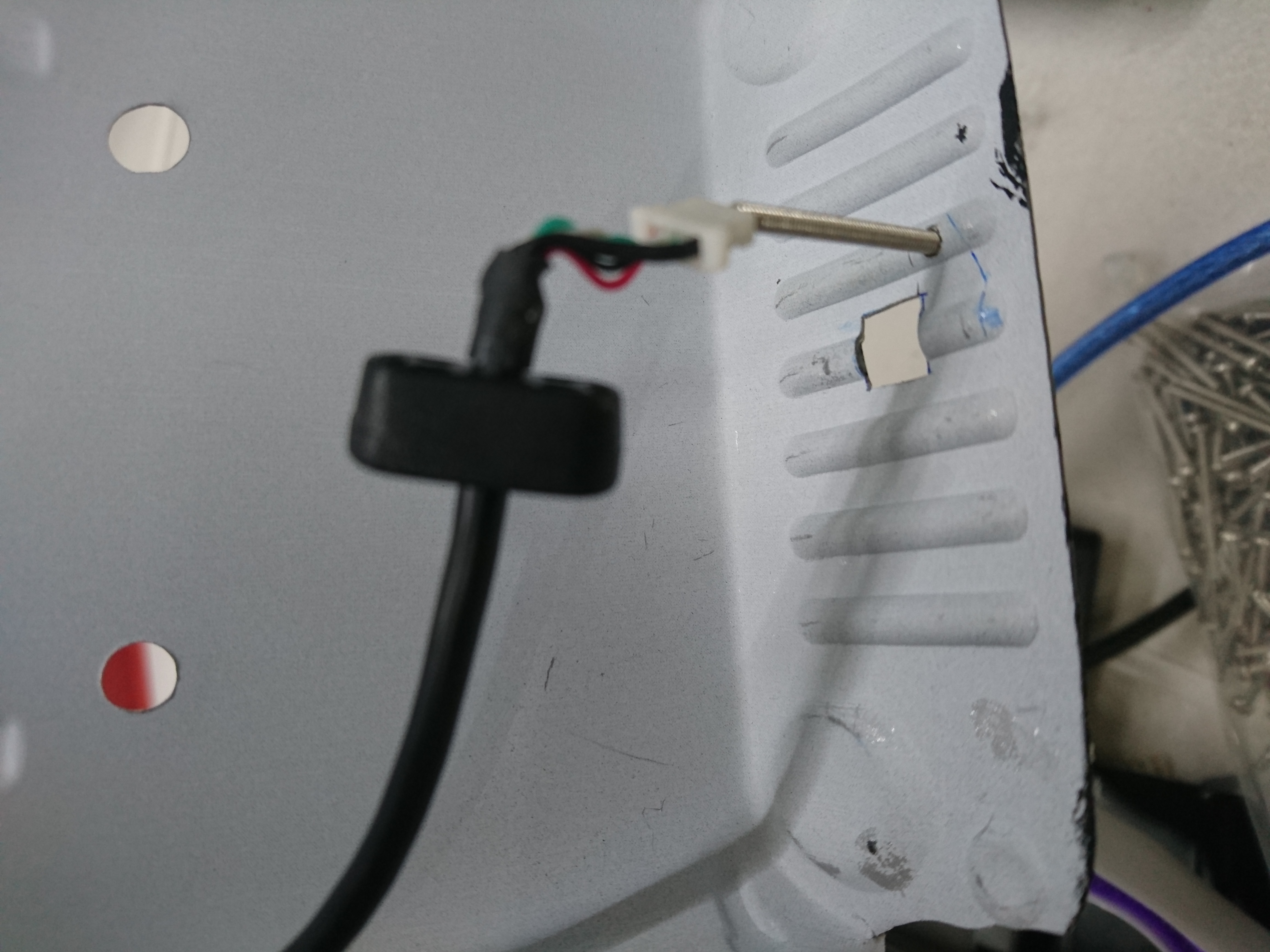

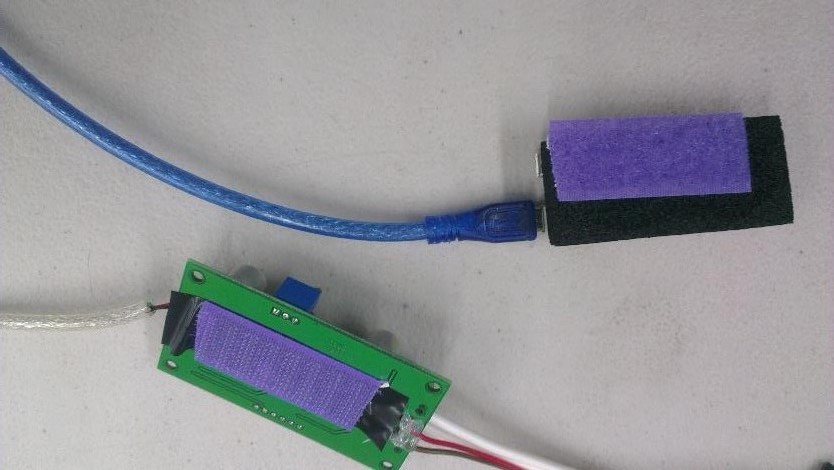

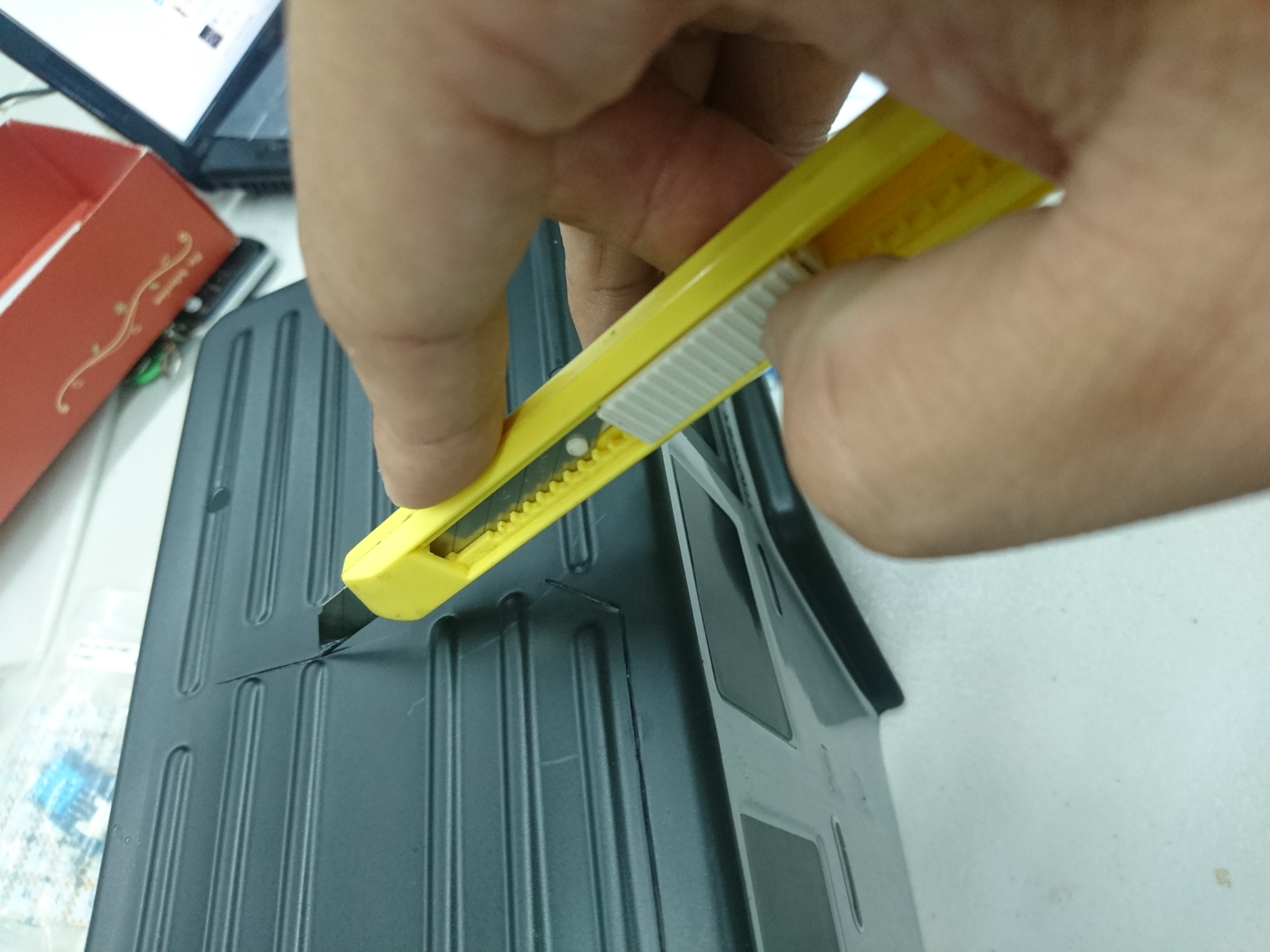

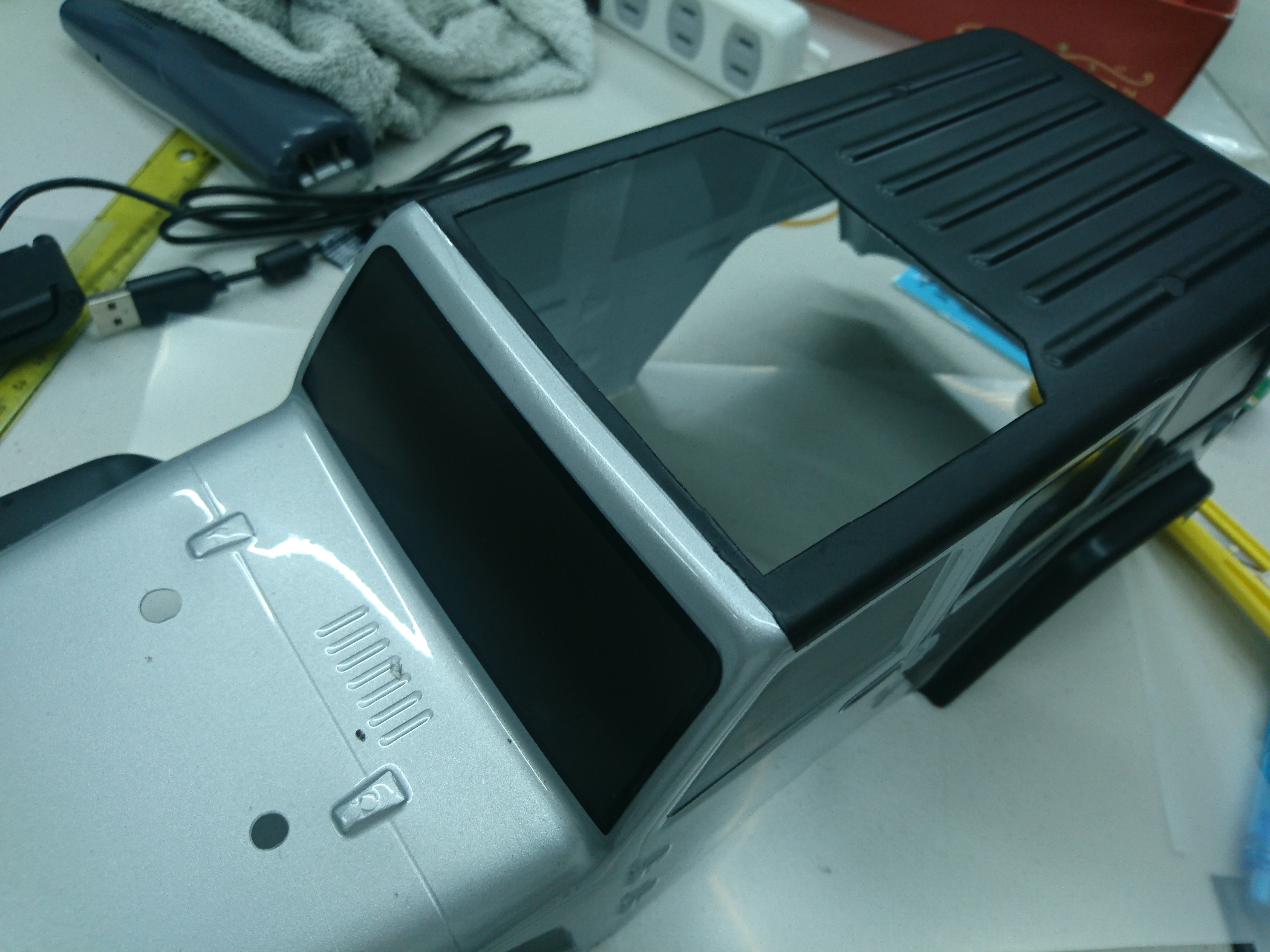

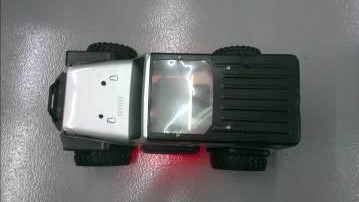

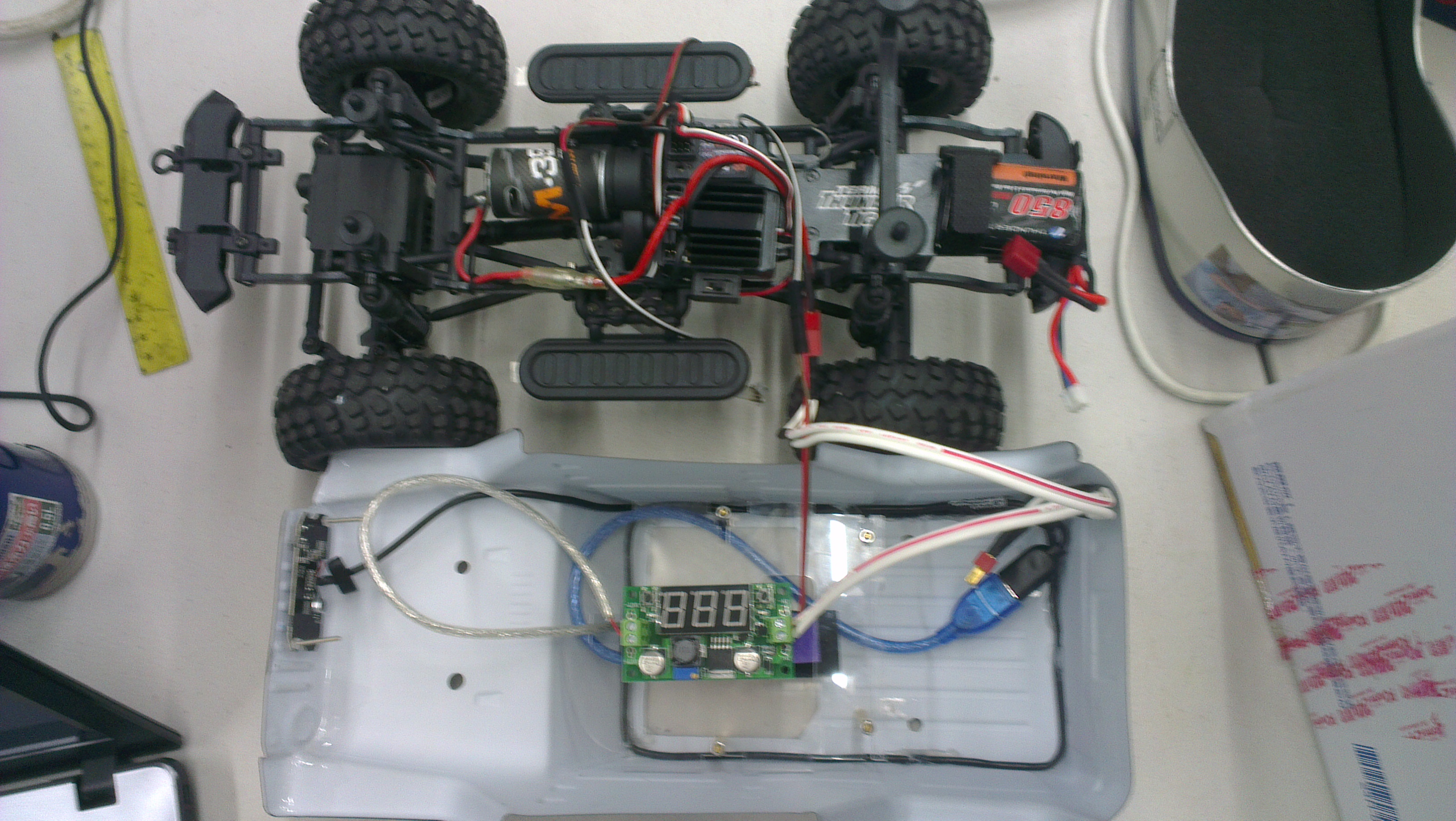

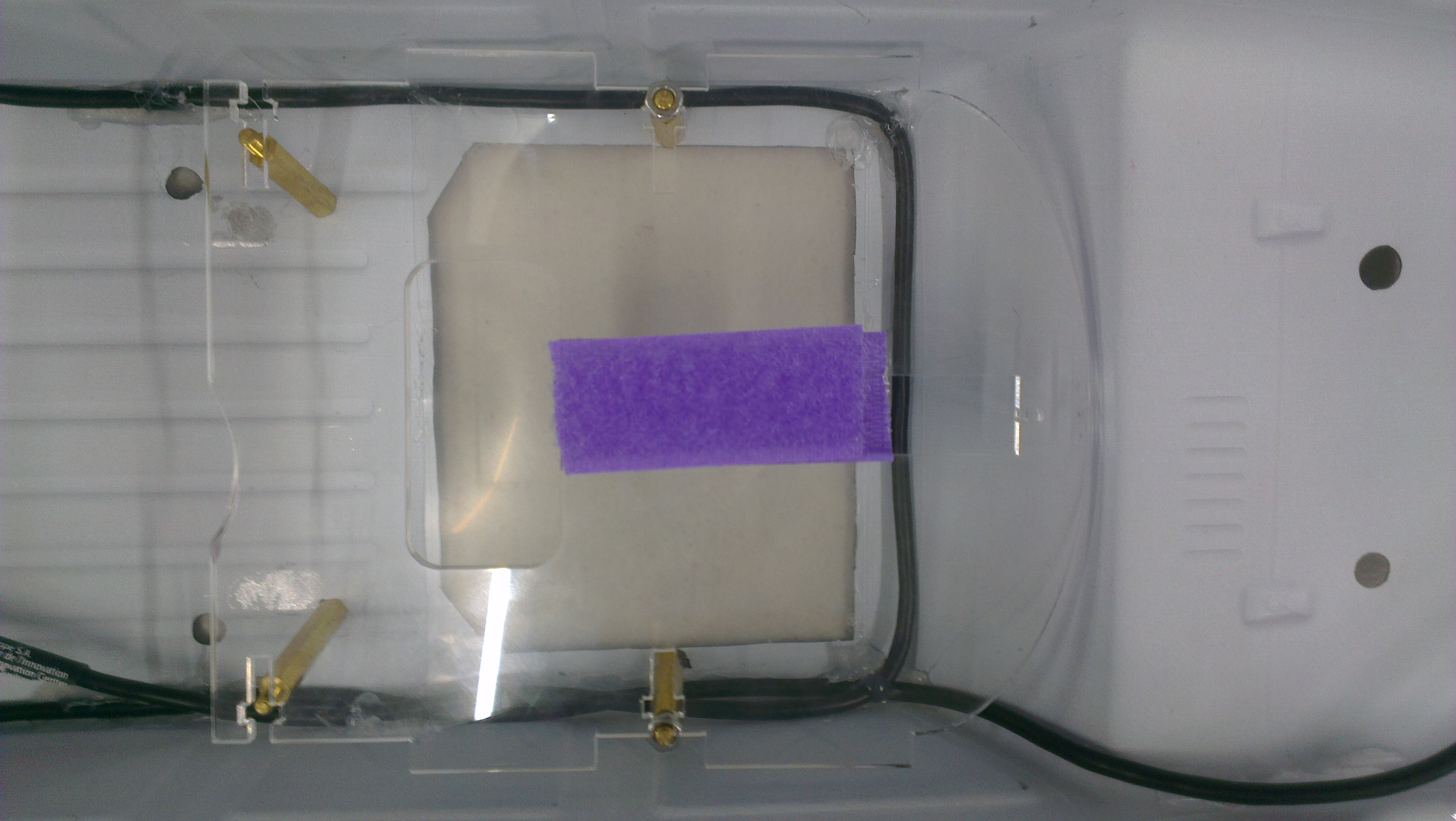

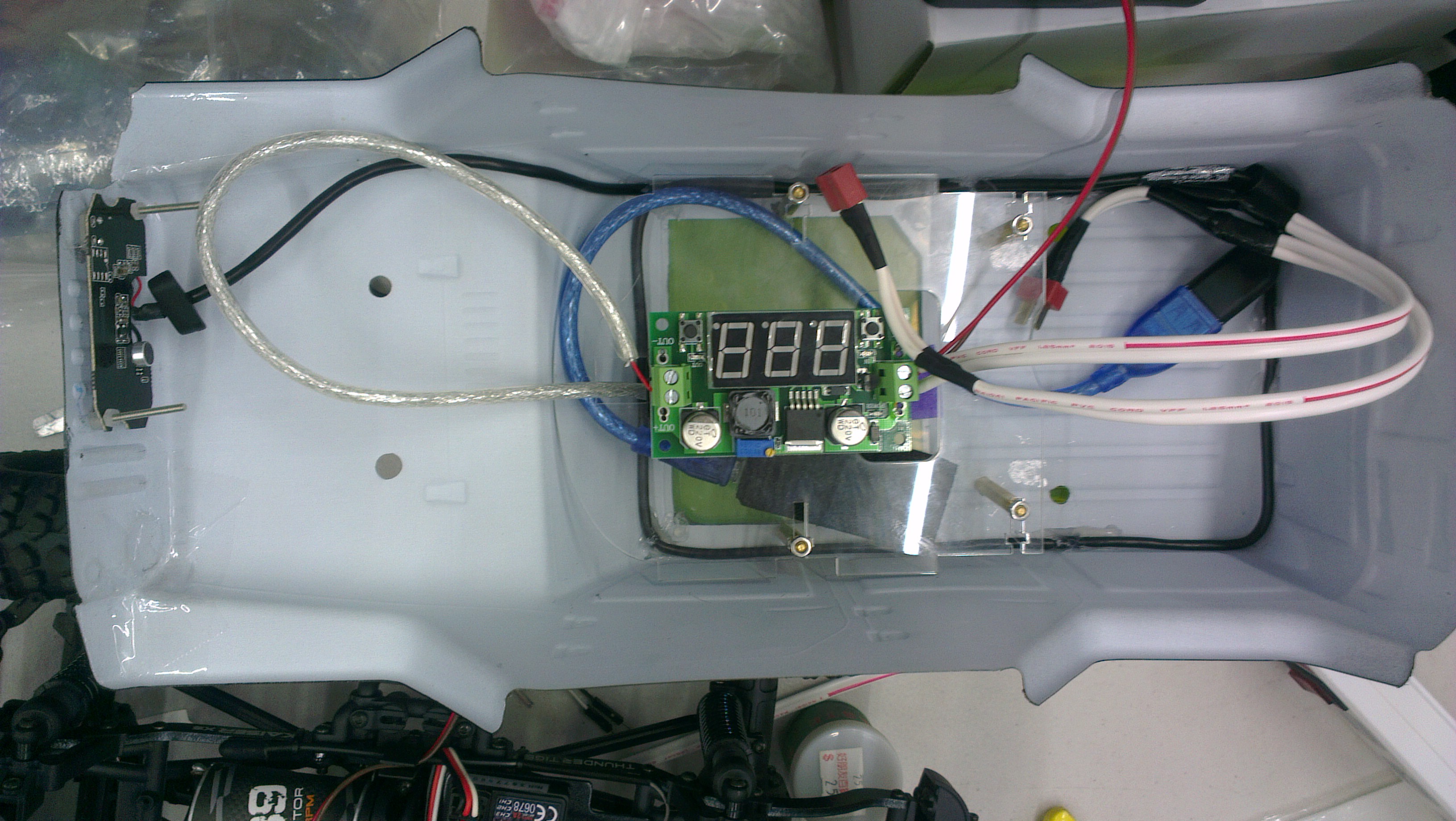

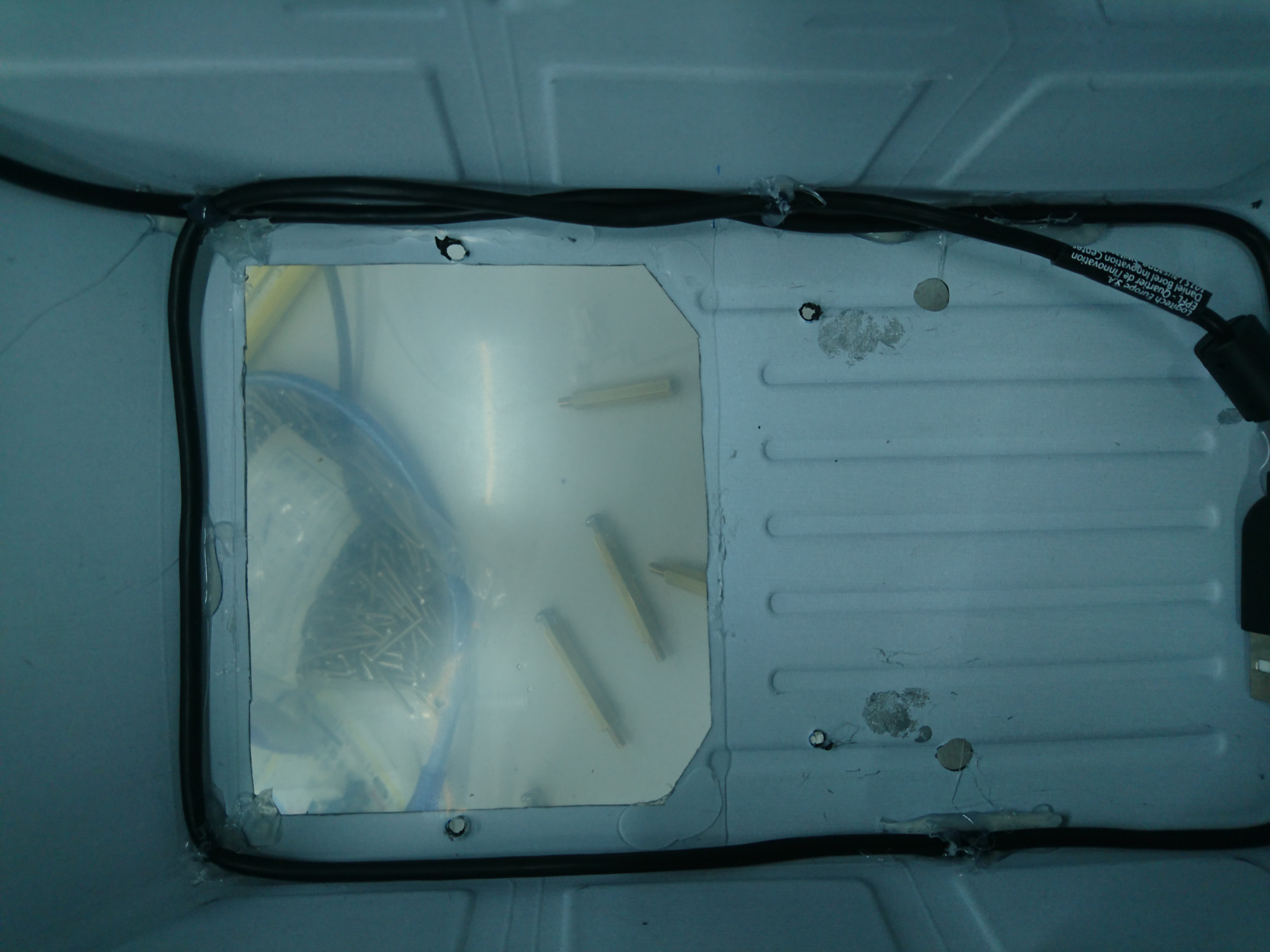

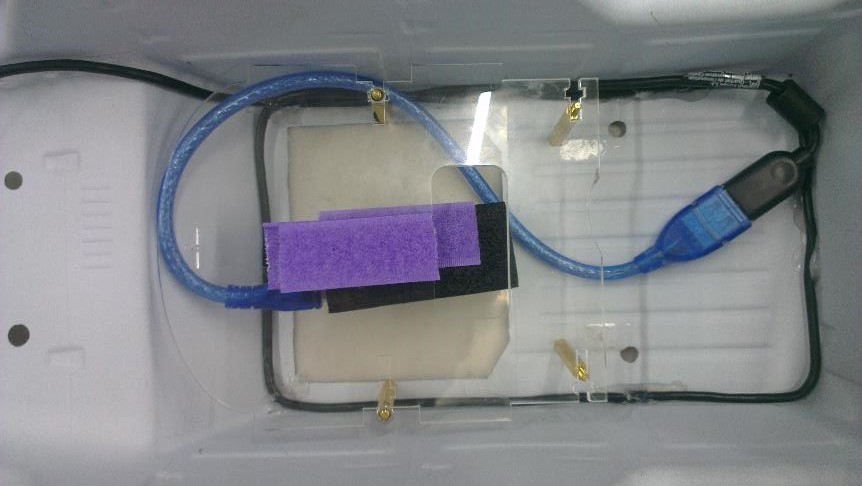

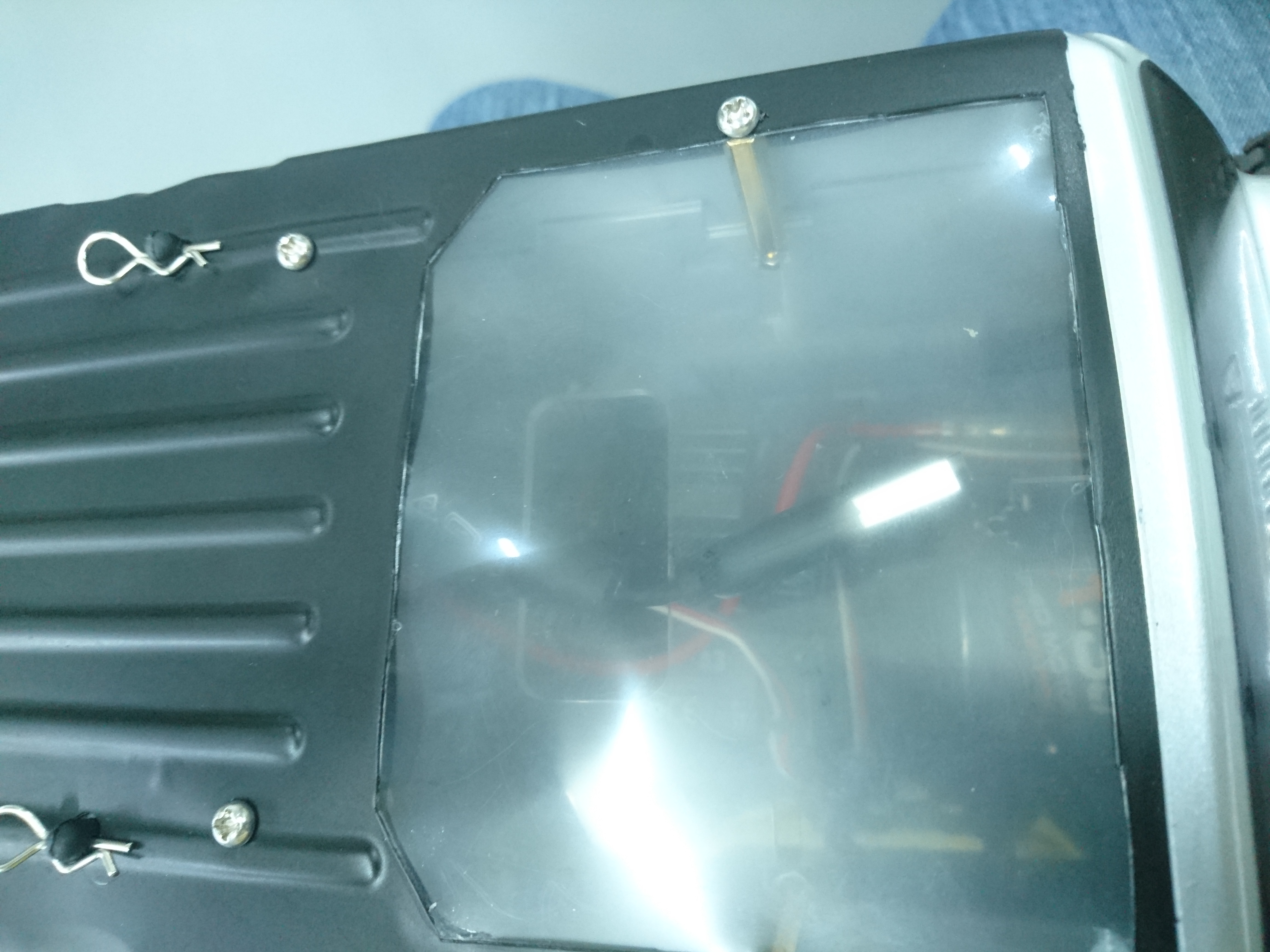

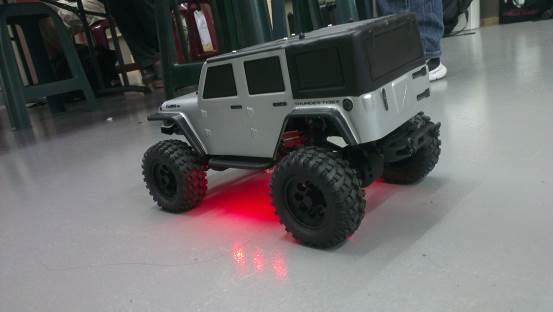

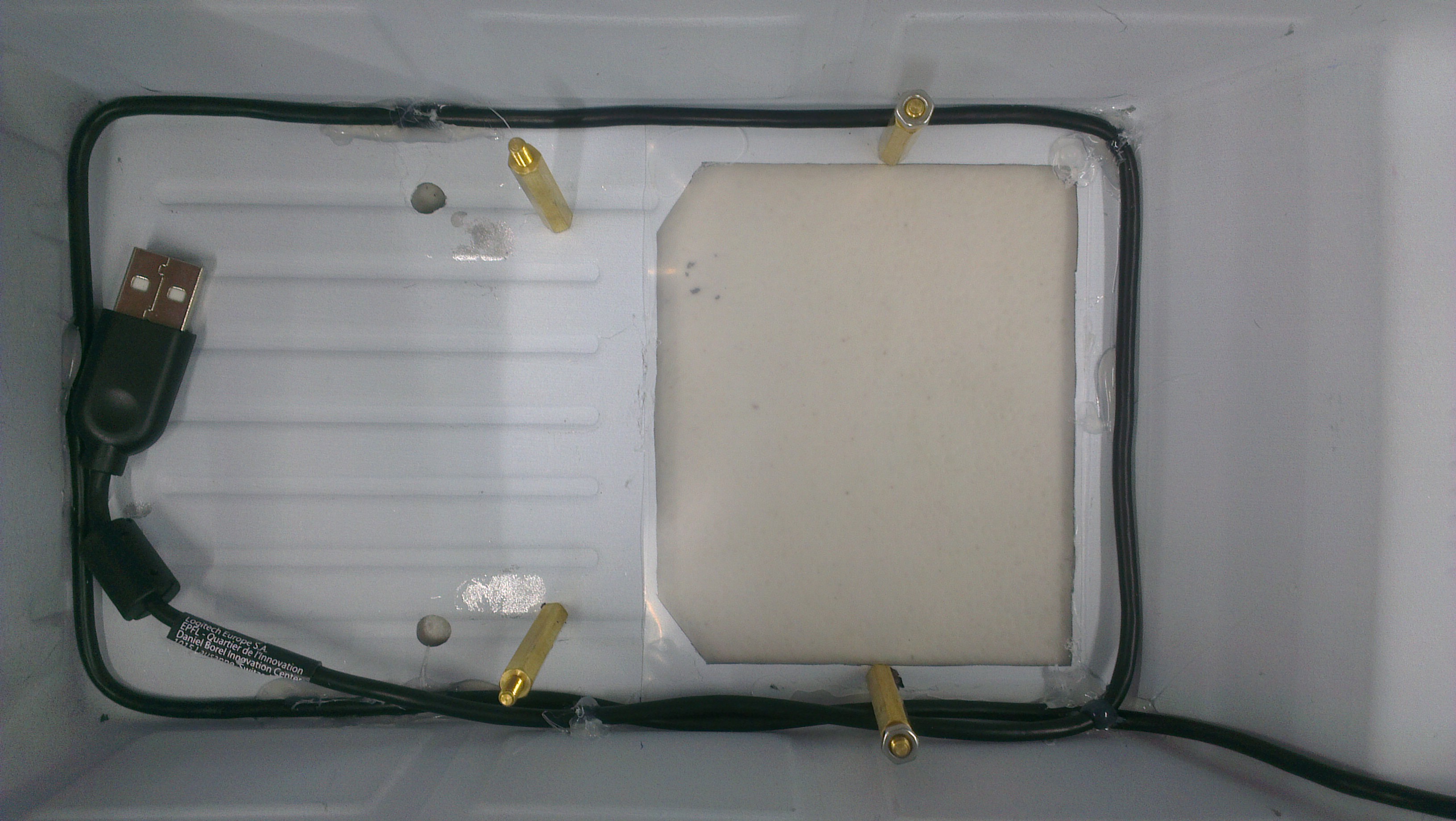

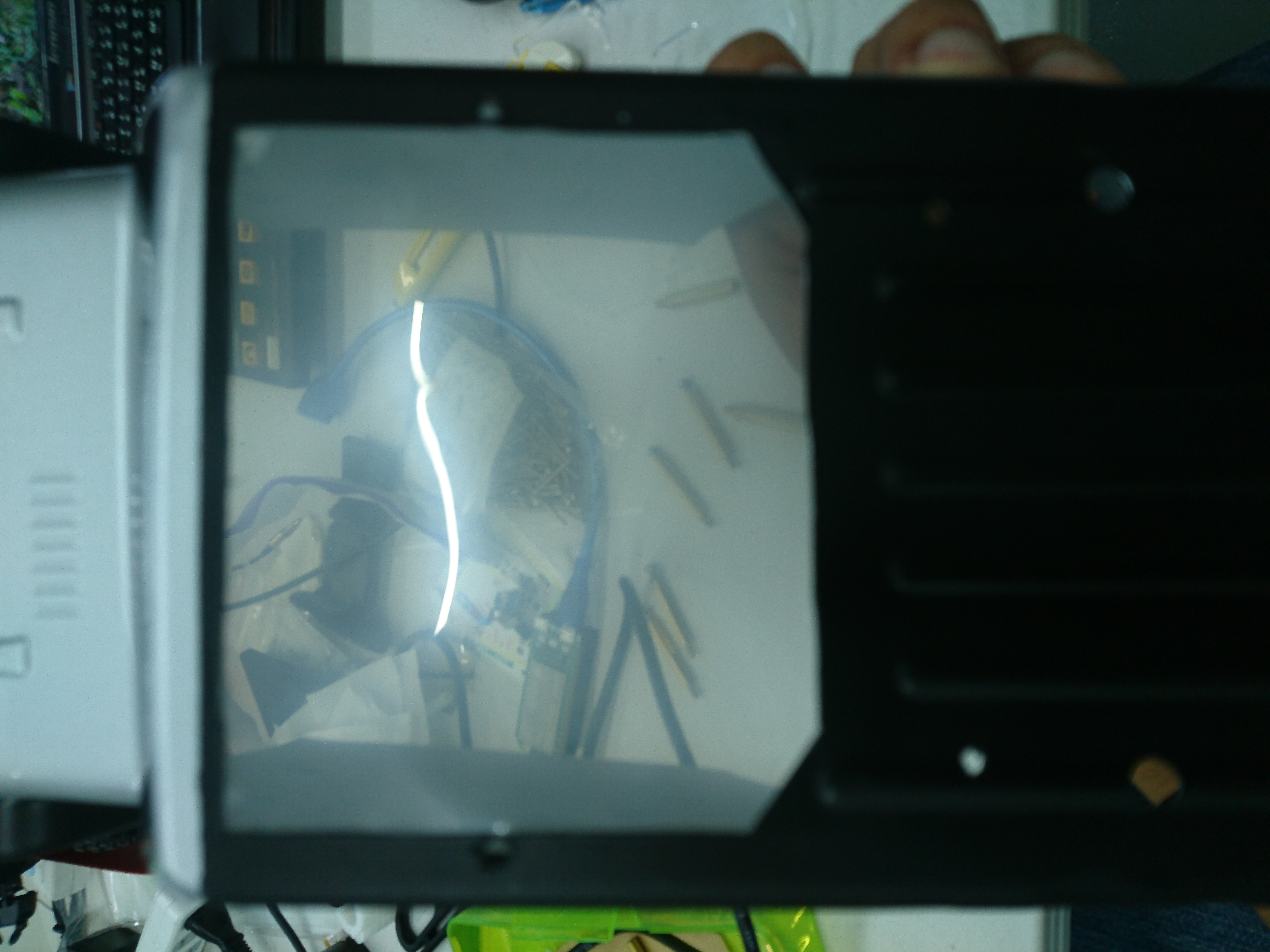

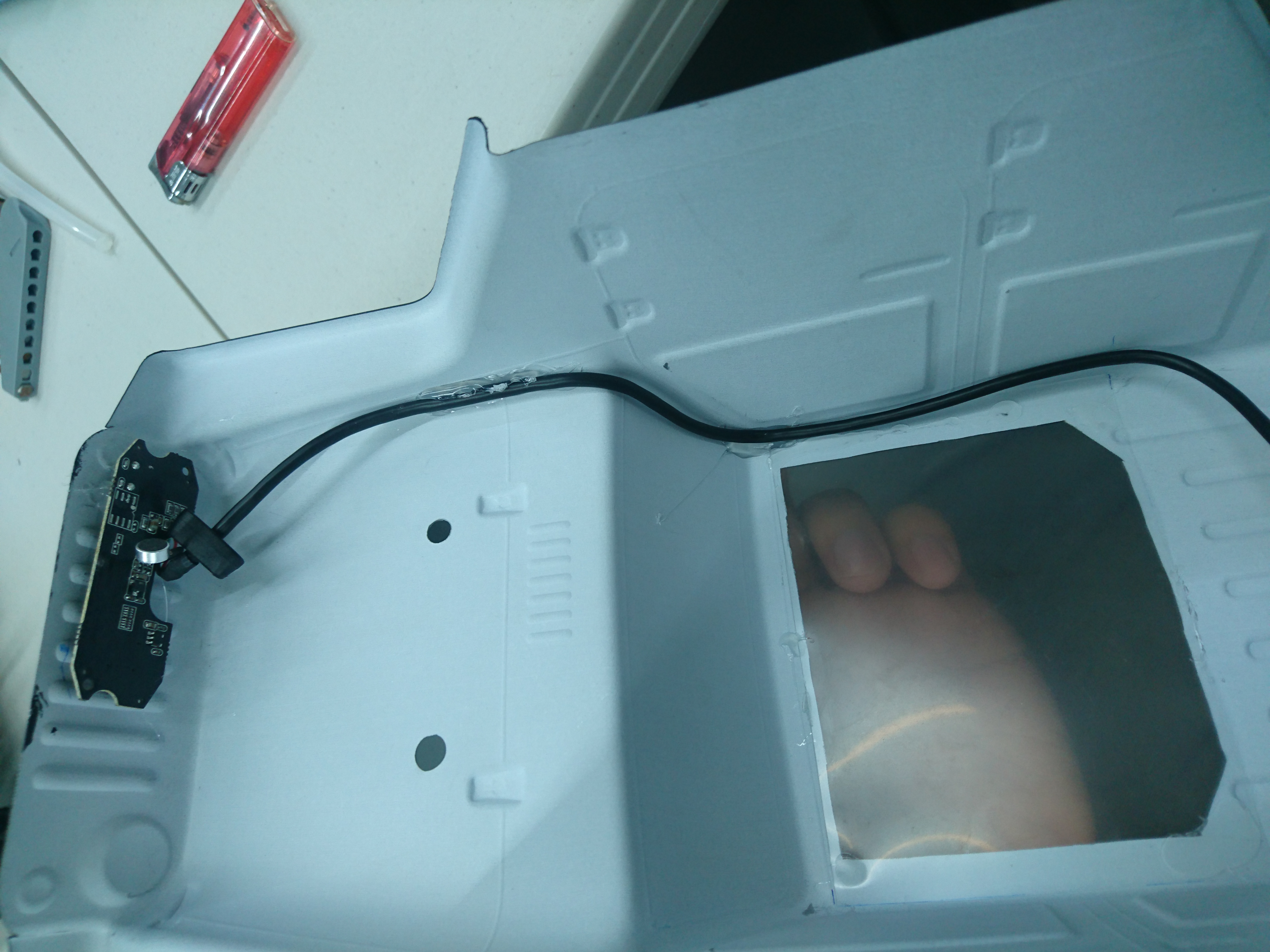

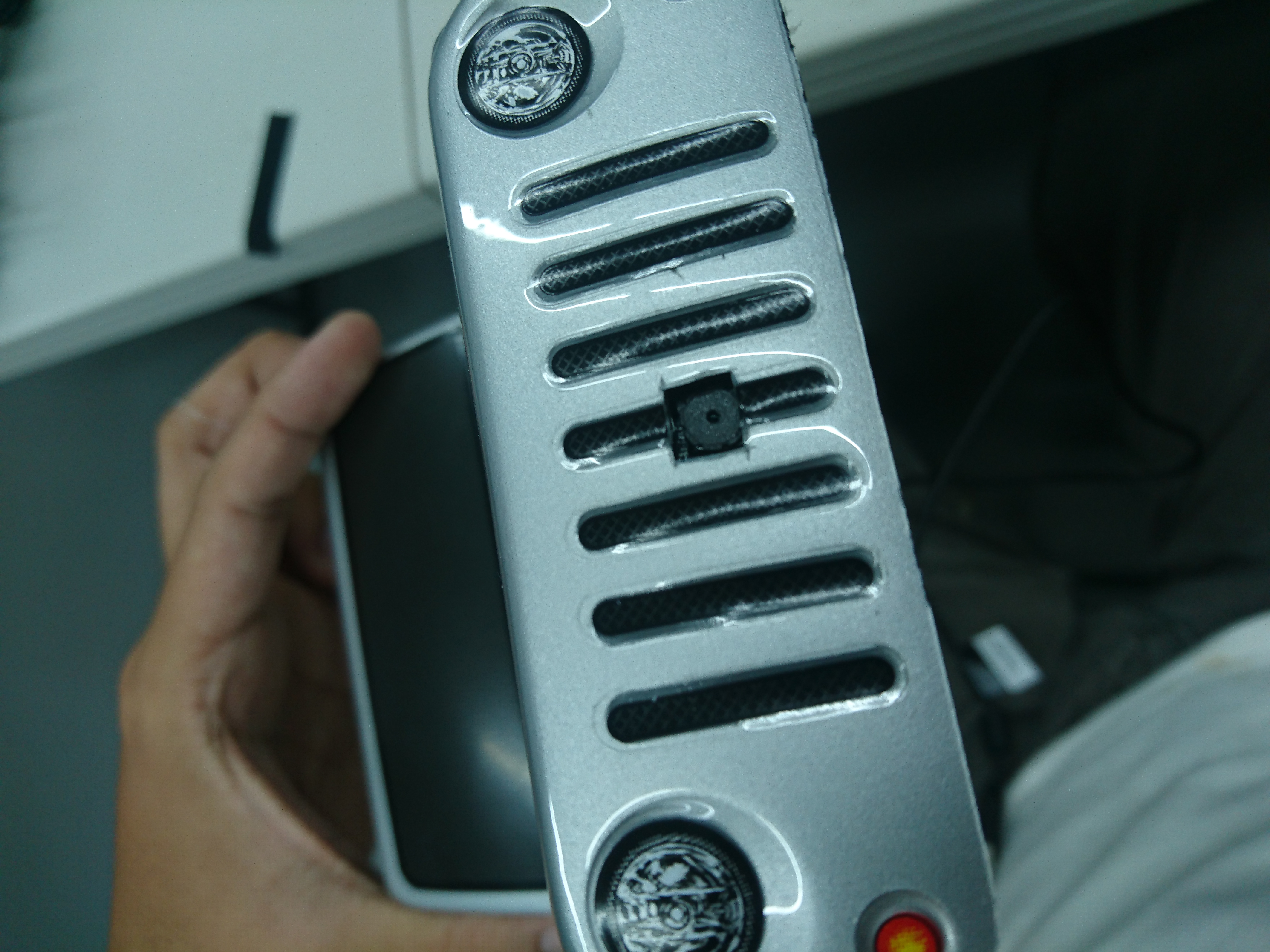

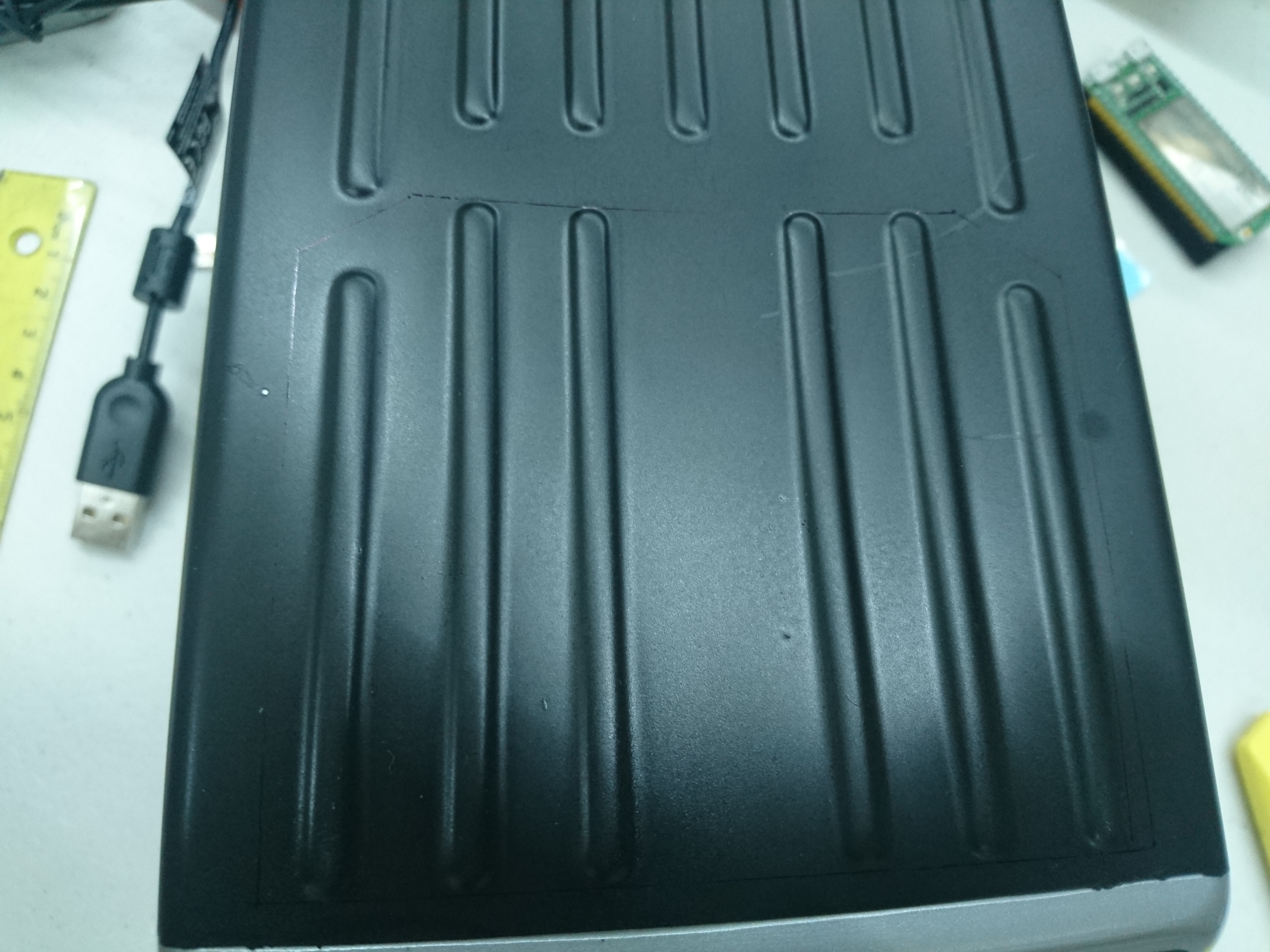

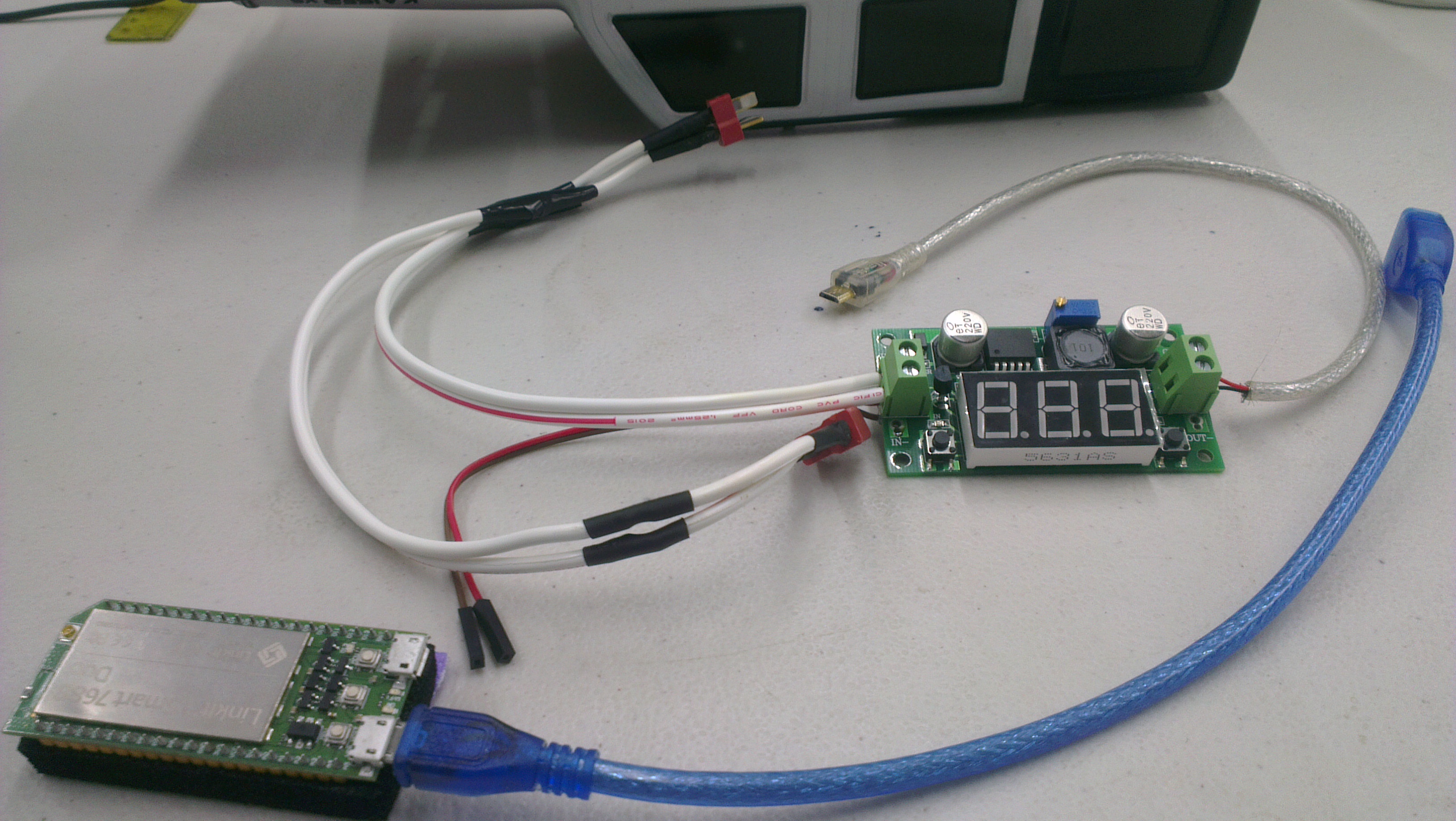

三.過程 1.在車頂開洞，先把刀片烤一下會比較好割天窗。 2.割好後黏上切割好的透明塑膠板。 3.在要裝鏡頭的地方割洞與配線。 4.在車頂鑽四個洞，用來放壓克力板。 5.插上M3螺絲，與上銅柱。 6.放置壓克力板，就可以把7688 Duo放在上面 7.在壓克力板前後黏上魔鬼氈。 8.在7688 Duo與降壓模組底下黏上魔鬼氈。 9.組裝7688 Duo與變壓器模組。 安裝降壓模組的目的是讓電池的電壓從7.2V降成5.0V 配和7688 Duo。 四.成品 【註】成品示意圖除了攝影機外還有加裝紅燈功能。
