隨著物聯網蓬勃發展，各家廠商皆推出物聯網開發平台，使開發者更容易發揮創意，做出各種物聯網應用。而國內科技大廠聯發科技於這幾年開始，相繼推出幾塊物聯網開發板，包含全功能聯網 （GSM/GPRS/Wi-Fi/Bluetooth/GNSS） 的 LinkIt ONE；可使用 OpenWrt （Linux） 開發較高端應用的 LinkIt Smart 7688/7688 Duo；於2017年6月又偕同Seeed Studio 推出了最新的物聯網開發板 LinkIt 7697。 LinkIt 7697使用 MT7697 作為主控制器，該晶片核心為主流的 ARM Cortex-M4（含浮點運算器），運行時脈為192MHz，同時提供 Wi-Fi 和 BLE（低功耗藍芽）兩種通訊最主要的通訊功能。軟體部分採用最為廣泛地FreeRTOS為作業系統，同時也提供 Arduino 開發環境，為目前學習開發物聯網應用的最佳開發平台之一。

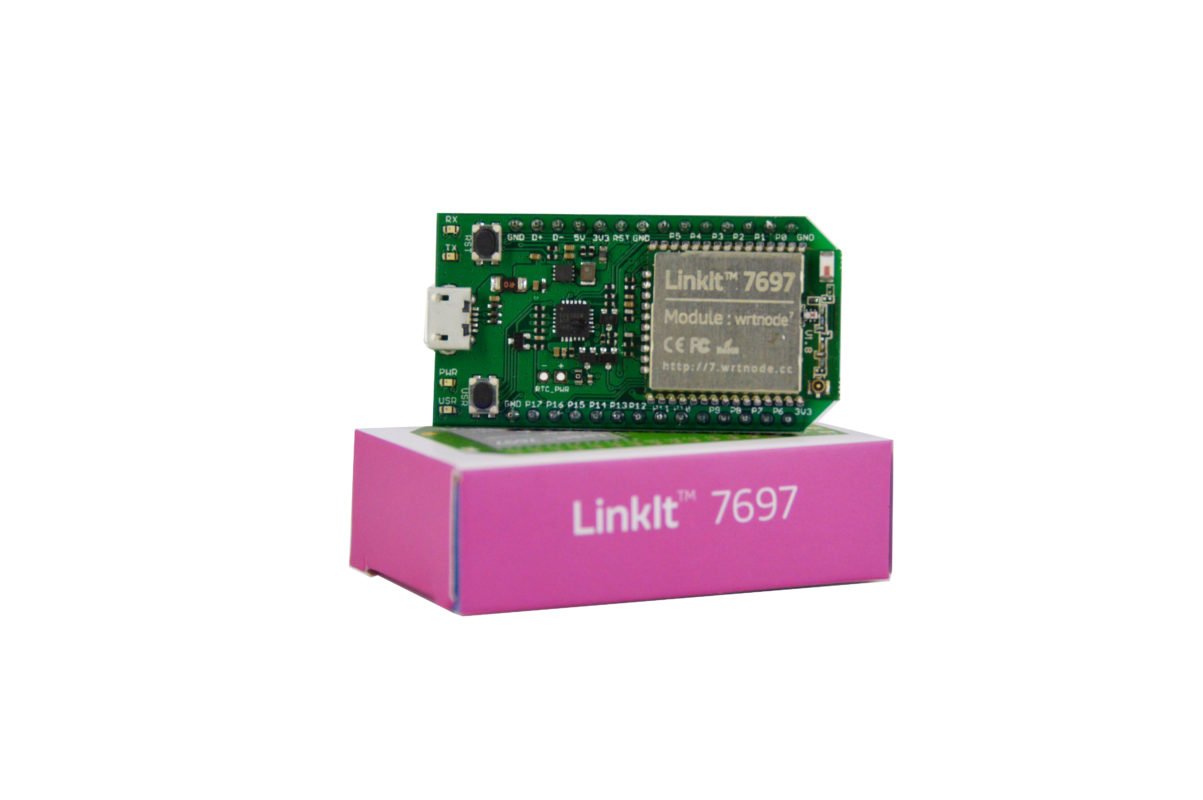

圖1 LinkIt 7697

LinkIt 系列開發板比較

LinkIt ONE 於 2014 年推出，為市面上少見具備 GSM/GPRS/Wi-Fi/BT/GNSS 多功能通訊的 Arduino 相容開發板，但隨著台灣電信商2G系統的關台，缺少了GSM/GPRS 的支持，LinkIt ONE 就缺少最主要的特點了。 目前LinkIt系列開發板針對物聯網應用，主要是提供兩個系列開發板：LinkIt Smart 7688/7688 Duo 用於較高階IoT節點或Gateway使用，可使用高階語言（Python/JS）與眾多Linux套件進行開發。而LinkIt 7697 則定位成較輕量的結點。

	LinkIt Smart 7688 LinkIt Smart 7688 Duo	LinkIt 7697
定位	較高端 IoT 節點 Gateway	較輕量 IoT 節點
微控制器	MT7688 (MIPS)	MT7697 (ARM Cortex-M4F)
主頻	580Mhz	196Mhz
RAM	128MB	352KB
Flash	32MB	4MB
開發環境	OpenWrt (一種Linux) Arduino (Duo only)	FreeRTOS + Arduino
開發語言	C/C++/Python/JS	C/C++/Blockly
Wi-Fi	802.11 b/g/n	802.11 b/g/n
Bluetooth	-	BLE 4.2
Ethernet	10/100 PHY	-
USB	Host	-
SD Card	MicroSD	-

表一



LinkIt 7697 的優點

對一位想學習物聯網者的開發者而言，如果需要一個Arduino相容開發板，而且又有連網需求，那麼LinkIt 7697可說是相當好的選擇，因為LinkIt 7697包含以下幾項優點：

• 使用Arduino開發環境
• 內建 Wi-Fi / BLE，並包裝成好用的函式庫，能輕鬆連結雲端和手機。
• 足夠的內存（352K RAM /4MB Flash），可運行更複雜的應用。
• 官網內容相當豐富，聯發科技的工程師也會在粉絲頁提供技術問題解答。



外觀功能介紹

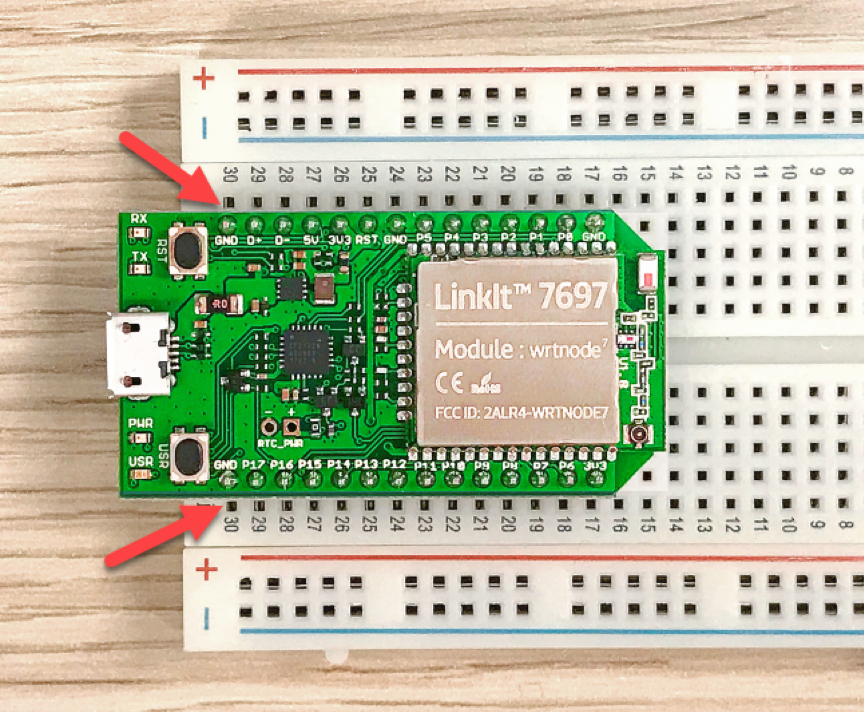

LinkIt 7697的大小，特別設計成能置入於麵包板上，並留有排針腳位可插杜邦線。開發板包含TX/RX LED，會於燒錄軟體或是透過序列埠有在傳送資料時閃爍，PWR LED會於有外部供電時點亮，USR LED則接至PIN 6可透過軟體控制。RST按鈕會重新開機，USR 按鈕可供使用者當作基本的輸入使用。LinkIt 7697開出了18 根可用腳位，可設置成GPIO （18），UART（2），I2C（1），SPI（1），PWM（18），EINT（4），ADC（4），IrDA（1）和I2S（1），除了ADC是 0至2.5V外，其他功能的工作電壓皆為3.3V。板子上有一個 MicroUSB 接頭，用於連接PC以燒錄軟體和供電（5V）。

圖2 麵包版上留有兩排排針腳位可插



多樣的開發環境

LinkIt 7697針對不同族群的開發者，提供了三種開發環境：

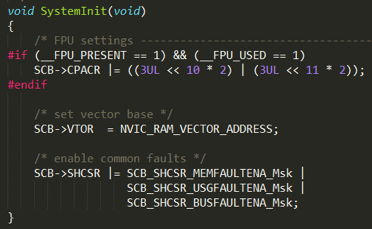

1. GCC/KEIL/IAR : 提供給專業物聯網產品開發者的開發除錯環境，直接使用SDK進行開發，擁有最佳開發彈性且能優化出最佳效能。

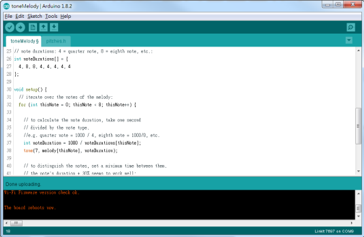

2. Arduino IDE：提供給Maker/教育教學者的開發環境，完全相容於Arduino的程式語法，並包含LinkIt 7697獨家功能，例如LWIFI、LBLE、MCS（MediaTek Cloud Sandbox）、LFlash、LRTC及LRemote 等好用函式庫，大幅降低各種物聯網應用的開發門檻。

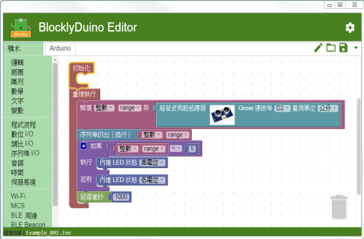

3. BlocklyDuino : 提供物聯網入門開發者的視覺化積木開發環境，透過簡單的積木拖拉就可組合出各種邏輯應用。BlocklyDuino 會將積木轉換成 Arduino 程式，也可作為從視覺化積木轉換至Arduino程式語言的學習工具。



GCC/KEIL/IAR	Arduino	BlocklyDuino
C/C++	Wiring（C/C++）	Blockly（視覺化方塊）
專業開發者	Maker/教育工作者	教育工作者
最高彈性 最高效能 開發複雜度較高	豐富的軟硬周邊資源 封裝過好用的函式庫	簡易使用

表二
