  本次分享會的主題是「 悠遊卡點名系統  」，我們將使用Raspberry Pi PICO W與擴充板和 RK 洞洞伍AIoT教學材料包材料包來實現。本專案將會使用 RFID 模組，記錄學生的悠遊卡號，並將學生的卡號傳送至Google Sheets雲端儲存。學校可以在Google Sheets雲端後台查看學生出席的情形。 以下是學生在上課前，學生排隊用有悠遊卡功能的學生證感應圖(此圖為AI生圖)。

感測器元件

硬體準備

首先，我們需要準備以下硬體：

• Raspberry Pi Pico W 和擴充板
• RFID 模組
• 悠遊卡功能的卡片
• 有源蜂鳴器模組
• OLED 螢幕
• Mirco - USB 訊號線
• 些許杜邦線



硬體連線圖

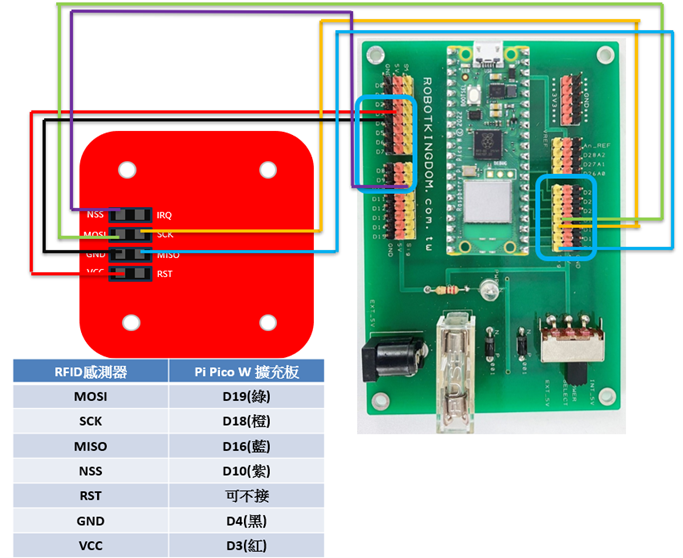

以下是感測器分開接線的接線圖。

RFID 模組



OLED 模組



有源蜂鳴器模組



專案流程圖

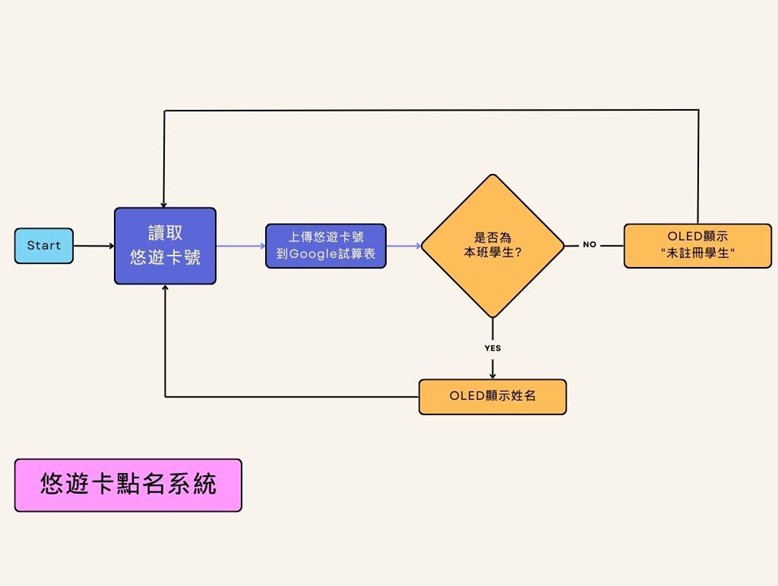

在程式一開始，會先讀取悠遊卡號，若是本班同學的卡號，蜂鳴器會發出急促的兩聲，OLED中也會顯示卡號和姓名；若是非本班同學的卡號，蜂鳴器會發出長的一聲，OLED中也會顯示卡號和未註冊同學。這些所有感應到的卡號都會上到 Google Sheets 雲端紀錄。   流程圖如以下所示。

軟體及程式下載

讀者請預先將程式撰寫軟體 BlocklyDuino F2 下載下來，程式撰寫軟體下載與其說明 https://cavedu.gitbook.io/cavedu/rk005/cheng-shi-zhuan-xie-ruan-ti-xia-zai 悠遊卡點名系統程式下載(請按我)

雲端設置

這次專案與【使用 Raspberry Pi Pico W 建立雲端室內環境監測系統-Google雲端存取與LINE通知警報 】一樣使用雲端 Google Sheets 表單平台，來記錄學生出席狀況。

Google試算表設置

請看 使用 Raspberry Pi Pico W 建立雲端室內環境監測系統-Google雲端存取與LINE通知警報 Google試算表設置的段落

專題展示

可以看見RFID感應到卡後，有註冊和未註冊的同學都會上傳至 Google Sheets 後台紀錄。

相關文章可參考

Raspberry Pi Pico W 建立雲端室內環境監測系統-Google雲端存取與LINE通知警報 Raspberry Pi Pico W 智慧淹水偵測系統，結合 Google 試算表與 LINE 通訊軟體 Raspberry Pi Pico W 空氣品質檢測系統 — 上傳感測器數值到 Google 試算表 Raspberry Pi Pico W 與手機進行藍牙配對與無線通訊
