撰寫/攝影	許鈺莨
時間	30分鐘	材料表 (購買)	可以上網的 Win10 / 11電腦 RK 洞洞伍AIoT教學材料包+Raspberry Pi PICO W與擴充板 範例與說明：https://cavedu.gitbook.io/cavedu/rk005
難度	2（滿分5）

  我們將使用Raspberry Pi Pico W開發板和RK 洞洞伍AIoT教學材料包來實現。本專案將會使用人體紅外線感測器和LED模組，常用於自動照明系統控制中，如家庭和商業建築的走廊、廁所、地下室等。當有人進入感測區域時，感測器會啟動照明設備，當人離開後，照明設備會自動關閉，從而節約能源。再將感測區域的人流情形上傳至Google Sheets雲端儲存。 人體紅外線感測器模組也可用於安全和防盜系統中，這些系統能夠檢測出入侵者的移動，並觸發警報或通知安保人員，最後可以推撥到 LINE。   以下是由AI生成的家中安全防盜示意場景圖。



---

先介紹本次專案所需的感測器及材料，請看下述說明。

感測器元件

硬體準備

首先，我們需要準備以下硬體：

• Raspberry Pi Pico W 和擴充板
• PIR 生物紅外線模組
• 有源蜂鳴器模組
• 0.96吋OLED 螢幕
• Mirco - USB 訊號線
• 些許杜邦線



硬體連線圖

以下是感測器分開接線的接線圖。

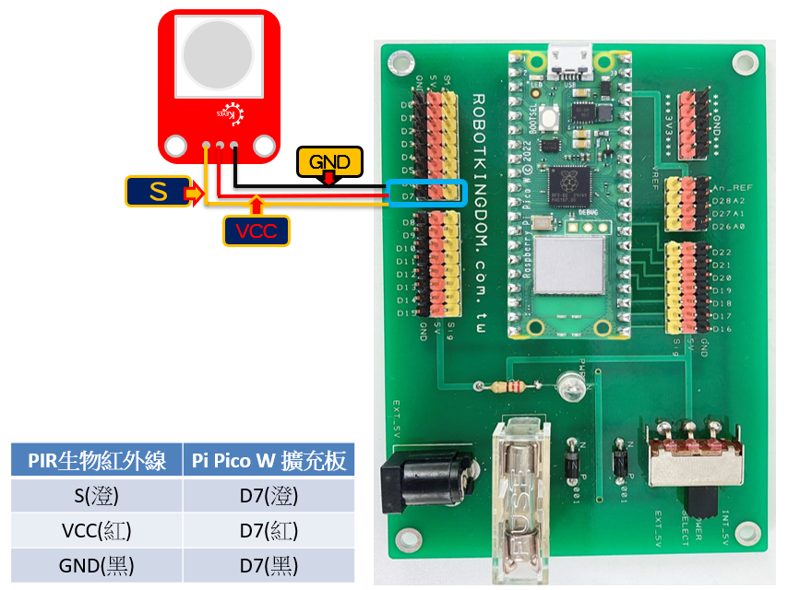

生物紅外線 PIR 模組

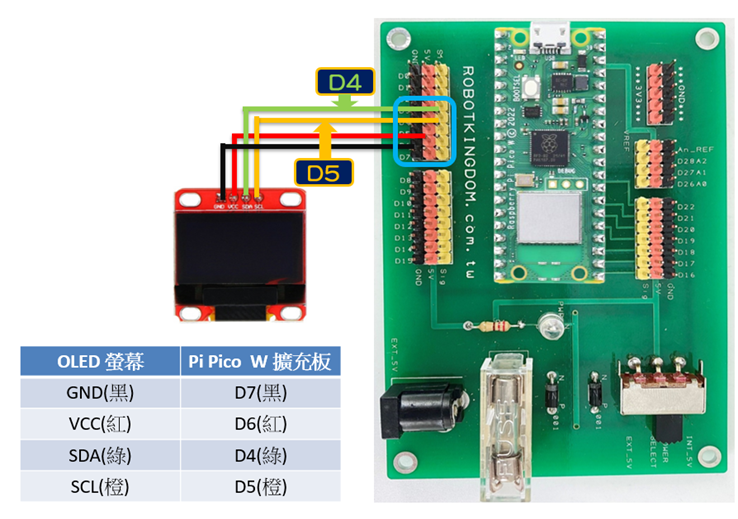

0.96吋OLED 模組

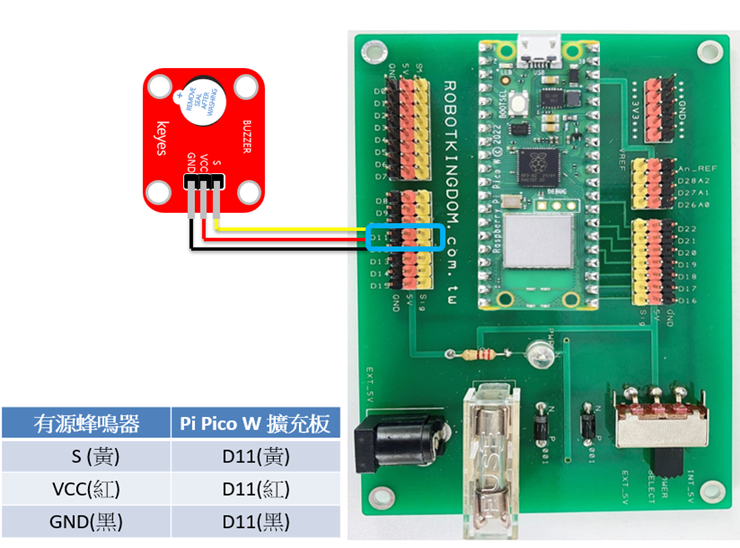

有源蜂鳴器模組



PIR生物紅外線感測器介紹

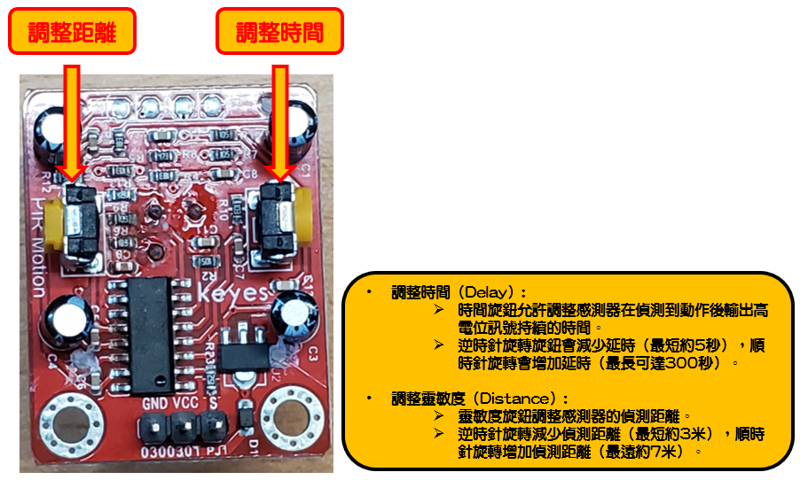

第一次拿到PIR生物紅外線感測器元件時，需要使用一字或十字起子工具對於其兩側的精密電阻進行校準，這兩側的精密電阻分別是調響應時間和距離(靈敏度)，如下圖所示。

專案流程圖

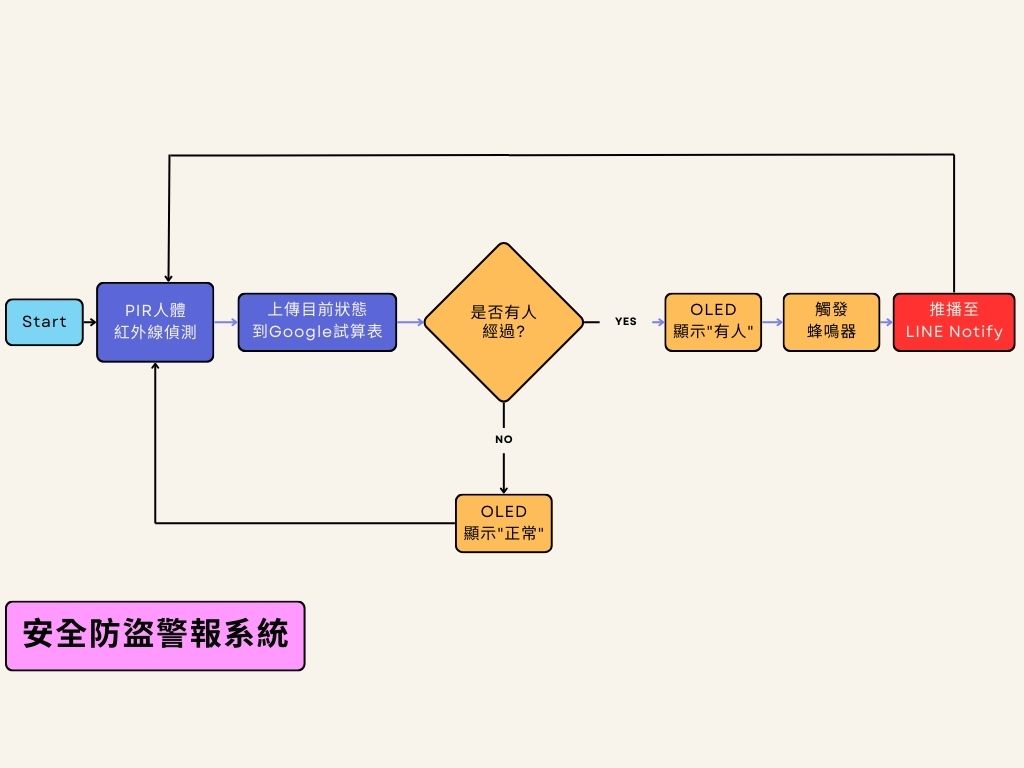

在程式一開始，PIR人體紅外線會去偵測是否有人經過，若無人則OLED會顯示正常；若有人經過，蜂鳴器會響，同時會推播到LINE訊息中。但不管是否有人經過，也會同時上傳到Google Sheet 試算表中。 流程圖如以下所示。

軟體及程式下載

讀者請預先將程式撰寫軟體 BlocklyDuino F2 下載下來，程式撰寫軟體下載與其說明 https://cavedu.gitbook.io/cavedu/rk005/cheng-shi-zhuan-xie-ruan-ti-xia-zai   安全防盜警報系統程式下載(請按我)

雲端設置

這次專案使用的是 Google Sheet 雲端試算表和 Line Notify 推播兩種平台，如同前段文章所述，Google Sheet 雲端試算表會把所有的狀態記錄起來，唯獨有人經過時，會有Line Notify 推播訊息。 以下為這兩種平台的設定教學。

Google試算表設置

請看「 使用 Raspberry Pi Pico W 建立雲端室內環境監測系統-Google雲端存取與LINE通知警報 」Google試算表設置的段落。 與「 使用 Raspberry Pi Pico W 建立雲端室內環境監測系統-Google雲端存取與LINE通知警報 」的文章唯一不同的是，本專案只有很簡單紀錄有人經過/目前無人的狀態而已，並沒有記錄感測器之數值。

LINE Notify 設置

請看「 使用 Raspberry Pi Pico W 建立雲端室內環境監測系統-Google雲端存取與LINE通知警報 」LINE設置 的段落。



---

專題展示

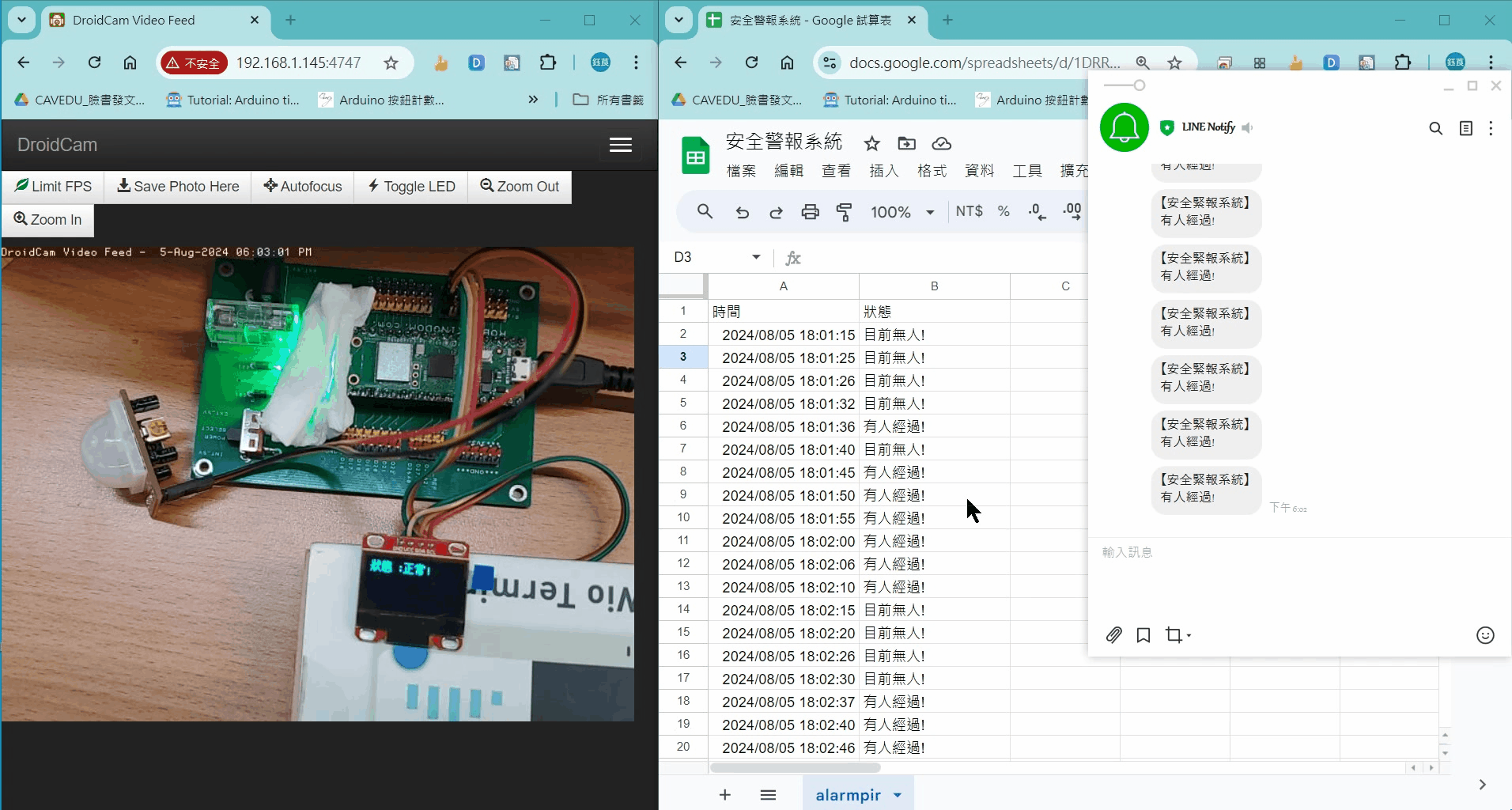

可以看見PIR人體紅外線模組感應到人體後，會有警訊立即推播至 LINE Notify 中，而所有的紀錄都會被上傳至 Google Sheets 後台。
