Neural Compute SDK Toolkit: mvNCCheck

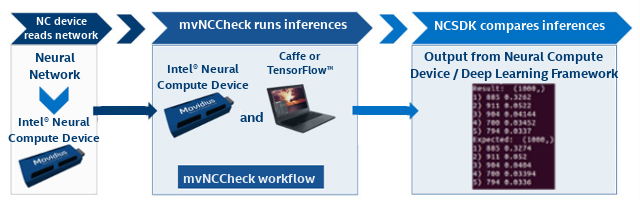

Intel® Movidius™ 神經運算軟體開發套件（Neural Compute Software Development Kit，NCSDK）包含三套工具，用於幫助使用者順利上手，操作Intel® Movidius™ 神經運算棒（Intel® Movidius™ NCS）。這些工具包含：mvNCCheck，mvNCCompile及mvNCProfile。本文將幫助您更認識mvNCCheck工具程式的運作方式，以及如何將它整合至Neural Compute SDK的整體工作流程中。 [caption id="attachment_24732" align="aligncenter" width="640"] 圖1[/caption]

使用mvNCCheck的網路會有怎樣的效果呢？

您將學到：

• 如何使用mvNCCheck tool
• 如何解釋mvNCCheck的輸出結果



您會需要：

• Intel Movidius Neural Compute Stick 神經運算棒 – 購買請按我
• 執行Ubuntu 16.04的 x86_64 筆記型電腦

  如果尚未做過的話，請在您的開發電腦上安裝NCSDK。安裝步驟請參考Intel Movidius NCS Quick Start Guide 或 CAVEDU的Intel Movidius相關文章。

檢查網路

Step 1：開啟terminal，切換至ncsdk/examples/caffe/GoogLeNet目錄下 Step 2：使用mvNCCheck 來使Intel Movidius NCS上的網路生效。 [pastacode lang="bash" manual="mvNCCheck%20deploy.prototxt%20-w%20bvlc_googlenet.caffemodel" message="" highlight="" provider="manual"/]   Step 3：完成了！您應該會看到類似下面的畫面訊息： [pastacode lang="bash" manual="USB%3A%20Myriad%20Connection%20Closing.%0AUSB%3A%20Myriad%20Connection%20Closed.%0AResult%3A%20%20(1000%2C)%0A1)%20885%200.3015%0A2)%20911%200.05157%0A3)%20904%200.04227%0A4)%20700%200.03424%0A5)%20794%200.03265%0AExpected%3A%20%20(1000%2C)%0A1)%20885%200.3015%0A2)%20911%200.0518%0A3)%20904%200.0417%0A4)%20700%200.03415%0A5)%20794%200.0325%0A------------------------------------------------------------%0A%20Obtained%20values%20%0A------------------------------------------------------------%0A%20Obtained%20Min%20Pixel%20Accuracy%3A%200.1923076924867928%25%20(max%20allowed%3D2%25)%2C%20Pass%0A%20Obtained%20Average%20Pixel%20Accuracy%3A%200.004342026295489632%25%20(max%20allowed%3D1%25)%2C%20Pass%0A%20Obtained%20Percentage%20of%20wrong%20values%3A%200.0%25%20(max%20allowed%3D0%25)%2C%20Pass%0A%20Obtained%20Pixel-wise%20L2%20error%3A%200.010001560141939479%25%20(max%20allowed%3D1%25)%2C%20Pass%0A%20Obtained%20Global%20Sum%20Difference%3A%200.013091802597045898%0A------------------------------------------------------------" message="" highlight="" provider="manual"/]

mvNCCheck的功能為何，為何要用到它？

作為NCSDK的一部分，mvNCCheck提供以下三項主要功能：

• 確保資料從fp32轉為fp16時的正確性
• 快速確認指定網路是否相容於Intel NCS
• 對網路各層進行快速除錯



確保結果的準確性

為確保結果的正確性，mvNCCheck會比較Intel Movidius NCS 與網路原生框架（Caffe/TensorFlow™）兩者間的推論結果。由於Intel Movidius NCS與NCSDK採用16-bit 浮點數資料，因此必須將收進來的32-bit浮點數資料轉為16-bit。fp32/fp16的轉換過程可能在推論結果中產生minor rounding的問題，這時候mvNCCheck工具程式就很好用了，它可檢查您所使用的網路是否產生正確的結果。   首先，mvNCCheck工具程式會讀取網路，並將模型轉換為Intel Movidius NCS可用的格式。接著它會在Intel Movidius NCS上使用網路來推論，也會用網路原生框架（Caffe/TensorFlow）來執行推論。   最後，mvNCCheck 會產生一份簡易的報表，比較Intel Movidius NCS與網路原生框架兩者的推論結果。這些結果可用於確認某個神經網路在fp32/fp16轉換後，是否還能產生一定正確性以上的結果。比較結果接下來會詳細討論。

判斷網路與Intel Movidius NCS的相容性

mvNCCheck也可用於檢查某個網路是否相容於Intel Movidius NCS。有蠻多原因都會造神經網路與Intel Movidius NCS不相容，其中包括（但不限於）記憶體限制、不支援的層或不支援的神經網路架構。若想了解更多原因，請參考 Intel Movidius NCS documentation website 上關於TensorFlow與Caffe框架的說明。另外，最新的 NCSDK Release Notes也會說明關於SDK的勘誤與最新功能⋯⋯等等。

使用mvNCCheck對網路進行偵錯

若您的網路執行不如預期，可運用mvNCCheck來對網路偵錯，只要執行 mvNCCheck 時加上 -in 與 -on 選項即可。

• -in 選項可讓您將某個節點指定為輸入節點
• -on 選項可讓您將某個節點指定為輸出節點

使用mvNCCheck並搭配 -in 與 -on 參數，透過逐層分析或二元搜尋分析，比較Intel NCS 與Caffe/TensorFlow的結果，這樣便有機會找出發生錯誤/差異的層。

偵錯範例：

假設您的網路架構如下：

• Input - Data
• conv1 - Convolution Layer（卷積層）
• pooling1 - Pooling Layer（池化層）
• conv2 - Convolution Layer（卷積層）
• pooling2 - Pooling Layer（池化層）
• Softmax - Softmax

假設您執行mvNCCheck所取得的結果為nan（並非數字）。請用以下指令搭配 -on  選項來檢查第一卷積層（Convolution layer） “conv1” 的輸出結果： [pastacode lang="bash" manual="mvNCCheck%20user_network%20-w%20user_weights%20-in%20input%20-on%20conv1%20" message="" highlight="" provider="manual"/]   若是較大的網路時，使用二元搜尋法將有助於降低找到發生問題的那一層所需的時間。

理解mvNCCheck的輸出結果

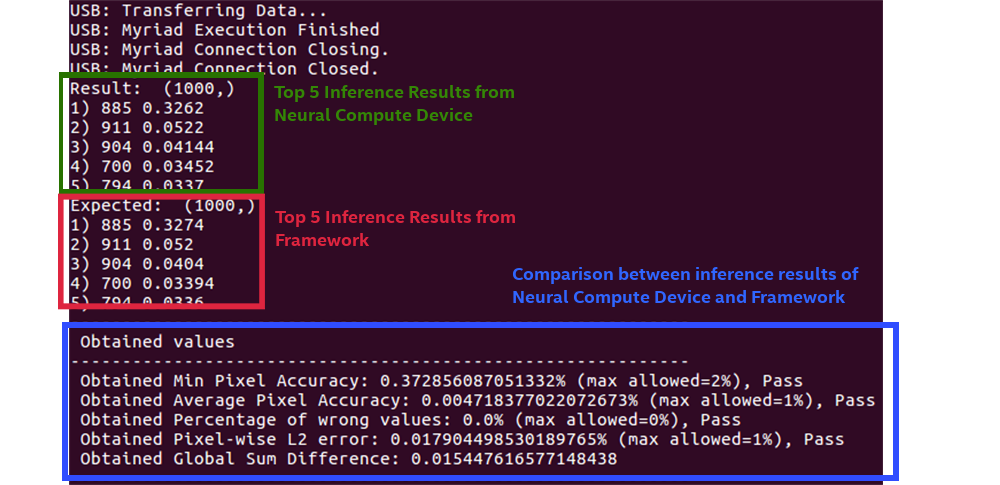

[caption id="attachment_24733" align="aligncenter" width="1000"] 圖2[/caption]   來看看上述 mvNCCheck 輸出所代表的意義：

• 綠色方框為Intel NCS的前五項推論結果
• 紅色方框為原生框架（可能是Caffe或TensorFlow）的前五項推論結果
• 藍色方框是兩者推論結果的各項比較結果

若想要深入理解這些結果，我們得先了解Intel Movidius NCS與Caffe/TensorFlow的輸出都是儲存在一個tensor中（tensor 要簡單定義的話，就是一個值的陣列）。五項測試都是兩個tensor間的數學性比較。

名詞解釋：

• ACTUAL – 神經運算棒的tensor輸出
• EXPECTED– 框架（Caffe或TensorFlow）的 tensor 輸出
• Abs – 計算絕對值
• Max – 計算一個（或多個）tensor的最大值
• Sqrt – 計算某數值的平方根
• Sum – 計算某數值的加總



最小像素正確度（Min Pixel Accuracy）：

本數值代表兩個輸出tensor值之間的最大誤差。 [caption id="attachment_24734" align="aligncenter" width="307"] 圖3[/caption]

平均像素正確度（Average Pixel Accuracy）：

兩個 tensor 數值的均差。 [caption id="attachment_24735" align="aligncenter" width="303"] 圖4[/caption]

錯誤值百分比：

本數值代表Intel Movidius NCS的tensor值，與框架tensor間的誤差是否超過 2%。 [caption id="attachment_24736" align="aligncenter" width="427"] 圖5[/caption]   為什麼是2%？這個閾值設定扣掉了來自fp32/fp16轉換後的精度降低的影響程度。

Pixel-wise L2 error：

本數值代表整個輸出tensor的約略相對誤差。 [caption id="attachment_24737" align="aligncenter" width="426"] 圖6[/caption]

將差異加總起來：

將Intel Movidius NCS tensor與框架tensor之間的所有差異加總起來。 [caption id="attachment_24738" align="aligncenter" width="296"] 圖7[/caption]

沒有輸入的話，mvNCCheck如何進行推論？

在神經網路中進行向前傳遞時，常見的作法是以一個tensor或一個數值陣列作為輸入。如果未指令輸入的話，mvNCCheck使用範圍在 -1 至 1之間的隨機浮點數作為輸入tensor。只要在圖像路徑後加上 “-i” 參數，也可將讓 mvNCCheck 接受圖像輸入。

可能發生的錯誤與解決方法

若執行 mvNCCheck 但網路發生錯誤時，可能原因如下：

輸入值縮放

某些神經網路要求輸入值得先被縮放（scale）調整過。若輸入未經縮放的話，可能造成Intel Movidius NCS與網路原生框架的推論結論不一致的狀況。   使用 mvNCCheck 時，可用–S選項來指定用於縮放輸入值的除數。圖像通常以每個顏色通道數值範圍介於 0 到 255 間的方式儲存。若有個神經網路需要輸入值介於 0.0 到 1.0 之間，請用–S 255選項將所有輸入數值除以255，就可以把它們縮放到 0.0 到 1.0 之間了。     –M 選項可用於對輸入值減去均值。例如，若某個神經網路需要輸入值介於 -1 到 1 之間的話，請同時用–S 128與–M 128選項將做到此事。

未支援的層

Intel Movidius NCS 並未支援前所有的神經網路架構與層。若執行 mvNCCheck 後看見“Stage Details Not Supported”的錯誤訊息，就代表您所選用的網路需額外處理步驟，或是Neural Compute SDK尚未支援這些層。想知道目前支援哪些層，請參考 Neural Compute Caffe Support 與 Neural Compute TensorFlow Support 等說明網頁。

其他Bug

其他造成不正確結果的可能原因就是bug啦！請來這邊回報吧：Intel Movidius Neural Compute Developer Forum.

更多關於mvNCCheck

關於 mvNCCheck 所以有可用的參數，請參考 mvNCCheck 文件頁面。

延伸閱讀

• Intel Movidius NCS 開發工作流程
• 本篇文章談到了如何設定神經網路，包含了均值減法與 scaling 等主題。
