是否有心想嘗試IoT領域，卻又十分擔心費用龐大？ 不必擔心，QNAP近期推出的QBoat Sunny是一款極輕量化IoT微型伺服器， 能幫您省下在網路頻寬及雲端運算上相當可觀的費用！ 以下這篇開箱文，將帶您深入了解QBoat Sunny在硬體、軟體上的特點， 以及為何非QBoat Sunny不可的五大理由。

作者/攝影	撰寫：宗諭 攝影：怡婷
文章分類	開箱文
時間
成本
難度

  QNAP的QBoat Sunny自上市以來，就廣受各方關注，因為這款單板IoT微型伺服器，板身大小僅12公分；同時，QBoat Sunny提供輕量級虛擬化軟體容器Container Station及QIoT Suite Lite 物聯網開發套件服務，協助使用者輕易管理所有的 IoT 應用、裝置和資料，將QBoat Sunny 的高效能引進各種物聯網應用情境。



QBoat Sunny六大特點：

• QBoat Sunny支援2260及2280規格的2 M key SATA SSD，讓您彈性選擇儲存裝置容量，並讓部署QBoat Sunny更簡單。在一般的開發板上，例如Raspberry Pi或Arduino，很少見到這樣的方式進行存儲，這是屬於NAS等級的存儲管理。

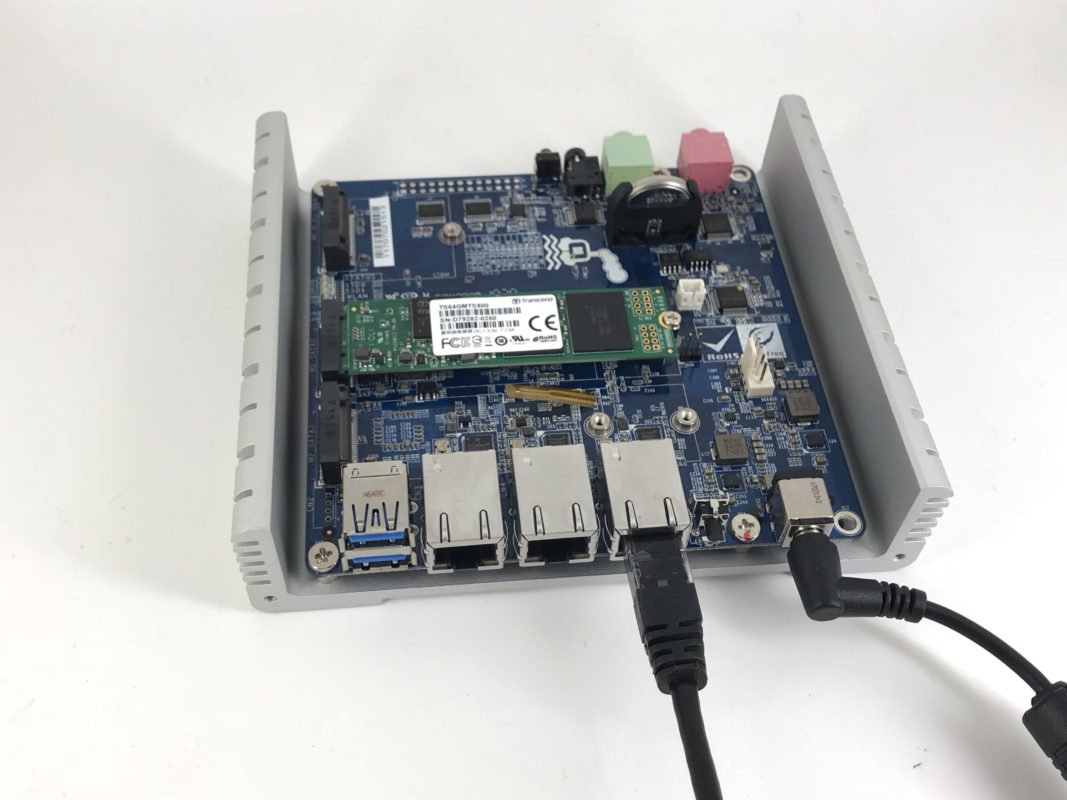

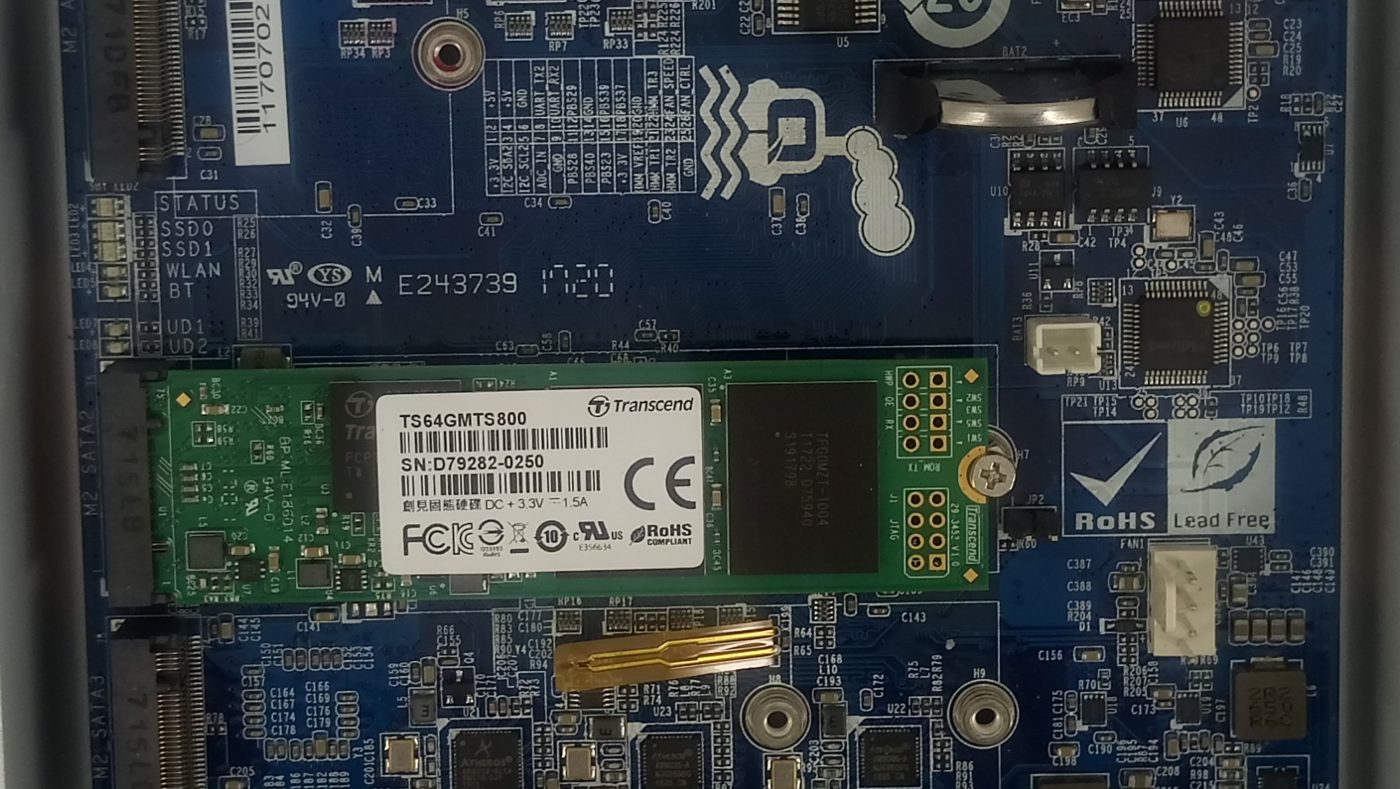

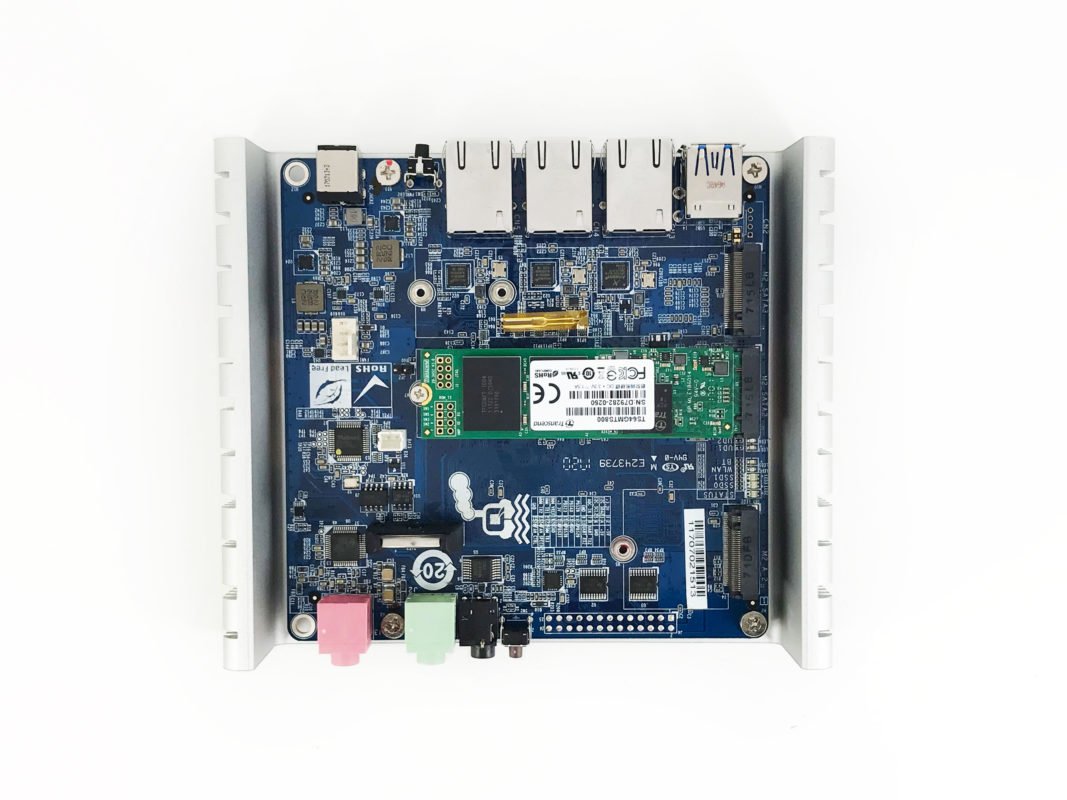

[caption id="attachment_24704" align="aligncenter" width="1020"] 圖 1[/caption]   [caption id="attachment_24705" align="aligncenter" width="1020"] 圖2 支援2260及2280規格的 M.2 M key SATA SSD[/caption]

• QBoat Sunny具備USB 3.1 Gen 1連接埠及M.2 A key插槽，可使用各種 USB Dongle或2230規格的M.2擴充卡，讓使用者新增多種無線連接能力，串接更多物聯網裝置。

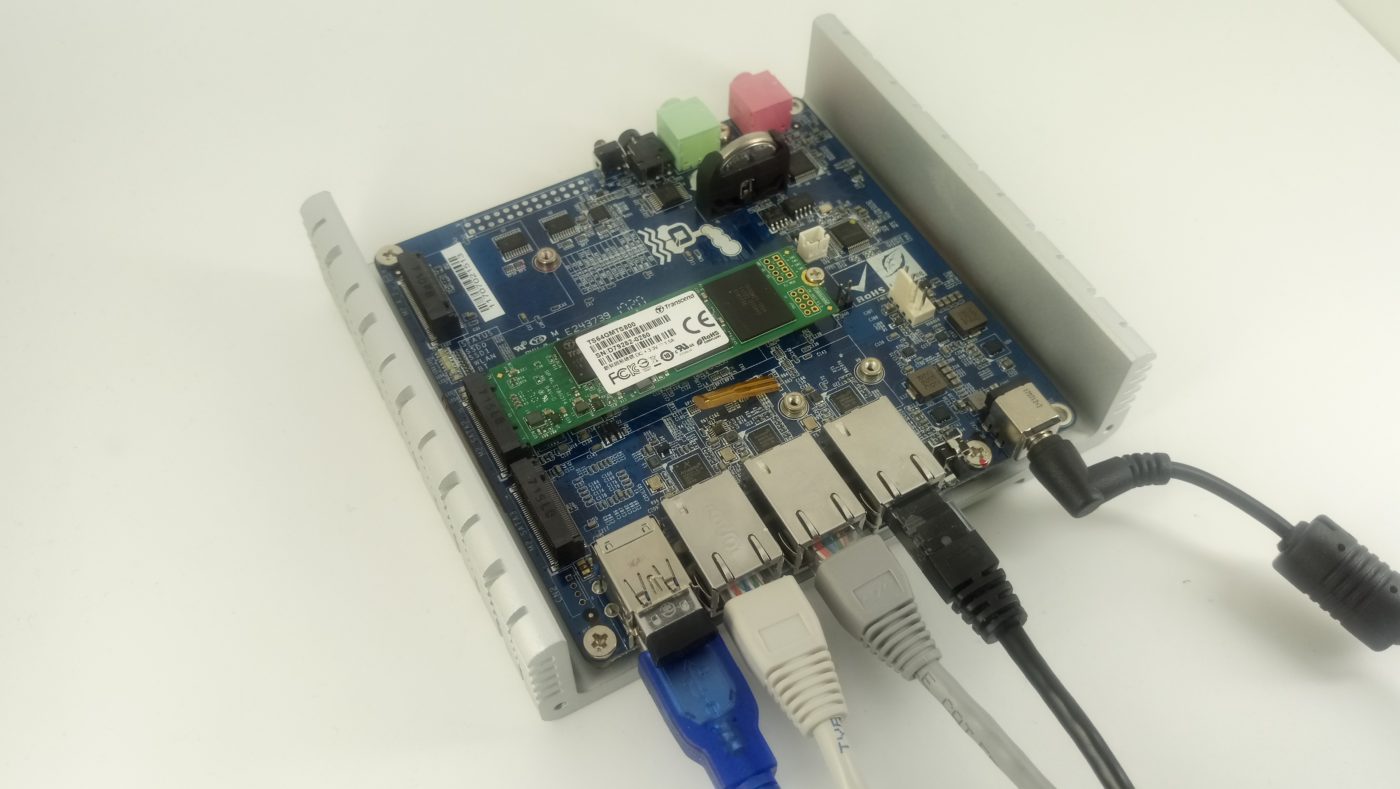

[caption id="attachment_24706" align="aligncenter" width="1020"] 圖3 QBoat Sunny具備USB 3.1 Gen 1連接埠及M.2 A key插槽[/caption]   [caption id="attachment_24707" align="aligncenter" width="1020"] 圖4 QBoat Sunny有著相當強的連線能力，一般開發板無法比擬。[/caption]

• QBoat Sunny採用效能強勁的 AL-314 四核心處理器 （搭載 2GB 記憶體），具備多樣化軟硬體擴充功能，可以讓使用者自由搭配運用各種物聯網裝置及應用程式，適合用作霧運算或邊際運算伺服器。QNAP出品的部分NAS也是採用這顆CPU，其I/O能力算是相當好，足夠進行規則引擎的運算。

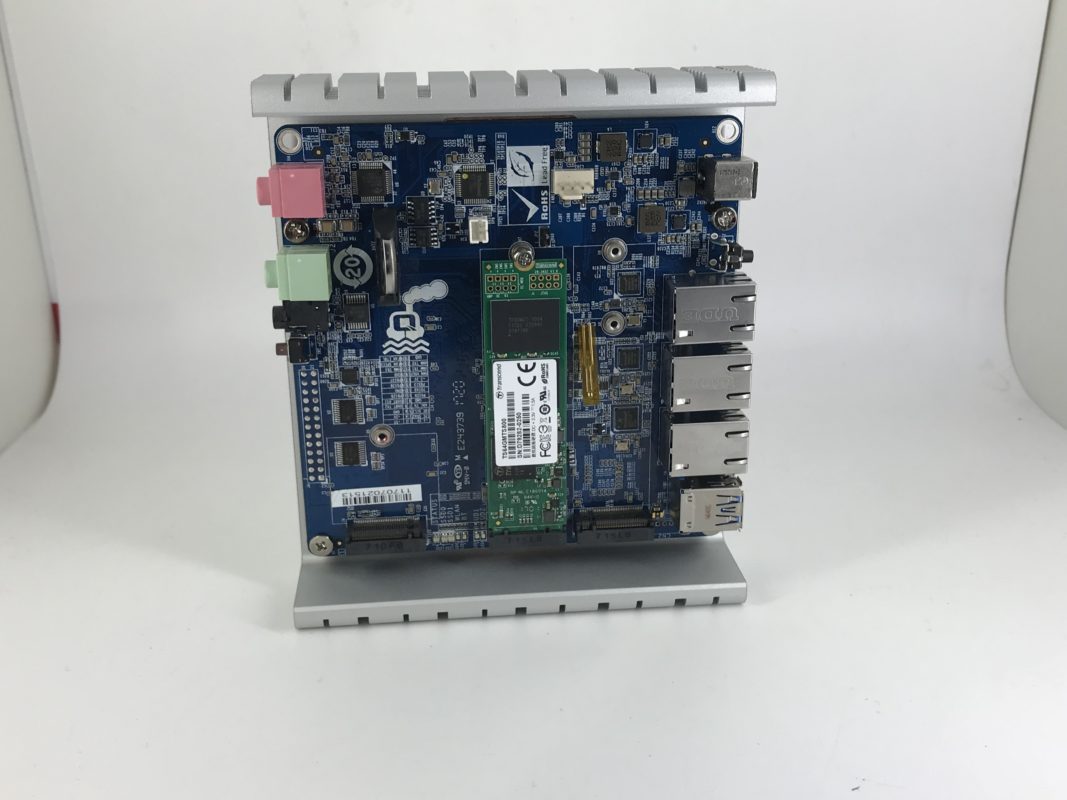

[caption id="attachment_24708" align="aligncenter" width="1020"] 圖5 QBoat Sunny採用效能強勁的 AL-314 四核心處理器（搭載 2GB 記憶體）[/caption]

• QTS Lite作業系統的App Center提供了多種開發者工具，讓使用者可以快速地打造順暢、高效IoT工作環境。

[caption id="attachment_24709" align="aligncenter" width="1020"] 圖6 App Center提供了多種開發者工具[/caption]

• Container Station 輕量級虛擬化平台能讓使用者以 Docker 輕鬆建構個人專屬的物聯網應用，只需最少時間，就可讓使用者的物聯網系統上線匯流，並集中管理及運用資訊。

[caption id="attachment_24710" align="aligncenter" width="1020"] 圖7 Container Station 輕量級虛擬化平台[/caption]

• QIoT Suite Lite 是 QNAP 的物聯網開發套件，以熱門的開源套件 Node-RED 及 Freeboard 為基礎，並提供多樣化的實用模組讓使用者立即採用，加速開發與服務流程，讓使用者迅速建構理想的IoT情境。

[caption id="attachment_24711" align="aligncenter" width="1020"] 圖8 QNAP 的物聯網開發套件——QIoT Suite Lite[/caption]

外觀介紹

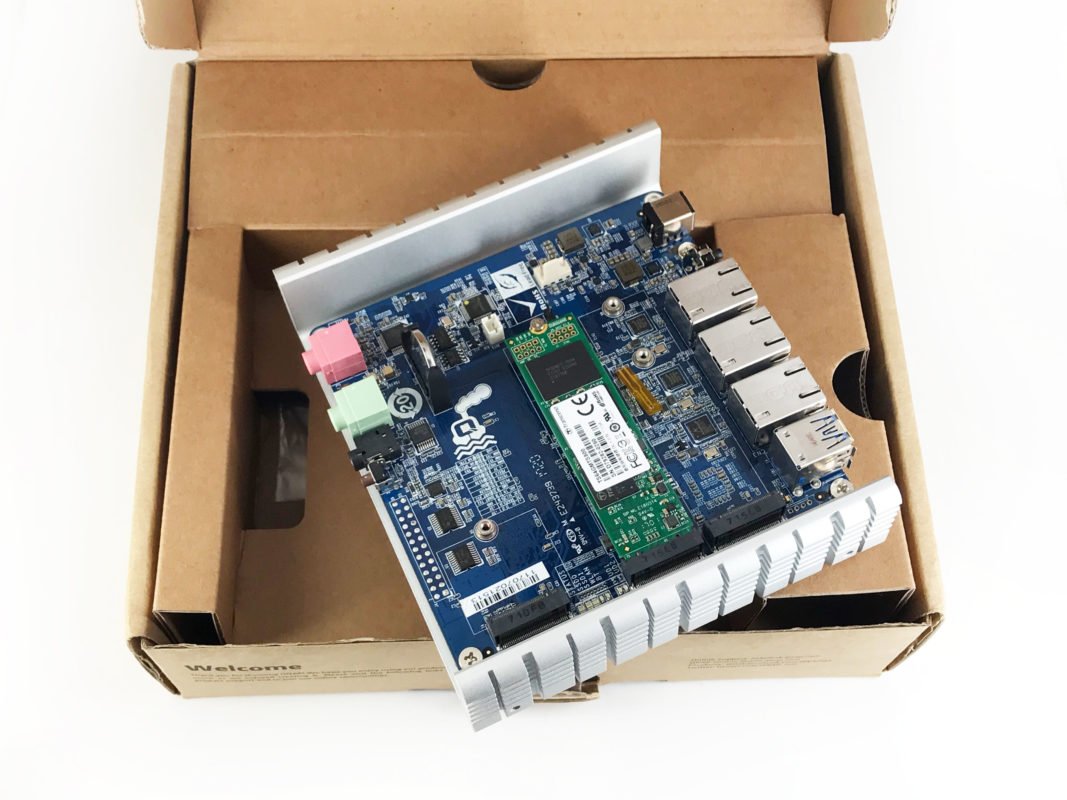

  打開QBoat Sunny的外箱，裡面很直接明瞭就是這塊單板的IoT微型伺服器。另外，還附有簡易的螺絲、工具及說明書，只要經過簡單組裝，就可以開始使用QBoat Sunny。

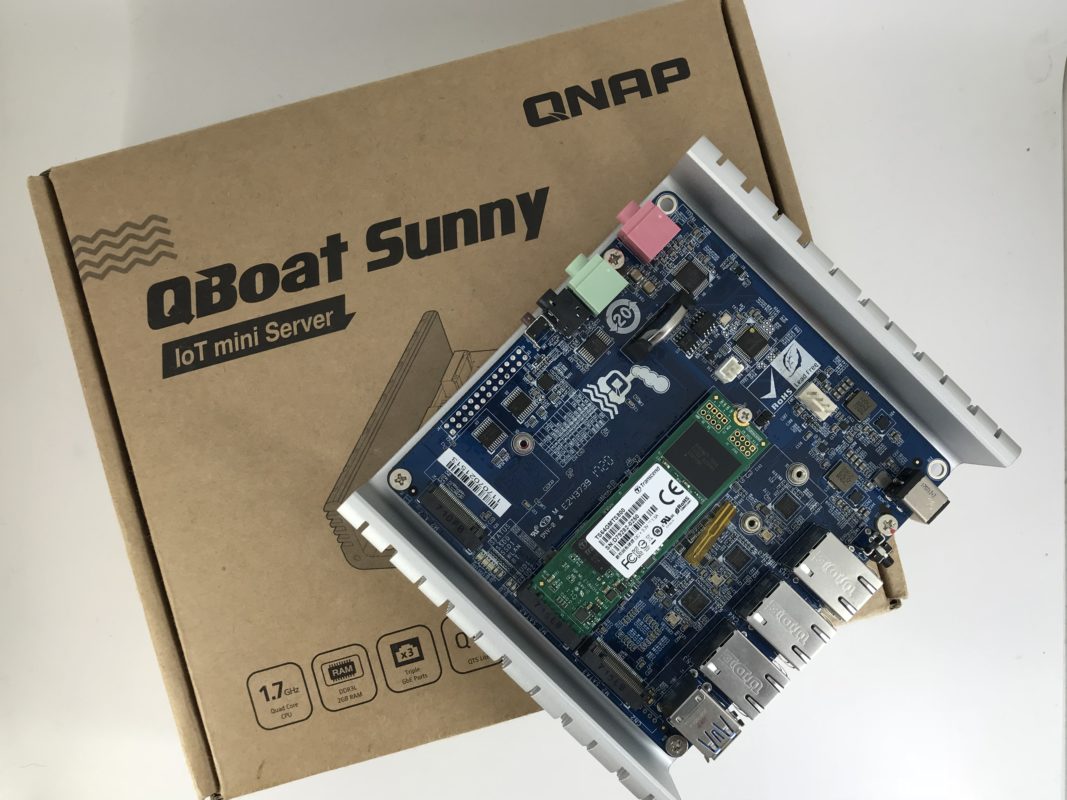

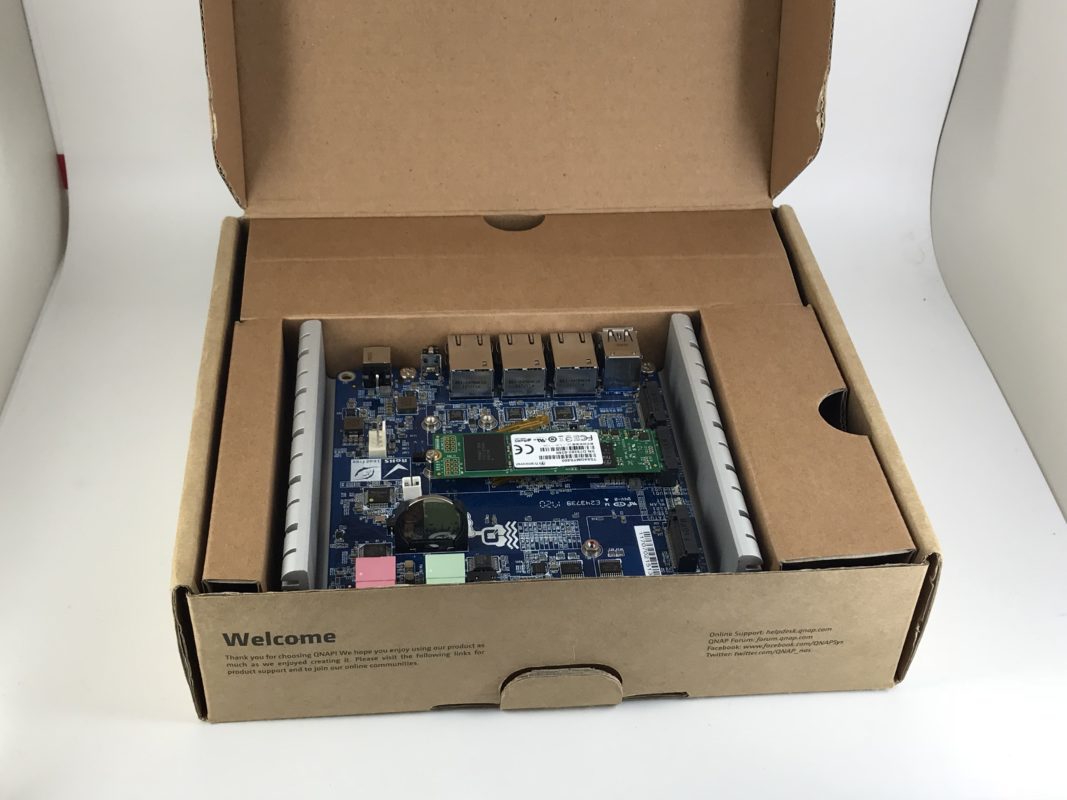

[caption id="attachment_24712" align="aligncenter" width="1020"] 圖9 QBoat Sunny外箱[/caption]   [caption id="attachment_24713" align="aligncenter" width="1020"] 圖10 QBoat Sunny[/caption]

  在板子的四角處，以四顆螺絲釘固定在一個銀色、鐵製的基座上，這個基座兩旁還向柵欄一樣豎立起來，主要目的是要保護QBoat Sunny，幫助散熱，並使它在運作上可以更加穩定。

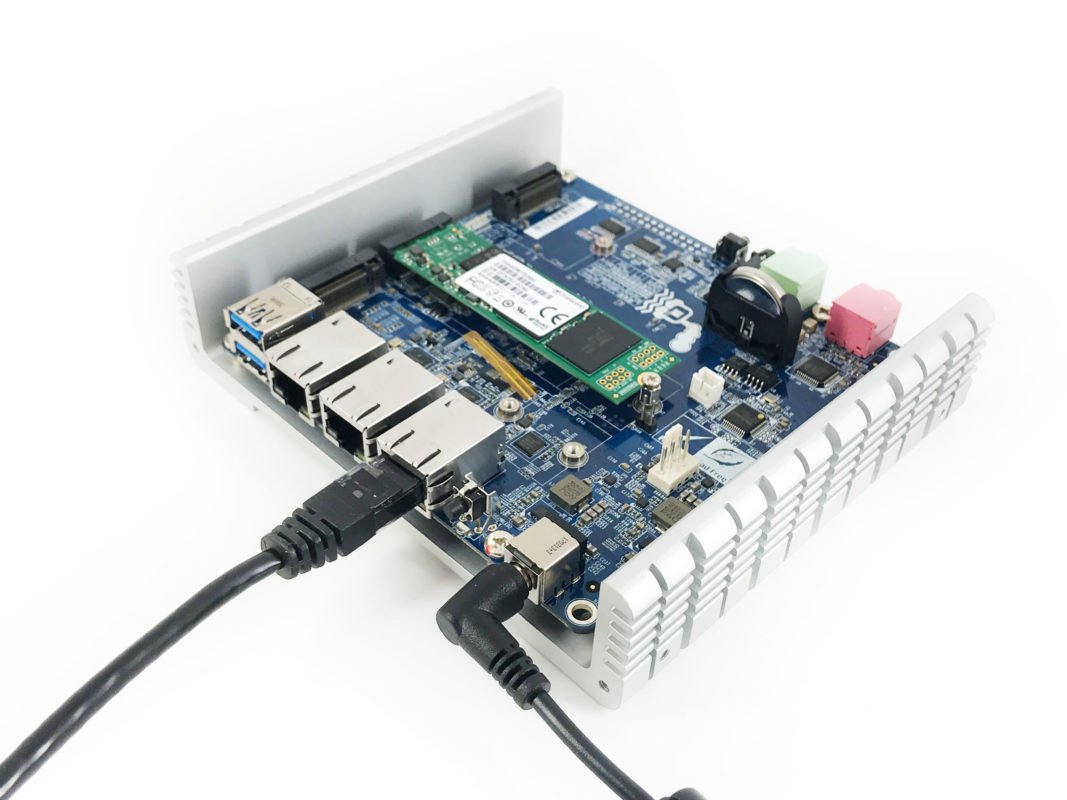

[caption id="attachment_24714" align="aligncenter" width="1020"] 圖11 QBoat Sunny的散熱基座[/caption]

  首先仔細觀察一下這塊開發板，可以看到它採用的Annapurna Labs AL-314處理器，搭載2GB的記憶體，且有兩條M.2 SATA SSD 2260/2280插槽。



  QBoat Sunny具備3個Gigabit網路RJ45連接埠。在RJ45旁邊，有兩個USB 3.1 Gen 1 Type A連接埠，還有1條M.2 2230插槽供無線模組擴充使用。而在板子的另外一邊，則有一個紅色與一個綠色的插口，負責Audio in 與 Audio out的功能。

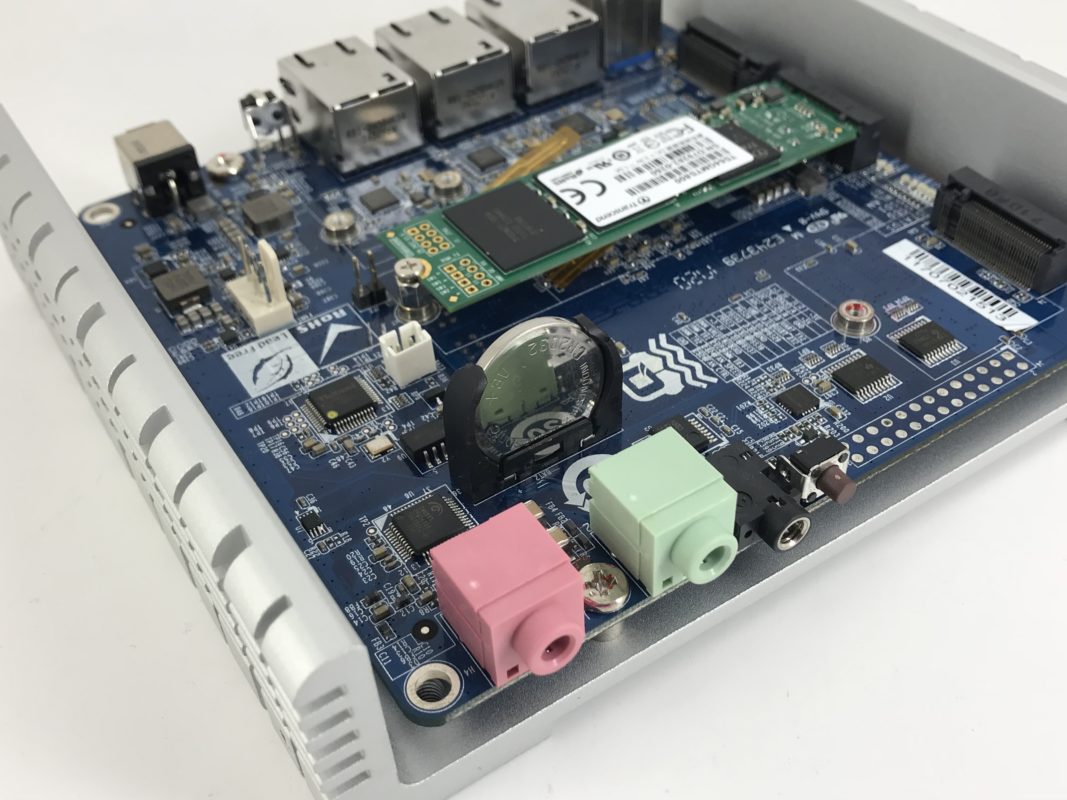

[caption id="attachment_24715" align="aligncenter" width="1020"] 圖12 QBoat Sunny的音效插口[/caption]

QBoat Sunny硬體規格：

• 處理器——Annapurna Labs AL-314 quad core

  ARM Cortex-15 processor up to 1.7 GHz

• 系統記憶體——2GB DDR3L

• 儲存空間——512MB NAND flash, 2x M.2 2260/2280 SATA slots for SSDs (Key M)

• 聯網設施——3x Gigabit Ethernet

• USB – 2x USB 3.1 Gen1 ports

• 音訊輸入/輸出插口——5mm audio out, 3.5mm audio in

• 擴充設備

• 1x M.2 Key A 2230 for Wi-Fi/藍芽

• 40-pin連接器，針對 I2C, UART, SPI, SDIO, GPIO

• 電源——12V/3A

• 尺寸——144 x 126 x 33.5公釐 (加上散熱器底座)

• 重量—— 490公克

• 適合運作環境——0 to 35˚C, 5 to 95%, 非冷凝, 濕球溫度: 27˚C

[caption id="attachment_24716" align="aligncenter" width="1020"] 圖13 QBoat Sunny硬體效能強悍[/caption]

為何QBoat Sunny廣受市場期待？

  主要是因為，QBoat Sunny可連結多樣化的IoT開發板、裝置及應用，同時，可以作為小型/私有IoT應用的伺服器，以及大型/公共IoT環境進行霧運算（Fog computing）的節點或閘道。總之，這款高效能的IoT微型伺服器可以幫使用者省下可觀的頻寬及雲端運算的費用，同時能夠在多種情境下使用。

[caption id="attachment_24717" align="aligncenter" width="1020"] 圖14 高效能的QBoat Sunny足以幫使用者省下可觀的預算[/caption]

QBoat Sunny應用程式開箱

  按照使用說明書的步驟，將QBoat Sunny接上電源、路由器，同時在您的電腦上下載Qfinder Pro這個程式（適用windows、Mac、Linux），就可以進行登入，然後遠端使用QBoat Sunny。



  讓我們一起來看看QBoat Sunny所提供的服務。開發板上預載了QNAP開發的作業系統QTS Lite，這套作業系統匯聚了QNAP多年來在軟體開發上的精華，特別為IoT打造的作業系統。在QTS Lite桌面上有9 個圖標，接下來幫大家簡單介紹：

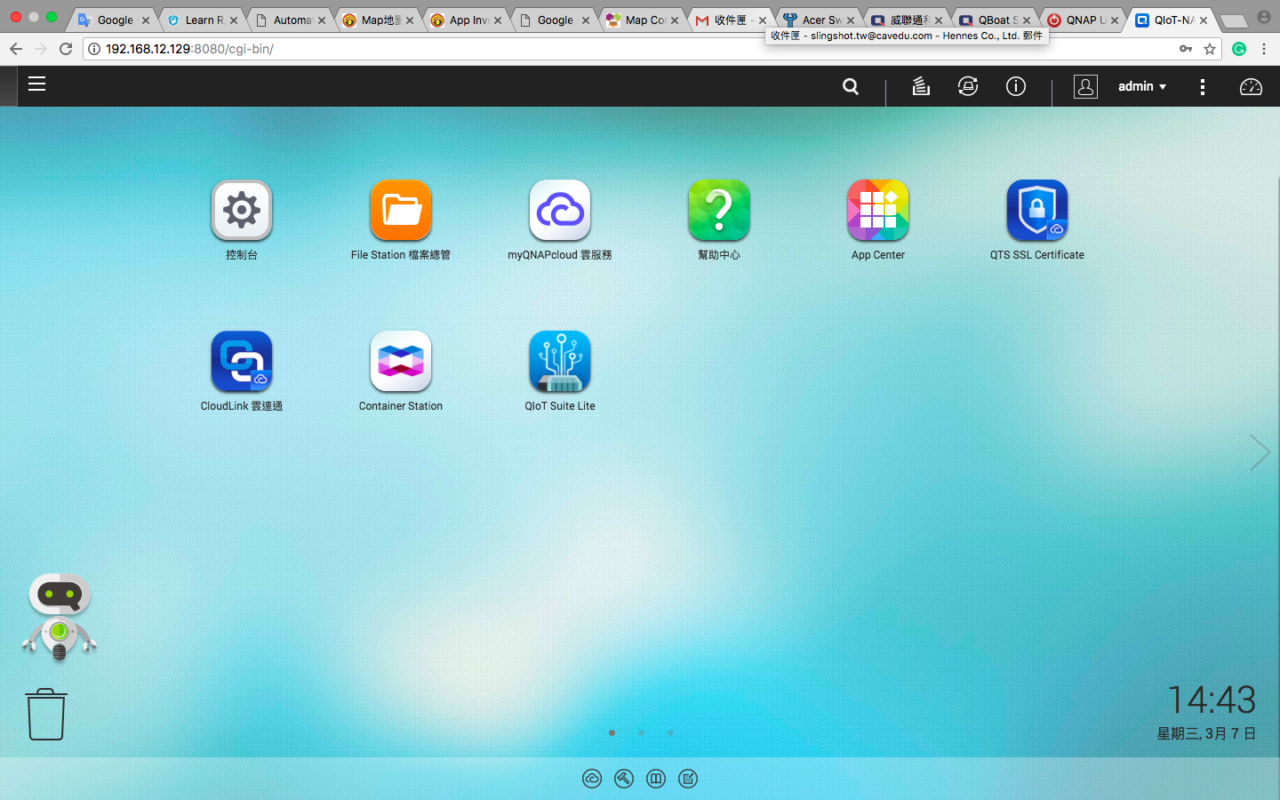

[caption id="attachment_24718" align="aligncenter" width="1020"] 圖15 QTS Lite桌面[/caption]

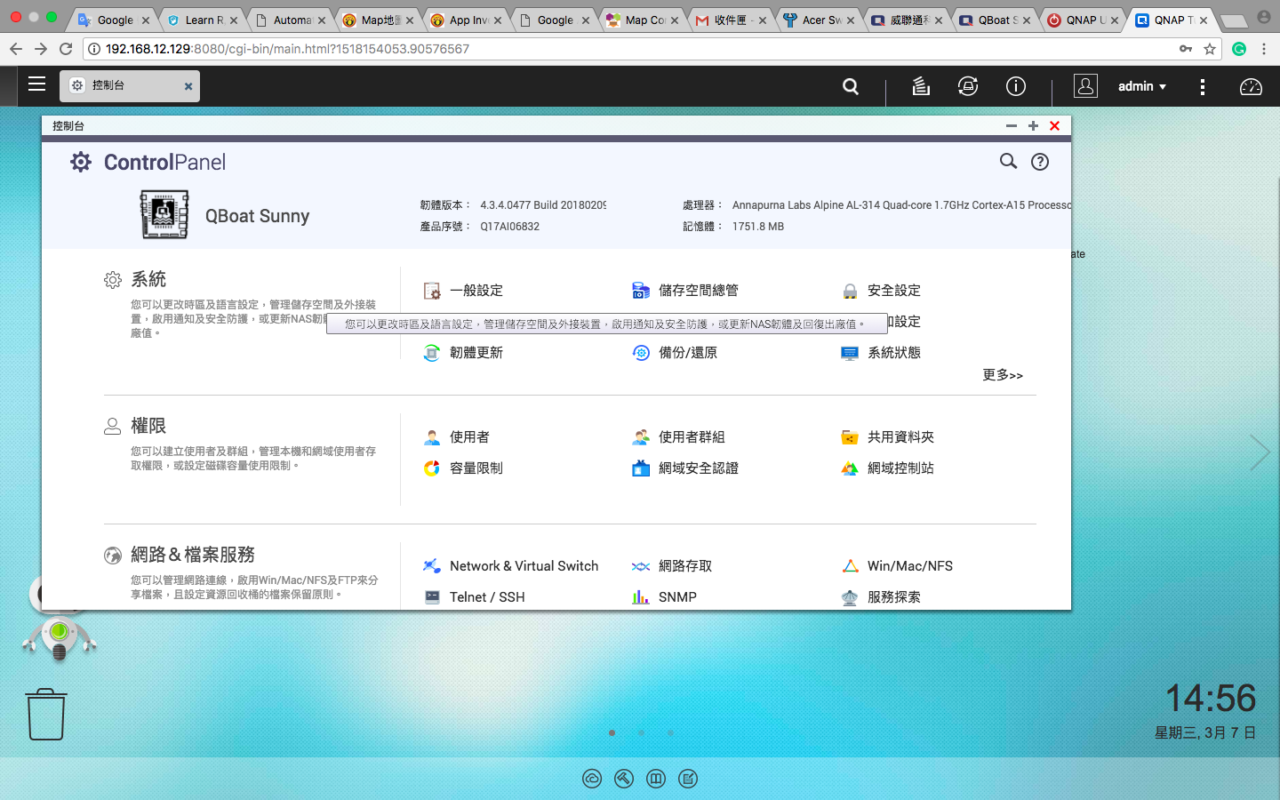

1.控制台：

  點入之後，主要可以看到系統的各種狀態，幫助您了解這台QBoat Sunny運作的情形。同時，可以在「權限」部分，設定不同使用者的登入與使用權限。

[caption id="attachment_24719" align="aligncenter" width="1020"] 圖16 控制台內的各種功能[/caption]

2.File Station檔案總管：

  進入後，可以看到主機內所有檔案存放的情形，還可以遠端掛載雲端硬碟。

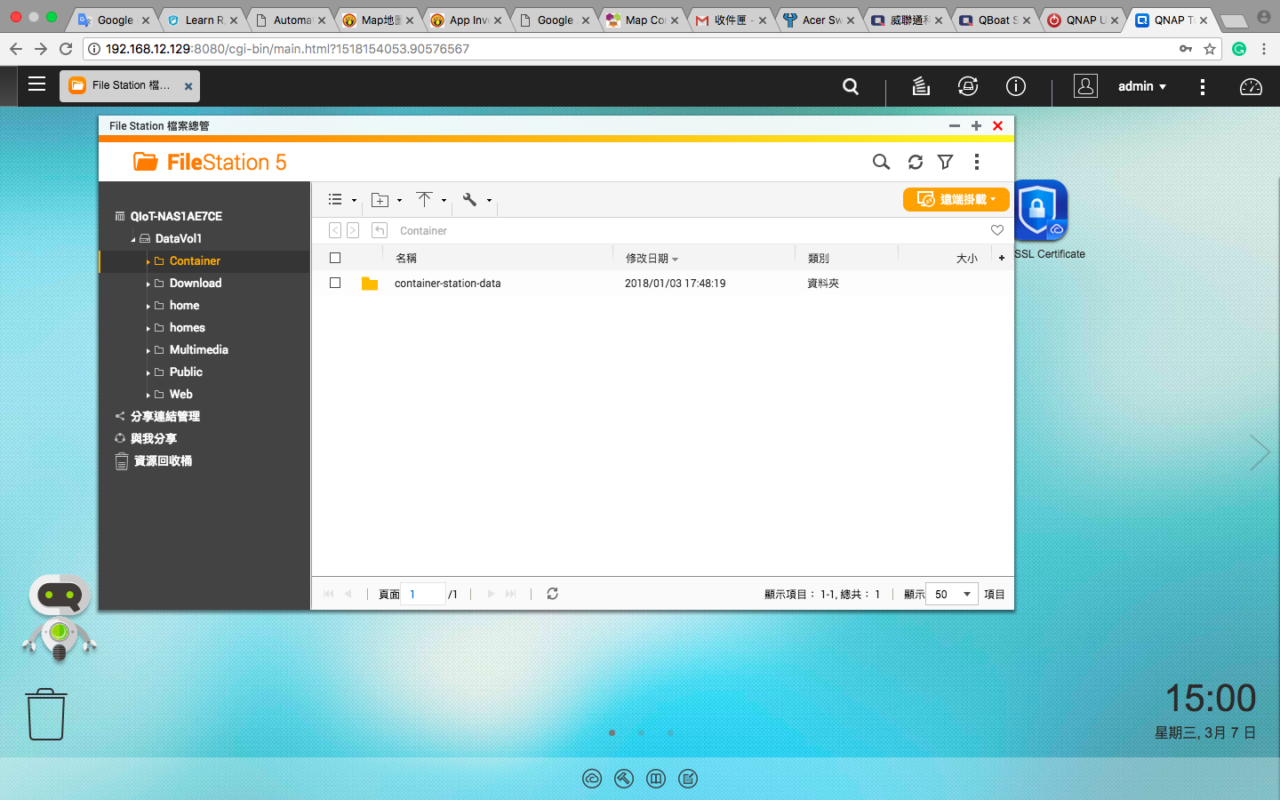

[caption id="attachment_24720" align="aligncenter" width="1020"] 圖17 透過檔案總管，管理所有檔案。[/caption]

3.myQNAPcloud雲服務：

  可透過這項服務，一步步將QBoat Sunny設定成為一個私有雲，並可以在此頁面上遠端管理多台裝置。若您沒有將IoT裝置連上一些大型的cloud service，便可透過此程式遠端管理。

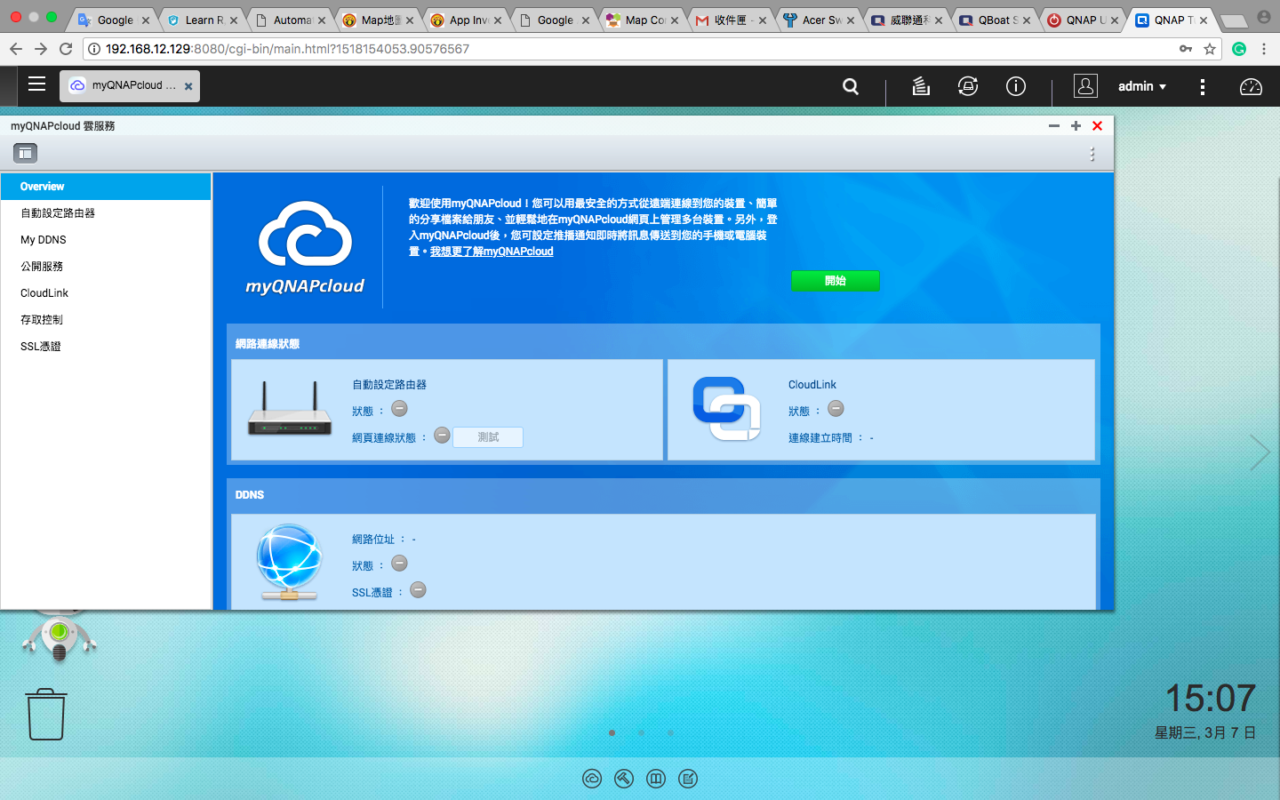

[caption id="attachment_24721" align="aligncenter" width="1020"] 圖18 可在此設定私有雲服務[/caption]

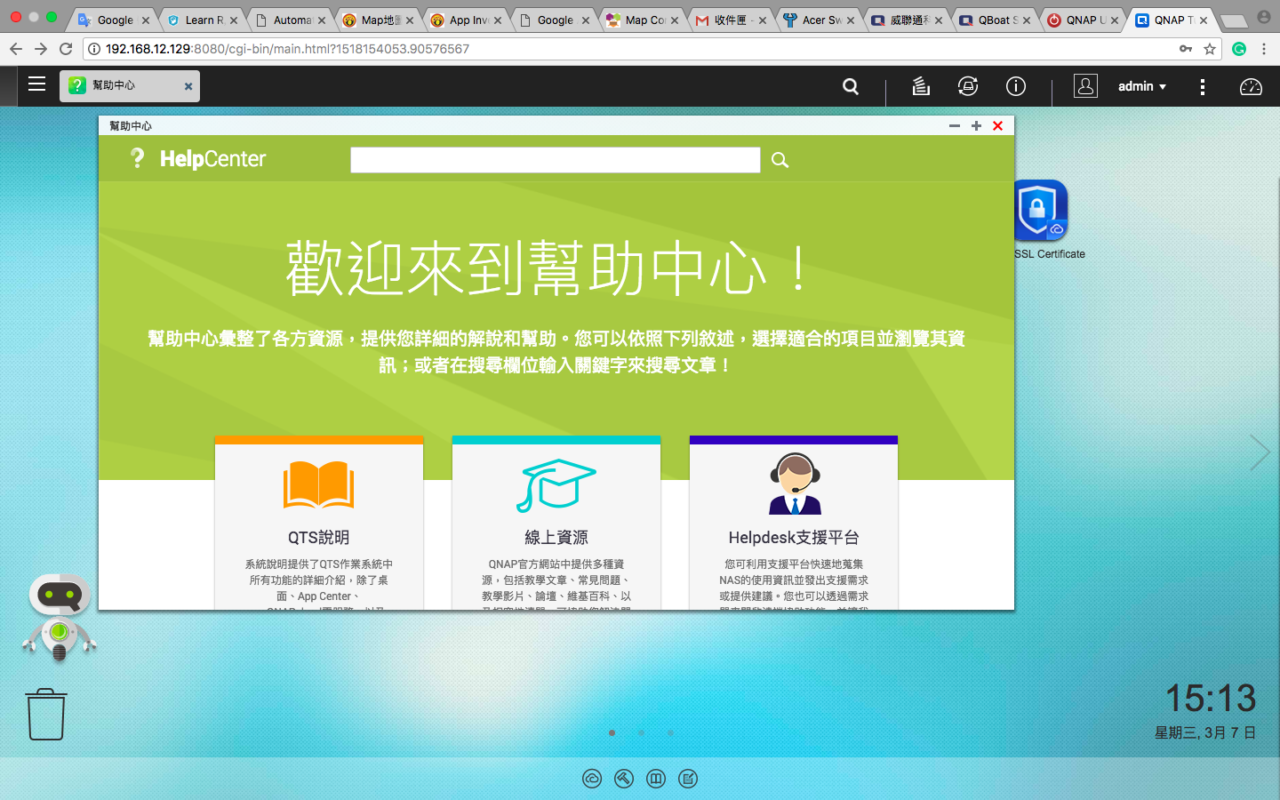

4.幫助中心：

  顧名思義，就是在使用QBoat Sunny碰到困難時，可以尋得幫助的地方。除了文字說明外，還可以在此搜尋到許多網路上的資源，更有支援平台，讓QNAP支援團隊透過「幫助中心」，解決使用者的問題。

[caption id="attachment_24722" align="aligncenter" width="1020"] 圖19 需要支援嗎？來幫助中心就對了！[/caption]

5.App Center：

  可在這裡下載一些額外功能的程式，或是幫已安裝程式下載更新檔。App Center內已經有一些開發平台程式，例如Node.js、Perl、Python，可以讓IoT Maker大展長才、玩得淋漓盡致！

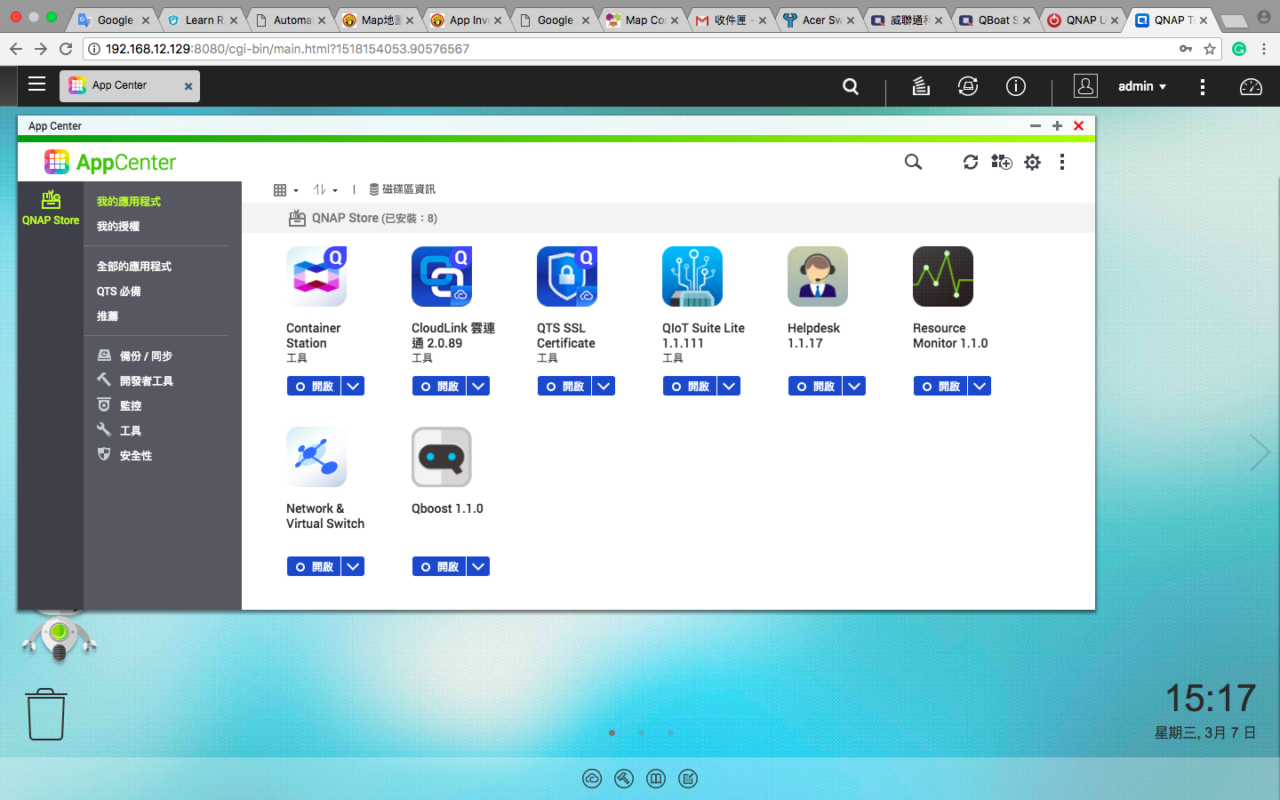

[caption id="attachment_24723" align="aligncenter" width="1020"] 圖20 這裡有一些可用程式提供下載[/caption]

6.QTS SSL Certificate、CloudLink雲聯通：

  這兩個應用程式主要都是與前面介紹過的「myQNAPcloud雲服務」一起配合，讓私有雲的建構更加完備、完善。



7.Container Station：

  是這款QBoat Sunny主打的功能之一，若您已有運作中IoT環境，可以透過這款虛擬容器軟體，很容易就可以將現有軟體套件轉移到QBoat Sunny。

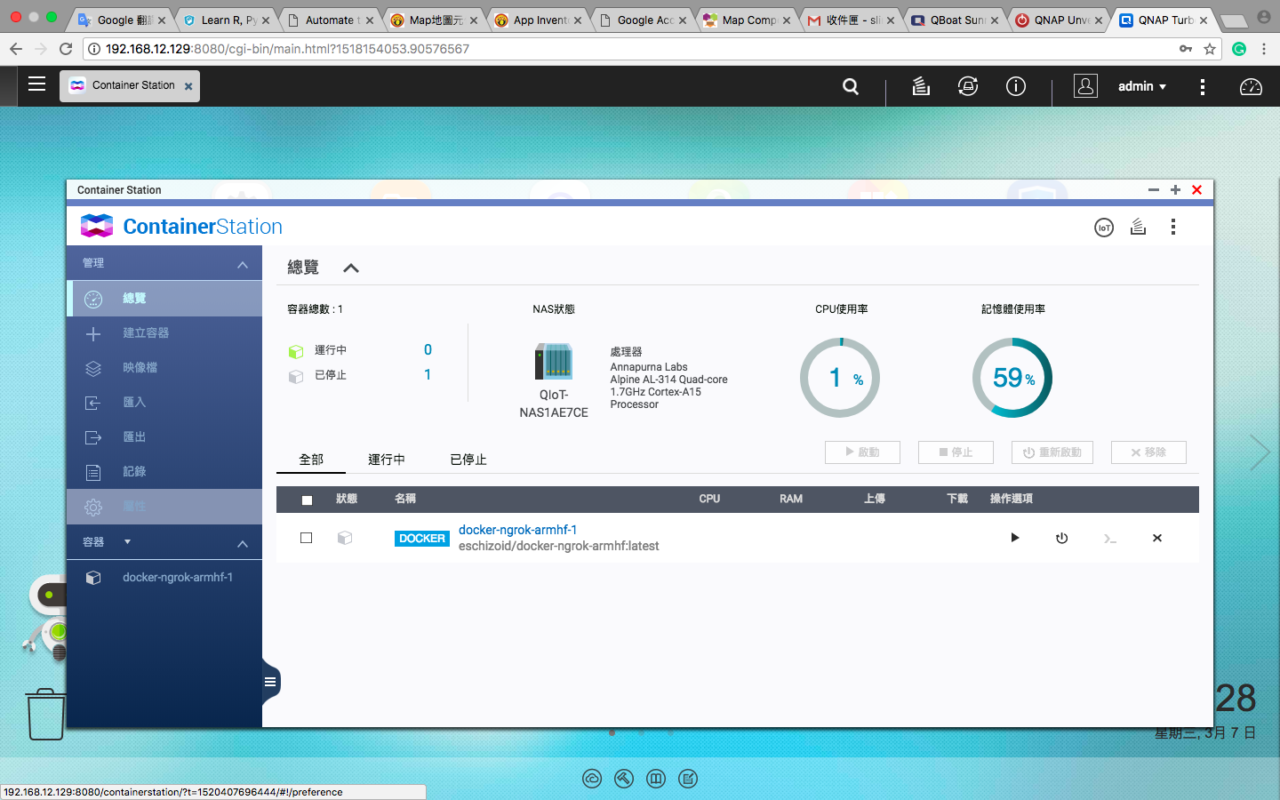

[caption id="attachment_24724" align="aligncenter" width="1020"] 圖21 方便易用的虛擬容器軟體[/caption]

8.QIoT Suite Lite：

  亦是QBoat Sunny主打的應用之一。使用前必須再輸入帳號/密碼登入，登入之後可以看出是一個整合介面，可以用來管理IoT應用、IoT裝置，以及裝置的種類，還有使用者。初步看起來是十分淺顯易上手，好操作、使用。同時還有「快速設定精靈（Quick Setup Wizard）」可以幫助使用者。

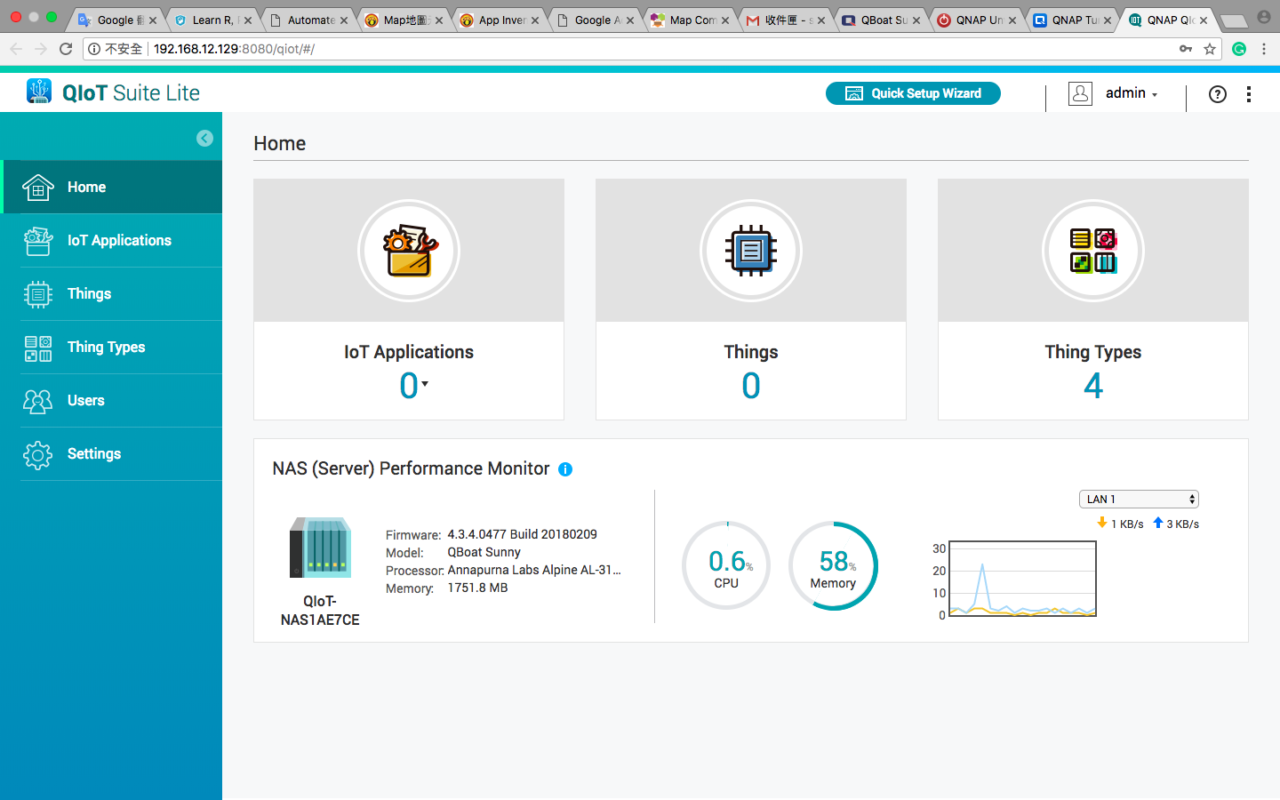

[caption id="attachment_24725" align="aligncenter" width="1020"] 圖22 QIoT Suite Lite的介面完整且容易操作[/caption]

結論：必敗QBoat Sunny的5大原因

1. 機身輕薄靈巧、效能強大。

2. 軟硬介面容易操作，好上手。

3. 應用程式功能完整，且可持續擴充。

4. 雲端應用程式方便使用，輕鬆建立私有雲。

5. IoT應用程式整合完整，容易建立物聯網裝置；若有現成物聯網裝置，也可透過虛擬容器，輕鬆匯入。



  若讀者們想更深入了解QBoat Sunny及QIoT Suite Lite，歡迎收看以下影片：

https://www.youtube.com/watch?v=qJJpB9xIZJA&feature=youtu.be
