翻譯	宗諭	審閱	吉弘
說明	文、圖轉載、改寫自Seeed產品介紹網站，特此致謝！若您欲購買ReSpeaker 6-Mic環形陣列模組，請洽機器人王國商城。

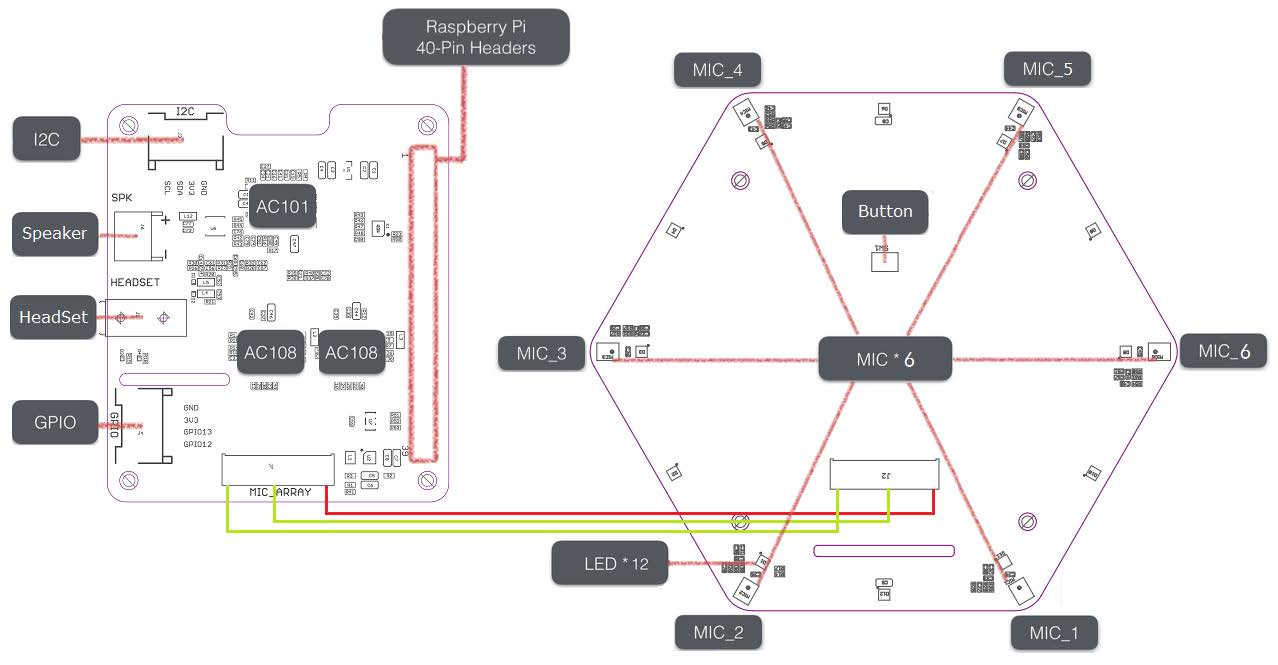

ReSpeaker 6-Mic環形陣列模組是Seeed最新出品的一款擴充板，也就是專門為樹莓派設計的HAT擴充板。它是一個形的麥克風陣列模組，配備有6顆麥克風，專門為人工智慧和語音應用而設計。這代表可以使用樹莓派做出一台功能更強大、更靈活的語音產品，同時可整合Amazon Alexa語音服務、Google語音助理⋯⋯等等。 樹莓派專用的ReSpeaker 6-Mic環形陣列模組，由兩個板所構成，一個是語音配件HAT板，另外一個是6個麥克風所組成的環形陣列。 ReSpeaker 6-Mic環形陣列模組在Raspbian作業系統中支持8個輸入和8個輸出通道。前6個輸入通道用於麥克風錄製，其餘2個輸入通道則用於回放。前2個輸出通道用於播放音效，其餘6個輸出通道則為虛擬。 [caption id="attachment_25067" align="aligncenter" width="1278"] 圖1 硬體概覽圖[/caption]

產品特色

• 2個ADC晶片和1個DAC晶片
• 8個輸入和8個輸出通道
• 六個麥克風陣列
• 支援Grove接頭
• 相容於樹莓派40針連接埠
• 耳機和揚聲器語音輸出



規格說明

• 2 x X-Power AC108 ADC晶片
• 6 x高性能麥克風
• 1 x X-Power AC101 DAC晶片
• 輸出連接埠：
  • 5mm 耳機接頭
  • 揚聲器連接埠
• 相容於樹莓派40pin連接埠
• 麥克風：Knowles SPU0414HR5HSB
• 靈敏度：-22 dBFS （各方向）
• SNR：59 dB

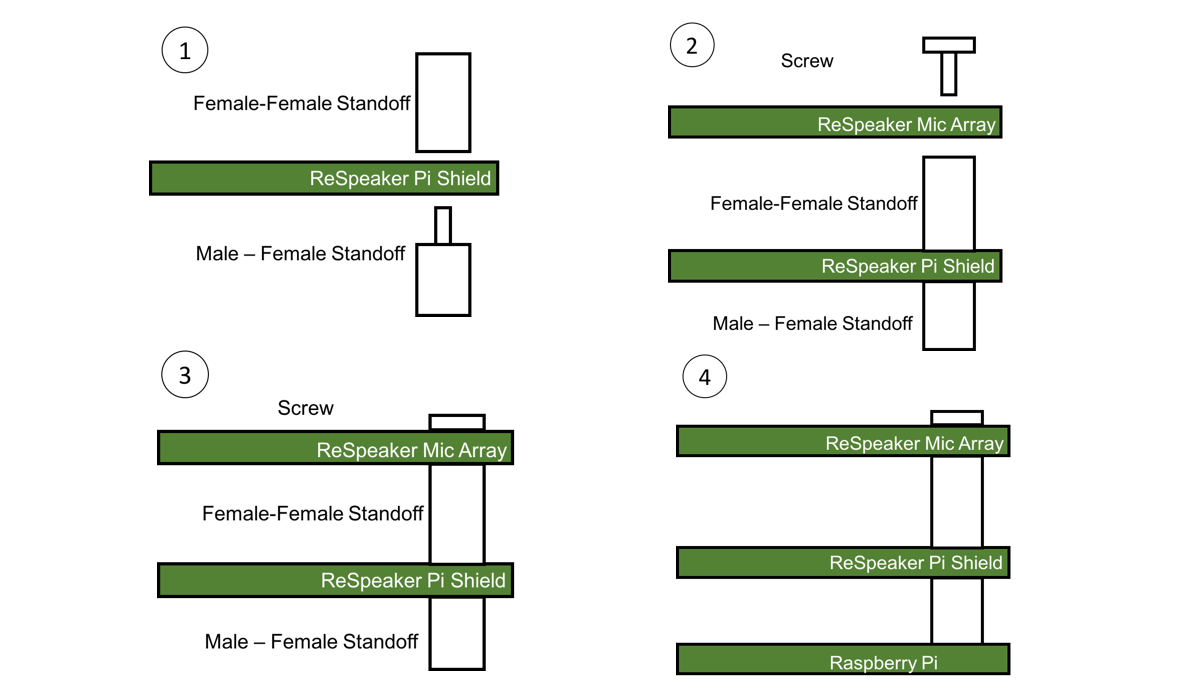

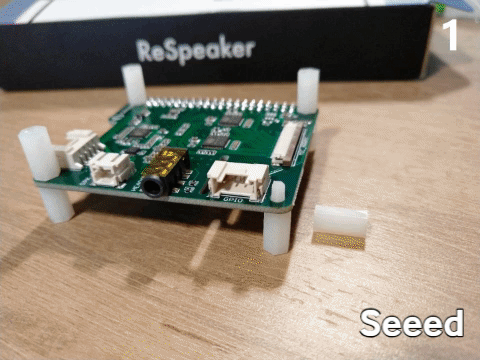

[caption id="attachment_25068" align="aligncenter" width="1192"] 圖2 組裝圖[/caption]   [caption id="attachment_25069" align="aligncenter" width="480"] 圖3 動態組裝圖[/caption]

Applications應用

• Smart speaker 智慧音箱
• Intelligent voice assistant systems 智慧語音助理系統
• Voice recorders 錄音應用
• Voice conferencing system 語音會議系統
• Meeting communicating equipment 會議通訊設備
• Voice interacting robot 語音互動機器人
• Car voice assistant 車用語音助理
• Other scenarios need voice command 其他需要語音指令的場景

  那麼，ReSpeaker 6-Mic環形陣列模組可有哪些方面的應用呢？例如智慧揚聲器、智慧語音助理系統、聲音錄音機、語音會議系統、會議通訊設備、語音互動機器人、汽車語音助理⋯⋯等等，或是在其他場景中需要語音命令，都可運用它。若是讀者們想要更多的創意應用，就有賴大家的研究、開發。（若欲購買ReSpeaker 6-Mic環形陣列模組，請洽機器人王國商城）
