使用Google Teachable Machine 來實現Raspberry Pi 4 的影像分類推論

raspberry、樹莓派

*本文由RS components 贊助發表，轉載自DesignSpark部落格原文連結

作者/攝影	許钰莨/曾俊霖
難度	★★★☆☆

使用材料	RaspberryPi4 套件-連結
製作時間	2小時

本文實現影像分類分成幾個步驟:

• 在TM網頁中蒐集資料，訓練模型，在網站中即時影像分類。
• 匯出模型及標籤檔。
• 至樹莓派官網下載最新版本的RPi4映像檔。
• 安裝模型框架Tensorflow Lite。
• 安裝OpenCV套件。
• 實現影像分類於RPi4。

  了解以上步驟後，其建置RPi4環境的時間花得最久，但讀者們仍可同步進行，例如：RPi4在燒錄SD卡或安裝套件時，又同時在TM網站蒐集資料及訓練模型。

Teachable Machine (TM)介紹

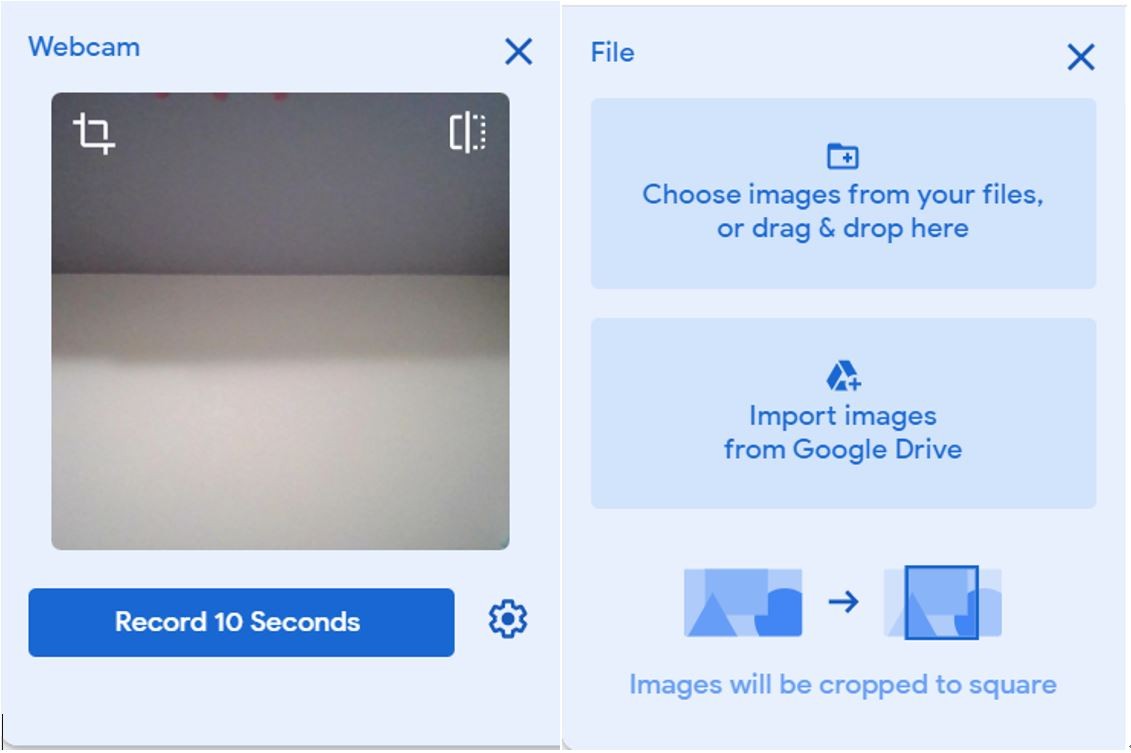

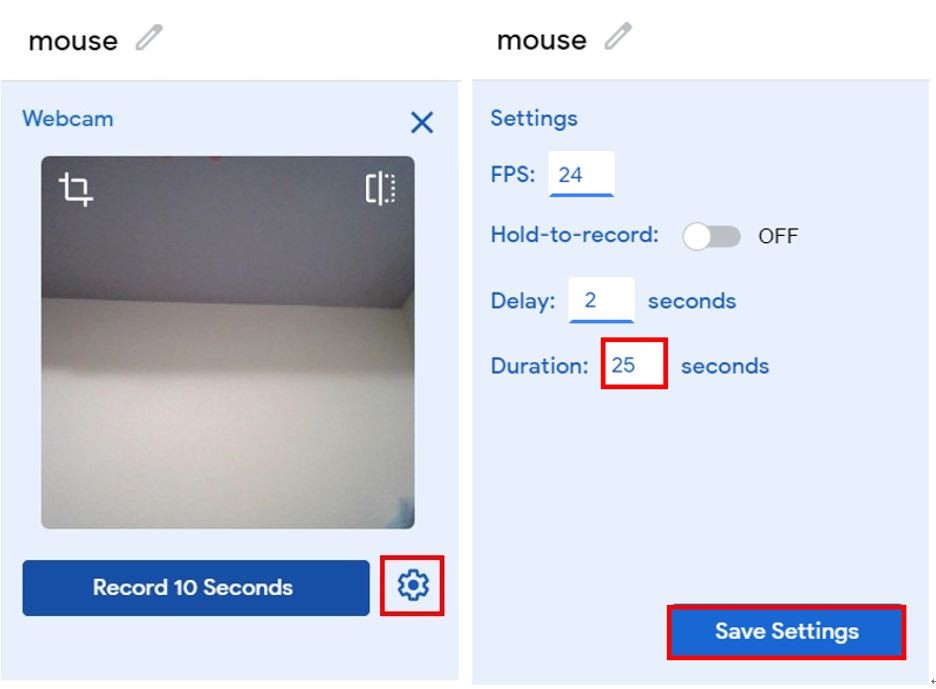

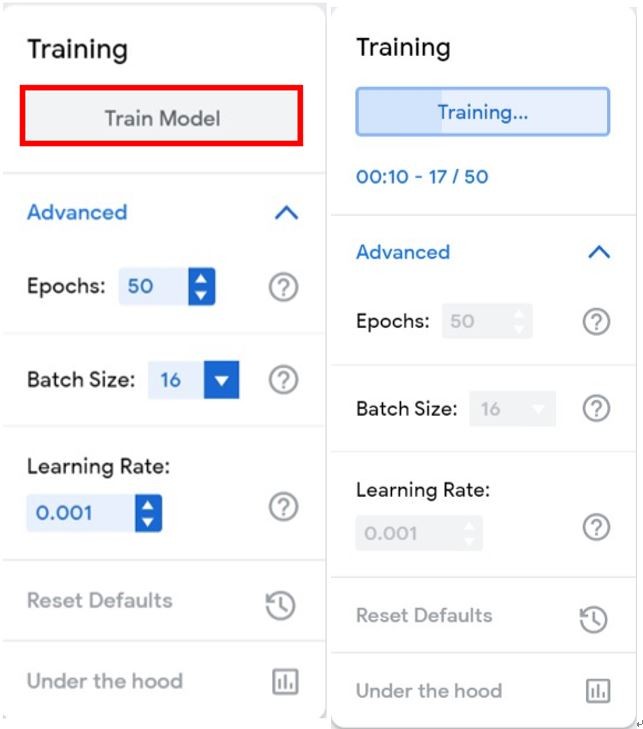

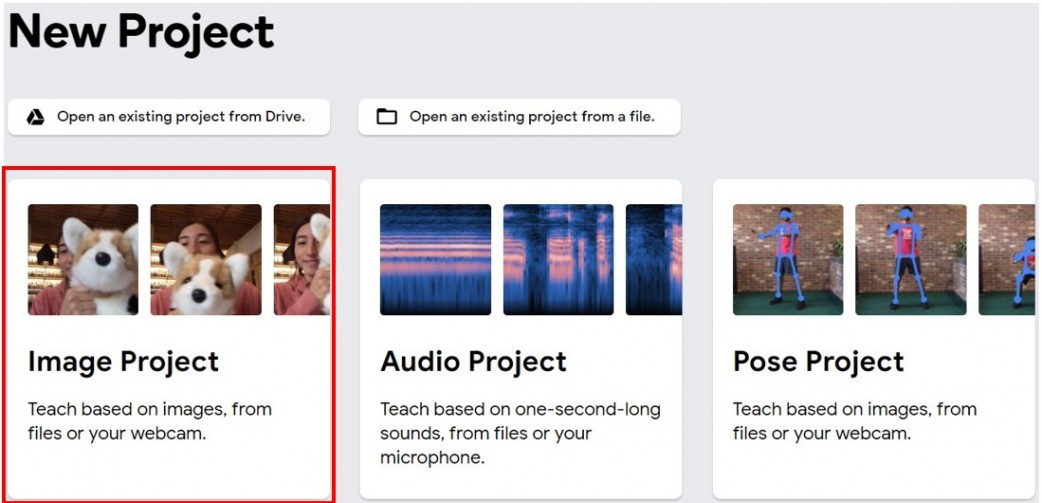

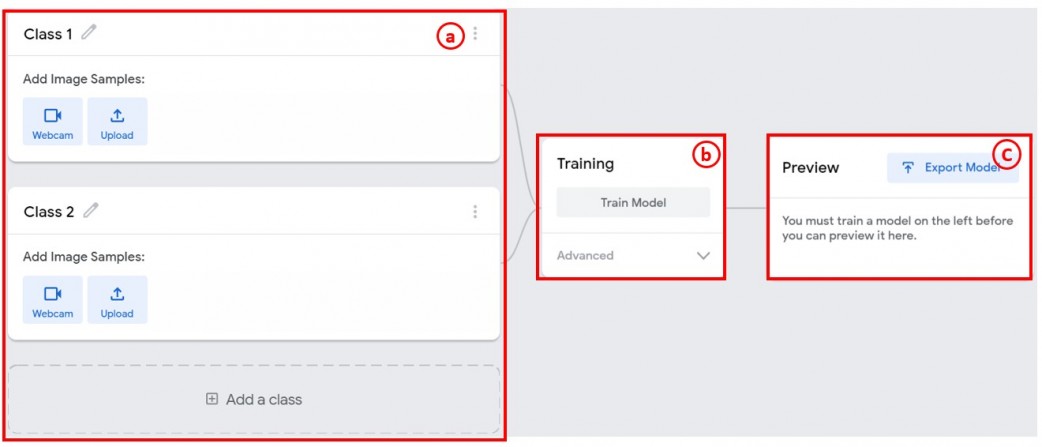

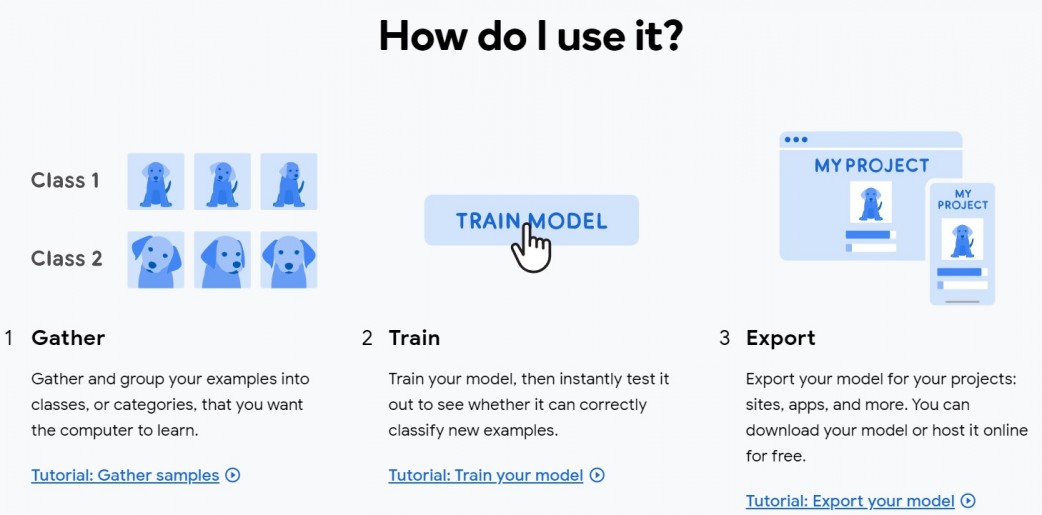

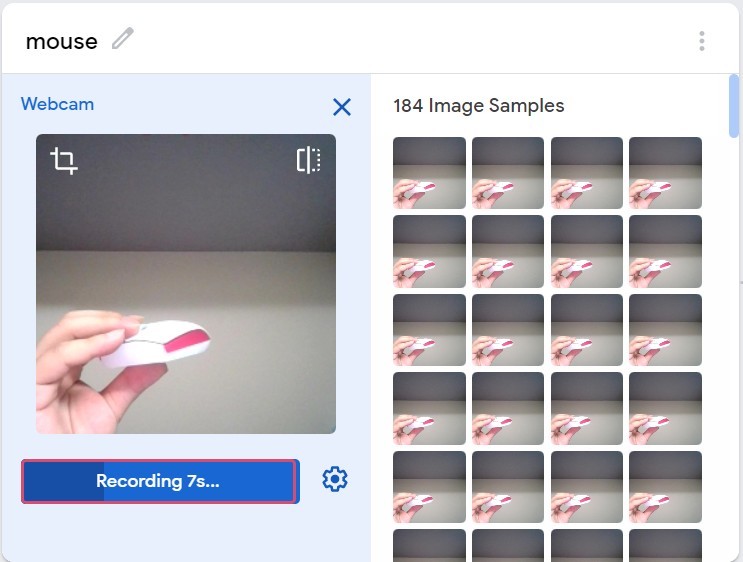

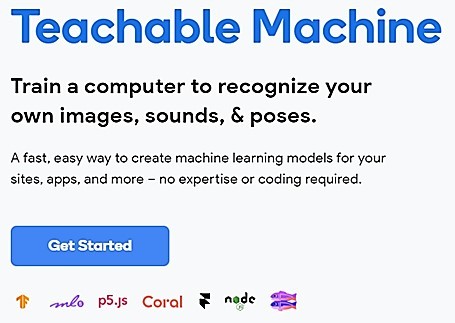

TM網站可供初學者認識AI人工智慧的神經網路應用平台，主要是以「監督式學習Supervised learning」建置而成的訓練平台。目前網站針對使用者提供三種不同的AI應用，分別是影像分類專案(Image Project)、聲音辨識專案(Audio Project) 與身體姿態辨識專案(Pose Project)，也提供了Tensorflow、Tensorflow.js與Tensorflow Lite三種訓練模型框架，可供使用者匯入如RPi4的裝置來實現邊緣運算。 每個專案都被設計成三個步驟，分別是蒐集(Gather)、訓練(Train) 與匯出(Export)。 請選擇 「Image Project」開始專案 Step1.  在TM網頁中蒐集資料，訓練模型，在網站中即時影像分類。 進入頁面後會看到幾項操作流程，a.設定標籤及蒐集資料、b.訓練集及c.及時預覽功能和匯出模型。 首先在a部分，可將標籤名稱Class 1更名，接著透過電腦Webcam或Upload，從電腦或Google雲端硬碟上傳圖片，及按下「Add a class」來增加類別。本文是開啟電腦Webcam來蒐集資料。 可直接按下「Record 10 Second」，網頁便會倒數計時持續拍攝直到10秒結束，如果認為10秒的張數太少，可以按下齒輪，可以更改秒數等相關參數。初始參數有「24FPS」（理論值為每秒鐘拍24張）、「Hold-to-record   OFF」（關閉手動拍攝）、「Delay: 2 seconds」（2秒後才開始拍攝）、「Duration: 10 second 」（拍攝10秒鐘，理論值約可拍攝240張，但實際上要取決於網頁執行效能），本文將秒數調成25秒，可以刪掉一些拍攝失敗的照片，再者也可以使資料量豐富。 按下「Save Setting」à 「Record 25 seconds」，開始拍攝，拍攝完成可將拍得不好或模糊的圖片刪除。 本文建立了5種類別，分別是「mouse」、「nothing」、「RaspberryPi」、「PEN」、「Bruce Lee」，但有一個種類必須要建立的是「nothing」，意思是沒有照到「mouse」、「RaspberryPi」、「PEN」、「Bruce Lee」時的情形。當初筆者忘了建立「nothing」種類，當沒有照到物品時，就會一直認為「mouse」。   要分辨的影像張數盡量不要相差太遠，本文接近約莫300張左右，在「nothing」類別較多張是為了沒有照到的影像都要視為「nothing」，故照了很多「mouse」、「RaspberryPi」、「PEN」、「Bruce Lee」以外的照片。 接下來是訓練模型，按下「Train Model」即可。但要修改參數，請按下「Advanced」，預設參數有「Epochs :50」（50個訓練回合）、「Batch Size: 16」（批次大小）、「Learning Rate:0.001」（學習率），以下分別說明。

Epochs:

訓練的回合設定，訓練回合數和時間成正比，若要針對細微變化的差異進行辨識時則要提高回合數，會助於模型辨識效能，但特別要注意的是過高的回合數可能會使模型產生「過適Overfitting」的問題，若是過低的回合數會產生「乏適Underfitting」的問題，但無論是甚麼問題都會降低模型辨識效能。

Batch Size：

適當的批次大小設定有助於模型的優化，而且可以提高訓練的速度，及減少訓練誤差。

Learning Rate：

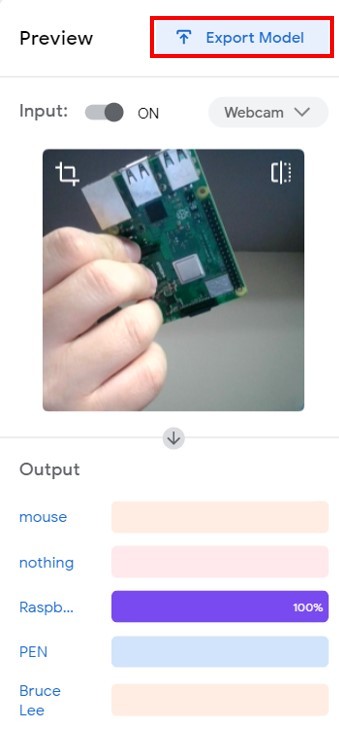

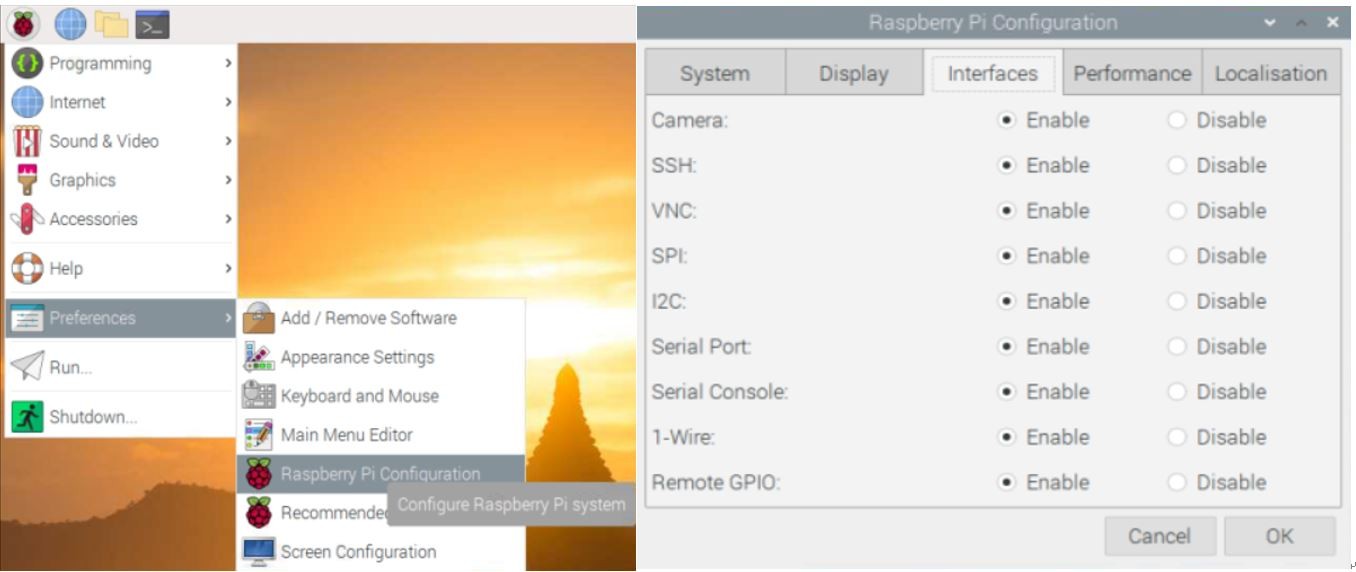

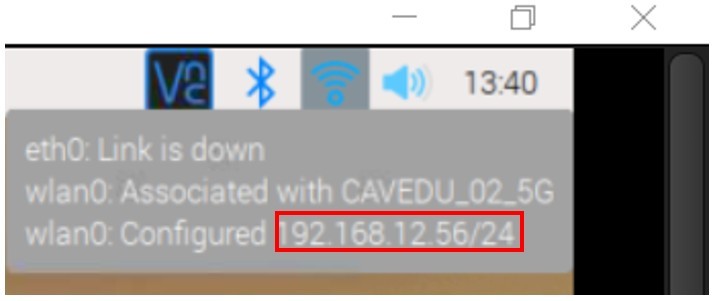

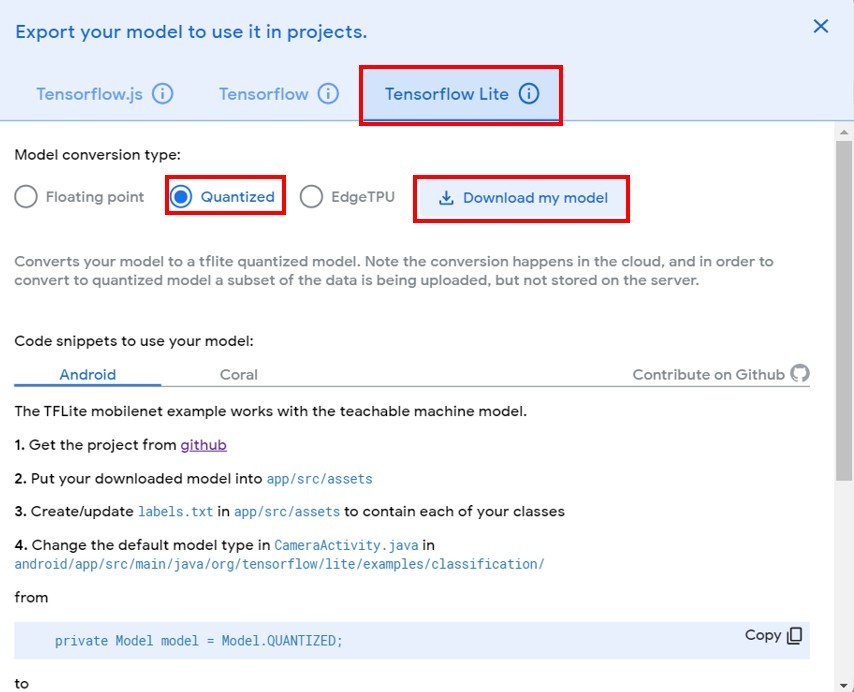

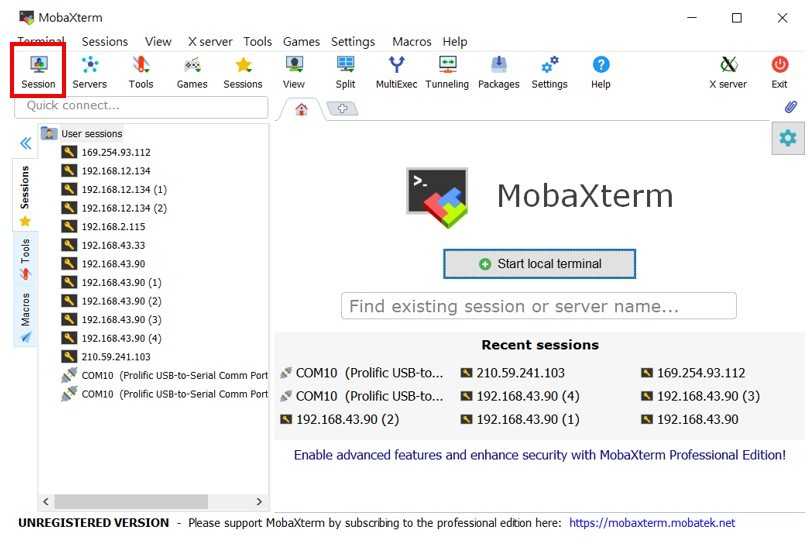

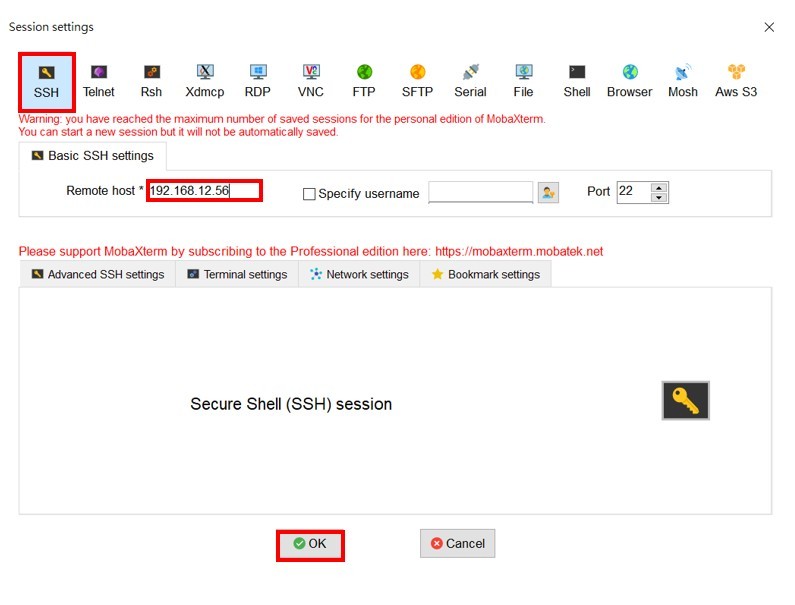

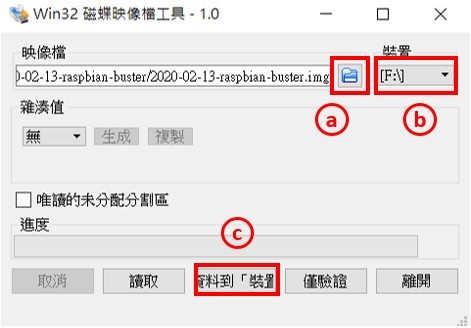

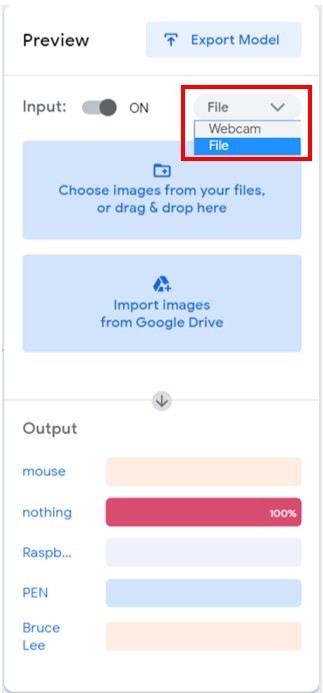

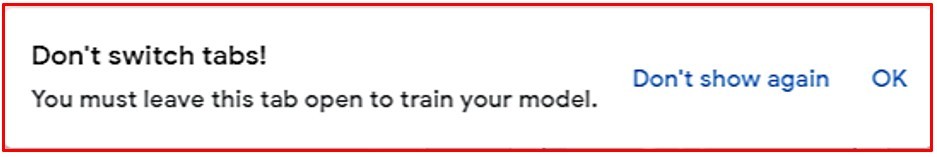

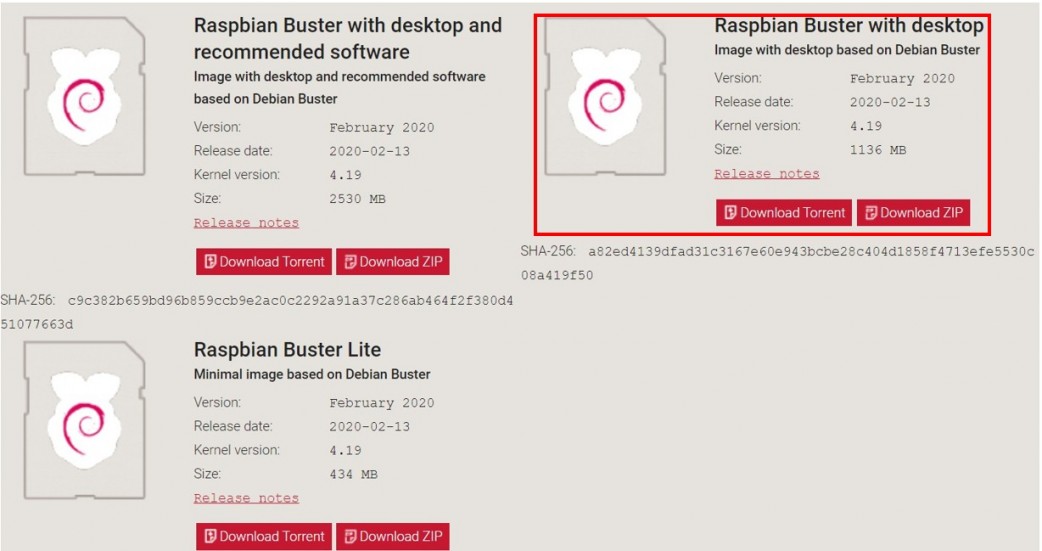

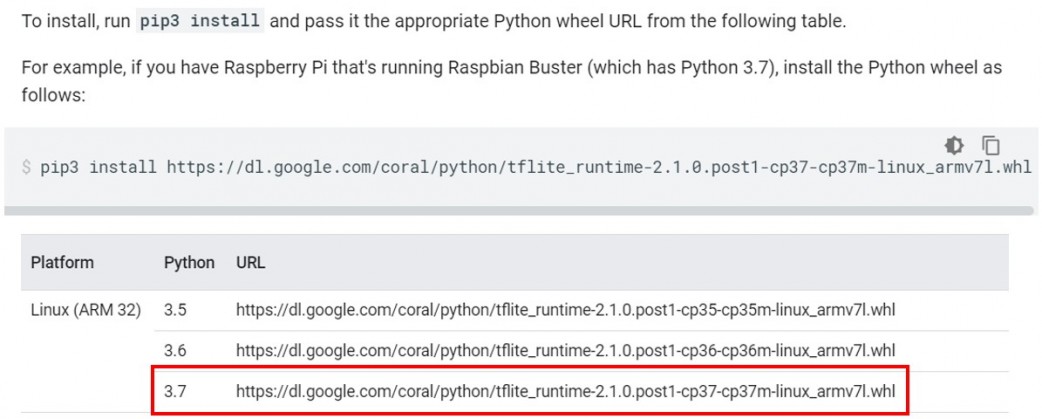

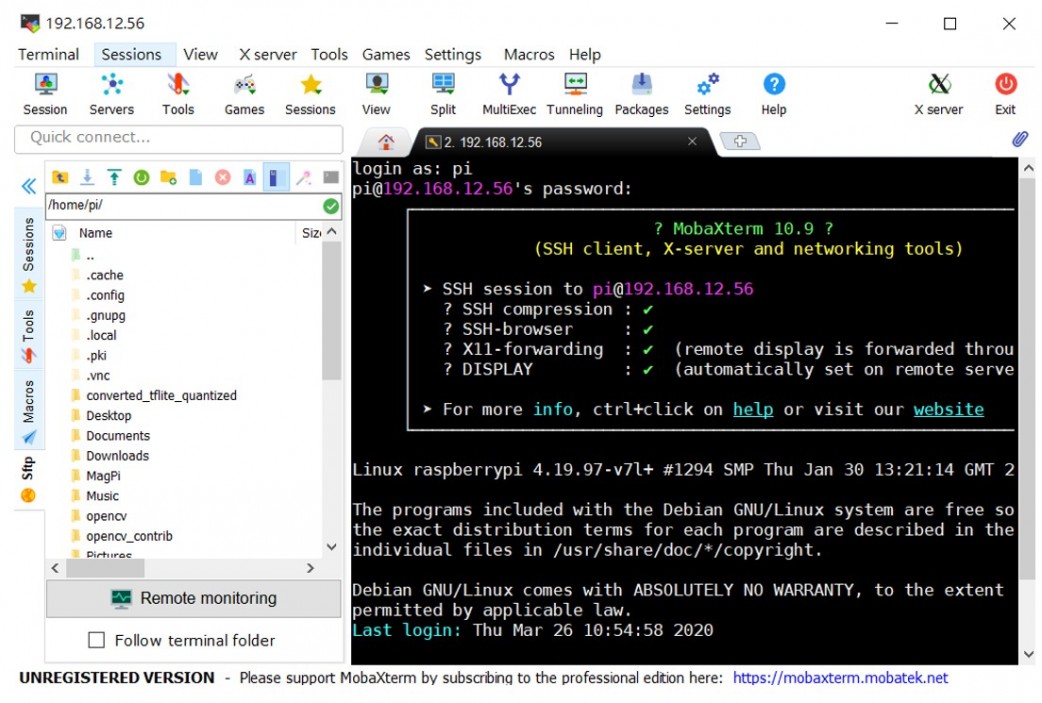

學習率設定影響著訓練模型尋找最佳解的過程中是否會收斂或發散。若設定過大，雖會快速收斂，但也可能難以收斂產生震盪甚至發散；相對的，設定過小會導致尋找最佳解時緩慢收斂。讀者們若有興趣，可以搜尋『梯度下降法』。   在訓練過程中會跑出對話框 ，提醒使用者不要更動到標籤類別以免影響訓練。 訓練完成後即可在網頁上作及時的影像推論，影像來源除了根據攝影機之外，還可以從電腦端及Google雲端匯入照片進行物件辨識。 Step2.  匯出模型及標籤檔 按下「Export Model」後可匯出模型檔及標籤檔 請選「Tensorflow Lite」à「Quantized」à「Download my model」。「Floating point」格式建議在個人電腦的環境操作；「Quantized」格式適合在像Raspberry Pi的單板電腦操作則有最佳效能；「Edge TPU」格式則僅限於Google Coral 的系列產品，如: Google Coral USB Accelerator 或 Google Coral Dev Board 的產品上。   Step3.  至樹莓派官網下載最新版本的RPi4映像檔。 請到 https://www.raspberrypi.org/downloads/raspbian/ 下載 「Raspbian Buster with desktop」，此版本為桌面簡易版，沒有多餘的軟體，且較不占SD卡空間。 下載至電腦後，須將檔案解壓縮，再準備一張16G的SD卡，利用Win32 Disk Imager 軟體（下載點: https://sourceforge.net/projects/win32diskimager/）燒錄至SD卡中。 a部分先選擇RPi4 的映像檔;b部分選擇燒錄SD卡的磁碟位置（要小心不要選錯，以免燒錯磁區）;c部分則選擇資料到「裝置」，將映像檔燒錄至SD卡內。 燒錄完成後可將SD卡插至RPi4 卡槽後，但先別急著開機，而是先將RPi4連結到螢幕再開機，否則開機後再接螢幕是沒有畫面的，最後在接上鍵盤、滑鼠即可，這樣較好設定網路。將網路和地區都設定好之後，請開啟RPi4圖示à「Preferences」à「Raspberry Pi configuration」à「Interfaces」，將所有功能開啟後重新開機，以便可用遠端軟體控制RPi4。 本文所使用的遠端連線軟體為MobaXterm （下載處: https://mobaxterm.mobatek.net/download.html） ，此軟體優點除了可以遠端連線RPi4，也可以對RPi4傳輸檔案，但RPi4必須要和MobaXterm同個網域，開啟後請按「Session」à「SSH」à在「Remote host*」輸入RPi4 IP（本文IP為192.168.12.56），連線成功會出現「login as:」，請輸入預設帳號pi ，再來是預設輸入密碼raspberry（密碼不會顯示在畫面上），按下Enter即可登入成功。 之後的安裝套件步驟可直接將指令複製並貼至MobaXterm中。 登入RPi4成功畫面。 Step4.  安裝模型框架Tensorflow Lite。 請到https://www.tensorflow.org/lite/guide/python  官方網站下載套件，新下載的RPi4 映像檔的版本預設為Raspbian Buster ，Python 版本為3.7版 ，所以在MobaXterm請輸入: [pastacode lang="python" manual="%24%20pip3%20install%20https%3A%2F%2Fdl.google.com%2Fcoral%2Fpython%2Ftflite_runtime-2.1.0.post1-cp37-cp37m-linux_armv7l.whl%20" message="" highlight="" provider="manual"/] （P.S. $指令不需要複製） Step5.  安裝OpenCV套件。

• 擴展文件系統到整張SD卡

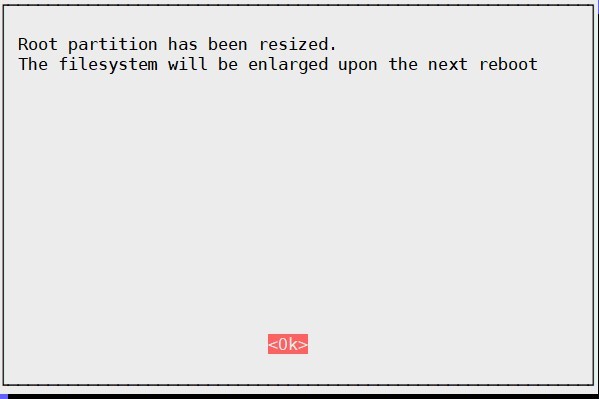

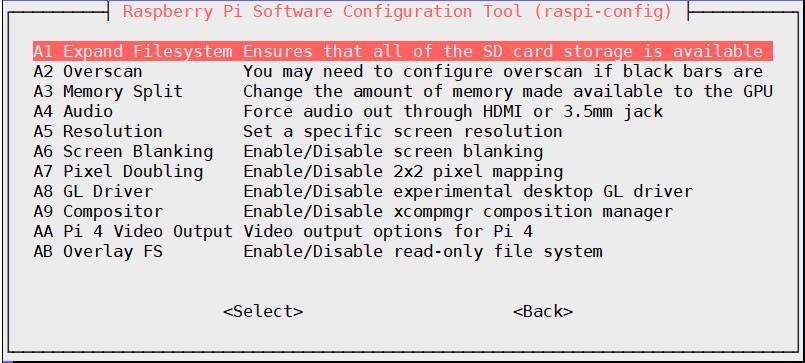

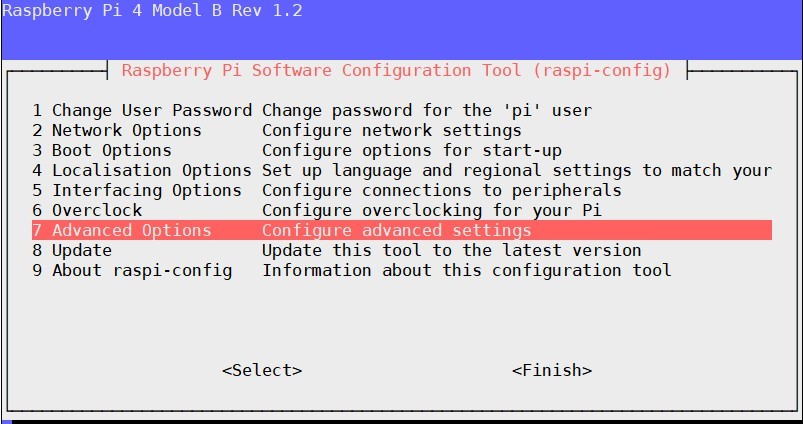

首先在MobaXterm輸入 [pastacode lang="python" manual="%24%20sudo%20raspi-config" message="" highlight="" provider="manual"/] 選擇"7 Advanced Options" à "A1  Expand filesystem "，重開機。

• 刪除不必要的軟體Wolfram Engine和LibreOffice，非必要做，但可以省下約1G的SD卡容量。

[pastacode lang="python" manual="%24%20sudo%20apt-get%20purge%20wolfram-engine%0A%24%20sudo%20apt-get%20purge%20libreoffice%20*%0A%24%20sudo%20apt-get%20clean%0A%24%20sudo%20apt-get%20autoremove" message="" highlight="" provider="manual"/]

• 更新及升級所有套件包

[pastacode lang="python" manual="%24%20sudo%20apt-get%20update%20%26%26%20sudo%20apt-get%20upgrade" message="" highlight="" provider="manual"/]

• 安裝開發者套件CMake 需要用來編譯

[pastacode lang="python" manual="%24%20sudo%20apt-get%20install%20build-essential%20cmake%20pkg-config" message="" highlight="" provider="manual"/]

• 安裝有關OpenCV的相依套件

[pastacode lang="python" manual="%24%20sudo%20apt-get%20install%20libjpeg-dev%20libpng-dev%20libtiff-dev%0A%24%20sudo%20apt-get%20install%20libavcodec-dev%20libavformat-dev%20libswscale-dev%20libv4l-dev%0A%24%20sudo%20apt-get%20install%20libxvidcore-dev%20libx264-dev%0A%24%20sudo%20apt-get%20install%20libgtk-3-dev%0A%24%20sudo%20apt-get%20install%20libcanberra-gtk*%0A%24%20sudo%20apt-get%20install%20libatlas-base-dev%20gfortran%0A%24%20sudo%20apt-get%20install%20python3-dev" message="" highlight="" provider="manual"/]

• 下載OpenCV4.0版至RPi4 。

[pastacode lang="python" manual="%24%20cd%20~%0A%24%20wget%20-O%20opencv.zip%20https%3A%2F%2Fgithub.com%2Fopencv%2Fopencv%2Farchive%2F4.0.0.zip%0A%24%20wget%20-O%20opencv_contrib.zip%20https%3A%2F%2Fgithub.com%2Fopencv%2Fopencv_contrib%2Farchive%2F4.0.0.zip" message="" highlight="" provider="manual"/]

• 並解壓縮檔案

[pastacode lang="python" manual="%24%20unzip%20opencv.zip%0A%24%20unzip%20opencv_contrib.zip" message="" highlight="" provider="manual"/]

• 建立opencv 和 opencv_contrib資料夾及將檔案放置資料夾內

[pastacode lang="python" manual="%24%20mv%20opencv-4.0.0%20opencv%0A%24%20mv%20opencv_contrib-4.0.0%20opencv_contrib" message="" highlight="" provider="manual"/]

• 先在opencv資料夾內建立名為build的資料夾

[pastacode lang="python" manual="%24%20cd%20~%2Fopencv%0A%24%20mkdir%20build%0A%24%20cd%20build" message="" highlight="" provider="manual"/]

• 使用CMake來設置OpenCV 4環境（從這步驟開始是最花時間）

[pastacode lang="python" manual="%24%20cmake%20-D%20CMAKE_BUILD_TYPE%3DRELEASE%20%5C%0A-D%20CMAKE_INSTALL_PREFIX%3D%2Fusr%2Flocal%20%5C%0A-D%20OPENCV_EXTRA_MODULES_PATH%3D~%2Fopencv_contrib%2Fmodules%20%5C%0A-D%20ENABLE_NEON%3DON%20%5C%0A-D%20ENABLE_VFPV3%3DON%20%5C%0A-D%20BUILD_TESTS%3DOFF%20%5C%0A-D%20OPENCV_ENABLE_NONFREE%3DON%20%5C%0A-D%20INSTALL_PYTHON_EXAMPLES%3DOFF%20%5C%0A-D%20BUILD_EXAMPLES%3DOFF%20" message="" highlight="" provider="manual"/]

• 調整RPi4的SWAP交換空間，來解決編譯OpenCV記憶體不足的問題。

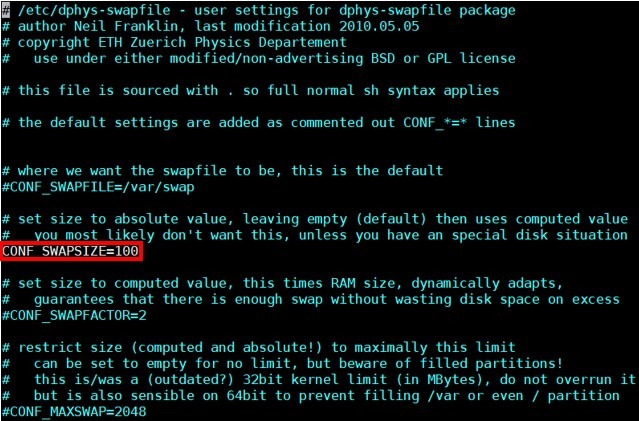

[pastacode lang="python" manual="%24%20sudo%20nano%20%2Fetc%2Fdphys-swapfile" message="" highlight="" provider="manual"/] 請把 CONF_SWAPSIZE=100改成 2048

• 重新開啟SWAP服務

[pastacode lang="python" manual="%24%20sudo%20%2Fetc%2Finit.d%2Fdphys-swapfile%20stop%0A%24%20sudo%20%2Fetc%2Finit.d%2Fdphys-swapfile%20start" message="" highlight="" provider="manual"/]

• 開啟四核心編譯OpenCV

[pastacode lang="python" manual="%24%20make%20-j4" message="" highlight="" provider="manual"/]

• 安裝OpenCV

[pastacode lang="python" manual="%24%20sudo%20make%20install%0A%24%20sudo%20ldconfig" message="" highlight="" provider="manual"/]

• 重新調整RPi4的SWAP 交換空間

[pastacode lang="python" manual="%24%20sudo%20nano%20%2Fetc%2Fdphys-swapfile%20%20%20" message="" highlight="" provider="manual"/] 將CONF_SWAPSIZE=2048改成 100

• 重新開啟SWAP服務

[pastacode lang="python" manual="%24%20sudo%20%2Fetc%2Finit.d%2Fdphys-swapfile%20stop%0A%24%20sudo%20%2Fetc%2Finit.d%2Fdphys-swapfile%20start" message="" highlight="" provider="manual"/] Step6.  實現影像分類於RPi4

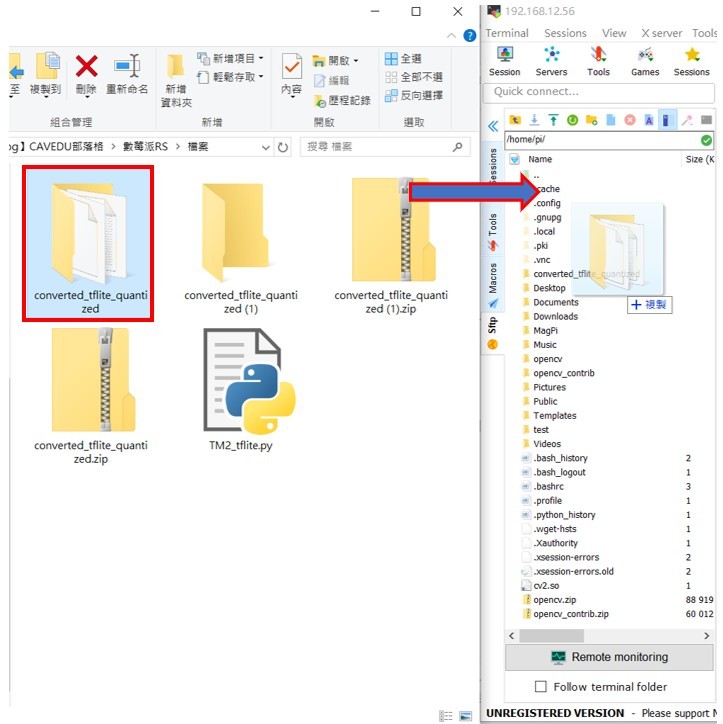

• 將Step2 下載模型及標籤檔解壓縮後透過MobaXterm傳入RPi4中

• 匯入OpenCV 檔於專案資料夾內

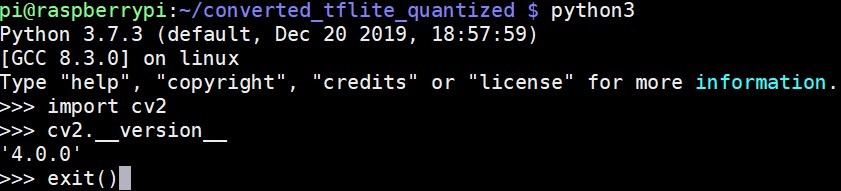

• 查詢OpenCV 版本，會顯示4.0.0版

[pastacode lang="python" manual="%24python3%0A%3E%3E%3E%20import%20cv2%0A%3E%3E%3E%20cv2.__version__%0A'4.0.0'%0A%3E%3E%3E%20exit()" message="" highlight="" provider="manual"/] 可回到指令列

• 在RPi4實現影像分類推論!
• 在執行程式之前需要下載分類器的檔案，連結: https://reurl.cc/krVv5b  (需先登入GOOGLE帳號)

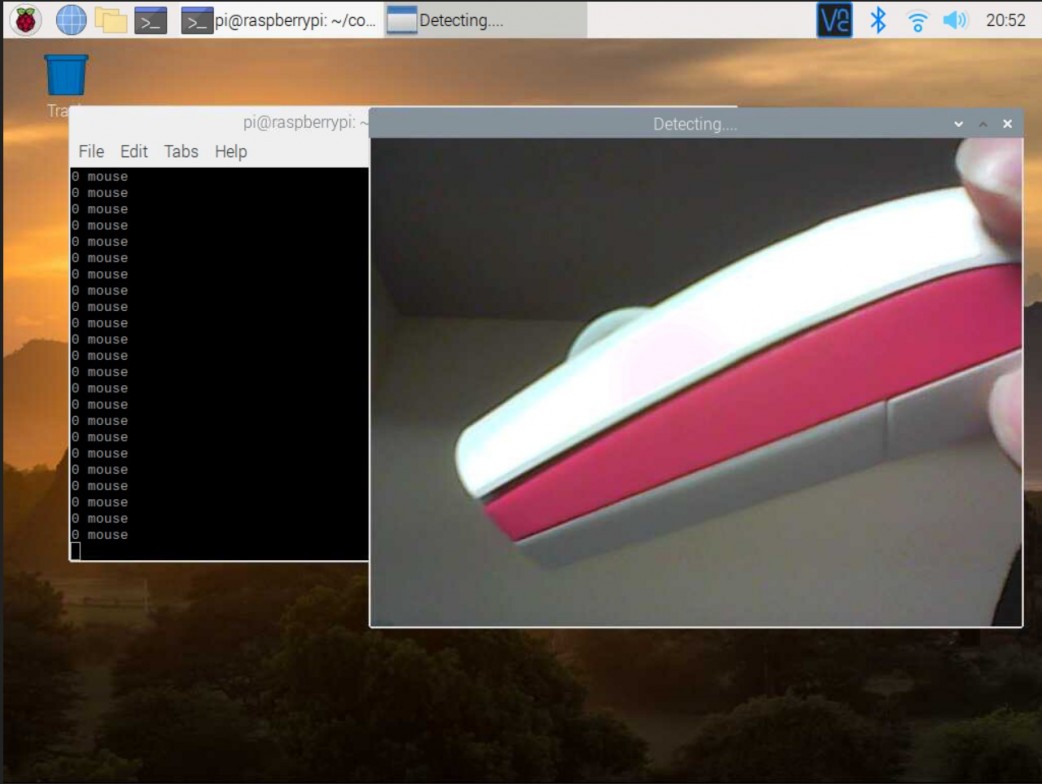

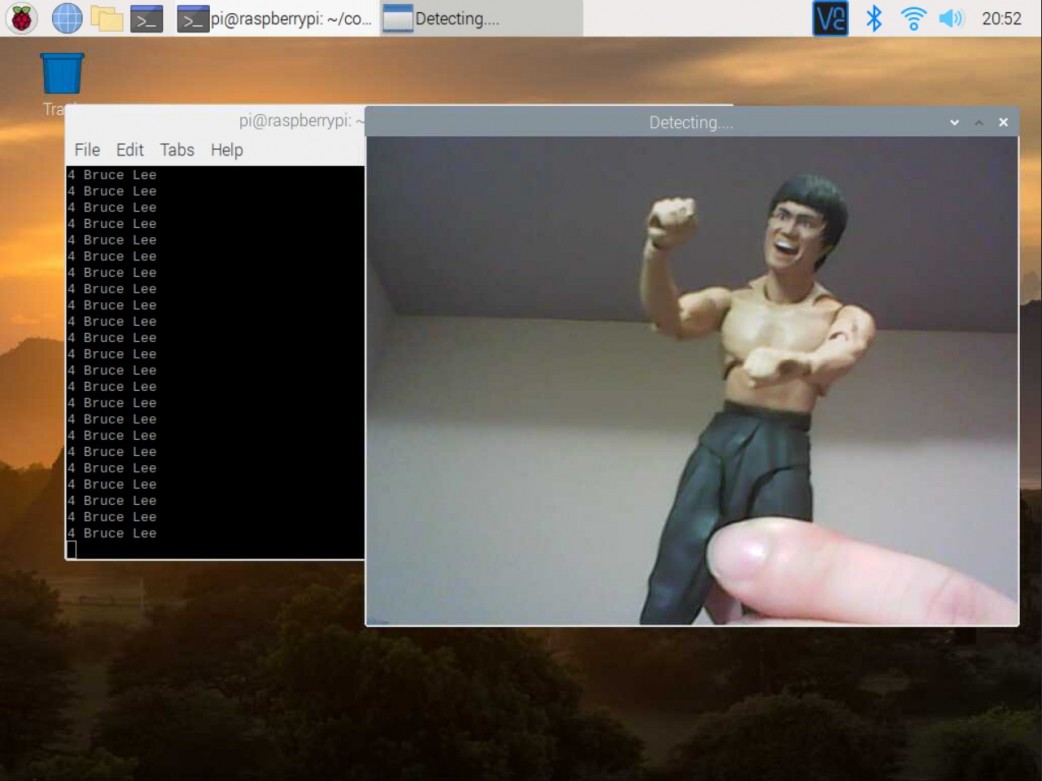

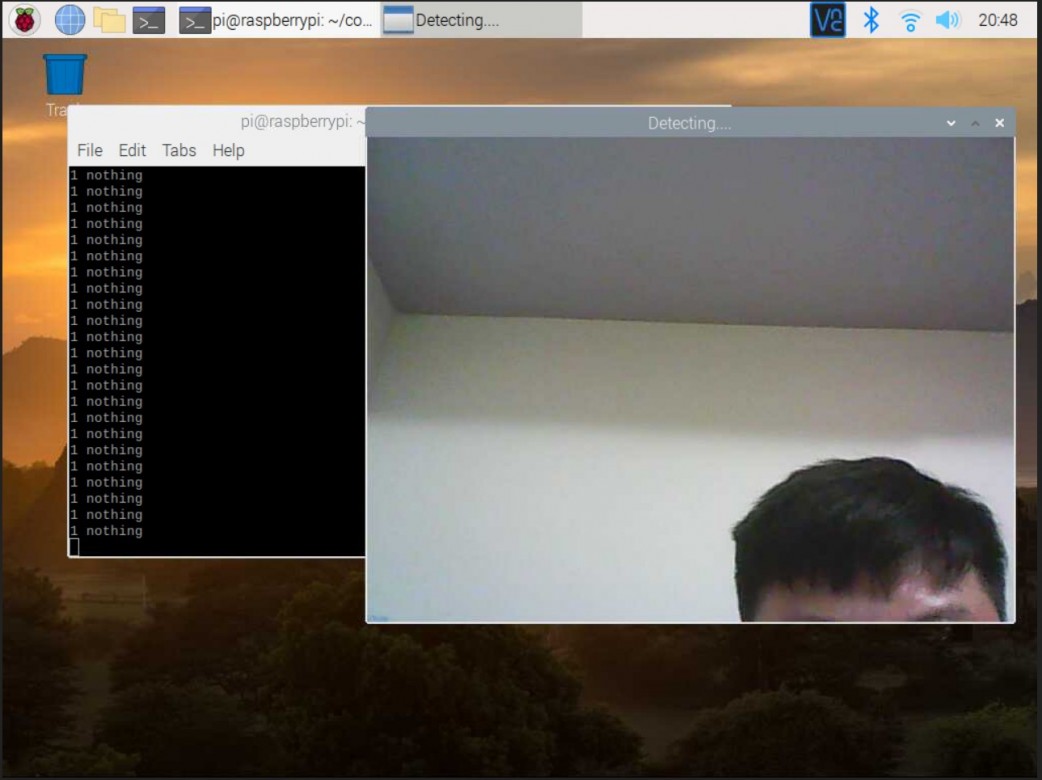

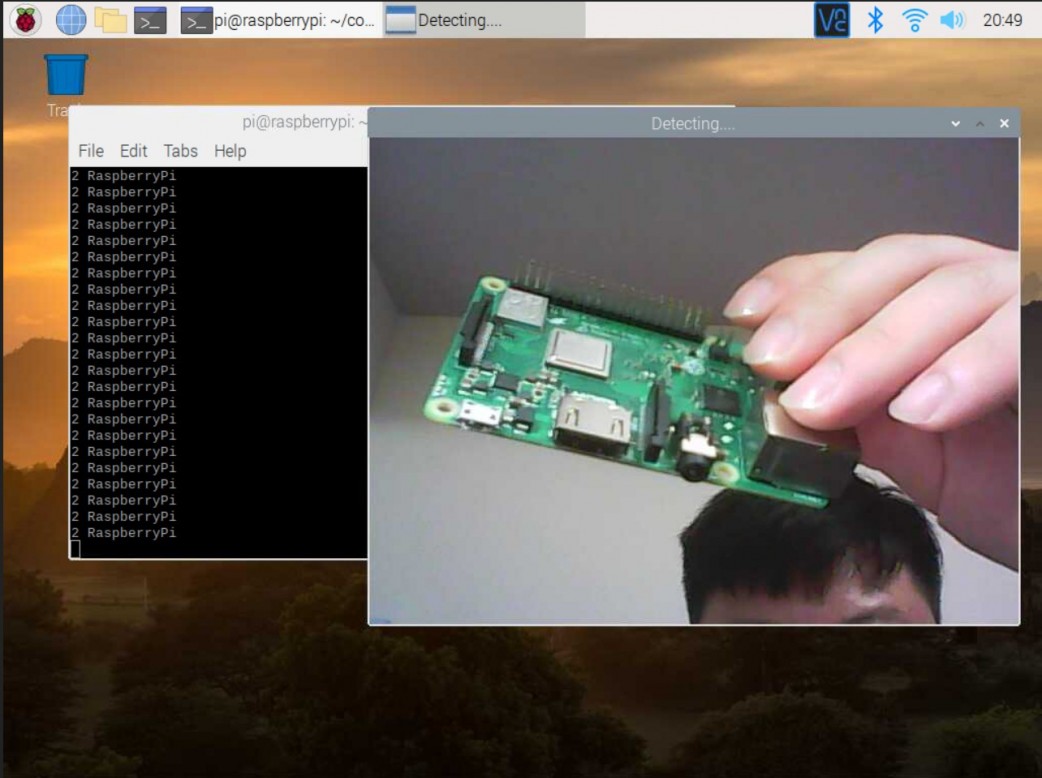

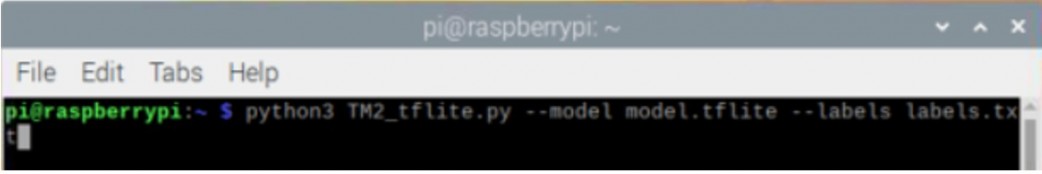

連接上Webcam 至RPi4 USB中，本文範例是將下列指令寫入RPi4的Terminal裡執行，讀者們亦可輸入至MobaXterm。 [pastacode lang="python" manual="%24%20python3%20TM2_tflite.py%20--model%20model.tflite%20--labels%20labels.txt" message="" highlight="" provider="manual"/] 則可成功開啟畫面。 以下是辨識結果：nothing 以下是辨識結果：RaspberryPi 以下是辨識結果：mouse 以下是辨識結果：Bruce Lee 所有步驟在此告一段落，希望讀者們能夠做出屬於自己專案或用於生活當中，謝謝大家!   *本文由RS components 贊助發表，轉載自DesignSpark部落格原文連結
