前言

本文主角是 Pandora NX 16GB Super，核心是 Jetson ORIN NX 16 GB 運算模組， 讓我們來看看他跟其他的 Jetson Orin NX 有甚麼不一樣吧！

撰寫/攝影	郭俊廷
時間	2小時	材料表	Pandora NX 16GB Super (安裝Jetson Orin NX 16 GB運算模組) 18V 3.62A 65W變壓器 螢幕、鍵盤、滑鼠
難度	* （滿分5 *）

Pandora NVIDIA Jetson Orin NX 16GB Super - 為邊緣 AI 而生的潘朵拉之盒，好啦...  有點冷，但只要叫做潘朵拉就一定會這樣想啊

Pandora：開啟邊緣 AI 的未來

YUAN 所開發的 Pandora 邊緣 AI 電腦，目標是簡化 NVIDIA® Jetson 平台上的 AI 開發。這款精巧的裝置結合了 Jetson Orin™ NX / Nano Super 的強大效能與優異散熱設計，以及提供 JetPack SDK 6.2 版本的最佳化整合，提供完整且高效的AI解決方案。

規格表

來看看 Pandora NVIDIA Jetson Orin NX Super (後簡稱Pandora NX 16GB Super)的規格表，相關資料引用自 Pandora 原廠資料

	功能	規格
系統	系統模組	NVIDIA® Jetson Orin™ NX 16GB Super
	CPU	8核心 Arm® Cortex®-A78AE v8.2 64位元 CPU (2MB L2 + 4MB L3)
	GPU	1024核心 NVIDIA Ampere 架構 GPU (含 32 個 Tensor 核心)
	AI 運算效能	157 TOPS
	系統記憶體	16GB 128位元 LPDDR5 (102.4GB/s)
介面	儲存空間	支援外接 NVMe
	顯示介面	1 × HDMI 2.0
	乙太網路	2 × RJ45 (支援 10/100/1000Mbps 乙太網路, DHCP 用戶端)
	擴充插槽	1 × M.2 2280 M Key PCIe Gen4×2 插槽 (已預裝 128GB SSD) 1 × M.2 2280/3080 M Key PCIe Gen4×4 插槽 (支援 SSD 或影像擷取卡) 1 × M.2 2230 E Key PCIe Gen4×1+USB2.0 插槽 (支援 WiFi 模組) 1 × M.2 3042/3052 B Key USB3.2 Gen1 插槽 (支援 5G/4G 無線模組)
	USB	2 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen2 (Type-C) (支援 OTG) 2 × USB 2.0 (Type-A)
	MIPI	8通道 MIPI CSI-2 (D-PHY 2.1, 支援 MIPI 相機、擷取卡)
	音訊	1 × Line In (3.5mm 音源孔) 1 × Line Out (3.5mm 音源孔)
	周邊通訊	40 Pin 排針 (1×I2S, 2×I2C, 2×SPI, 1×UART, 3×GPIO) 14 Pin 排針 (1×CAN Bus, 1×UART 含 CTS/RTS, 1×UART 用於除錯) 1 × Nano SIM 卡插槽
	其他功能	韌體可升級 TPM 模組 (可選配)
影像功能	影像編碼	NVIDIA® Jetson Orin™ NX Super: AV1 ( UHP ) 1×4K60 | 3×4K30 | 6×1080p60 | 12×1080p30 H.265 ( UHP ) 1×4K60 | 3×4K30 | 6×1080p60 | 12×1080p30 H.264 ( UHP ) 1×4K60 | 2×4K30 | 5×1080p60 | 11×1080p30
	影像解碼	NVIDIA® Jetson Orin™ NX Super: AV1 ( Main Profile ) 1×8K30 | 2×4K60 | 4×4K30 | 10×1080p60 | 20×1080p30 H.265 ( Main, Main10 ) 1×8K30 | 2×4K60 | 4×4K30 | 9×1080p60 | 18×1080p30 H.264 ( Baseline, Main, High ) 1×4K60 | 2×4K30 | 5×1080p60 | 11×1080p30 VP9 ( Profile 0, Profile 2 ) 1×4K60 | 3×4K30 | 7×1080p60 | 15×1080p30
開發環境	JetPack	6.2 或更高版本
環境	電源供應	DC 直流輸入：12~36V
	功耗	最大：49.2W
	工作溫度	標準版本：0~60℃ (需有空氣流動)
	儲存溫度	-20~80℃

開箱介紹

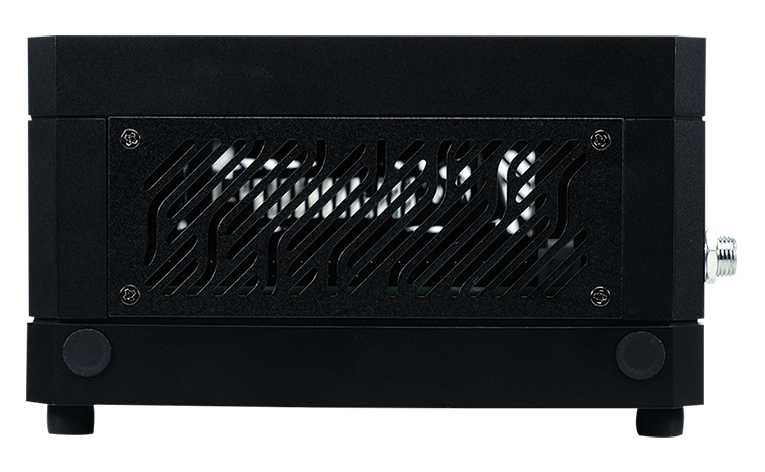

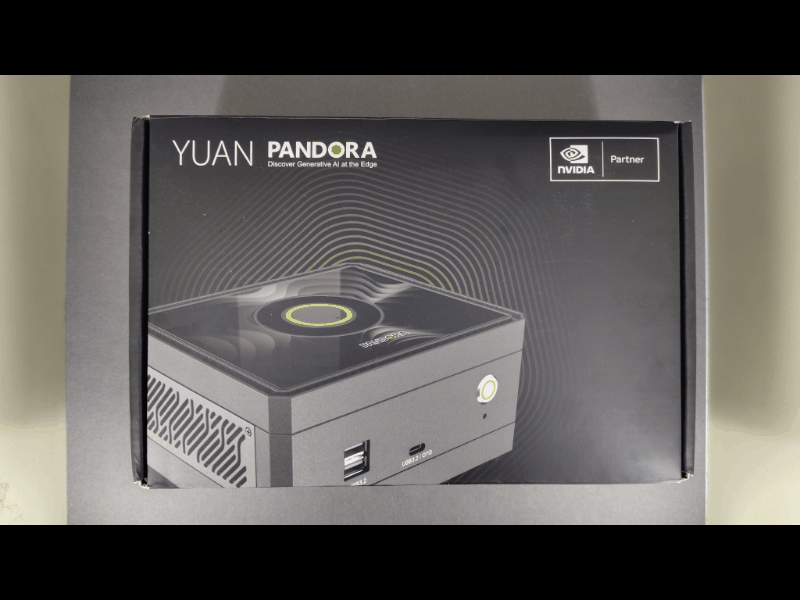

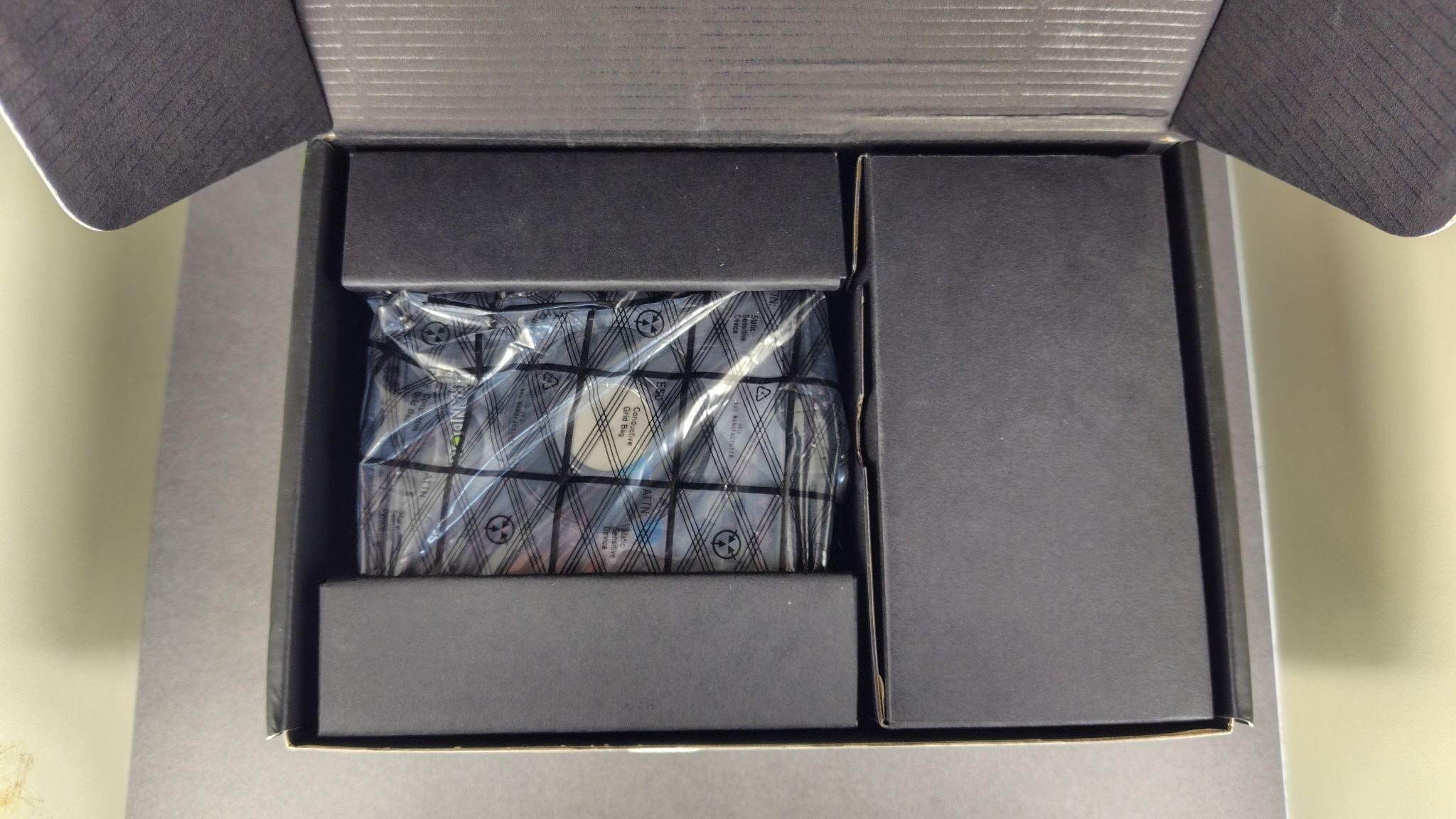

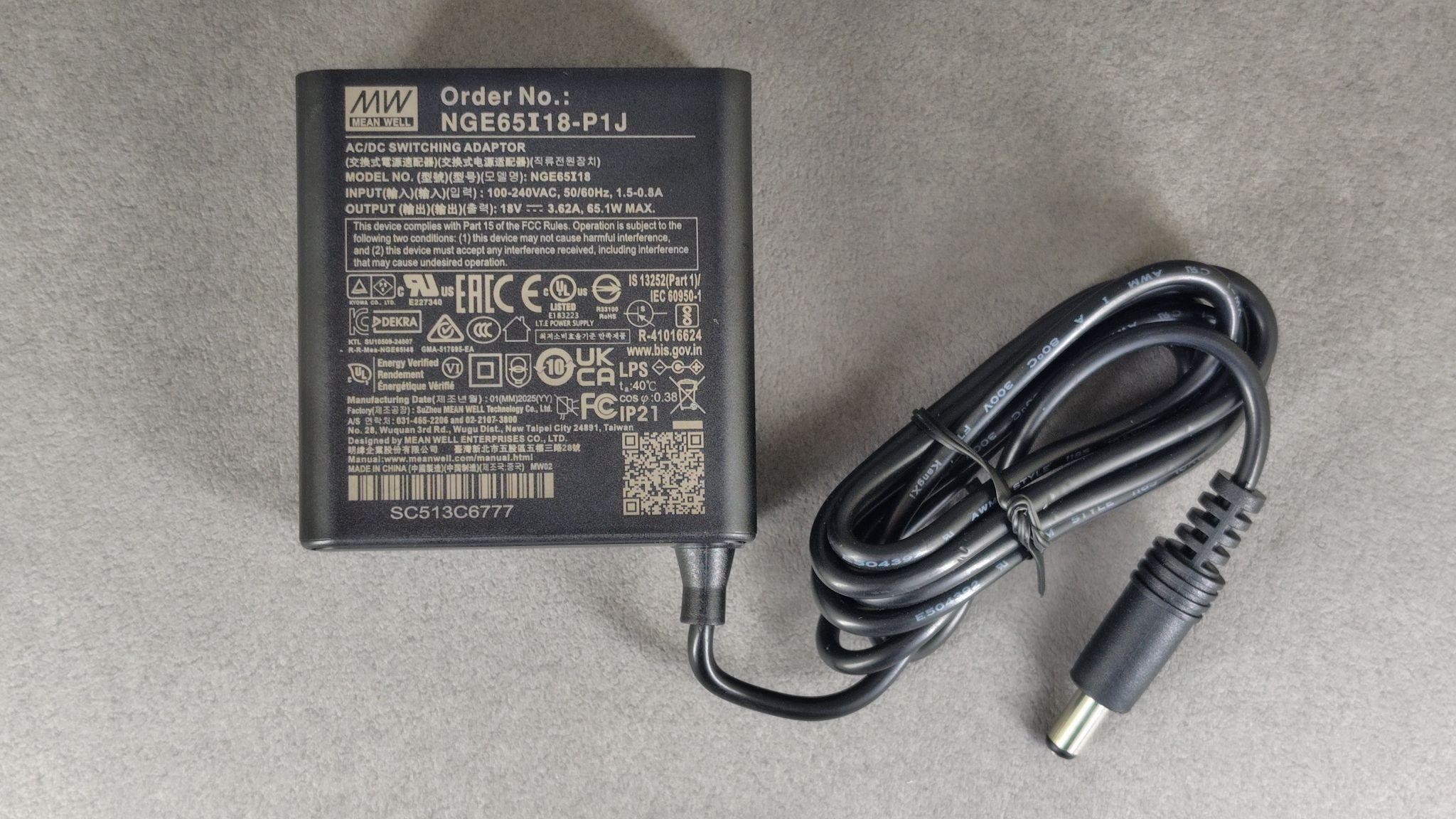

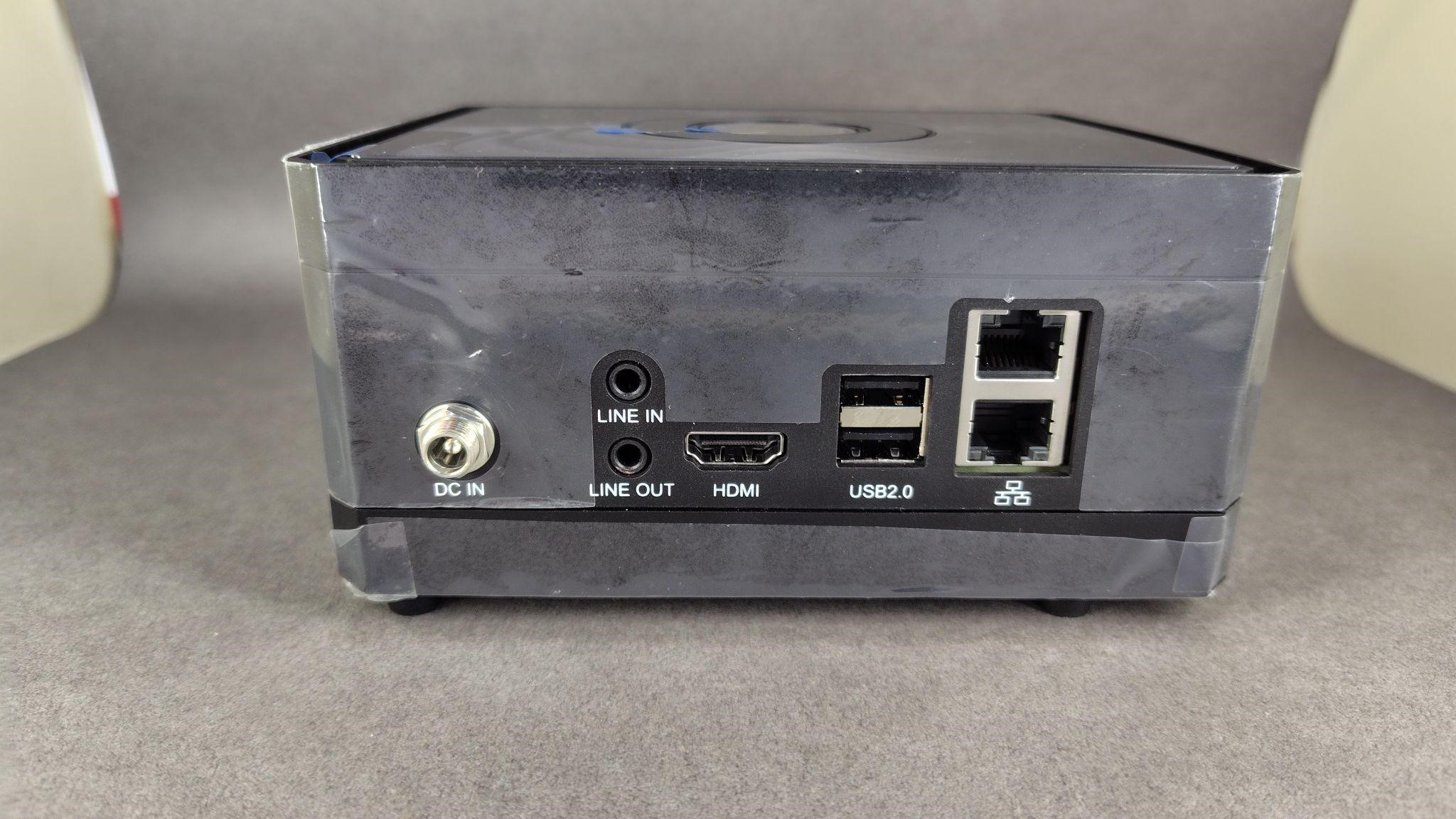

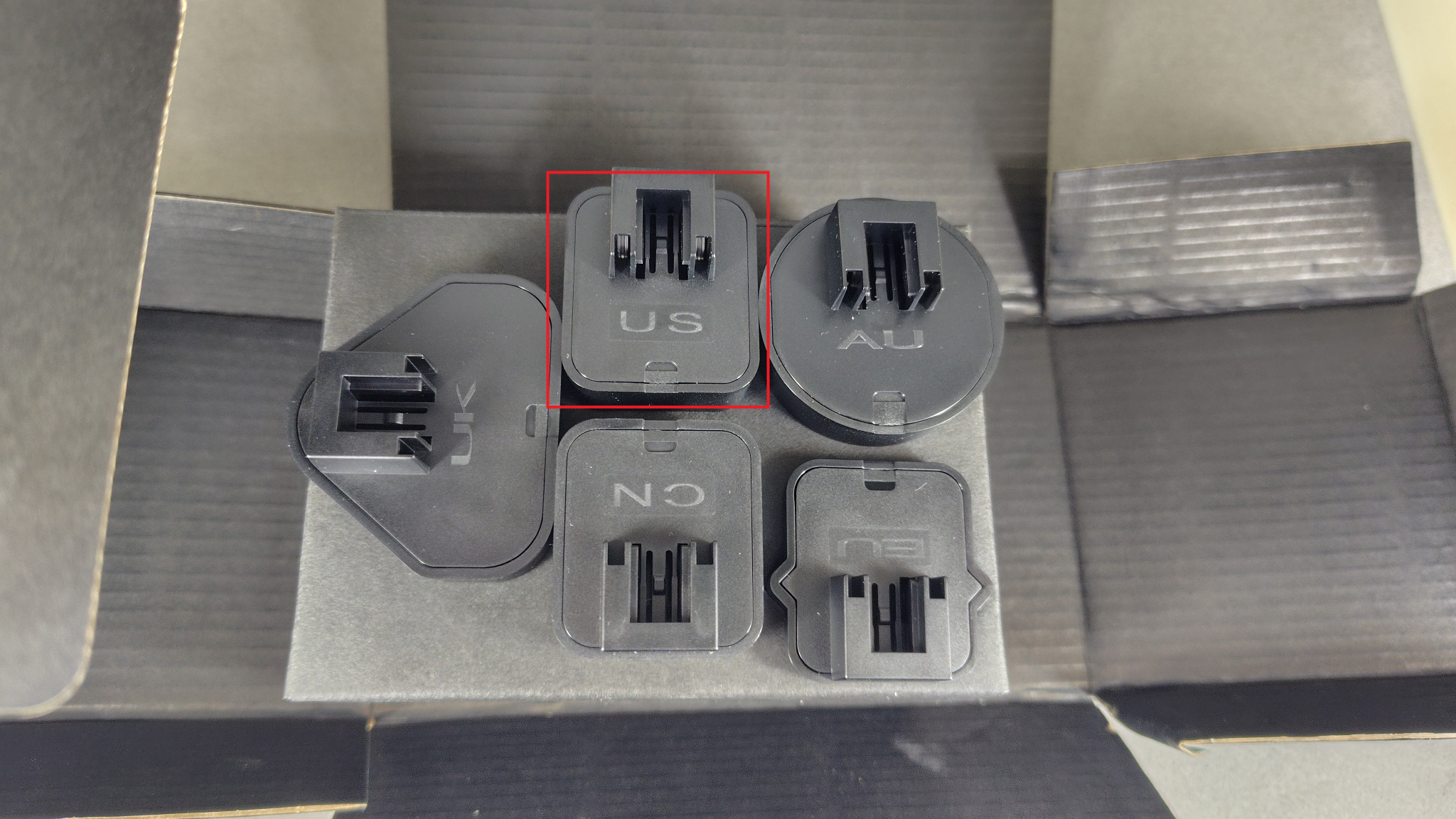

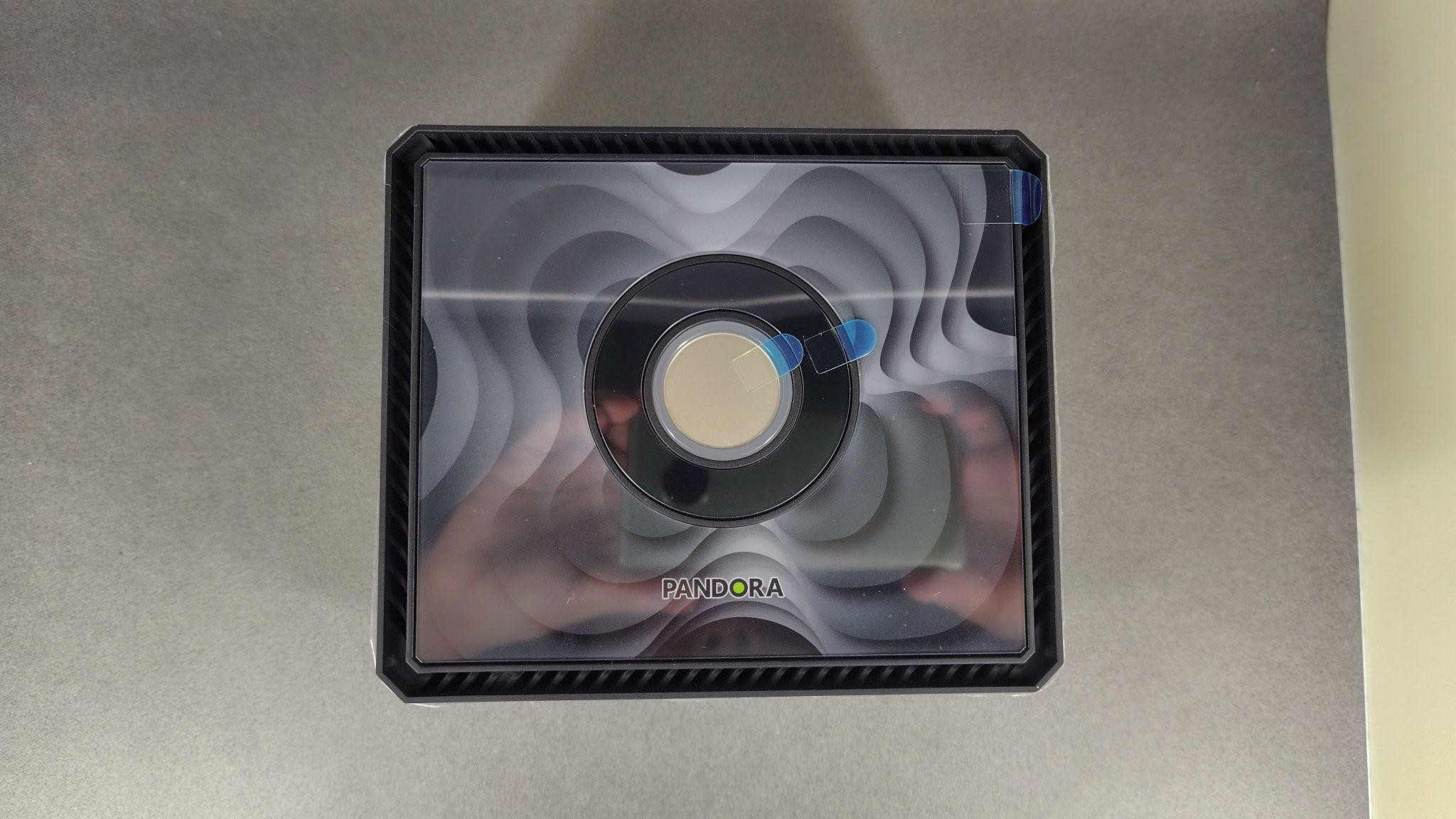

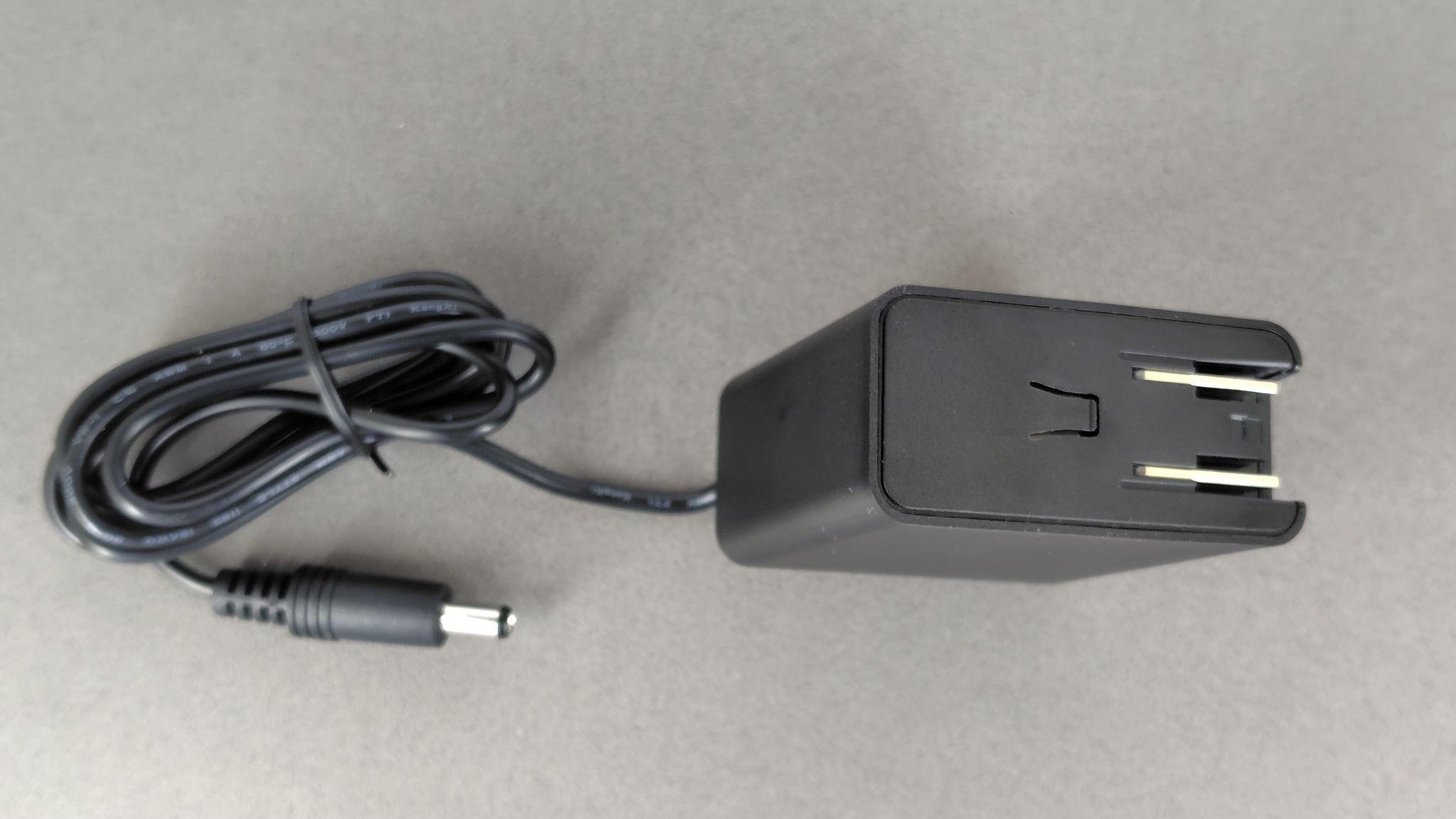

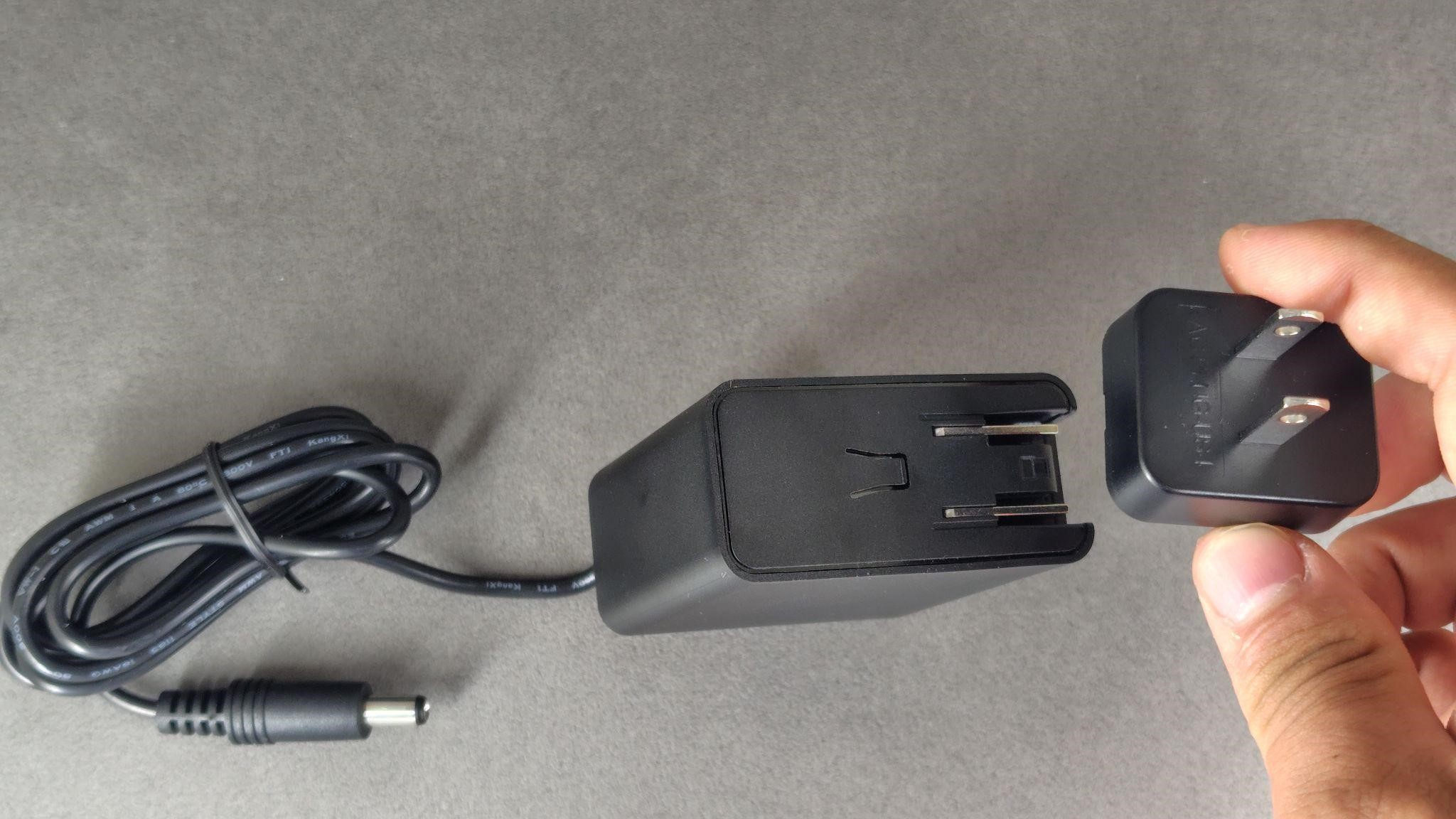

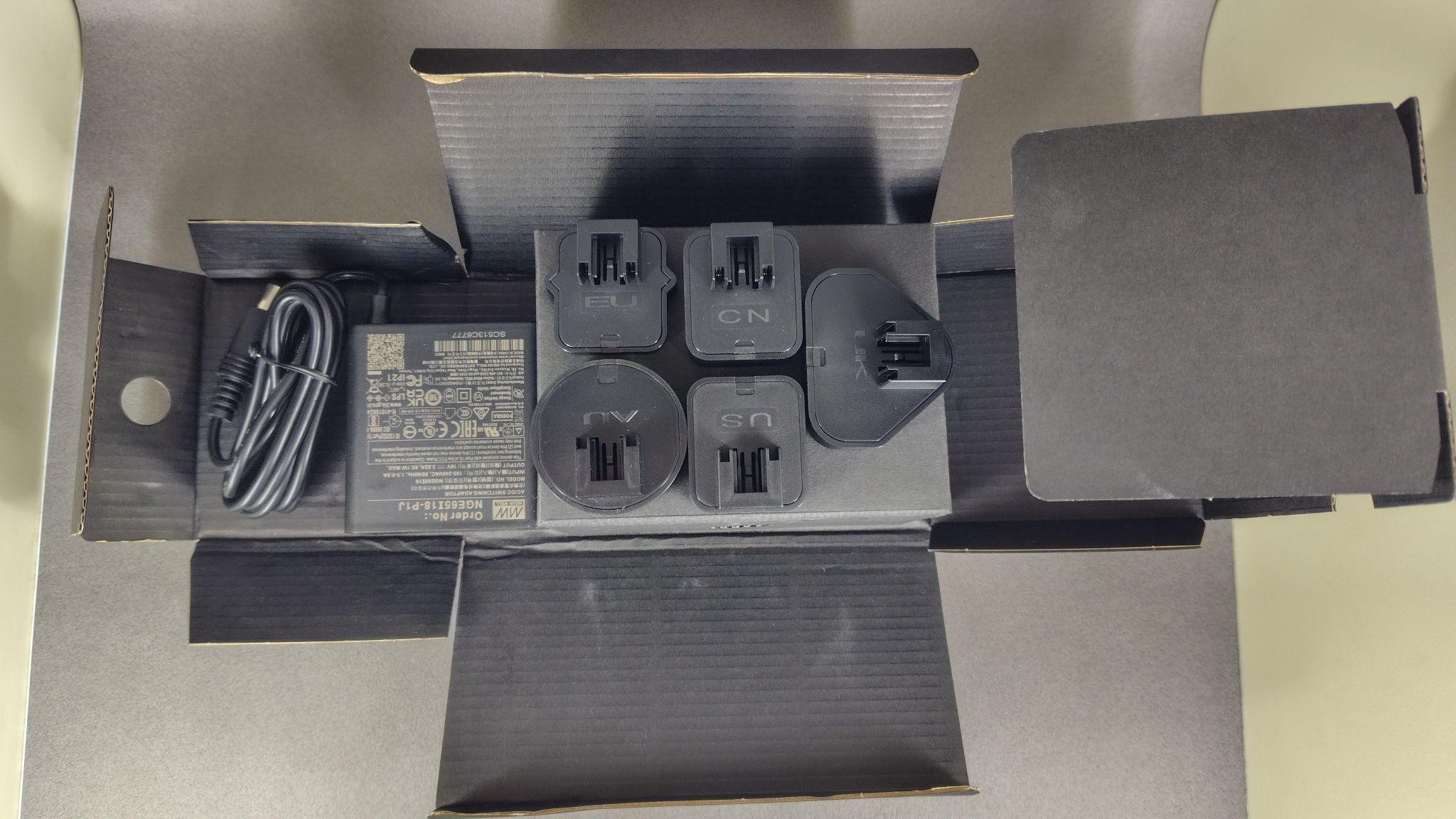

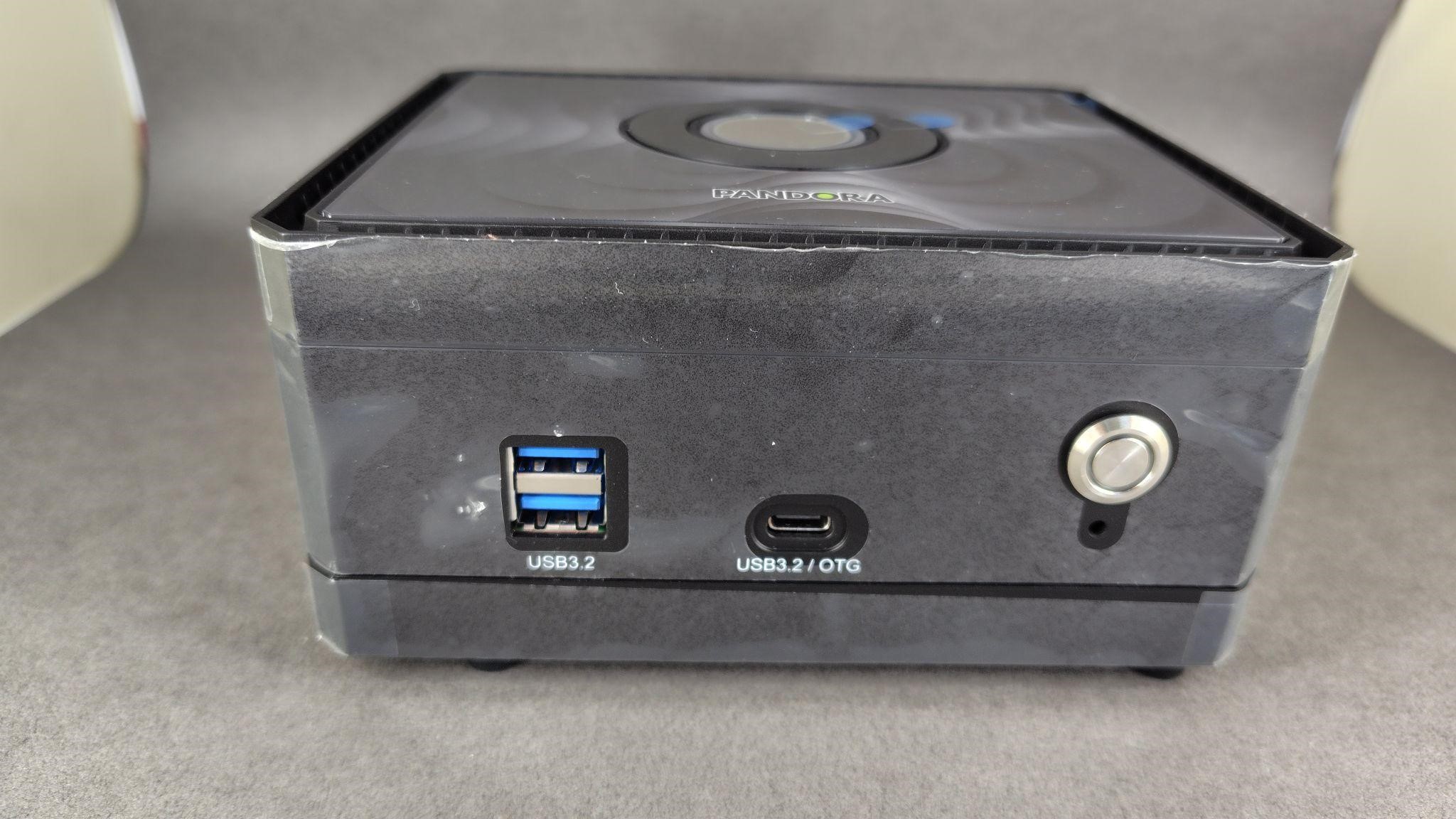

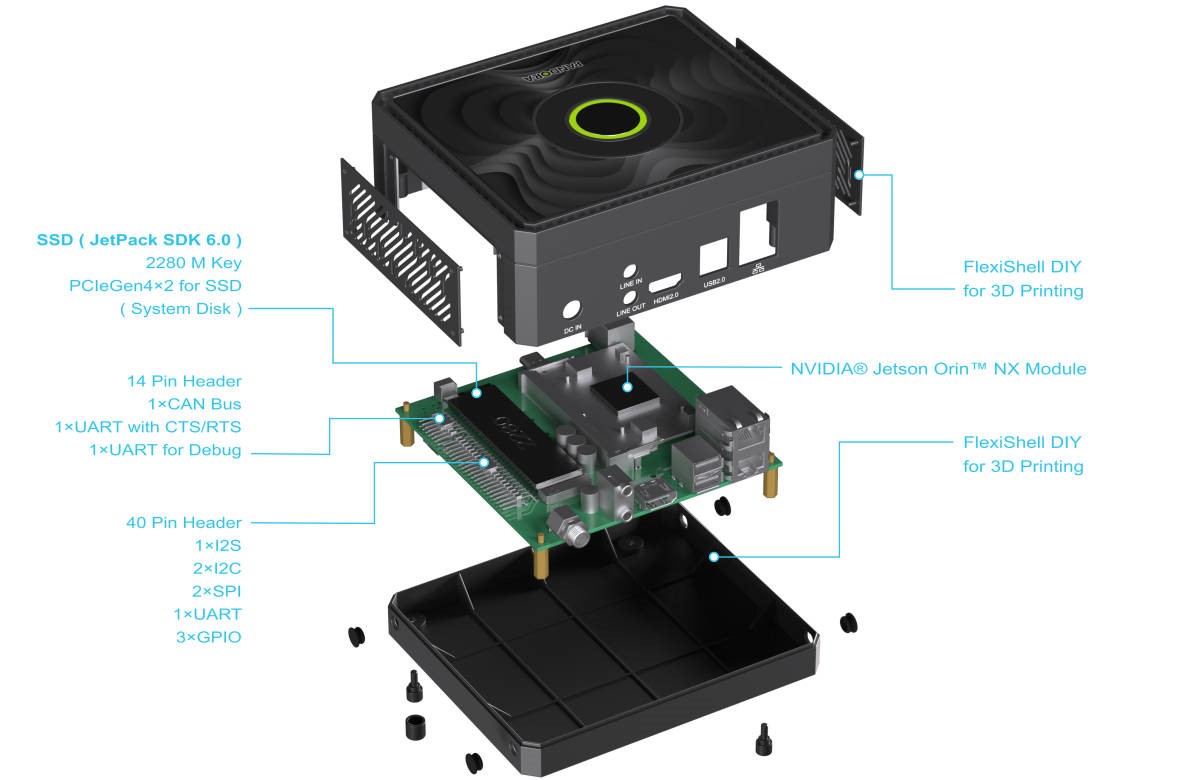

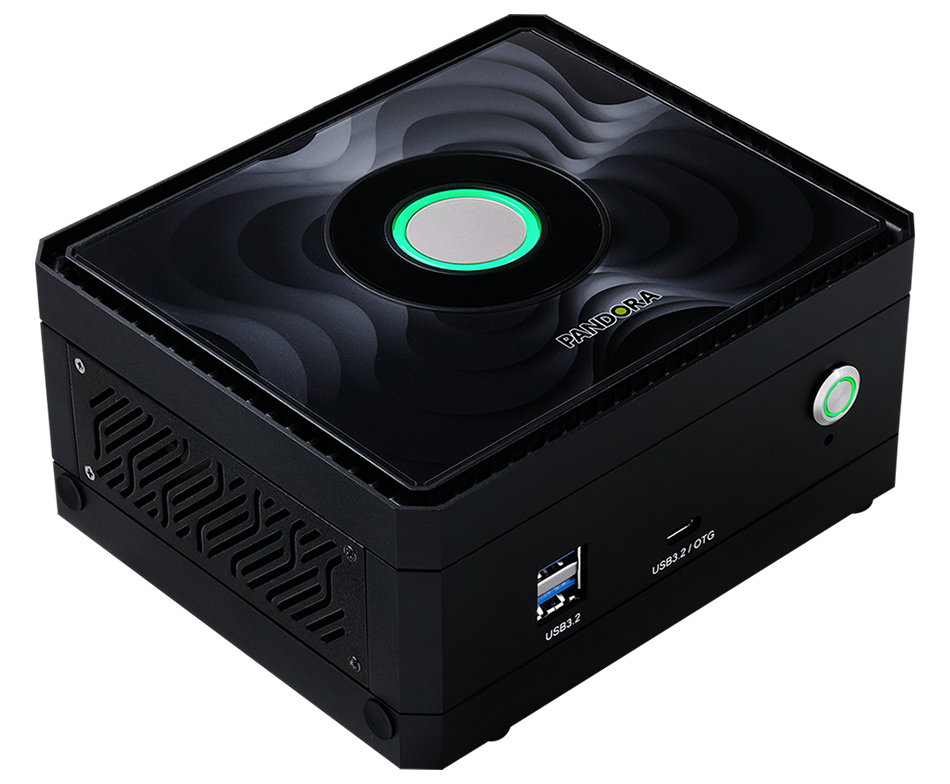

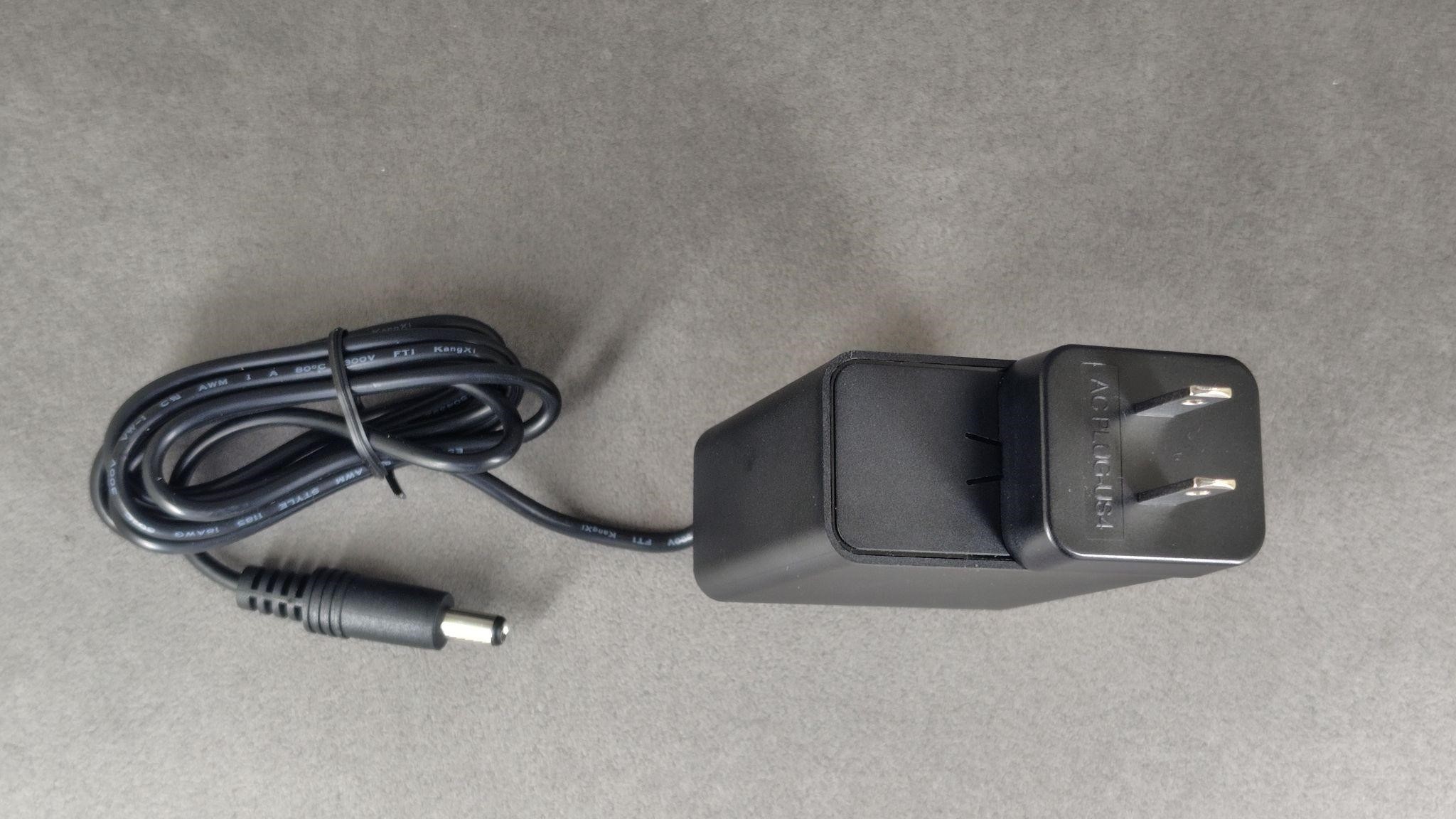

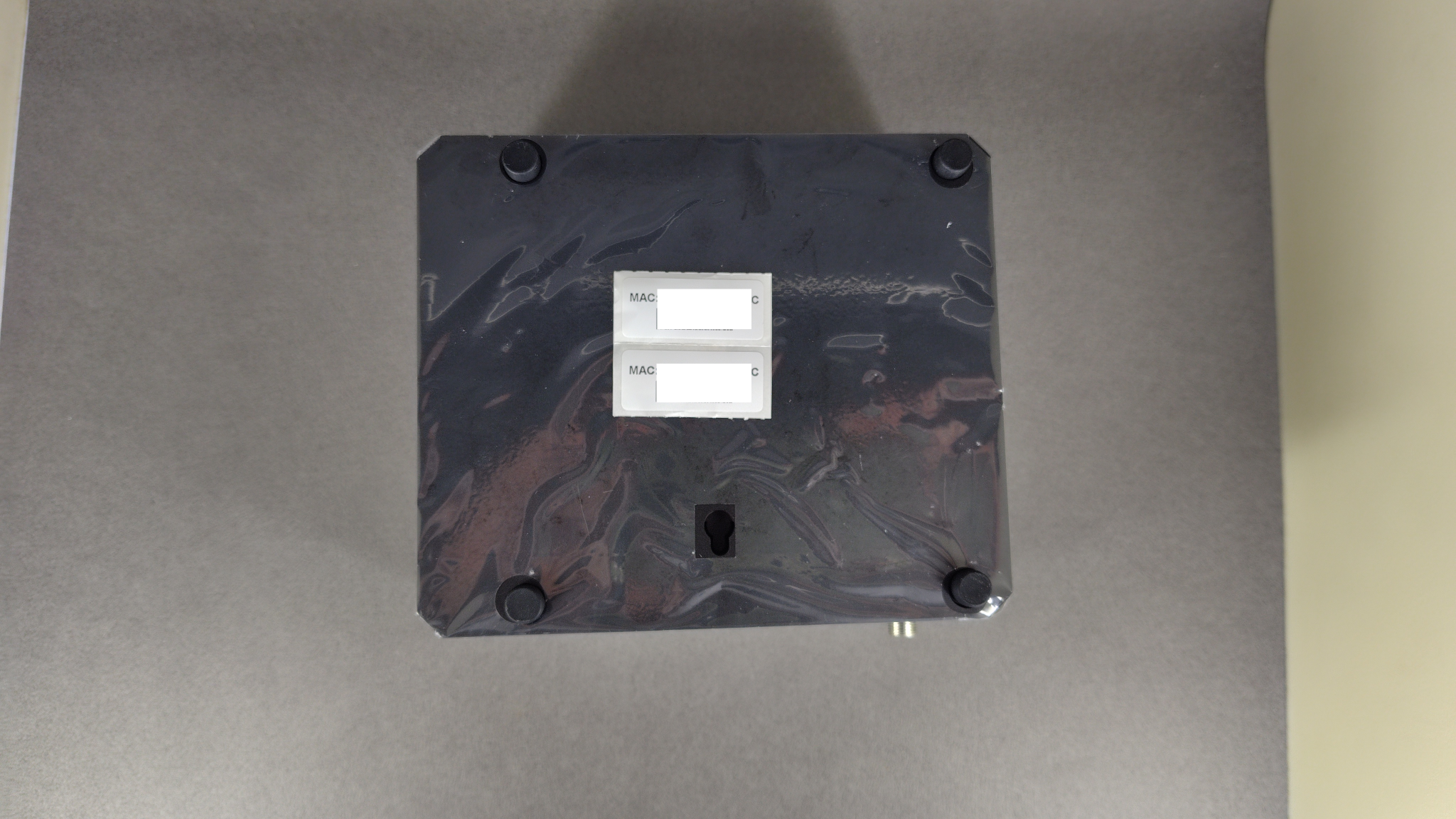

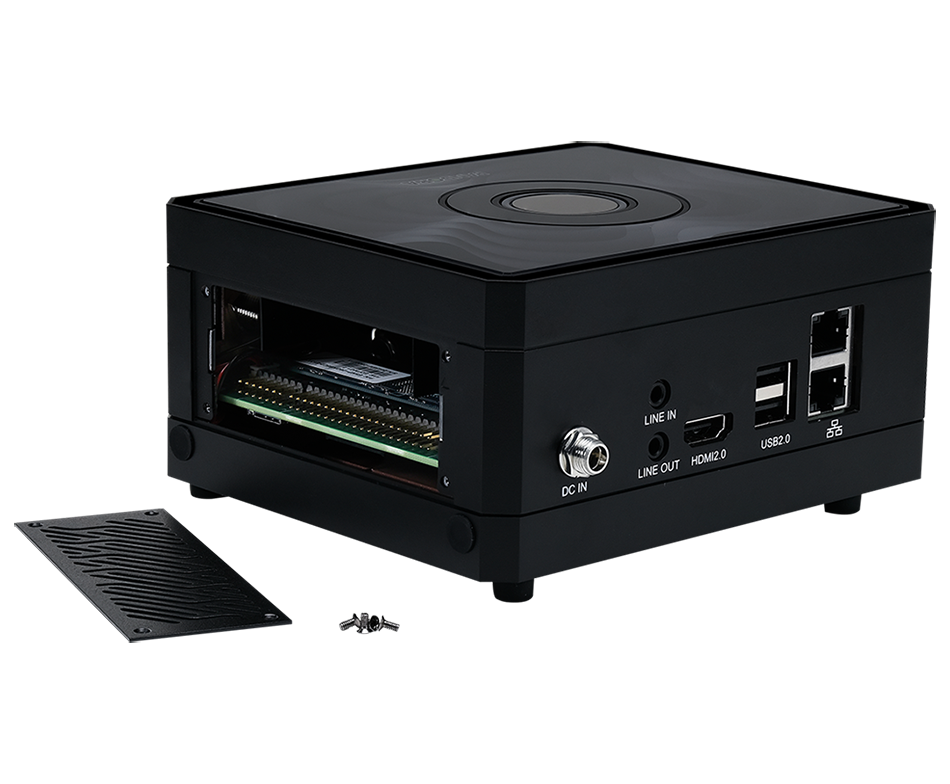

首先看看盒子外觀，可以看到右上角有寫著 NVIDIA Partner。 打開盒子，移除保護紙板之後，可以看到說明書，中文英文一式兩份。 說明書下方左側是包著袋子的 Pandora NX 16GB Super 本體，以及右側的變壓器盒子。 取出 Pandora NX 16GB Super，以及變壓器的盒子正面如下圖。 接著拿出Pandora NX 16GB Super，正面由上往下看如下圖，可以看到寫著 PANDORA，正中間的圓孔是 LED 呼吸燈。 背面兩張貼紙註明網卡MAC編號。 來看看介面，Pandora 有電源按鈕，這面由左至右有兩個 USB3.2 Gen2 ( Type-A )插孔，中間的是USB3.2 Gen2 ( Type-C ) ( OTG )是用來燒錄系統用的，最右邊則是電源按鈕，以及下方的 Recovery 孔 (避免誤觸需要用迴紋針之類物品才能操作)。 另外一面由左至右則是 DC電源輸入孔、3.5mm 音源孔輸入、3.5mm 音源孔輸出、兩個USB2.0 (Type-A )、2個RJ45 (最高支援1000Mbps) 側面可有通風孔，四個螺絲拆掉之後可以看到 GPIO 腳位。   拆卸右側面板，使用者可透過此 I/O 介面連接 I2C、I2S、GPIO、UART 等腳位。 整塊外殼拆開以下示意圖，系統 SSD 與運算模組位於同一面，出廠預設是 128GB 的SSD 並安裝好JetPack 6.2。(建議如果沒有要更新系統或其他需求盡量不要拆開)。詳細資訊請參考原廠資料。   接著來開箱配件豐富、有如潘朵拉之盒的電源變壓器外盒 (各位要注意順序，不然一不小心可能會收不回去) 打開後可以看到左側有變壓器，右側有各國的插頭。 如果在台灣使用，在此就用美規插頭，當然以您的實際需求為準。 變壓器規格是 18V 3.62A 65W。 變壓器插頭有卡榫設計，可以接上各種規格的插頭。 插上去之前，請將插頭突出面朝上，慢慢推進去就可以卡住。 卡榫卡住之後就可以正常使用變壓器了。 通上電後，上方的LED的呼吸燈狀態與代表狀況說明如下

• 環形循環：開機中、關機中、重新啟動中
• 恆亮：正常運作
• 呼吸：睡眠模式
• 熄滅：關機

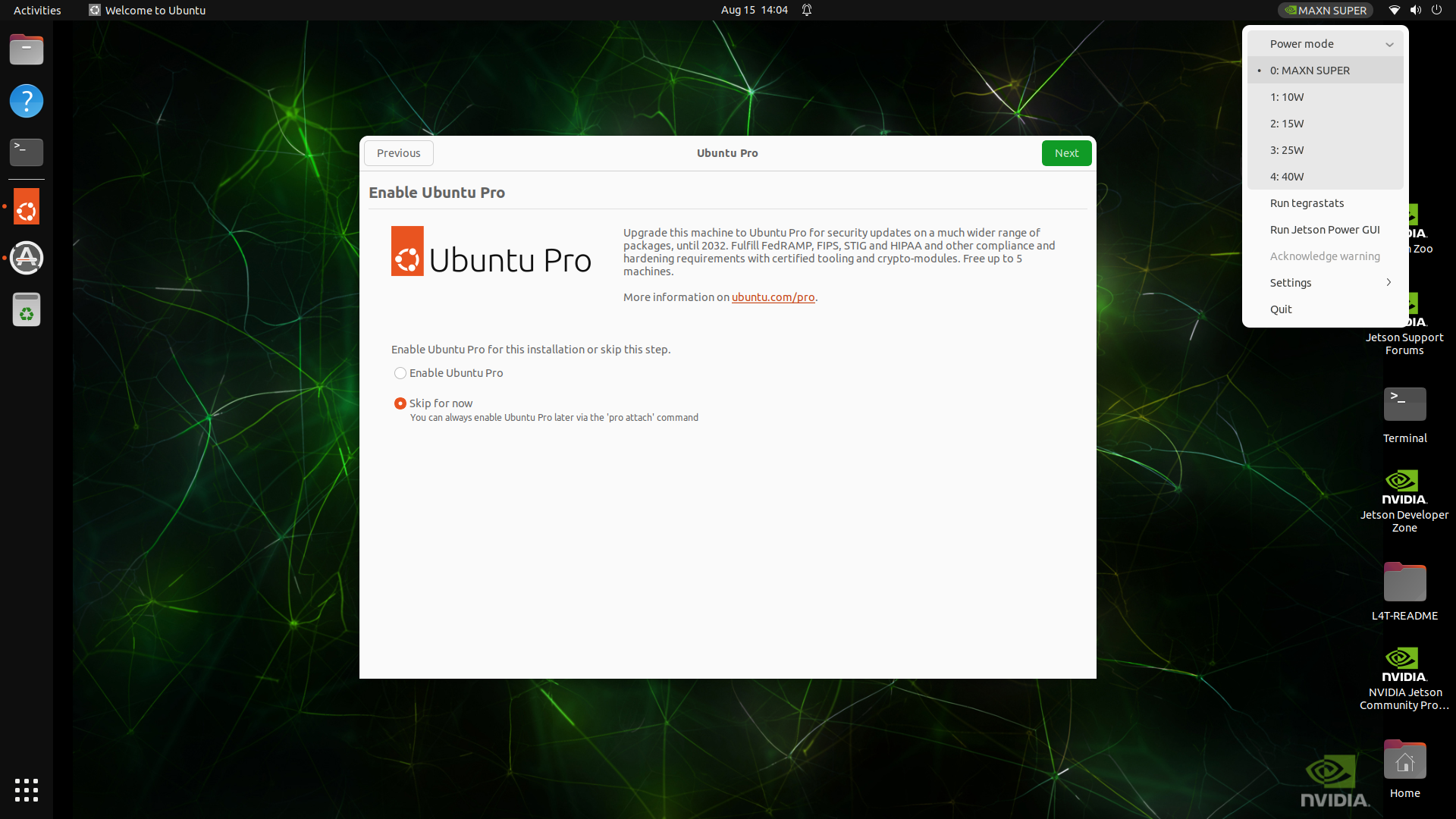

  開機後會直接進入 Linux Ubuntu 桌面，Pandora 預設安裝 JetPack 6.2，請點選桌面右上方的 Power mode，在其中設定為 MAXN SUPER 才可以發揮最高的效能。 預設使用者帳號與密碼皆為:pandora   如果要重新安裝作業系統或更換SSD，請參考以下原廠說明書PDF檔。

• 原廠各語系說明書
• 繁體中文說明書

如要下載映像檔，請點選本網址，再根據您的設備以及JetPack版本選擇對應的 Pandora image File。

總結

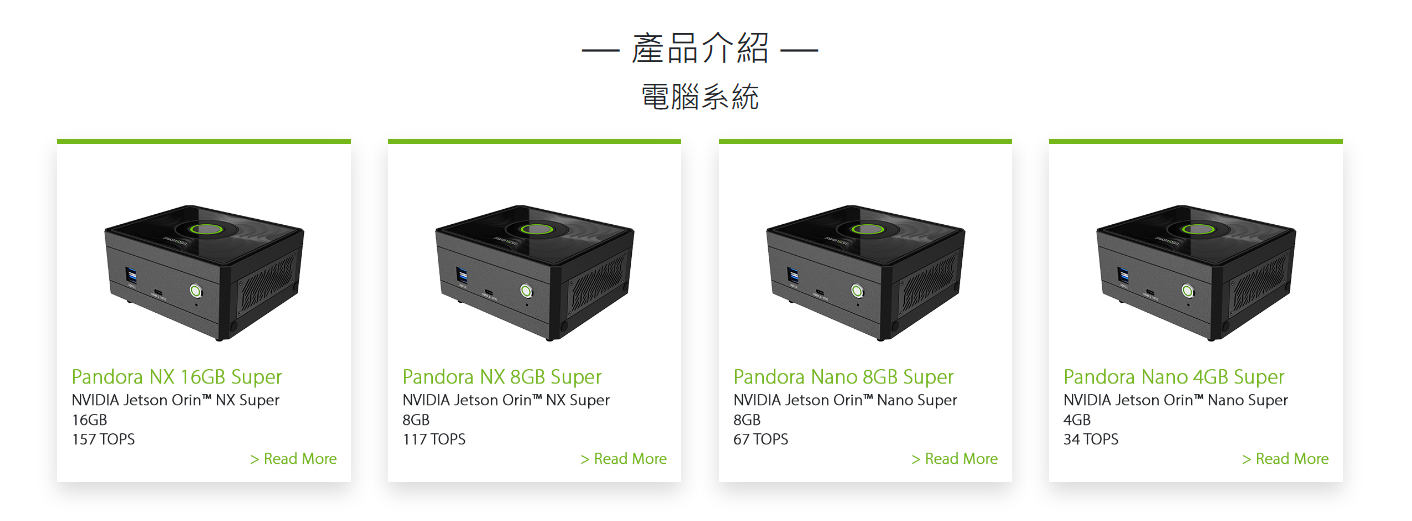

Pandora NVIDIA Jetson Orin NX 16GB Super 無疑是一款為專業開發者與 AI 愛好者設計的強大邊緣運算裝置。從精巧堅固的機身設計、豐富的 I/O 介面（包含雙 RJ45 網路孔與多個的 M.2 擴充槽）還有很少見的3.5mm 音源孔讓需要應用到相關音訊輸入、輸出應用的人可以不用另外找音效卡 ，還有開箱即用的 JetPack 6.2 系統 ，處處都體現了其便捷與高效的核心理念。 另外Pandora NVIDIA Jetson Orin系列也不只有Orin NX，也有更經濟實惠的 Orin Nano。可以根據您的需要選購相關產品，如需訂購可以聯絡機器人王國商城，網站下方都有相關聯絡資料。 參考資料

• https://www.yuan.com.tw/zh-tw/pandora?Id=97
