RK 水質監測系統使用說明 - Raspberry Pi 為核心的物聯網系統

前言

本篇要來介紹的是由本公司所研發的RK水質監測系統，具有以下功能：

• ● 測量液體水濁度 ● 測量液體酸鹼值 ● 測量液體溶氧量 ● 測量液體導電度 ● 測量液體溫度 ● 可將數值上傳至雲端的Google 試算表中，也可儲存於本機端檔案

撰寫/攝影	許鈺莨
時間	2小時	材料表	Raspberry Pi 4 詳洽 service@robotkingdom.com.tw 或致電(02) 2306-2900
難度	2.5（滿分5）

本文

本文將介紹RK水質監測系統的組成、使用方法、好用的圖形化介面，以及我們錄製好的教學影片。

RK水質監測系統有哪些感測器

本系統由下列感測器組成：

• Gravity: 類比式水濁度感測器
• Gravity: 類比式酸鹼值感測器
• Gravity: 類比式溶氧量感測器
• Gravity: 類比式導電度感測器
• Gravity: 土壤溫溼度感測器
• 防水溫度感測器

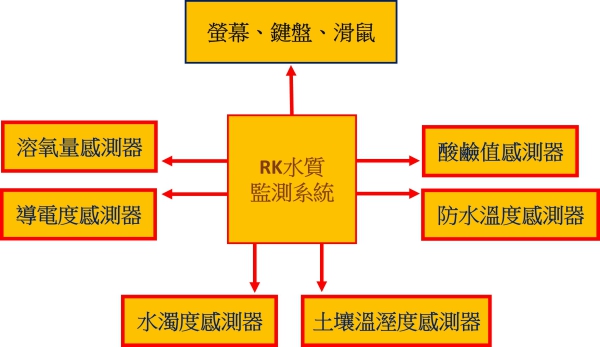

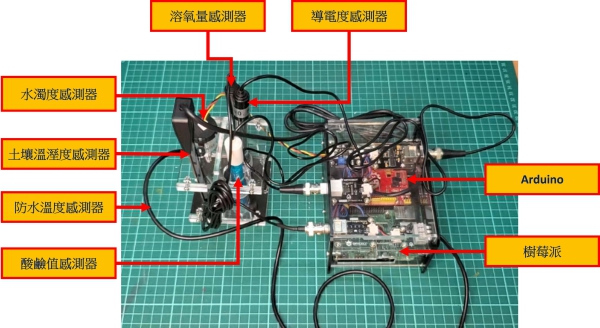

以下是所有感測模組的成品介紹 壓克力盒中就類似RK水質感測系統的大腦，盒中紅色開發板為Arduino，綠色開發板為樹莓派，系統架構圖如下圖所示。 本系統是由Arduino來收集各個感測器的數值，再將數值傳送到樹莓派，而數值的呈現方式則是由數莓派的圖形化介面來呈現。

RK水質監測系統使用方法

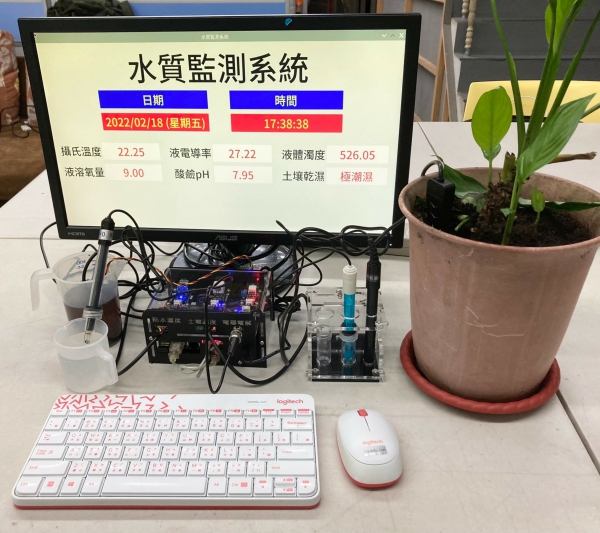

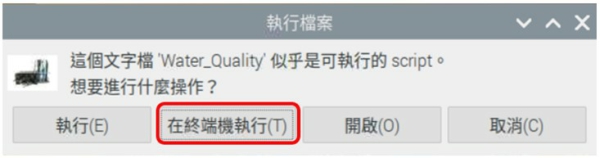

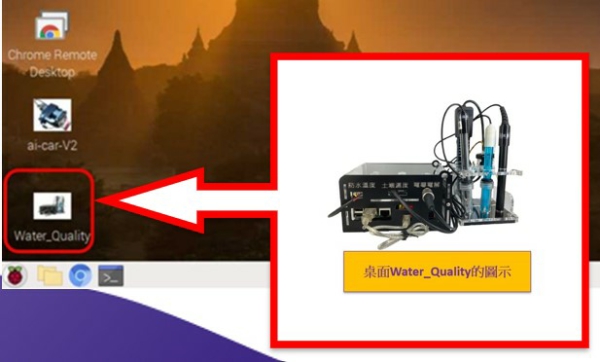

操作本水質監測系統時，須將樹莓派主機接上螢幕、鍵盤、滑鼠來使用，開機後樹莓派桌面會看見RK水質監測系統的icon圖示(如上圖紅框處)。 點選兩下後，按在終端機執行可開啟程式。 點選兩下後，選擇 在終端機執行 可開啟程式。 實體展示畫面如下： 上圖使用了土壤感測器插入盆栽中、防水溫度計測汙水溫度、水濁度感測器測汙水濁度、導電度感測器測清水導電度的情境，可以知道當時的土壤乾濕為 極潮濕、攝氏溫度為 22.5 度、液體濁度為 526.05 NTU、液電導率為 27.22 ms/cm。

RK水質監測系統圖形化介面功能介紹

本段說明本系統之介面功能

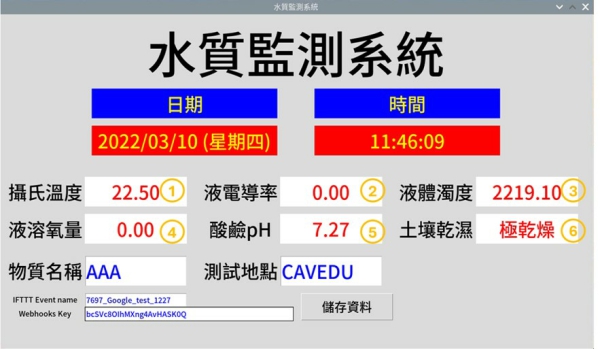

即時顯示感測器資料

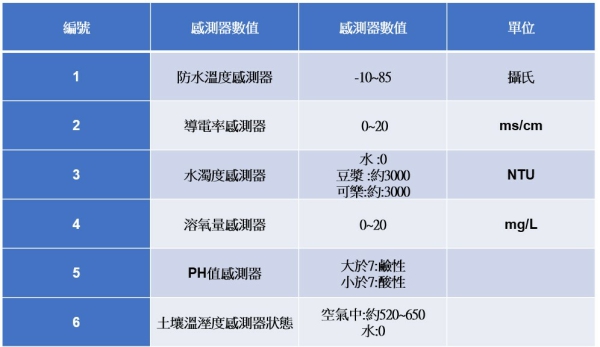

在介面中可以得知目前的日期與時間，以及感測器的數值，以下為感測器名稱，與感測器之測量數值範圍。

感測器數值上傳至雲端

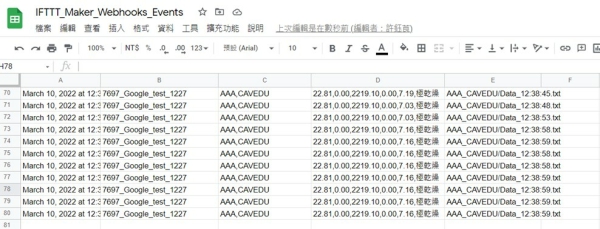

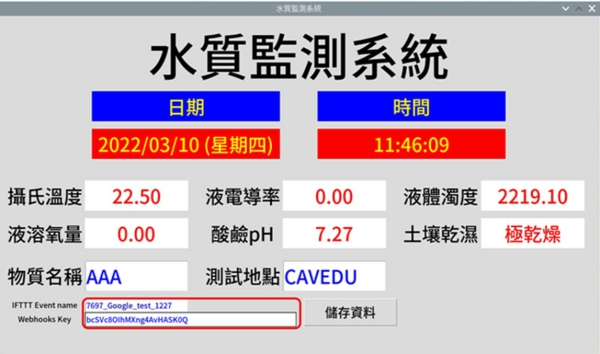

本系統可將感測器數值上傳到雲端Google試算表，但需要申請 FTTT帳號去得到 IFTTT Event name和Webhook Key。相關文章請點我

感測器資料儲存在本機端

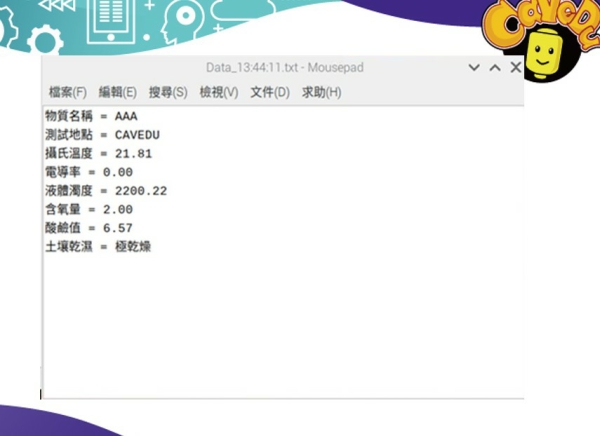

感測器數值資料除可上傳雲端外，也會一併將資料以 txt檔存在樹莓派本機端，如下圖： 最後實際展示導電度感測器校準和酸鹼值感測器校準影片，供各位讀者參考。 導電度感測器校準影片 [embedyt] https://www.youtube.com/watch?v=L0SQF2DJtS0[/embedyt] 酸鹼值感測器校準影片 [embedyt] https://www.youtube.com/watch?v=dtwDNxqKHOo[/embedyt]   本次開箱文就介紹到這邊，有興趣進一步了解或添購的讀者或學校單位，歡迎來信service@robotkingdom.com.tw，或致電 (02) 2306-2900。
