AIoT&邊緣運算[開箱]-ASUS IoT PE1103N高效能無風扇邊緣 AI 電腦 NVIDIA Jetson Orin NX Super開箱
前言:
這次沒有踢到箱子，而是要來開箱 ASUS IoT PE1103N 高效能無風扇邊緣 AI 電腦，搭載 NVIDIA Jetson Orin NX Super。
先前商城已經上架過的 ASUS 工業級主機 PE1002N（搭載 NVIDIA Jetson Orin NX 16GB 運算模組）本身規格就已相當出色，可支援 最多 4 組 GMSL2 攝影機。而這次登場的 ASUS IoT PE1103N 更進一步升級，最高可支援 8 組 GMSL2 相機，在多鏡頭 AI 視覺與工業應用場景上，提供更強大的擴充能力與彈性。
一、 產品規格亮點
以下為原廠介紹:
這是一款搭載 NVIDIA® Jetson™ Orin™ Nano™ NVIDIA® Jetson™ Orin™ NX™ 的邊緣 AI 系統，最高可支援八組 GMSL2 相機，專為滿足自駕車、機器人、工業自動化與影像監控等高階 AI 應用的嚴苛需求而設計。
- 高效能邊緣 AI 運算：搭載 NVIDIA® Jetson Orin™ NX 與 Orin™ Nano 核心模組。
- 無風扇寬溫設計：精巧的機構設計，支援 -20°C 至 60°C 的寬溫運作範圍。
- 彈性的無線擴充能力：可透過選配模組，輕鬆擴充 Wi-Fi、4G/5G 及支援 PPS 的 GNSS 功能。
- 寬電壓直流輸入與智慧電源管理：內建智慧電源啟閉控制 (Ignition Control)，適用於多種電源環境。
- 軍規等級的強固可靠性：通過美國軍規 MIL-STD-810H 標準測試，可抵禦嚴苛環境的挑戰。
- 豐富多元的 I/O 介面：配備 1 組支援 PTP 的 10 GbE、1 組 GbE、2 組 RS232/422/485 及 1 組 CAN bus 連接埠。
二、 開箱與外觀展示
廢話不多說，先來看看整體外觀。

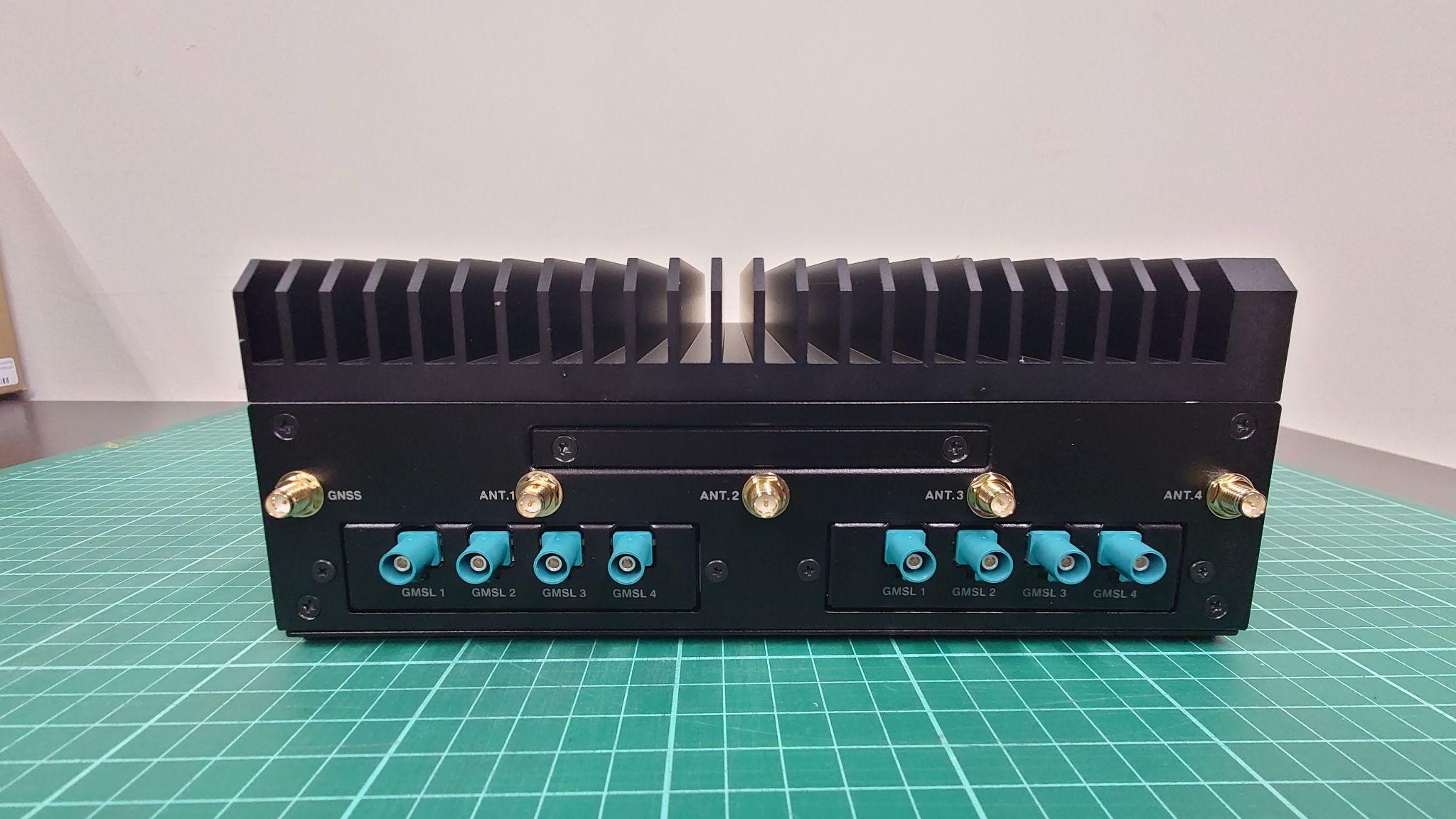

主機背面配置了 8 組 GMSL2 連接埠，可同時支援多路 GMSL 攝影機輸入。後續我們也將針對 GMSL 的相關應用進行實測，並陸續分享於 Facebook 與相關 Blog 文章中。

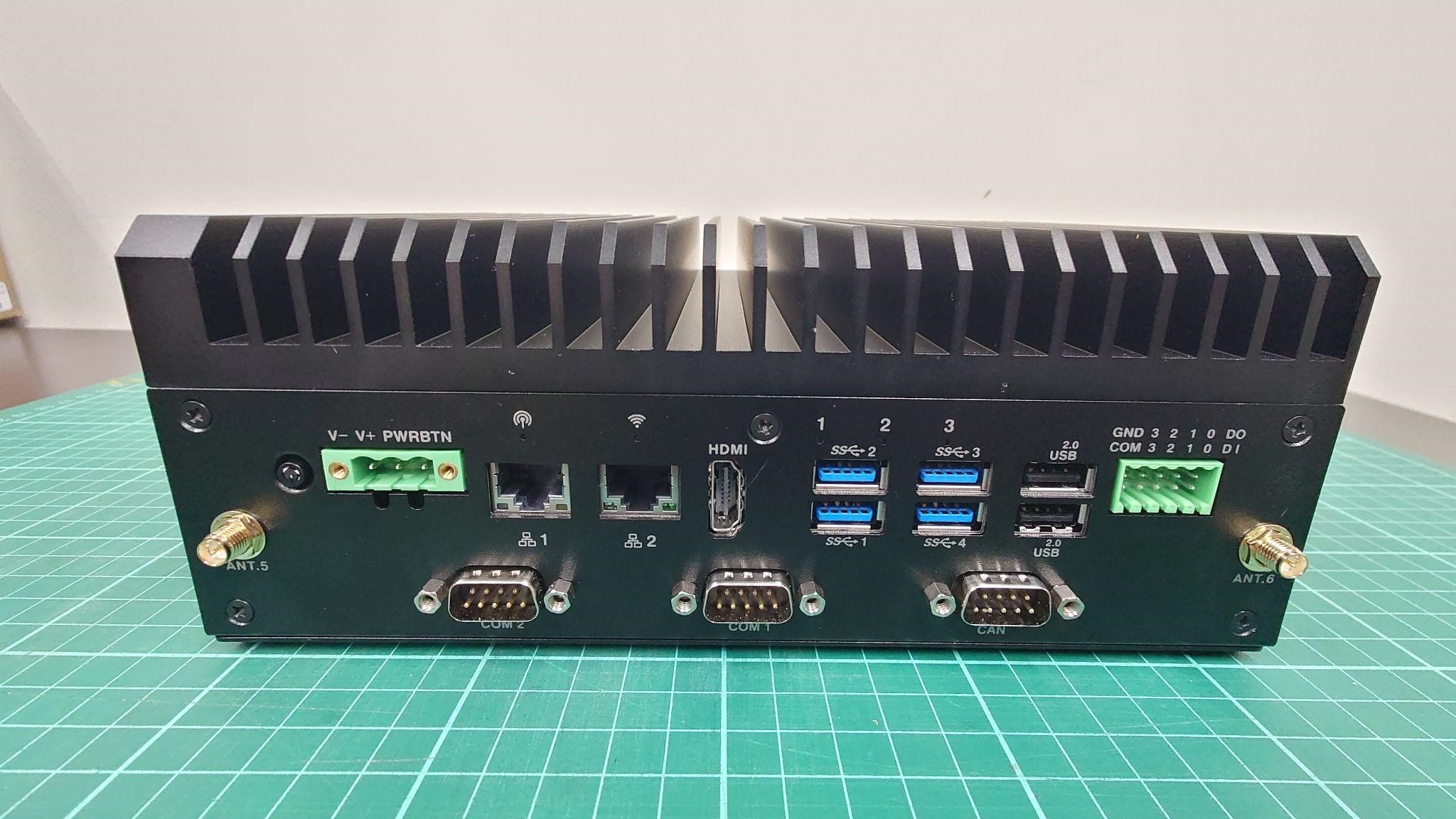

常見的 I/O 介面如 電源孔、USB、網路孔與 HDMI 輸出，皆集中配置在機身正面，方便實際部署與接線。

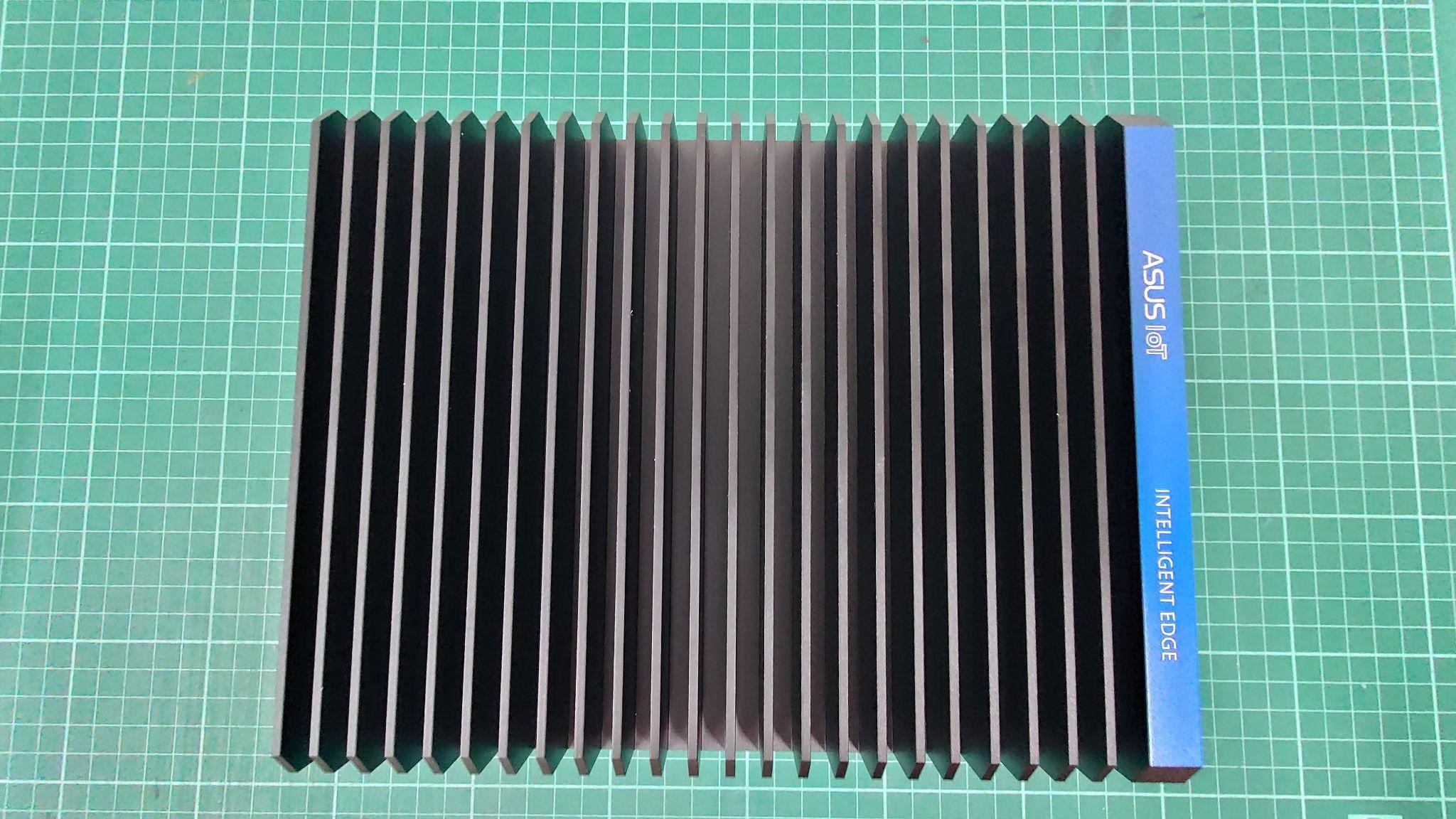

由上往下看的樣子如下圖，機身頂部與側邊佈滿大型黑色散熱鰭片，採用無風扇（Fanless）散熱設計，能有效提升散熱效率並降低維護成本，同時避免灰塵堆積。
本次機型的側邊並未配置任何連接埠，主要的輸入與輸出介面皆集中於機身的正、背兩面，整體配置相當俐落。
[gallery ids="62539,62538"]
若僅需 4 組 GMSL 介面 的應用需求，也可參考 ASUS 工業級主機 PE1002N（搭載 NVIDIA Jetson Orin NX 16GB 運算模組）：
產品連結:
https://robotkingdom.com.tw/product/asus-pe1002n-nvidia-jetson-orin-nx-16gb/
包裝與防護
PE1103N 採用簡潔的工業標準瓦楞紙盒包裝，內部使用高密度白色緩衝泡棉（EPE）緊密包裹機體，確保設備在運輸過程中免受衝擊。主機外層覆蓋有銀灰色防靜電袋，展現對精密工業零件的防護標準。
[gallery ids="62541,62542,62543,62544"]
機身結構
- 散熱設計： 機身頂部與側邊佈滿大型黑色散熱鰭片，採用無風扇（Fanless）散熱設計，能有效提升散熱效率並降低維護成本，同時避免灰塵堆積。
[gallery ids="62548,62547"]
- 強韌認證：機身通過軍規等級 MIL-STD-810H 測試標準，可承受強烈震動與衝擊，適用於嚴苛環境。
- 重量說明：整機重量約 3.5 公斤，搬運時建議雙手操作，以確保安全。
- 尺寸：223 × 170 × 78 mm
- 重量：3.5 kg
[gallery ids="62548,62549"]
隨機附帶的配件盒包含：
- 電源變壓器： Delta 台達電子製造之 120W 工業級變壓器（ADP-120VH D），支援 20V/6A 輸出。
- DC 轉接線： 包含 3-pin 終端接頭（Terminal Block），並配有專用的電源切換開關（開關按鈕）。
[gallery size="medium" ids="62550,62551,62552,62553"]
ASUS PE1103N 產品規格表
| 類別 |
規格項目 |
詳細說明 |
| 處理運算系統 |
核心模組 (SOM) |
NVIDIA Jetson Orin Nano 4G / 8G 或 Jetson Orin NX 8G / 16G |
|
中央處理器 (CPU) |
6 核或 8 核(NX 16G) Arm® Cortex®-A78AE v8.2 |
|
圖形處理器 (GPU) |
最高 1024 核 NVIDIA Ampere GPU，含 32 個 Tensor 核心 |
|
記憶體 (Memory) |
4GB / 8GB / 16GB LPDDR5 (64-bit 或 128-bit) |
| 有線連接埠 |
乙太網路 |
1 x 1Gbps & 10 Gbps (支援 PTP & gPTP) |
|
USB 埠 |
4 x USB 3.2 Gen1 (Type-A)
2 x USB 2.0 (Micro-USB 僅供系統燒錄使用)
2 x USB 2.0 (內部插針) |
|
序列埠/匯流排 |
2 x RS-232/422/485 (DB9) 以及 1 x CAN bus (DB9) |
|
數位輸入輸出 (DIO) |
4 x DI, 4 x DO (10-pin 端子台，具備隔離保護) |
|
顯示輸出 |
1 x HDMI (Orin Nano: 1.4a 4K@30Hz / Orin NX: 2.0b 4K@60Hz) |
|
除錯埠 |
1 x Micro-USB 除錯控制台 (Debug console) |
| 無線擴充 |
通訊功能 |
支援選購 Wi-Fi、藍牙、行動網路 (4G/5G) 與 GNSS 定位系統 |
| 擴充插槽 |
M.2 M key |
1 x 2242/2260/2280 (支援 M.2 SSD, PCIe 介面, 作為系統碟) |
|
M.2 E key |
1 x 2230 (支援 Wi-Fi/BT 模組) |
|
M.2 B key |
1 x 3042/3052 (支援 4G/5G 模組) |
|
華碩擴充模組 (AEM) |
2 x AEM 插槽 (可擴充 LAN、GMSL 影像輸入或 OOB) |
|
SIM 卡槽 |
2 x nano-SIM 插槽 |
| 電力規格 |
輸入電壓 |
9 至 36 VDC, 3-pin 端子台 (內建點火電源控制功能) |
| 機構設計 |
安裝方式 |
壁掛式 (Wall-mount)，支援導軌轉接件 (DIN rail clips) |
|
尺寸 |
223 x 170 x 78 mm |
|
重量 |
3.5 公斤 |
| 環境耐受 |
工作溫度 |
-20°C 至 60°C |
|
儲存溫度/濕度 |
-40°C 至 85°C / 相對濕度 10% ~ 95% (非冷凝) |
| 安全與可靠性 |
安全晶片/看門狗 |
內建 TPM 2.0 晶片 / 硬體式看門狗定時器 (HW WDT) |
| 作業系統 |
OS 支援 |
Ubuntu Desktop(Jetapck6.2.1) |
更多詳細的規格資料可以參考以下原廠網站資料:
https://dlcdnwebimgs.asus.com/files/media/985117bc-16e9-4d95-9245-e98a6b64a1b6/pe1103n-datasheet.pdf
亮點整理:
豐富的 I/O 介面與連接能力:
PE1103N 具備多樣化的連接埠，支援複雜的感測器整合：
正面接口
- 網路： 1 x 1Gbps LAN 與 1 x 10Gbps 高速 LAN（支援 PTP）。
- 顯示： 1 x HDMI (支援最高 4K@60Hz 輸出)。
- USB： 4 x USB 3.2 Gen1 Type-A。
- 控制與通訊：
◦ 2 x RS-232/422/485 (DB9)。
◦ 1 x CAN Bus (DB9)。
◦ 1 x DIO (4-in / 4-out) 隔離型終端模組。
- 電源輸入： 9V 至 36V 廣域直流輸入。
- 相機支援： 透過 ASUS 擴充模組（AEM），最高可支援 8 組 GMSL 2.0 相機（使用 Fakra 接頭），適用於自動導航視角。
- 行動通訊： 雙 nano-SIM 卡插槽，支援 4G/5G 模組擴充。
- 無線擴充： 預留多組天線孔位（ANT.1 至 ANT.6），支援 Wi-Fi、藍牙及 GNSS 衛星定位。
- 調試孔位： 設有專用 Console 與 Debug 用的 Micro-USB 連接埠。

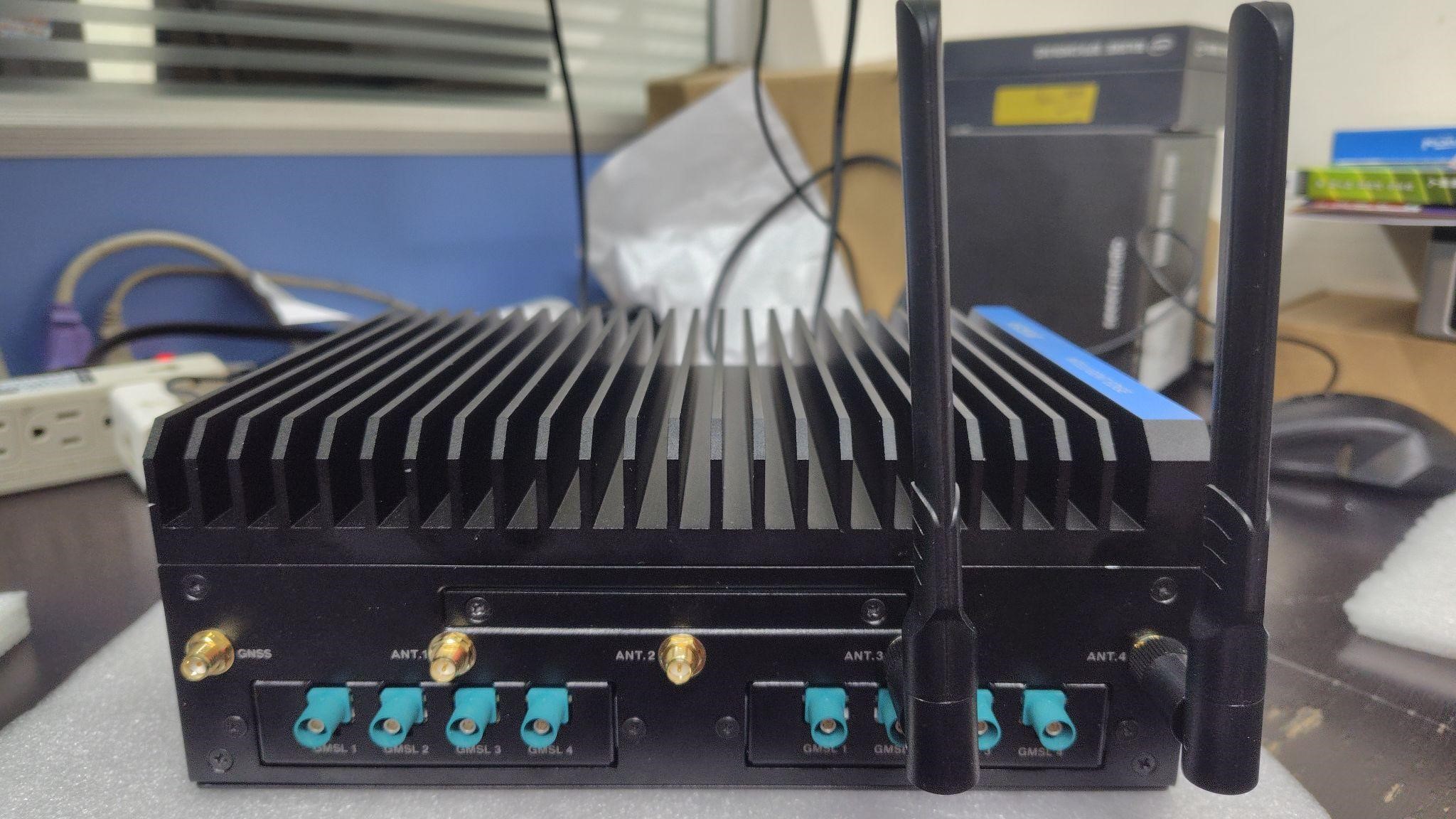

目前 Wi-Fi 天線預設安裝於 ANT.3 與 ANT.4 接孔。
如需使用 Wi-Fi 功能，請自行另購相容天線(或是請我們一次搭配好)，並安裝至上述兩個天線孔位。

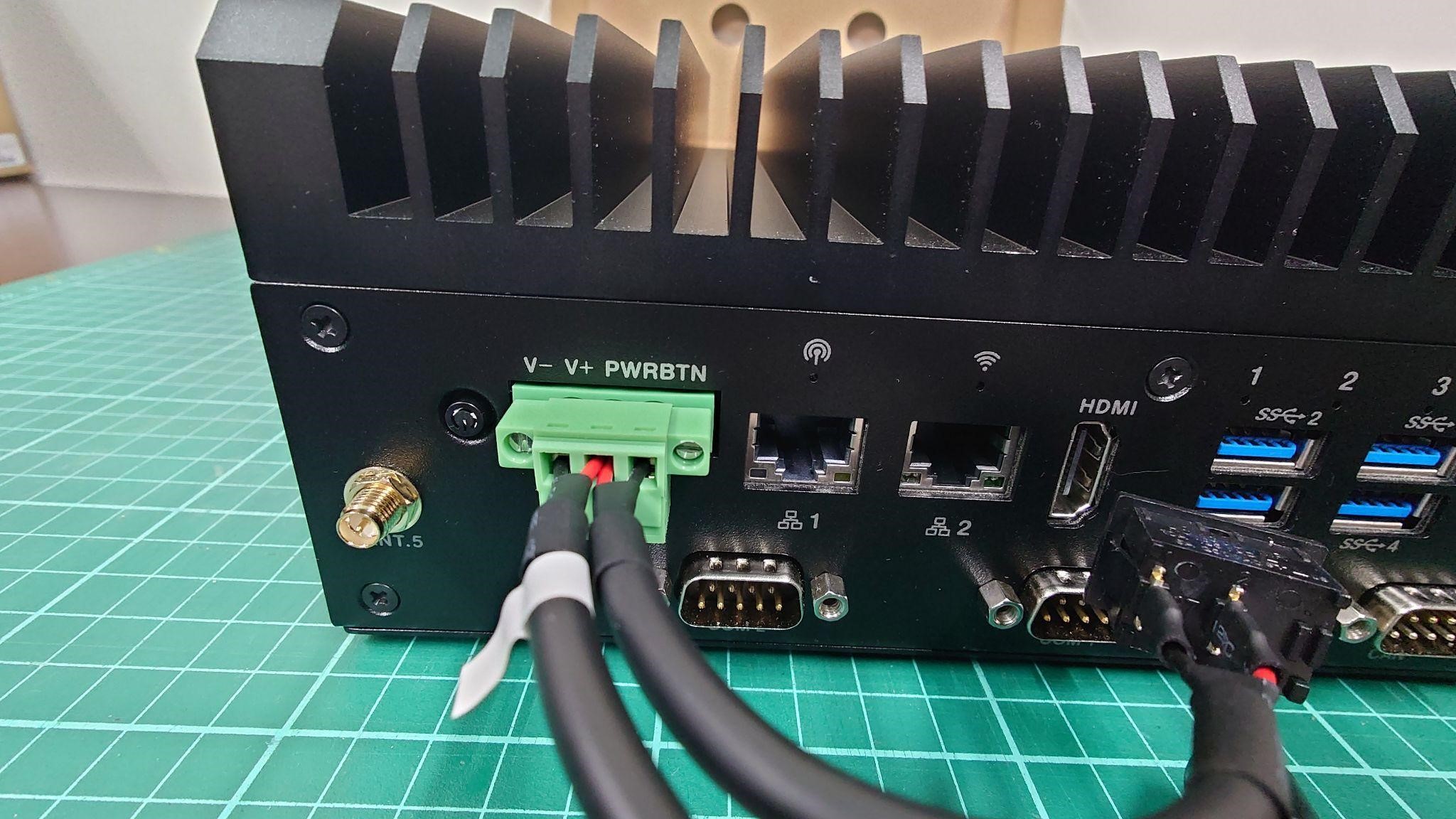

實際接上電源後如圖所示，可依照標示 V- / V+ / PWRBTN 進行接線（黑線、紅線與開關線）。接頭具備防呆設計，正常情況下不易接錯。

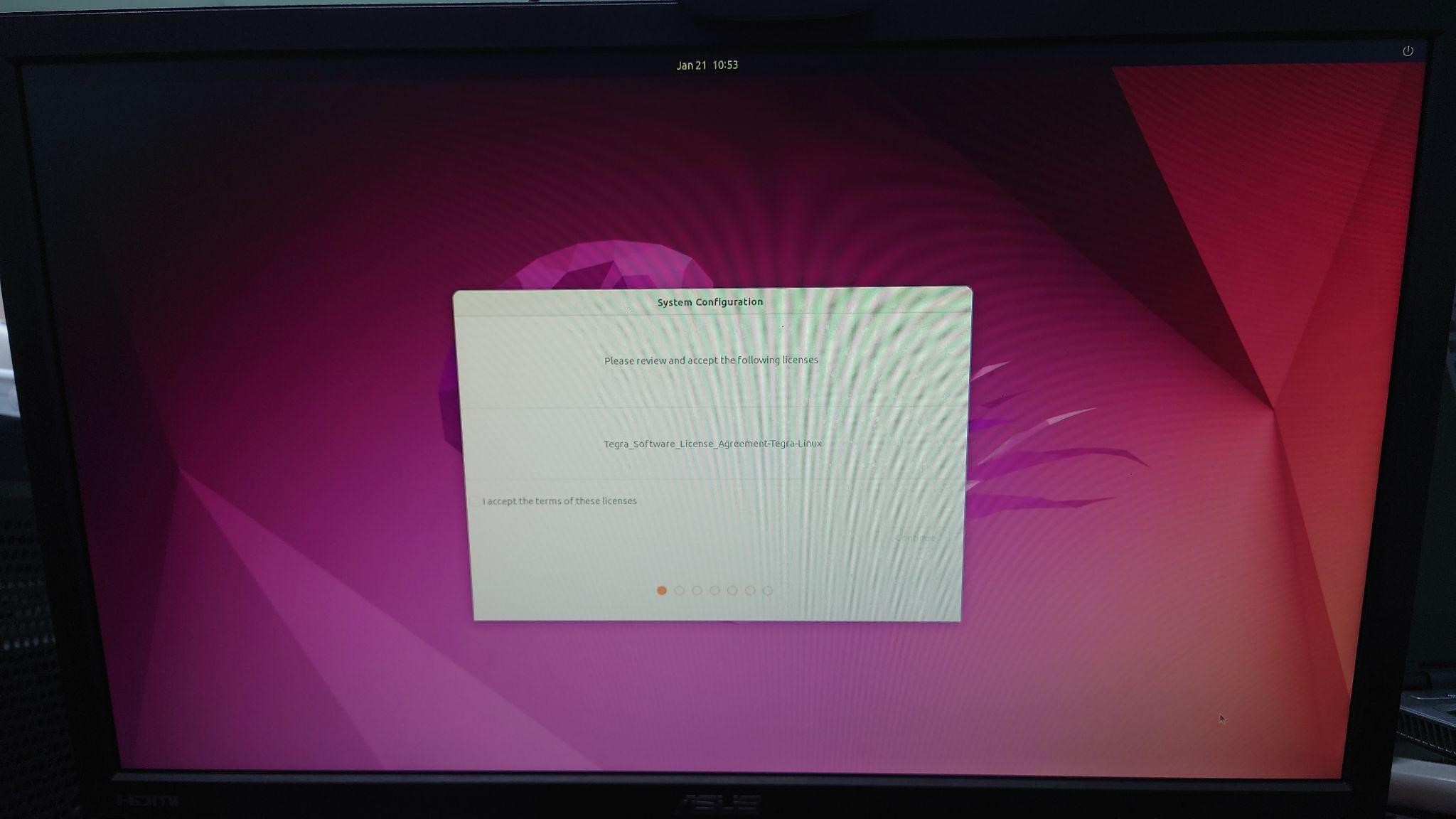

通電後，系統會進入我們熟悉的 Jetson 初始設定流程，需建立使用者帳號與密碼。
本次開箱機器預載的系統版本為 JetPack 6.2.1，實際購買時的系統版本仍請以 ASUS 原廠出貨設定 為準。
注意:在建立系統時選擇語系時，建議選擇英文（English）。過去在 Jetson 系列裝置上，若使用中文語系，可能會與部分程式或專案發生相容性問題。
若您預計使用較進階的應用或開發專案，請務必使用英文語系，以避免後續問題。
本次開箱所使用之機器圖片與規格僅供參考，實際出貨內容與最終規格請以 ASUS 原廠配置為準。
總結:
ASUS PE1103N 延續了華碩 IoT 系列一貫的高品質水準。從簡單紮實的包裝到優異的散熱設計，處處可見其為工業嚴苛環境所做的準備。對於需要低功耗、高 AI 算力且具備高穩定性的企業用戶來說，PE1103N 絕對是目前市面上極具競爭力的選擇。
如果你正在尋找一款能穩定執行 AI 演算法，且不怕高溫與灰塵的嵌入式系統，這部「ASUS IoT PE1103N高效能無風扇邊緣 AI 電腦 」絕對值得推薦！
更多的應用以及資料可以去參考以下原廠網站:
https://www.asus.com/tw/networking-iot-servers/aiot-industrial-solutions/embedded-computers-edge-ai-systems/pe1103n/
參考資料:以上部分圖片以及相關資訊引用自以下原廠網站:
https://www.asus.com/tw/networking-iot-servers/aiot-industrial-solutions/embedded-computers-edge-ai-systems/pe1103n/
https://dlcdnwebimgs.asus.com/files/media/985117bc-16e9-4d95-9245-e98a6b64a1b6/pe1103n-datasheet.pdf
